带可调挡块的120度楔形榫头工艺棱镜

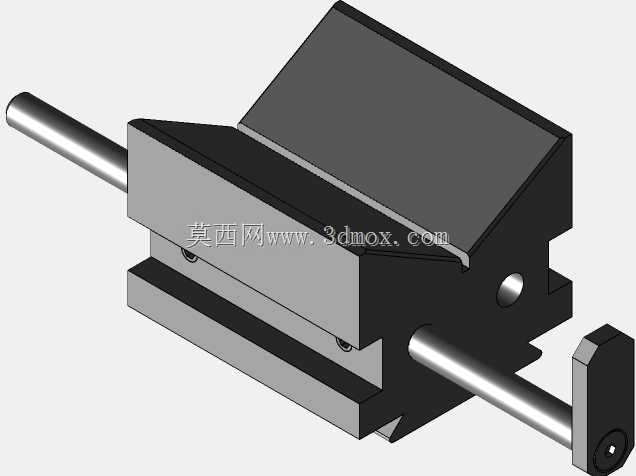

　　在光通讯器件的精密装配与光路校准环节，这类带可调挡块的工艺棱镜是产线调试工位上的常用工装部件，主要承担光路折转、光束角度校准的功能，适配120度折转光路的调试需求，常见于光模块耦合、光纤阵列对准、光学传感器标定这类对光路角度精度要求极高的作业场景。不同于常规固定式棱镜安装座，这套结构在棱镜承载基座的两侧集成了可调式挡块结构，配合伸出的调节杆组件，能够在安装完成后对棱镜的轴向位置进行微米级的微调，避免传统固定式安装需要反复拆装修磨垫片的繁琐操作，大幅压缩光路调试的辅助时间。从结构设计逻辑来看，整个组件以一体化铣削的金属基座作为核心承载件，基座上加工有与120度棱镜完全贴合的定位斜面，斜面的平面度、角度公差直接决定棱镜安装后的初始精度，

　　设计时在斜面的边角位置预留了微小的避让沉槽，避免棱镜棱边与基座硬接触造成崩边损伤，同时在基座侧面设置了两个紧定螺钉孔，待棱镜位置调整到位后，可通过紧定螺钉配合挡块完成棱镜的锁紧固定，防止设备运行过程中受振动影响出现位置偏移。楔形榫头的安装结构是这套组件的另一设计重点，榫头的尺寸公差按照精密滑台的安装接口标准设计，能够直接嵌入对应规格的光学调整架、位移滑台的安装槽内，不需要额外加工转接板，既减少了安装环节的累积误差，也能兼容现有光学平台上的标准装夹接口，适配不同工位的快速换装需求。两侧伸出的光轴导向杆与可调挡块采用间隙配合，导向杆的圆柱度、表面粗糙度都按照精密滑动副的要求设计，保证挡块滑动过程中无卡滞、无旷量，

　　调节杆端部的扳动结构方便操作人员在光路调试时徒手进行微调，不需要借助额外工具，调节到位后挡块侧面的锁紧结构可以直接锁定位置，避免调试完成后出现位置漂移。从安装边界来看，整个组件的外形尺寸适配常规2英寸光学调整架的安装空间，楔形榫头的安装基准面与棱镜的光学工作面平行度控制在微米级，安装时只需要将榫头滑入对应安装槽，拧紧侧面的锁紧螺钉即可完成组件固定，不需要复杂的找正操作。在实际使用场景中，这类工艺棱镜既可以用于光通讯器件生产过程中的光路临时校准工装，也可以作为固定光学组件集成到成品光学设备内部，可调挡块的设计让棱镜的位置调整具备足够的冗余量，能够补偿零件加工误差、装配误差带来的光路偏移，

　　不需要对基座进行二次加工即可满足不同光路的对准要求。基座上预留的定位销孔可以配合圆柱销实现棱镜的重复定位，当需要更换同规格棱镜时，只需要松开紧定螺钉替换棱镜，再通过可调挡块微调位置即可快速恢复光路精度，大幅降低工装维护的成本。整个结构没有采用复杂的传动组件，全部依靠精密加工的配合面实现调节与锁紧功能，结构可靠性高，在车间常规的温湿度环境下不会出现材料形变导致的精度损失，适合长期在生产一线的调试工位使用，也能适配小型光学设备内部紧凑的安装空间，不会与周边的光学元件、管路线路产生干涉。
