带可调支架IFM CR9222过程监视终端

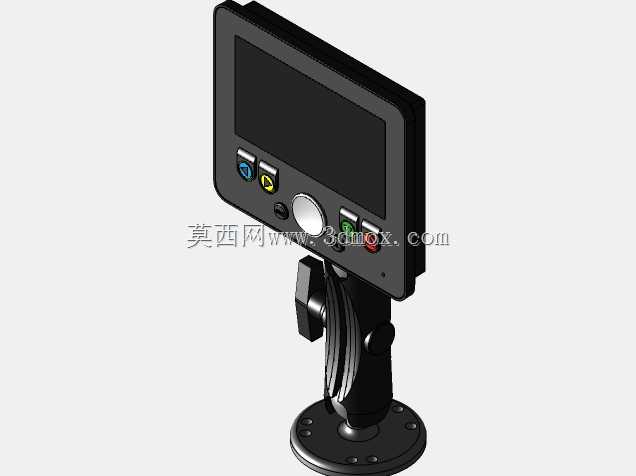

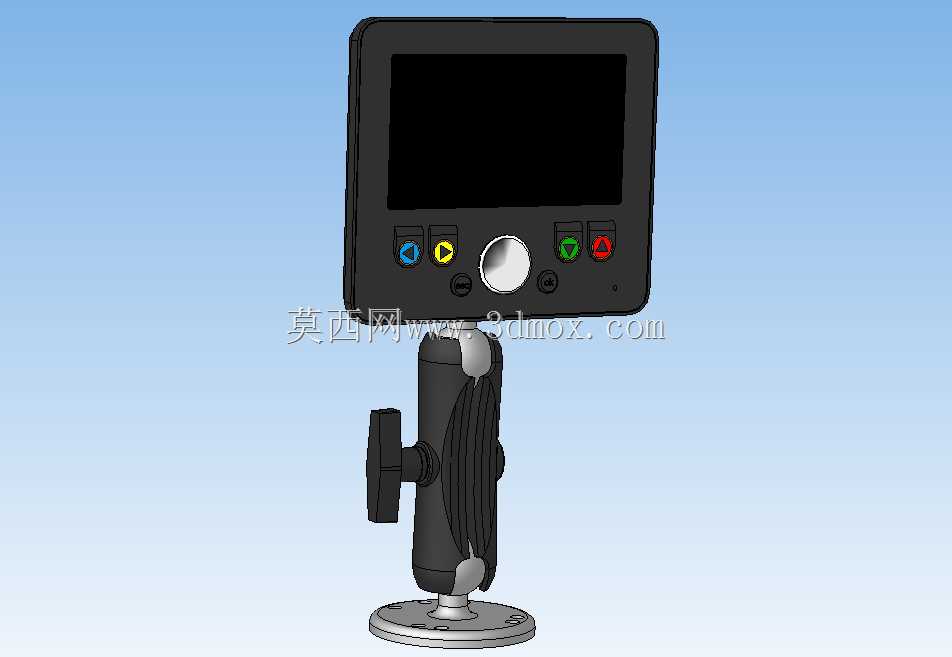

　　该监视终端主要面向工业机器人工作站的现场过程监控场景，在机器人焊接、搬运、装配等工位中，可就近安装在工位护栏、设备机架旁，供现场操作人员实时查看机器人运行参数、工位状态、报警信息，无需往返中控室即可完成基础的状态确认与操作指令触发，适配车间内多粉尘、轻微振动的复杂作业环境。终端本体采用方正的盒式结构，正面配置一块大尺寸单色显示屏，屏幕下方排布功能按键组，左侧两枚带方向标识的按键用于界面切换、参数翻页，中间设置一枚大尺寸圆形确认按键，右侧两枚功能按键对应启动、复位类操作，按键采用不同颜色标识区分功能，操作人员佩戴劳保手套也可准确触按，避免误操作。终端背部连接可调节安装支架，支架采用球铰连接结构，搭配侧边锁紧旋钮，

　　松开旋钮后可任意调整屏幕的俯仰角度与水平朝向，调整到位后拧紧旋钮即可锁止固定，适配不同身高操作人员的观察视角，也可根据工位安装位置的遮挡情况灵活调整显示角度，避免屏幕反光影响信息读取。支架底部为圆形法兰安装底座，底座上均匀分布安装孔位，可通过螺栓直接固定在设备台面、护栏立杆的安装板上，安装时需预留足够的调整空间，确保支架角度调节时不会与周边管线、设备结构产生干涉，终端本体与支架的连接部位做了加强处理，可承受车间内设备运行产生的持续振动，不会出现屏幕角度偏移、连接松动的问题。建模过程中优先还原了终端的操作交互逻辑，按键的凸起高度、间距都按照实际操作需求设置，球铰支架的活动范围按照实际可调角度做了运动约束，安装底座的孔位尺寸、

　　孔距都匹配常规工业安装标准，可直接导出安装孔位图用于现场安装板的加工。终端的外壳边角做了小圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，外壳表面采用哑光质感设计，减少车间照明光线在屏幕周边的反光，提升屏幕内容的可读性。在机器人工作站的布局设计中，该终端的安装位置通常选在操作人员上下料工位的侧前方，距离操作位的距离控制在手臂可触及的范围，屏幕朝向正对操作人员站立位置，通过支架调整角度后，操作人员在上下料间隙即可快速扫过屏幕获取运行状态，出现报警时可第一时间触按复位按键，缩短故障处理的响应时间。建模时也考虑了终端的接线空间，终端背部预留了线缆接插的位置，支架的中空结构可容纳通讯线缆与供电线缆穿过，避免线缆外露被设备运动部件剐蹭，同时让整体安装效果更整洁，减少现场布线的整理工作量。
