1-1/4英寸管道光学液体流量观测装置

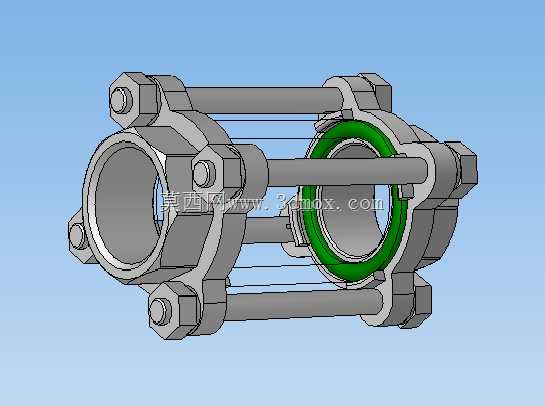

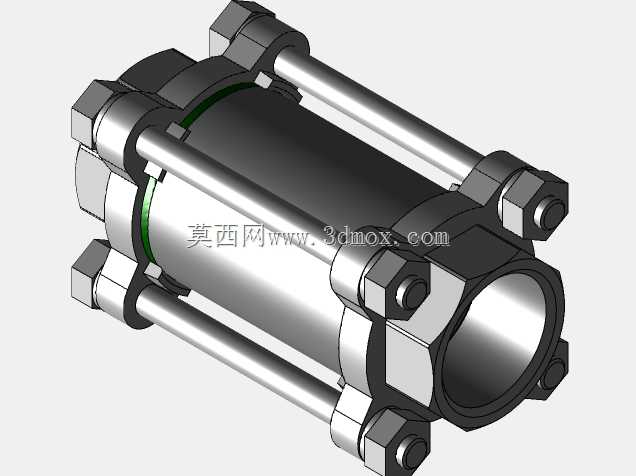

　　在化工流体输送、制药纯化水回路、实验室小型流体试验台、食品级饮料灌装管线这类需要直观确认管内流体状态的场景中，传统的电磁、涡轮类流量检测设备虽能输出量化数据，却无法让运维人员直接观测到流体的透明度、是否存在气泡、杂质沉积、流动是否顺畅等直观状态，这类场景下，直通式的光学流量观测装置就成了管线配置里不可替代的部件。这款适配1-1/4英寸公称通径管道的光学液体流量指示结构，采用对夹式的装配逻辑，整体没有多余的外置突出结构，不会额外占用管线周边的安装空间，适配常规工业管线的紧凑排布需求。从结构设计逻辑来看，主体采用对称式的对夹法兰结构，两侧的连接法兰通过四根均布的长拉杆配合六角锁紧螺母实现夹紧固定，

　　这种设计的核心优势在于装配和后期维护时不需要整体拆卸管线两端的固定结构，只需要松开拉杆螺母就能更换中间的光学观测部件，大幅降低现场运维的拆装工作量。中间的观测段采用高透光的环形光学视窗结构，视窗边缘做了圆弧过渡的密封槽设计，配合两侧法兰的压紧面，能在常规工业管线的工作压力下实现可靠密封，避免流体渗漏；视窗的透光面做了防眩光的平整处理，即使在车间照明光线复杂的环境下，运维人员也能从任意侧面清晰观测到管内的液体流动状态，不需要额外配置辅助光源。安装边界方面，这款装置的两端连接面完全适配1-1/4英寸管道的标准法兰连接尺寸，法兰端面上的定位凸台能和管道法兰的凹槽精准配合，安装时不需要额外加工转接配件，直接对齐密封垫后锁紧螺栓即可完成装配；

　　整体轴向长度控制在同通径常规球阀的长度范围内，替换原有管线上的同长度阀件或者预留短节时不需要调整管线的整体排布，适配现有管线的改造需求。功能特性上，这款装置没有内置的节流或者阻流结构，流体通过时的压损极小，不会对管线的整体输送效率造成明显影响；全金属的结构主体采用常规工业级金属材质，能适配大多数中性水基流体、弱腐蚀性化工流体的输送场景，光学视窗采用耐刮擦、耐常规化学腐蚀的透明材质，长期使用不会因为流体冲刷出现透明度下降的问题，能长期保持清晰的观测效果。在实际工况使用中，运维人员可以直接透过视窗观察到管内液体的流动状态，判断是否存在断流、流体浑浊、气泡夹杂等异常情况，相比纯电子传感的流量检测设备，这种直观观测的结构不存在信号延迟、

　　电子元件故障失效的问题，即使在厂区断电、传感线路故障的情况下，也能通过目视直接确认流体状态，是管线状态巡检中最可靠的直观判断部件。设计过程中，结构工程师特意将四根锁紧拉杆布置在视窗的外围区域，完全避开了观测视野范围，不会对视窗的观测视线造成遮挡，360度环形的视窗结构让操作人员站在管线周边的任意位置都能完成观测，不需要特意寻找固定的观测角度；螺母和拉杆的配合位置做了防松的结构处理，在管线存在小幅振动的工况下，也不会出现螺母松动导致密封失效的问题。对于三维建模从业者来说，这个模型的结构细节完整还原了实际加工的装配公差配合关系，法兰的密封槽尺寸、拉杆的孔位分布、视窗的压紧间隙都按照实际工业产品的设计规范做了还原，可直接用于管线排布的装配模拟、运维培训的演示模型搭建，也能作为同类对夹式管道配件设计的结构参考。
