三菱SD-T21SA低压交流接触器结构模型

　　这款低压接触器的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有多余的装饰性结构，所有特征都对应实物的功能边界。从应用场景来看，这类元件广泛覆盖工厂低压配电回路、小型电机启停控制、自动化产线信号通断、楼宇配电动力回路切换等场景，是工控配电系统里用量极大的基础通断元件，建模时优先还原的就是现场安装最关注的配合尺寸与结构特征。

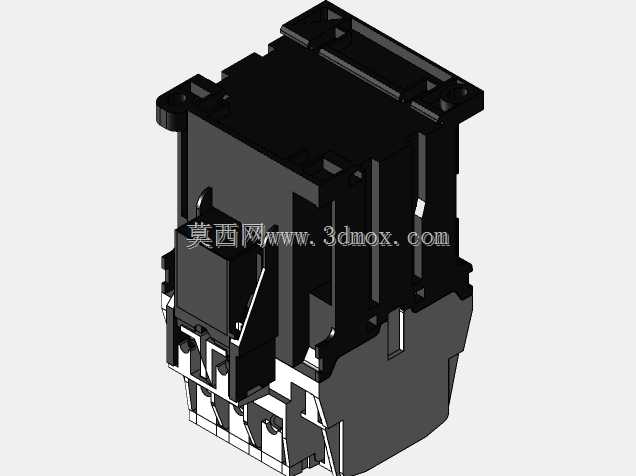

　　先从安装边界说起，模型完整还原了本体底部的标准卡装结构与安装孔位，适配行业通用的35mm标准DIN导轨安装，同时预留了螺丝固定的通孔位置，两种安装方式的结构都没有做简化，方便设计人员直接调取模型完成柜内布局时，不会出现安装干涉问题。本体的外形尺寸严格按照实物比例还原，正面主回路接线端子的排布间距、端子螺丝的沉头深度、接线腔的进线空间都做了精准复刻，主回路三对端子上下对称排布，每相端子的接线空间足够容纳10平方毫米以下的多股铜芯线接入，不会出现建模时端子间距过小导致实际布线时线鼻子无法安装的问题。

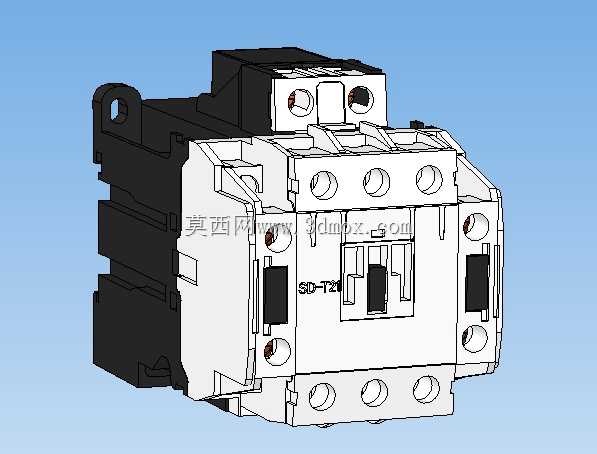

　　功能结构上，模型清晰区分了主触头灭弧腔、电磁驱动模块、辅助触点扩展区三个核心部分。顶部黑色的灭弧罩部分做了卡扣结构的还原，对应实物里灭弧罩可快速拆卸检修的结构特征，灭弧罩内部的栅片安装位虽然做了外观简化，但外部的卡扣配合尺寸完全准确，方便后续做柜体结构设计时预留灭弧罩的拆卸操作空间。正面白色的本体基座上，清晰还原了SD-T21系列的标识位、手动测试推杆的结构，这个推杆是现场运维时用来手动测试触头通断的关键结构，建模时保留了推杆的伸缩行程空间，不会和周边安装的线槽、其他元件产生干涉。两侧的辅助触点安装位做了接口结构的还原，对应实物可扩展侧装辅助触点的功能，接口的卡扣尺寸、配合公差都和实物一致，设计人员如果需要搭配辅助触点做信号反馈，直接在这个接口位置装配对应模型即可，不需要重新调整配合尺寸。

　　设计思路上，整个模型采用分模块建模逻辑，把灭弧罩、基座、电磁线圈模块、接线端子、安装卡扣拆分为独立的特征组，方便后续做结构拆解演示或者BOM导出时快速拆分零件。建模过程中特意规避了容易出错的结构细节：比如本体两侧的散热槽深度、接线端子的防护挡板高度、线圈模块的接线端子位置，这些都是实际做柜内布局时容易产生干涉的位置，没有做过度简化。电磁驱动部分的后端结构，也就是线圈的接线端子区域，还原了A1、A2端子的排布位置与接线空间，线圈电压等级的标识位做了平面特征预留，方便后续做渲染或者出工程图时快速标注参数。

　　从实际选型适配的角度来说，这个模型的结构还原度足够支撑电气设计的全流程使用：做柜内布局时，可以直接用这个模型核对元件之间的安全电气间隙，主回路带电体之间的间距、带电体与柜体安装板的间距都和实物一致，不会出现模型尺寸不准导致生产装配时元件装不下的问题；做布线模拟时，接线端子的位置和进线方向完全准确，可以直接在模型上生成布线路径，统计线缆长度；做运维培训的三维演示时，分模块的结构可以直接做拆解动画，演示灭弧罩拆卸、触点检修、线圈更换的操作流程，不需要再重新拆分模型结构。

　　另外模型也还原了接触器本体的安装锁定结构，也就是导轨卡装的弹性卡扣位置，卡扣的扳动空间做了准确预留，现场安装时需要用螺丝刀扳动卡扣才能把接触器从导轨上拆下，这个操作空间如果建模时遗漏，很容易导致设计完成后现场运维没有操作空间，无法拆卸元件。本体正面的状态指示窗结构也做了还原，对应实物里触头分合状态的机械指示位置，方便现场巡检时直观判断接触器的工作状态，不需要额外加装信号指示灯就能确认主回路的通断状态。
