带直流电机的螺旋蜗杆变速传动装置

项目分类:减速机 发布时间:2022-07-14 ID:682724
  • 带直流电机的螺旋蜗杆变速传动装置
  • 带直流电机的螺旋蜗杆变速传动装置

  在中小功率传动场景里,这类集成直流电机的螺旋蜗杆变速结构,常被用在需要低转速大扭矩输出、同时对安装空间有紧凑要求的设备端,比如小型输送线的驱动单元、自动化仓储的分拣拨杆动力端、商用设备的进给机构,还有部分户外移动式小型机具的动力输出段,这类场景往往不需要过高的传动功率,但对传动的自锁性、输出扭矩的平稳性有明确要求,蜗杆蜗轮结构本身具备的反向自锁特性,刚好能匹配这类需要断电后位置保持的工况,避免负载端反向拖动电机造成位置偏移。从结构设计逻辑来看,这套传动单元把直流驱动电机和蜗杆变速段做了一体化集成,没有采用分体式的电机加联轴器再接减速器的拼接方案,直接把电机输出轴和蜗杆段做同轴衔接,大幅压缩了整体轴向尺寸,

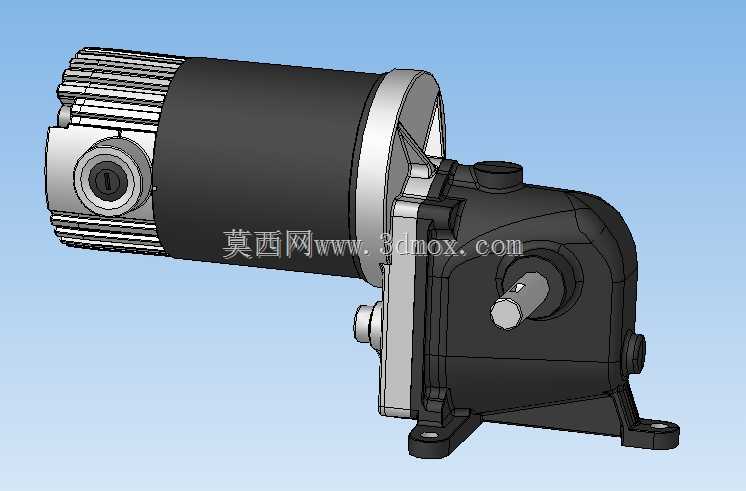

  电机外壳采用散热筋结构的圆柱壳体,和黑色的变速箱体通过法兰面定位连接,连接法兰上的定位止口能保证电机轴和蜗杆的同轴度,避免装配不同心造成的运转振动、轴承偏磨问题。变速箱体采用蜗轮侧置的布局,输入的电机动力沿蜗杆轴向传递,通过蜗轮啮合把动力转向90度后从输出轴端输出,这种直角输出的结构能很好适配安装空间里动力方向需要转折的场景,不用额外加装转角传动件,减少了传动链的零件数量,也降低了整体的故障点。输出轴端采用凸台定位的结构,轴伸长度和键槽尺寸匹配常规的联轴器、同步带轮安装尺寸,箱体底部的双凸耳安装脚是整个单元的安装基准,两个安装脚的安装孔位做了沉台设计,能让固定螺栓的头部完全沉入沉台内,不会突出安装底面,保证箱体和安装机架面完全贴合,

  安装时只要保证两个安装脚的贴合面平面度符合要求,就能避免箱体安装后产生的内应力,防止长期运转后箱体变形造成齿轮啮合间隙变化。设计时蜗杆采用螺旋齿形,相比普通圆柱蜗杆,啮合时的齿面接触面积更大,传动过程中的载荷分布更均匀,能承受短时的过载冲击,不会因为瞬时的负载波动造成齿面崩损,同时齿面的滑动摩擦方向更稳定,运转时的噪音比普通直齿蜗杆结构更低,适合用在对运行噪音有要求的商用设备场景。箱体的注油孔和放油孔设置在箱体侧面和底部,日常维护时不用拆解整个单元就能完成润滑油的更换,箱体的合箱面采用密封胶条加密封胶的双重密封结构,能避免长期运转后润滑油渗漏,同时防止外部的粉尘、水汽进入箱体内部污染润滑油,造成齿面和轴承的磨损。从安装边界来看,

  整个单元的径向最大尺寸是电机外壳的散热筋外圆直径,轴向尺寸从电机尾端到输出轴端面的总长度控制在紧凑范围内,安装脚的孔距是固定的标准尺寸,选型时只要核对输出轴的额定扭矩、输出转速,以及安装孔位的匹配度,就能直接替换同规格的传统分体式传动单元,不用重新设计安装机架,大幅降低设备改型的设计工作量。在实际选型应用中,这类集成式变速单元不需要用户额外匹配电机和减速器的连接参数,也不用计算联轴器的选型偏差,出厂时已经做好了传动间隙的调整和运转测试,装配到设备上之后只要接好电机的供电线路就能直接投入使用,相比分体组装的传动方案,能节省现场装配的调试时间,也避免了现场装配不当造成的传动效率下降、运转异响等问题。齿侧间隙在出厂时已经调整到合理范围,既不会因为间隙过大造成正反转切换时的回程误差,也不会因为间隙过小造成齿面润滑不良、运转温升过高的问题,能适配需要频繁正反转切换的工况,比如小型摆动机构、往复进给机构的动力输出,在额定负载范围内长期运转时,传动效率能保持在稳定区间,不会因为长期磨损造成效率快速下降。
