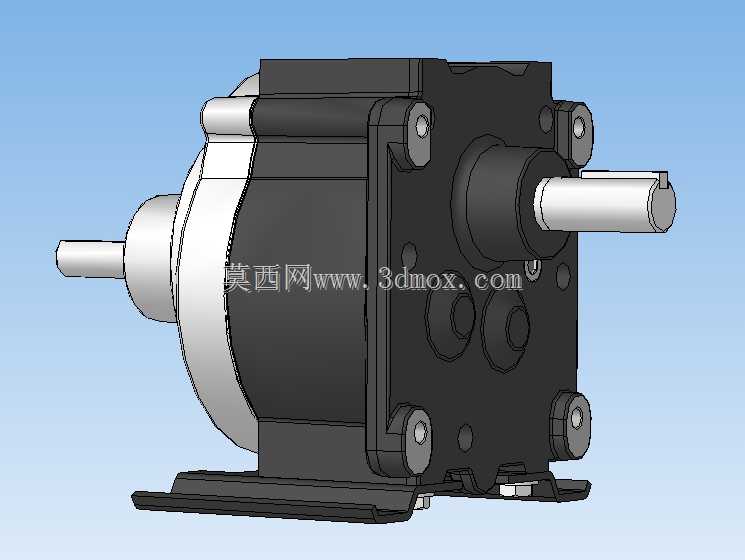

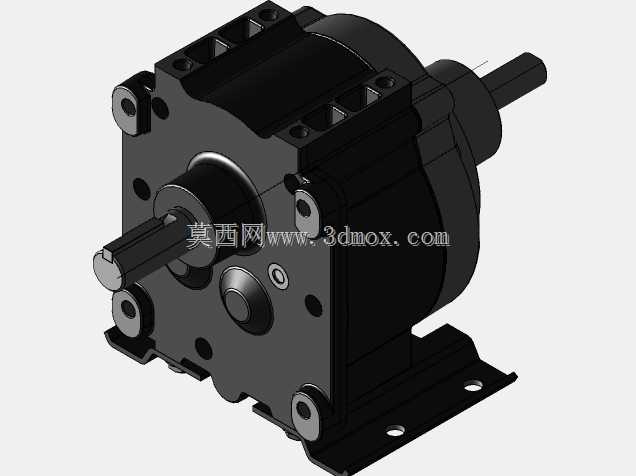

BISONGEAR030系列螺旋减速传动装置

　　这款螺旋减速装置在工业传动场景中主要承担匹配动力源与执行端转速、放大输出扭矩的作用，常见于中小型自动化生产线、输送设备、包装机械以及需要精准转速匹配的专用工装工位，可直接对接标准伺服电机或者普通异步电机的输出轴，将电机端的高转速低扭矩输出转化为执行机构需要的低转速高扭矩动力，避免动力源直接带载出现的扭矩不足、转速超限问题。从结构设计来看，该装置采用螺旋齿轮啮合的传动形式，相比传统直齿减速结构，啮合过程中齿面接触为渐进式，传动过程的冲击、振动与运行噪音都有明显降低，适合对运行平稳性有一定要求的连续作业工位。装置的输入轴与输出轴采用平行轴布局，输入轴轴径适配1/2英寸规格的动力输出接口，输出轴采用5/8英寸的轴伸设计，

　　轴端预留的键槽结构可直接配套标准联轴器或者传动轮安装，无需额外做轴面改造。安装底座采用一体化铸造成型的支撑脚结构，底座上的安装孔位按照标准安装间距排布，安装时可直接通过螺栓固定在设备安装面或者配套支架上，安装边界的轮廓尺寸适配常规小型传动舱的内部空间，不会占用过多设备内部的布局空间，给周边的管线排布、其他部件安装预留足够余量。箱体部分采用分体式拼接结构，结合面做了精密铣削加工保证密封性能，可有效防止内部润滑脂泄漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部磨损齿轮副。齿轮副采用双松齿轮的消隙设计，可有效抵消齿轮啮合过程中的侧隙，在需要正反转切换的传动工位上，能大幅降低换向瞬间的回程误差，提升传动精度，

　　适合有定位精度要求的间歇传动场景。设计过程中对齿轮的模数、齿宽参数做了匹配优化，在保证额定输出扭矩满足常规工位负载要求的前提下，尽可能压缩了箱体的整体体积，兼顾了传动强度与结构紧凑性。输入端的轴承位与输出端的轴承位采用同轴度一次装夹加工工艺，保证轴系运转的同轴度要求，降低轴承运转过程中的偏磨风险，延长装置的整体使用寿命。箱体外部的加强筋结构沿着受力方向排布，既可以提升箱体的结构刚性，避免满载工况下箱体出现形变影响齿轮啮合精度，也可以增加箱体的散热面积，帮助齿轮啮合过程中产生的热量快速散出，避免长时间连续运行下内部温度过高导致润滑脂性能下降。在设备选型适配时，可直接根据输入端的转速、需要的输出转速匹配对应的减速比参数，

　　该款减速比为3的型号，适合需要小速比减速、扭矩放大倍数要求不高的传动工位，安装时需要注意保证输入轴与动力源输出轴的同轴度误差在允许范围内，避免额外的径向力作用在轴伸位置导致轴承过早损坏。日常维护过程中，只需按照周期检查箱体结合面的密封情况，定期补充或者更换内部润滑脂即可，无需复杂的拆解维护，适配工业现场快节奏的生产运维需求。
