0.75-2.2kW系列GM SHYPM-RH蜗轮蜗杆减速电机

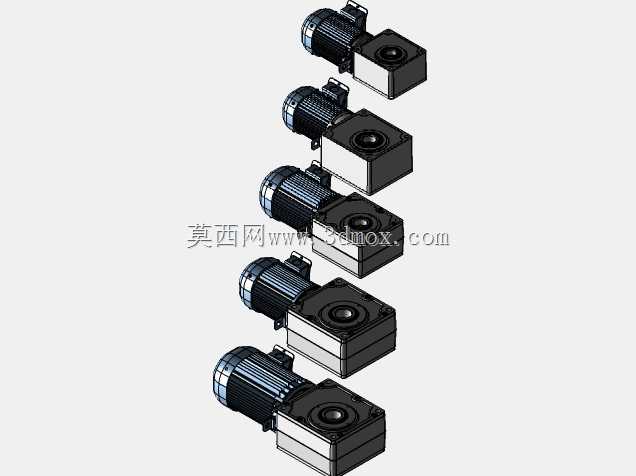

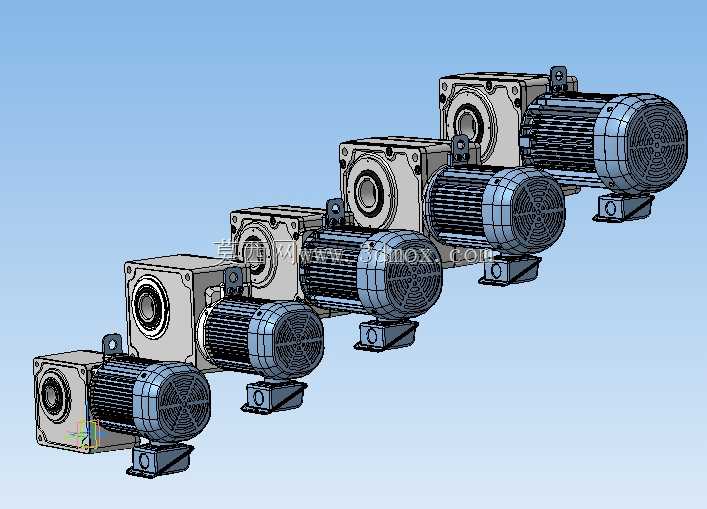

　　在自动化生产线、物流输送设备、食品包装机械、小型起重装置这类对输出扭矩有明确要求、安装空间受限的工况里，蜗轮减速电机是应用频次极高的动力单元，这套功率覆盖0.75到2.2kW的GM SHYPM-RH系列蜗轮电机，就是针对中小负载恒速传动场景做的标准化系列化设计。从三维模型呈现的结构来看，整个系列采用统一的安装接口逻辑，不同功率段的电机本体与蜗轮减速箱的连接法兰、输出轴安装位、底座安装孔位做了成体系的尺寸规划，同安装尺寸下可以根据负载需求替换不同功率的机型，不用重新改动设备的安装机架，能大幅降低设备改型的设计工作量。

　　这套蜗轮电机的核心传动结构采用蜗轮蜗杆啮合副，蜗杆与电机输出轴直连，省去了中间连接的联轴器结构，既压缩了整机的轴向长度，也减少了传动链上的间隙累积，传动平稳性更好。蜗轮部分采用锡青铜材质嵌装在铸铁减速箱壳体内的结构，既保证了啮合面的耐磨性能，也控制了箱体的整体成本，蜗杆采用合金钢渗碳淬火处理，齿面硬度达到HRC58-62，和铜质蜗轮啮合时的摩擦系数更低，长期运行的磨损量更小，能有效延长整机的维护周期。从结构布局来看，电机的散热筋沿轴向均匀分布在电机外壳表面，和减速箱连接的位置做了密封止口，防止减速箱内的润滑脂渗入电机绕组，减速箱的输出端采用双骨架油封密封，能适应多粉尘、少量喷淋的工业现场环境，避免润滑油泄漏或者外界杂质进入啮合区。

　　从安装边界来看，该系列电机提供脚座安装与法兰安装两种固定形式，脚座安装的安装孔采用长圆孔设计，允许安装时做小范围的位置调整，降低机架加工的精度要求；输出轴分为实心轴输出与空心轴输出两种形式，空心轴输出可以直接套在设备的从动轴上，不用额外加装链轮、联轴器等连接件，进一步节省安装空间。不同功率段的整机重心都控制在安装底座的中心区域，高速运行时的振动量更小，不用额外做加强的减震安装结构。在实际选型应用中，0.75kW机型多用于小型皮带输送机、自动售货机传动机构、轻型卷帘门驱动这类负载扭矩在100N·m以内的场景；1.5kW机型可适配中型包装线的主传动、自动化立体仓库的堆垛机行走驱动、木工机械的进料机构；2.2kW机型则能满足小型提升机、食品加工设备的搅拌驱动、橡塑机械的辅机传动这类负载更大的工况需求。

　　设计过程中，整个系列的蜗轮减速箱都采用了统一的内腔润滑结构，注油孔与放油孔的位置做了标准化设置，日常维护时不用拆解设备就能完成润滑油更换，箱体内的轴承都采用深沟球轴承承受径向载荷，输出端额外加装推力轴承承受轴向负载，能适配带一定轴向力的传动场景，比如带链轮、带轮的侧装传动工况。电机的接线盒位置可以根据安装方向做90度旋转调整，不管是水平安装还是垂直安装，都能保证接线盒的进线口朝下，避免现场的积水、灰尘顺着进线口进入接线腔。从三维模型的细节来看，电机后端的风罩采用加厚钢板冲压成型，和电机外壳的连接采用卡扣加螺栓的双重固定，运行时不会因为风叶转动产生共振异响，风叶采用增强尼龙材质，重量轻动平衡精度高，高速转动时的风噪更低，散热效率也能满足电机在S1连续工作制下的温升要求。

　　针对不同设备的安装空间限制，该系列蜗轮电机的减速箱可以做0度、90度、180度、270度四个方向的旋转装配，输出轴的方向可以根据设备的布局灵活调整，不用额外定制非标箱体。在传动精度方面，蜗轮蜗杆副的啮合侧隙控制在0.1度以内，对于需要频繁正反转的传动场景，反向冲击更小，传动定位精度能满足大部分通用自动化设备的要求，不需要额外加装制动结构就能实现停机后的位置保持，因为蜗轮蜗杆结构本身具备反向自锁特性，当输出端负载驱动时无法带动蜗杆转动，在提升类、倾斜输送类场景中使用时，能避免停机后负载下滑的风险，省去了额外的制动装置成本。整个系列的外形尺寸做了梯度化设计，功率每提升一个档位，整机的径向与轴向尺寸仅做最小幅度的增加，方便用户在设备升级功率时，不用重新预留更大的安装空间，也能让设备的整体外观更协调统一。
