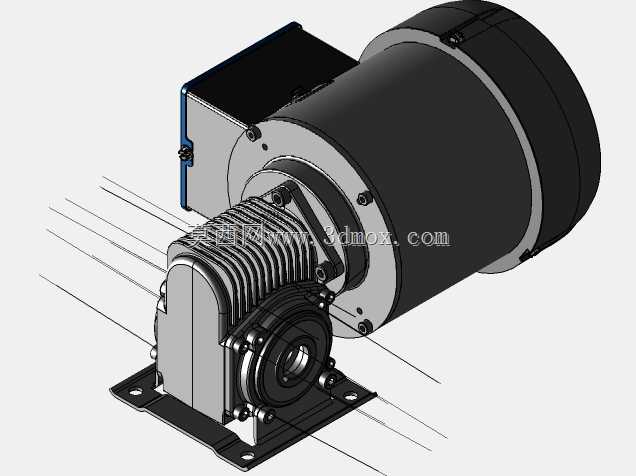

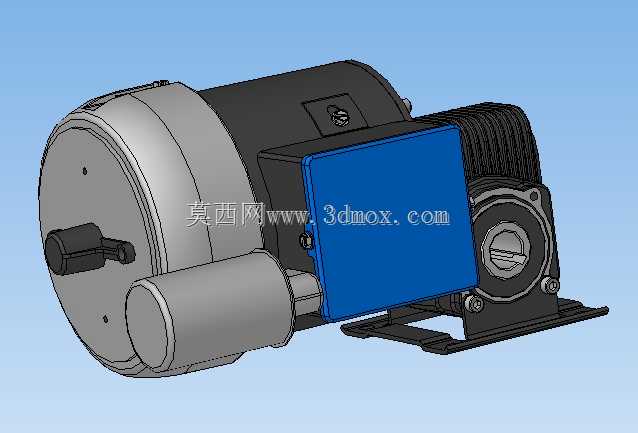

BISONGEAR026系列蜗轮蜗杆减速电机结构

　　这款蜗轮减速集成电机，核心是将三相异步驱动单元与蜗轮蜗杆减速副做了一体化集成设计，区别于传统电机外接独立减速器的分体式布局，从结构根源上消除了电机输出轴与减速器输入轴的对中误差累积问题，在中小功率传动场景里能大幅降低安装调试的工作量，也减少了运行过程中联轴器磨损带来的传动效率损失。

　　从实际应用场景来看，这类集成减速电机常被用在输送线驱动、小型自动化设备回转机构、商用设备的低速大扭矩输出工位，比如食品包装线的辊道驱动、小型仓储设备的升降动力单元、农机辅助机构的动力输出端，这些场景普遍不需要过高的传动转速，但对输出扭矩的稳定性、安装空间的紧凑性有明确要求，分体式的电机加减速器组合往往需要额外做安装支架，占用的横向或纵向安装空间更大，而这款集成结构把减速腔和电机壳体做了衔接设计，整体的安装 footprint 更小，适配设备内部局促的安装空间。

　　功能特性层面，蜗轮蜗杆传动副本身具备反向自锁的特性，也就是输出端无法反向驱动输入端，这一特性在很多需要断电位置保持的工位非常实用，比如倾斜输送的物料线、小型升降机构，不需要额外加装抱闸或者止逆结构，就能避免断电后负载反向拖动造成的设备滑移或者物料坠落，降低了配套安全结构的设计成本。同时集成的接线盒做了侧置式布局，接线口朝向设备外侧，现场布线的时候不需要额外预留电机尾部的接线操作空间，接线盒的防护结构也能适配车间多粉尘、少量溅水的常规工业环境，不需要额外做外置防护壳。

　　设计思路上，这款产品没有采用常规减速电机的同轴输出布局，而是采用了蜗轮蜗杆副的垂直轴输出结构，输出轴的轴线和电机转子轴线呈90度垂直，这种布局能灵活适配设备的动力传递方向，比如很多设备的动力输入轴是垂直于电机安装面的，用同轴减速电机就需要加装转角传动箱，而这款结构直接把转角传动做在了减速腔体内部，减少了额外的传动环节。安装底座采用了双凸耳式的安装脚，两个安装脚分布在减速腔体的下方，安装孔的间距做了标准化设计，能直接适配市面常见的同功率段减速电机安装尺寸，用户做设备升级替换的时候不需要重新加工安装板，降低替换改造成本。输出轴端采用了标准的平键连接结构，轴伸长度和直径都符合通用传动件的配合标准，能直接安装链轮、联轴器、同步带轮等常规传动零件，不需要额外做轴的二次加工。

　　外形尺寸与安装边界方面，电机主体的散热筋沿转子轴向布置，在保证壳体散热面积足够的前提下，控制了电机部分的径向尺寸，不会因为散热结构造成整体宽度超标；减速腔体的外壳采用了圆弧过渡的造型，没有尖锐的凸棱，既提升了壳体的结构强度，也避免安装过程中磕碰造成操作人员受伤。输出轴的中心高做了精准的公差控制，安装时只要把底座贴合安装板锁紧，输出轴的中心高就能和配套从动机构的中心高匹配，不需要额外加调整垫片补偿高度差。接线盒的突出尺寸控制在合理范围内，不会和设备内部的其他走线、结构件产生干涉，整体的重心落在安装底座的支撑范围内，设备运行时的振动更小，不需要额外做加强的支撑结构。

　　从结构细节来看，蜗轮部分采用了耐磨合金材质，蜗杆做了表面硬化处理，能承受长期的交变载荷冲击，减速腔体的密封结构采用了多层油封，能避免长期运行过程中润滑油渗漏，也能阻挡外部的粉尘进入腔体内部磨损传动副。尾部的电机端盖集成了轴承室结构，转子的前后支撑轴承跨距设计合理，能承受一定的径向负载，适配输出端安装链轮、带轮时产生的径向拉力，不会因为径向负载过大造成轴承过早损坏。
