减速比10直齿传动齿轮箱结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:682731
  • 减速比10直齿传动齿轮箱结构设计
  • 减速比10直齿传动齿轮箱结构设计

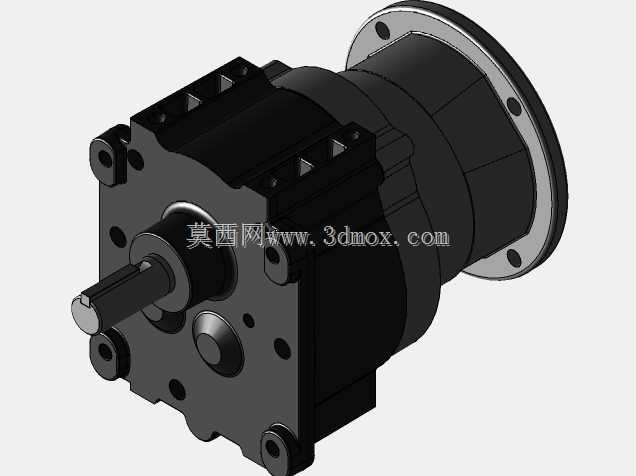

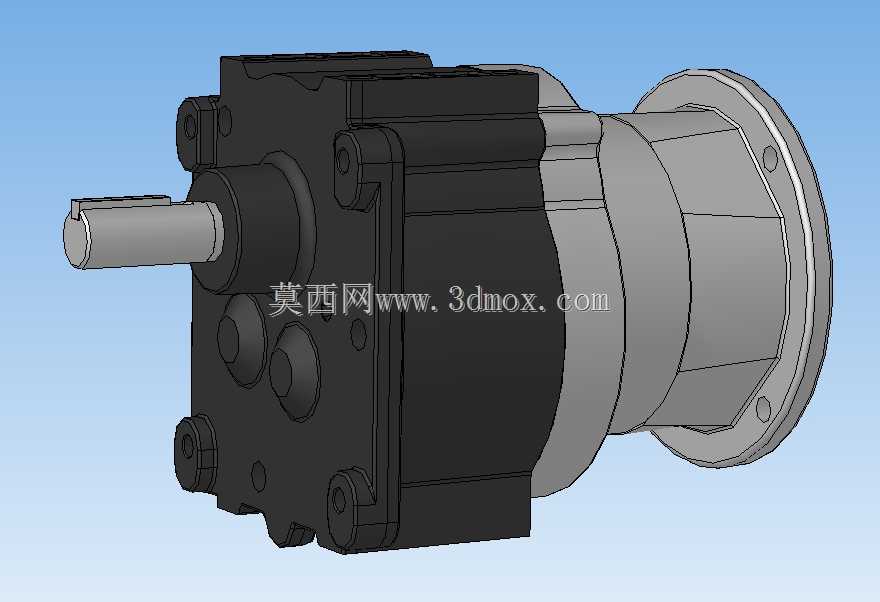

  做传动结构设计的工程师大多接触过小减速比直齿齿轮箱的选型或改型项目,这类传动部件在中小功率传动链路里的应用场景非常广,从轻型输送线的动力端、小型自动化专机的进给传动,到民用机电设备的动力减速单元,都能看到同结构产品的身影。这款减速比10的直齿轮箱采用输入输出同轴偏置的布局,输入端为法兰式安装接口,适配常规伺服电机或步进电机的止口定位尺寸,安装法兰上的螺栓孔位按照通用小功率电机的安装孔距设计,可直接与市面主流40、60机座号的驱动电机对接,不需要额外做转接法兰,能减少装配环节的公差累积。输出端为单轴伸结构,轴端加工有标准平键槽,可直接同步带轮、联轴器或小负载链轮,输出轴的伸出长度经过校核,既保证带轮或联轴器的轴向定位长度足够,又不会因为轴伸过长导致悬臂负载过大,影响轴承使用寿命。

  从内部结构设计逻辑来看,10的减速比采用两级直齿圆柱齿轮传动实现,相比单级传动,两级传动的齿轮模数可以选得更小,单级传动比分配更合理,不会出现大齿轮齿顶圆过大导致箱体体积臃肿的问题,同时直齿齿轮的加工工艺性更好,滚齿、插齿都能达到较高的加工精度,装配时不需要调整螺旋角的啮合错位,对中小批量生产的友好度更高。箱体采用剖分式结构,合箱面定位靠精密加工的止口保证同轴度,轴承孔在合箱后一次镗削成型,能保证前后轴承的同轴度公差控制在0.02mm以内,减少齿轮啮合时的偏载问题。箱体外部的加强筋沿着轴承座受力方向布置,既可以提升箱体的刚性,抑制齿轮啮合时的箱体振动,又能增加箱体的散热面积,长时间额定负载运行时,箱体表面温度不会超过允许阈值。

  在实际选型应用中,这类齿轮箱适合输入转速在3000rpm以内、输出扭矩在10N·m级别的传动场景,因为直齿齿轮不存在轴向力,两端支撑轴承只需要承受径向载荷,选用普通深沟球轴承就能满足寿命要求,不需要额外配置角接触轴承或推力轴承,能有效控制整体成本。安装时需要注意输入端法兰与电机的贴合面要清理干净,止口配合不能有磕碰变形,输出轴连接负载时要保证同轴度,避免额外的径向力作用在输出轴上,导致轴承早期失效或齿轮断齿。齿轮的润滑采用脂润滑方式,箱体内部填充适量的极压锂基脂,不需要额外配置油标、放油塞等结构,日常维护周期更长,适合安装位置不便经常维护的设备场景。

  从建模细节来看,这款齿轮箱的所有配合尺寸都按照实际加工公差做了预留,齿轮的齿形参数按照标准渐开线圆柱齿轮参数建模,齿侧间隙按照7级精度的齿轮副要求预留,装配时不会出现卡滞或侧隙过大导致的回程误差问题。箱体上的安装螺栓孔、油塞孔、定位销孔的位置都与实际加工位置一致,做整机装配干涉检查时可以直接调用,不需要二次调整位置。输出轴的密封采用骨架油封结构,油封槽的尺寸按照标准油封的安装尺寸设计,能有效防止润滑脂泄漏,同时阻挡外部粉尘进入箱体内部,适配多粉尘的车间作业环境。输入端的电机轴孔深度足够容纳电机轴伸,孔内加工有顶丝孔,可通过顶丝锁紧电机轴,保证动力传递时不会出现轴与孔的相对滑动。
