燕尾式可调角度旋转轴心调节机构

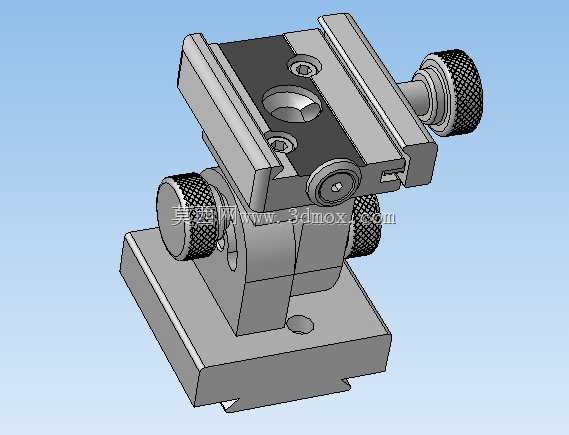

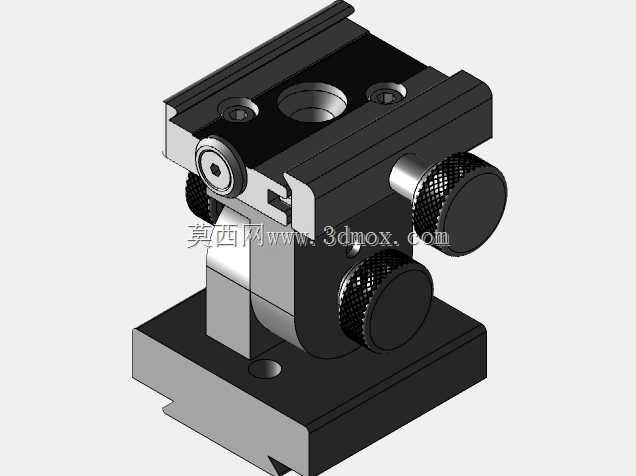

　　这款带燕尾安装结构的旋转轴心调节机构，在光学实验装夹、精密检测工位工装、小型精密加工辅助定位场景中应用十分广泛，核心作用是为被装夹的小型功能部件提供多维度角度调整与可靠的旋转定位支撑，解决小空间内精密部件姿态微调后锁紧固定的实际工程需求。从结构设计逻辑来看，底部的燕尾安装座是整个机构的安装基准，采用标准燕尾榫槽配合结构，能够直接适配市面上多数通用燕尾式安装导轨，安装时无需额外加工定制转接板，只需将燕尾座滑入对应规格的导轨槽内，通过侧部的锁紧旋钮即可完成整个机构的位置固定，安装边界适配宽度为常规30mm规格燕尾导轨，底座总厚度控制在12mm，不会过多占用工位的垂直安装空间。中部的旋转铰接结构是整个机构的核心功能段，

　　采用双剖分抱紧式锁紧结构，两个带滚花的调节旋钮分别对应水平旋转轴与俯仰摆动轴的锁紧控制，旋钮表面的滚花纹理完全按照手动操作的人机工程要求设计，无需借助扳手等额外工具，徒手即可完成锁紧与松开操作，调整时松开旋钮即可带动上部装夹平台实现绕水平轴±45°范围内的俯仰角度调整，以及绕垂直轴360°的连续旋转调整，调整到位后拧紧旋钮即可依靠抱紧结构的摩擦力实现位置锁止，不会出现调整后滑移、角度偏移的问题。上部的装夹平台采用开槽式装夹结构，平台表面预留有标准的安装螺孔与定位槽，可直接装夹小型光学镜片座、检测探头、微型焊枪头等功能部件，平台中部的避让通孔可满足被装夹部件的走线、穿杆需求，无需在平台上额外加工避让结构。

　　整个机构的所有活动配合面均采用小间隙配合设计，旋转与摆动的阻尼感均匀，调整时不会出现卡顿或者空程过大的问题，各锁紧旋钮的锁紧力经过匹配设计，既不会因为锁紧力过小导致锁止失效，也不会因为锁紧力过大造成操作费力或者配合面压伤变形。在实际产线应用中，这类调节机构常被集成在小型自动化检测设备的进料端，用来调整检测探头的对准角度，也会用在实验室的光学实验架上，用来调整光学元件的照射角度，相比固定式安装座，这种带多维度调节功能的燕尾安装轴心机构，能够大幅降低工位调试的时间成本，不需要反复拆装垫片或者修配安装面，只需要手动调整两个旋钮即可快速找到最佳工作姿态，锁止后重复定位精度可满足多数精密装夹场景的使用要求。结构选材上，

　　主体承载部件采用高强度铝合金加工而成，表面做硬质阳极氧化处理，既保证了整体结构的刚性，又控制了整体重量，长期使用不会出现锈蚀或者配合面磨损的问题，活动铰接位置的转轴采用不锈钢材质，避免反复转动后出现磨损间隙，延长整个机构的使用寿命。在安装适配性上，除了底部的燕尾安装结构，底座表面也预留了沉头安装孔，在没有燕尾导轨的安装场景下，也可以直接通过螺丝从底部穿入，将整个机构固定在平板工作台或者设备立板上，适配不同的安装工况，不需要额外定制转接底座。
