铝型材输送线配套高度角度可调支撑机架

　　在轻工制造、电子组装、包装分拣等大量采用铝型材输送系统的生产场景中，工位侧的工装挂载、检测探头安装、辅助作业工具的固定，往往需要一套可灵活调整位置的支撑结构，这套可调机架正是针对这类需求设计的配套支撑构件。不同于输送线本体的一体式固定机架，该构件独立安装在输送线侧边的型材基准面上，不需要对原有输送线的主体结构做打孔、焊接等破坏性改动，适配市面上主流规格的欧标、国标工业铝型材安装槽位，安装时仅需通过T型螺栓配合底部安装板的预留孔位即可完成固定，单套构件的安装作业可在十分钟内完成，大幅降低产线改造的施工成本。

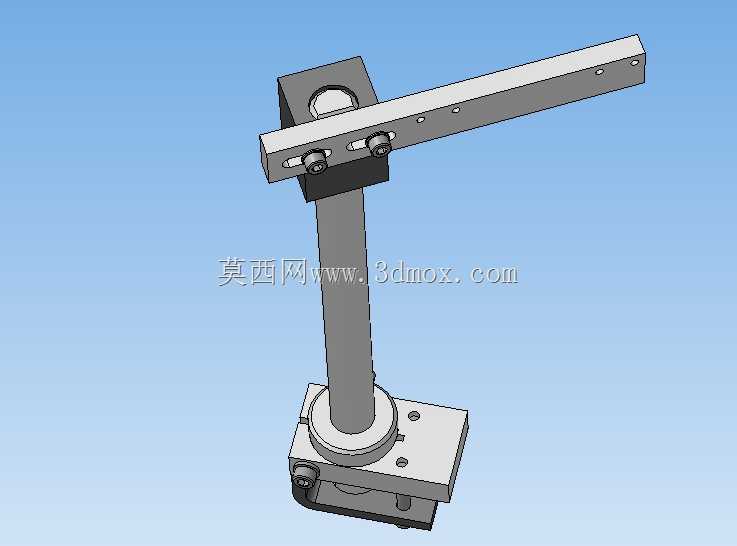

　　从结构组成来看，整套构件分为底部安装座、垂直立柱、水平悬臂三个核心部分，底部安装座采用带旋转锁紧结构的法兰式设计，法兰盘与安装板之间设置了耐磨减摩垫片，松开锁紧旋钮时，垂直立柱可绕自身轴线做360度水平回转，调整到位后拧紧侧边的锁紧螺栓即可通过摩擦力锁止旋转自由度，满足不同工位朝向的挂载需求。垂直立柱采用冷拉圆钢加工而成，表面做硬质阳极氧化处理，耐磨性能优于普通喷漆处理的构件，长期调整位置也不会出现表层脱落、锈蚀卡滞的问题，立柱与水平悬臂的连接座采用剖分式抱紧结构，连接座上设置了两个对称布置的锁紧螺钉，松开螺钉时连接座可沿着立柱轴线做上下滑动，调整水平悬臂的安装高度，同时连接座自身还可绕立柱做小角度的俯仰微调，适配不同安装角度的工装挂载需求。

　　水平悬臂采用标准铝型材加工而成，悬臂上沿长度方向加工了等间距的安装孔位，孔位间距匹配常用工业附件的安装尺寸，可直接固定光电传感器、扫码枪、作业指导书挂架、小型气动工具平衡器等常见工位附件，不需要额外在悬臂上钻孔加工，减少现场施工的工作量。悬臂的长度经过优化设计，在满足常规工位挂载覆盖范围的前提下，尽可能控制悬臂的伸出长度，避免挂载载荷过大时出现悬臂下挠变形的问题，经过受力校核，当悬臂伸出至最大长度时，端部挂载5kg以内的工装附件，悬臂的静变形量可控制在0.2mm以内，满足检测类元件对安装刚度的要求。

　　在安装边界方面，底部安装板的外形尺寸适配多数输送线侧边的型材安装空间，安装后不会超出输送线的侧边安全防护范围，不会对输送线上的物料通行造成干涉；垂直立柱的有效调节行程覆盖常规作业工位从输送线台面到操作人员站立作业面上方的高度区间，可满足坐式作业、站立作业等不同工位的高度需求；水平悬臂的回转半径经过核算，调整过程中不会与输送线的护栏、驱动电机、张紧机构等固定部件发生碰撞，现场安装时不需要额外做避位改造。

　　设计过程中重点考虑了长期使用的可靠性，所有锁紧部位都采用了防松设计，锁紧螺钉配合弹簧垫圈使用，避免产线运行过程中的振动导致锁紧结构松脱，出现悬臂移位的问题；所有活动配合面都预留了合理的配合间隙，即使在车间内有粉尘、切削液飞溅的环境下，也不会出现调整卡滞的问题，日常维护仅需定期在配合面涂抹少量润滑脂即可，不需要复杂的保养作业。相较于固定式的焊接支架，这套可调机架的适配性更强，可在不同规格的铝型材输送线上通用，当产线调整工位布局时，可直接拆卸后重新安装到新的工位，调整位置时不需要借助复杂的测量工具，操作人员仅需通过简单的松紧螺钉操作即可完成位置调整，大幅降低产线换型调整的时间成本。
