小型输送机配套高度可调支撑支架

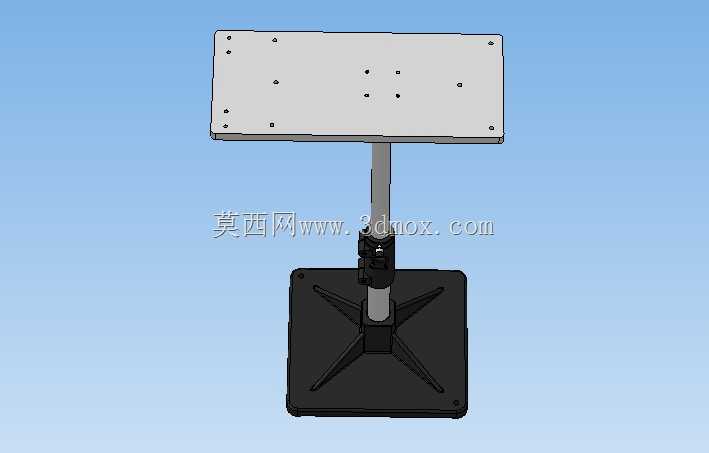

　　在轻工包装、电子零部件装配、小型物料分拣这类短距离物料输送场景里，经常会遇到输送线对接高度不统一、工位操作高度需要适配不同作业人员坐姿/站姿需求的情况，这款可调高度支架就是专门为小型平皮带、窄幅板链输送机配套设计的支撑构件，解决了固定高度支架无法灵活适配现场安装高度差的痛点。从结构设计来看，这款支架采用了方管立柱加锁紧抱箍的高度调节结构，底座为方形加重铸铁结构，底部做了十字加强筋布局，既可以通过地脚螺栓与地面或设备机架台面固定，也能依靠自身重量保证小型输送机运行时的稳定性，避免因为输送物料偏载、皮带运行振动带来的支架侧翻或移位问题。顶部安装板开有多组阵列排布的安装孔位，孔位间距适配市面上多数小型输送机的底部安装螺孔标准，

　　不需要额外加工转接板就可以直接完成输送机主体的固定，安装板边缘做了倒角处理，避免安装作业时锐边划伤操作人员。高度调节的核心是立柱上的快拆锁紧结构，松开抱箍螺栓后可以沿着立柱轴向滑动调整顶部安装板的高度，调整行程覆盖了常规小型工位输送机的常用高度区间，调整到位后拧紧两侧锁紧螺栓即可完成固定，锁紧位置做了防滑齿面处理，即使输送机长期运行产生振动，也不会出现高度下滑、位置偏移的问题。从安装边界来看，底座的方形轮廓尺寸适配多数窄型输送线的安装空间，不会占用过多工位周边的操作区域，立柱的截面尺寸经过强度校核，在支撑额定负载范围内的小型输送机时，立柱的挠度变形量控制在允许范围内，不会因为长期承重出现弯曲变形。在实际产线布局中，

　　这类可调支架可以用在多段输送线的对接位置，通过微调单段输送机的支撑高度，消除不同段输送线之间的高度差，避免物料在转接位置出现卡滞、掉落的问题；也可以用在人工拣选工位的输送段，根据作业人员的操作习惯调整输送面高度，降低长期作业的疲劳感。设计过程中充分考虑了现场安装的便捷性，所有连接螺栓都采用标准件，后期维护更换不需要特殊定制配件，底座的安装孔做了长圆孔设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度。支架的整体结构没有多余的复杂构件，生产加工工艺成熟，底座采用铸铁铸造后机加工安装面，立柱采用标准方管切割加工，顶部安装板采用钢板冲孔折弯后焊接成型，整体制造成本可控，适合批量配套小型输送机使用。

　　在一些需要频繁调整输送高度的测试工位、实验线场景中，这款支架的快调结构可以大幅减少高度调整的时间，不需要拆卸多个固定螺栓，单人即可完成高度调整操作，相比传统的螺栓孔位分段调节的支架，调节效率更高，且可以实现高度的无级调整，能够适配更多非标准高度的对接需求。支架的表面处理采用喷塑工艺，涂层均匀附着力强，在常规车间环境下具备不错的防锈耐刮性能，长期使用不会出现表层脱落生锈的问题。需要注意的是，安装时要保证底座与安装面完全贴合，如果地面不平整需要加装调平垫片，避免支架受力不均导致立柱倾斜，影响输送机的运行平稳性；锁紧抱箍时要保证两侧螺栓拧紧力矩一致，避免单侧受力导致抱箍与立柱之间出现间隙，长期使用产生磨损。
