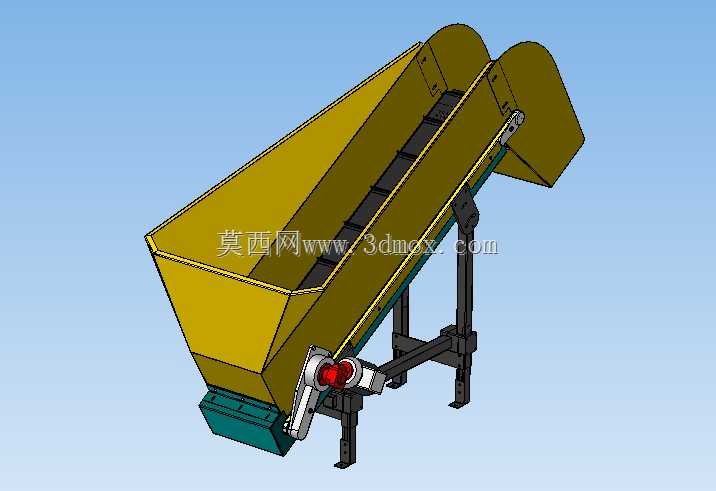

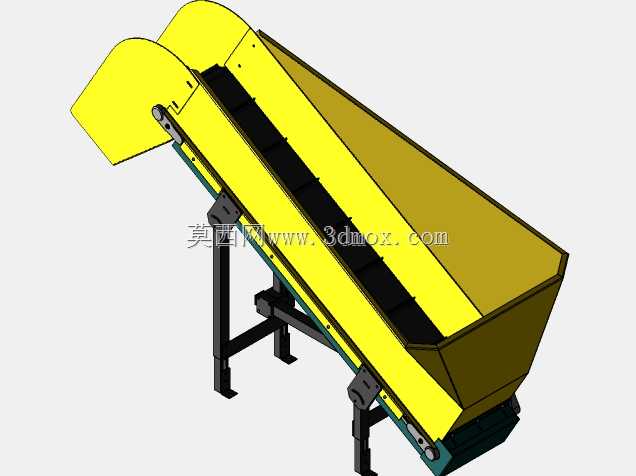

带料斗倾斜提升板式输送设备结构

　　这款带料斗的倾斜提升板式输送结构，主要面向散状、小块状物料的短距离提升转运场景，常见于粮食加工、建材分装、废旧物料回收、小型化工原料输送等生产环节，可衔接低位出料设备与高位进料工位，完成物料从地面接料点到一定高度作业平台的连续输送，避免人工反复转运带来的效率损耗与物料抛洒问题。设备整体采用倾斜布置形式，接料端设置大容积敞口式料斗，料斗侧壁做倾斜导料设计，可直接承接上游设备落料或者人工倾倒的物料，无需额外增设接料溜槽，料斗底部与板式输送面平滑衔接，避免物料在接料区域出现卡滞、堆积死角。输送承载面采用板式结构，相比普通皮带输送，板式承载面的抗冲击性能更强，可承接粒径稍大、带有一定棱角的物料，不会出现皮带被尖锐物料划损的问题，

　　板片之间做铰接密封处理，输送过程中细颗粒物料不会从板缝泄漏，减少现场清理工作量。驱动单元布置在设备低位端的侧部，采用直连减速驱动结构，驱动轴与输送链板的主动链轮做刚性连接，传动路径短，传动效率更高，驱动部位设置可拆卸式防护壳体，既可以避免生产过程中粉尘、物料碎屑进入传动啮合部位，也能防止操作人员误触转动部件引发安全风险。设备的支撑结构采用方管焊接机架，搭配可调节高度的支撑脚架，机架中部设置横向加强横梁，抵消倾斜输送过程中物料重力带来的机架扭转变形，支撑脚底部预留安装孔位，可通过膨胀螺栓直接固定在水泥地面上，也可搭配减震垫使用，降低设备运行过程中的振动传递。倾斜段的输送面两侧设置固定挡边，挡边高度根据输送物料的堆积角设计，

　　可避免物料在提升过程中沿倾斜面下滑滚落，设备高位的出料端做弧形导料过渡，输送板片运行到顶端转向时，可顺着弧形导板将物料平稳卸入下游接料设备，不会出现物料抛洒、残留的问题。设计过程中充分考虑了现场安装的边界条件，设备整体宽度控制在常规车间通道可通行的范围内，倾斜角度设置在物料不发生自滑的合理区间，既保证提升高度满足工位需求，也不会因为倾角过大导致物料回流。输送板片的运行速度可根据实际输送产能调整，低速运行时可适配计量、分拣工位的匀速给料需求，高速运行时可满足大产量物料的快速转运需求。机架的各个连接部位均采用螺栓装配式设计，运输过程中可拆分为料斗段、倾斜输送段、支撑段三个部分，进场后无需大型吊装设备即可完成组装，适配老旧车间改造、

　　小型生产线搭建等场地受限的安装场景。设备的张紧结构设置在高位从动轮端，采用两侧同步调节的丝杆张紧形式，可根据链板的实际磨损情况调整张紧行程，保证链板始终处于合适的张紧状态，避免运行过程中出现跳齿、跑偏问题。针对部分有防尘需求的使用场景，设备的倾斜段上部可直接加装密封罩壳，预留除尘接口，对接车间除尘系统即可实现密闭输送，避免输送过程中粉尘外溢。接料料斗的边缘做加厚处理，可承受人工倒料时工具的碰撞，料斗内壁可根据输送物料的特性加装耐磨衬板，延长料斗的使用寿命，衬板采用螺栓固定，磨损后可快速更换，无需整体更换料斗结构。
