带制动功能直角蜗轮减速电机组

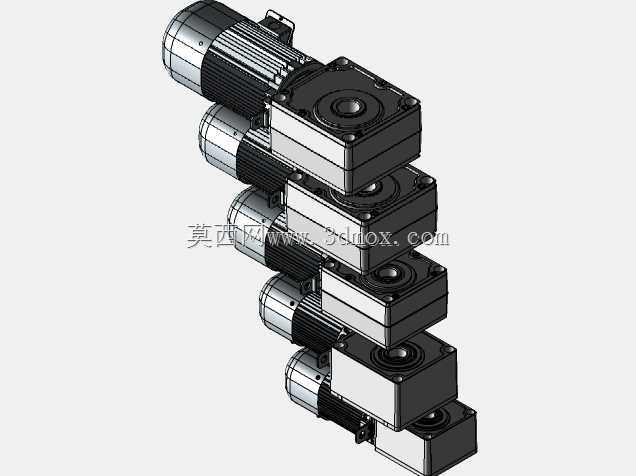

　　在自动化生产线的工位分度、物流输送线的重载启停、立体仓储堆垛设备的精准停靠这类对停机定位有刚性要求的传动场景里，普通蜗轮减速电机往往会因为输出轴惯性回转出现位置偏移，无法满足工位重复定位精度要求，这组带制动器的蜗轮电机就是针对这类工况开发的集成式传动单元。从结构布局来看，整个系列采用直角轴输出设计，电机部分与蜗轮减速箱体呈90度垂直布置，相比同轴式减速电机，这种结构能大幅压缩传动系统的轴向安装空间，在设备侧装、狭小腔体内布置的场景里适配性更强，不需要额外预留电机轴向的延伸安装位。

　　设计阶段首先考虑的是制动模块的集成合理性，制动器没有采用外接附加式的安装结构，而是直接集成在电机尾端的风罩腔体内部，和电机转子轴做同轴刚性连接，既不会额外增加整机的轴向长度，也能避免外接制动组件带来的同轴度偏差问题，制动动作直接作用在电机高速轴端，相比布置在减速输出端的制动结构，需要的制动扭矩更小，制动响应速度更快，断电瞬间就能锁止高速轴，通过蜗轮蜗杆的反向自锁特性配合制动摩擦力，双重保障输出端不会出现负载滑移。

　　蜗轮副的设计采用了渐开线圆柱蜗杆匹配锡青铜蜗轮的经典组合，蜗杆表面做渗碳淬火处理，硬度控制在HRC58-62区间，和蜗轮齿面接触时能保证足够的耐磨性能，同时蜗轮采用锡青铜材质的齿圈搭配铸铁轮毂的组合结构，既控制了材料成本，也能保证齿部的抗胶合能力，在频繁正反转、启停冲击的工况下，不会轻易出现齿面拉伤、点蚀的问题。整个减速箱体采用方形法兰安装结构，输出端为空心轴设计，可直接套接在设备的从动轴上，也可根据安装需求选配实心输出轴、单输出轴或者双输出轴结构，安装法兰的孔位采用通用的行业安装尺寸，能和市面同功率段的直角蜗轮减速机安装位直接互换，不需要对设备安装基座做二次改孔加工。

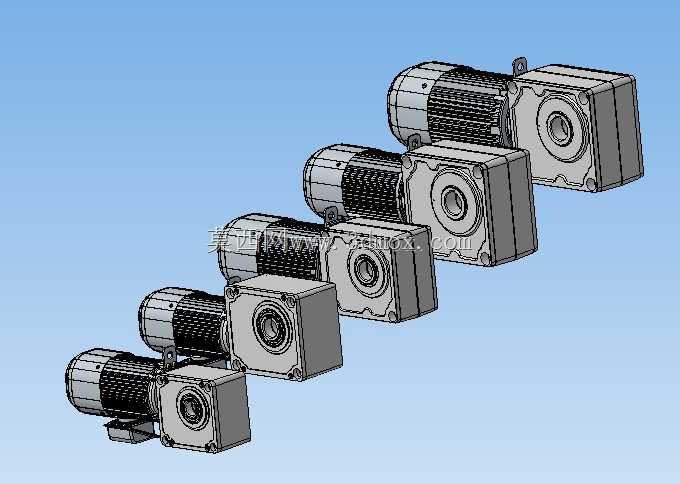

　　从安装边界来看，整个系列覆盖0.75kW到2.2kW的功率段，不同功率规格的整机外形尺寸按照功率梯度做等比例放大，中心高从71mm到112mm区间覆盖，输出轴径从20mm到35mm不等，安装时需要注意箱体底部的放油螺塞位置要朝向便于维护的一侧，同时电机接线盒的方位可根据现场布线需求做90度旋转调整，不需要拆解减速箱体内部结构。制动器的供电回路和电机主回路做联锁设计，电机通电时制动器同步得电释放，不会出现制动带摩擦运行的问题，电机断电时制动器立刻失电抱闸，响应时间控制在0.2s以内，即使在垂直升降的传动场景里，也能避免负载下坠的风险。

　　在实际选型应用中，需要注意这类带制动的蜗轮电机的使用工况系数，当设备存在频繁正反转、每小时启停次数超过60次、或者负载存在冲击振动时，需要在额定输出扭矩的基础上乘以1.2-1.5倍的工况系数来选型，避免蜗轮齿部承受过大冲击载荷出现断齿问题。整机的润滑采用脂润滑或者油浸式润滑，根据安装姿态的不同，注油量有明确的刻度要求，水平安装时油位要保持在油镜中线位置，垂直安装时需要适当增加注油量，保证上部的蜗轮蜗杆啮合面能得到充分润滑。整个系列的散热结构依靠电机外壳的散热筋配合尾部风叶实现强制风冷，即使在连续额定负载运行的状态下，箱体表面温度也能控制在70摄氏度以内，不会因为过热导致润滑脂失效、制动线圈烧损的问题。另外，蜗轮蜗杆的传动本身具备一定的反向自锁能力，但是在大负载、有振动的工况下，这种自锁能力并不能完全替代制动器的锁止作用，这也是这套传动单元专门集成制动器的核心原因，双重锁止结构能彻底杜绝设备停机后的位置偏移，满足自动化设备的高精度定位要求。
