60度角安装楔形榫头夹具配套心轴结构

　　在木工开榫、小型金属构件榫接加工的工装场景里，这类带60度安装角的心轴是楔形榫头夹具的核心定位连接件，很多一线做夹具调试的工程师都清楚，燕尾结构的楔形榫头夹具对安装基准的角度偏差容忍度极低，一旦心轴的安装角出现超差，后续装夹的工件榫头配合面就会出现单侧贴合过紧、另一侧虚位的问题，直接导致加工出的榫接结构装配后出现错位、锁附力不足的缺陷。

　　从实际使用场景来看，这类心轴主要适配燕尾槽结构的楔形榫头快换夹具，常见于小型台式榫卯加工设备、工装夹具快换模组的安装工位，区别于垂直安装的普通心轴，60度的倾斜安装角是为了匹配楔形榫头的楔入方向，让夹具在装夹工件时，榫头的受力方向与心轴的支撑力方向形成稳定的三角传力路径，避免装夹过程中夹具出现偏转、窜动。很多刚接触工装设计的人员容易忽略这个角度的受力逻辑，直接选用垂直安装的心轴改角度，最后往往出现夹具锁死后仍有微量晃动的问题，本质就是传力路径没有顺着楔面的法向设计，导致侧向分力让心轴承受额外的弯矩，长期使用后轴身出现疲劳变形。

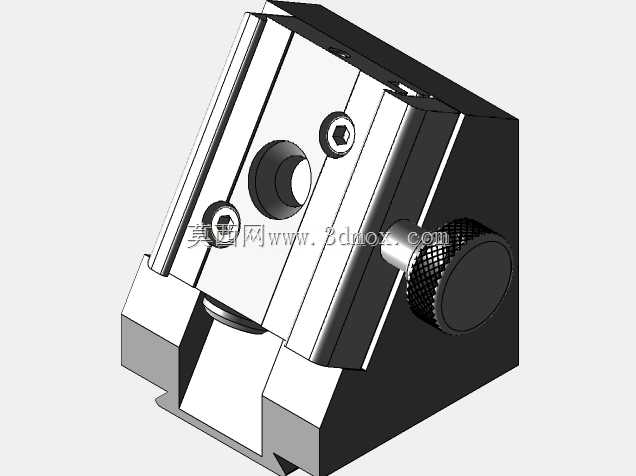

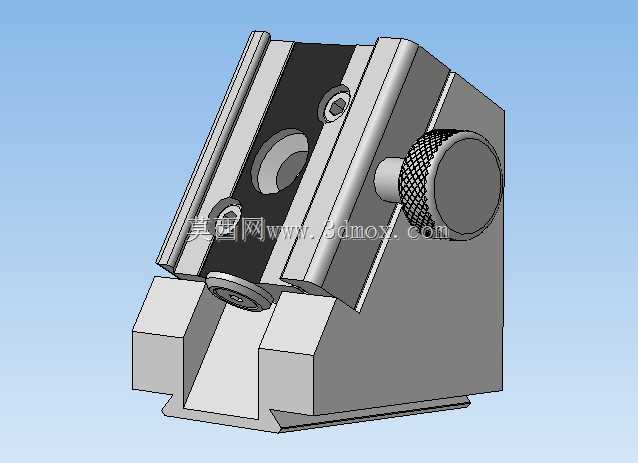

　　从结构功能特性上看，这款心轴的轴身做了分段式设计，靠近安装基座的一侧是与设备基座燕尾槽配合的定位段，轴身两侧的平行平面是用来配合锁紧螺钉的防转面，避免心轴在夹具反复装拆的过程中出现周向转动；中间段是支撑段，直径略大于定位段，用来承担夹具装夹时的径向载荷，轴身上预留的两个沉头孔是用来穿设锁紧螺钉，将心轴与基座牢牢固定；伸出端的滚花旋钮是心轴的快拆操作端，不需要额外工具，手动旋转旋钮就能实现心轴的预紧与松开，方便夹具的快速更换，滚花的纹路选用了网纹滚花，就是为了在手上沾有少量切削液、木屑的时候也能有足够的摩擦力，不会出现打滑的情况。

　　设计思路上，这款心轴没有采用一体式整轴加工的方案，而是将滚花旋钮与轴身做了分体装配设计，滚花旋钮采用过盈配合加销钉防转的方式与轴身连接，这样做的好处是滚花部分磨损后可以单独更换旋钮，不需要整根轴报废，降低了工装的维护成本。轴身的材质选用了常见的45号钢做调质处理，表面做发黑防锈处理，既满足了工装所需的强度与韧性要求，也能适应车间多油、多切削屑的使用环境，不会轻易出现锈蚀卡滞的问题。60度安装角的定位基准选在了轴身与基座贴合的底平面，加工时一次装夹磨出基准面与轴身的倾斜角度，避免多次装夹带来的角度累积误差，保证安装后夹具的倾斜角度偏差控制在±0.02度以内，满足高精度榫接加工的装夹要求。

　　从安装边界与尺寸配合来看，心轴的定位段与基座燕尾槽的配合选用了H7/h6的间隙配合，既保证安装时能顺利推入槽内，又不会因为间隙过大导致装夹后出现晃动；轴身支撑段与夹具安装孔的配合选用了H7/k6的过渡配合，保证夹具安装后没有径向窜动，同时拆卸时不需要太大的力就能拔出夹具。心轴的整体安装高度控制在夹具安装后，夹具底面与基座表面保留0.1到0.15毫米的间隙，避免夹具底面与基座直接摩擦，长期使用后磨损基座的基准面。伸出端的滚花旋钮直径设计为30毫米，旋钮端面超出夹具侧面12毫米，预留了足够的手指操作空间，不会出现操作时手指被夹具侧边磕碰的问题。轴身上的沉头孔深度设计为螺钉头沉入后低于轴身表面0.5毫米，避免螺钉头突出刮伤夹具的安装孔内壁，同时保证锁紧后螺钉的预紧力能均匀传递到轴身与基座的贴合面上，不会出现局部应力集中导致轴身变形。

　　在实际调试使用中，这类心轴安装时需要先清理基座燕尾槽内的切屑与杂物，再将心轴顺着槽的方向推入，拧紧两个沉头螺钉后需要用百分表打表检测心轴的倾斜角度，确认角度偏差在允许范围内再安装夹具，很多现场出现的榫头加工角度偏差问题，往往不是夹具本身的问题，而是心轴安装时槽内有杂物垫起，导致心轴角度出现偏差。日常维护时只需要定期在轴身表面涂抹少量防锈润滑脂，清理掉轴肩位置堆积的切屑，就能保证心轴长期稳定使用，不需要做复杂的保养。
