机加工圆形工件夹持固定V型工装结构

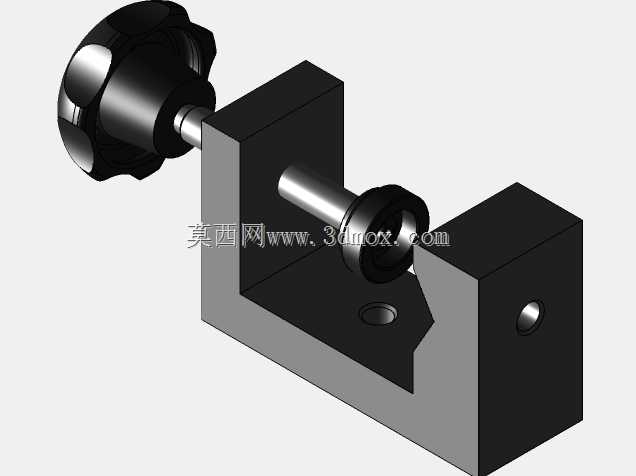

　　在精密机加工、小型零件检测、钳工修配的日常作业场景里，圆形轴类、管类工件的装夹定位一直是影响加工精度与操作效率的核心环节，这类工件因曲面外形的特性，普通平口钳无法实现稳定的同轴定位，装夹时易出现转动、轴线偏移的问题，这款手动V型夹持工装正是针对这类场景设计的专用定位构件。从实际使用逻辑来看，该工装的核心功能是为直径在适配范围内的圆形工件提供稳定的径向定位与轴向夹紧，可直接配合钻床完成径向孔加工、配合百分表完成圆跳动检测、配合钳工台完成工件修磨去毛刺、划线等工序，也可作为小型装配工位的固定座，用于轴类零件与配套零件的压装、粘接作业，避免作业过程中工件移位造成的精度偏差。结构设计上，工装主体采用一体式C型座结构，

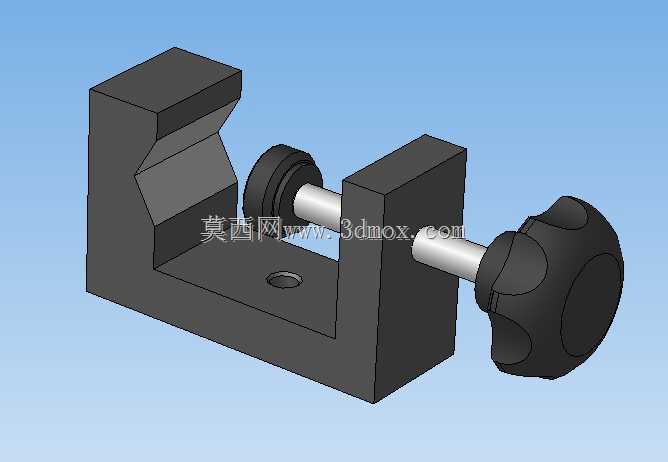

　　固定端设置90度V型定位槽，V型槽的两个定位面做了等高与垂直度公差约束，能保证装夹后圆形工件的轴线与工装安装基准面保持平行，减少装夹找正的时间；活动夹紧端采用梯形螺纹传动的手动旋钮结构，旋钮端部设置柔性压头，压头与螺杆之间做了回转间隙配合，夹紧时压头可自适应贴合工件外圆表面，避免硬接触造成工件表面压伤，同时梯形螺纹的自锁特性可以保证夹紧后不会因加工振动出现松脱，无需额外增加锁止结构。安装边界方面，工装底座设置了贯通的安装沉孔，可通过内六角螺栓直接固定在机床工作台、钳工工位台或者专用检测平台上，沉孔的位置公差适配常规T型槽工作台的槽距，不需要额外制作过渡连接板；整体外形的长宽高比例适配小型工位的安装空间，不会占用过多操作台面，

　　夹紧行程覆盖了常见小型轴类、管类零件的直径范围，针对不同直径的工件无需更换压头，直接旋转旋钮即可完成夹紧动作，操作门槛低，一线作业人员无需专门培训即可快速上手。设计过程中特意规避了复杂的传动结构，整体零件数量少，主体座可通过整块钢材铣削加工成型，夹紧螺杆、旋钮、压头均为通用机加工件，后期维护时如果出现压头磨损、螺纹滑牙的情况，可直接单独更换对应零件，不需要整体报废工装，使用成本更低。V型槽的定位面做了表面淬火处理，硬度达到HRC45-50，长期装夹金属工件也不会出现凹陷、磨损，能长期保持定位精度；夹紧旋钮的外圈做了圆弧防滑凹槽，手动旋转时不需要借助扳手，手部施力即可达到足够的夹紧力，针对小尺寸轻型工件的装夹作业，

　　单手即可完成装夹与拆卸动作，能有效提升小批量零件加工时的上下料效率。不同于通用台虎钳的宽范围适配设计，这款工装专门针对圆形工件的定位做了结构优化，装夹时工件的轴线位置一致性更好，在批量加工同直径工件时，只需要第一次装夹找正位置，后续工件装夹后无需重复找正，能大幅减少辅助作业时间，尤其适合小型加工车间、维修工位、教学实训场景的轻量加工作业，也可作为自动化设备上的手动上料定位工位，配合上下料机构完成小型圆形零件的固定作业。
