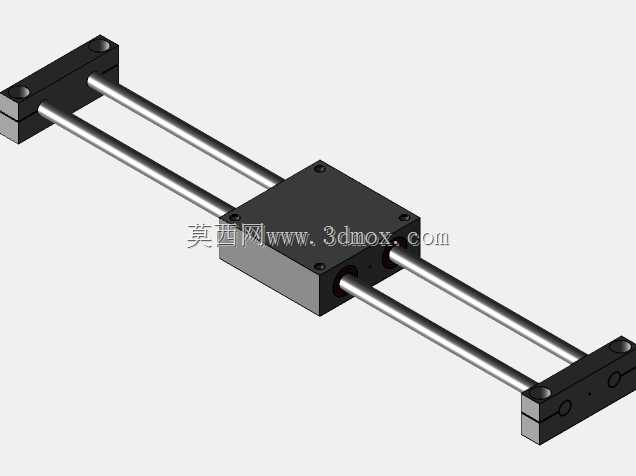

双光轴直线轴承移动滑台承载平台

　　在非标自动化设备的工位切换、检测设备的探针进给、小型包装线的物料推送这类需要短行程平稳直线运动的场景里，这类双光轴搭配直线轴承的移动平台是应用频次极高的基础传动单元。不同于重载型的线性导轨模组，这套结构的核心优势在于装配门槛低、采购成本可控，同时能满足中低负载下的高精度直线导向需求，很多中小型设备厂在做原型机验证阶段，都会优先选用这类结构快速搭建运动轴系，省去定制研磨导轨的长周期与高成本。

　　从实际功能来看，这套平台的核心作用是为搭载的作业部件提供稳定的直线运动轨迹，两端的固定支座承担光轴的定位与支撑作用，中间的滑动座通过内嵌的直线轴承与光轴配合，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，即使是搭配小功率的驱动源，比如微型气缸、小型步进电机搭配同步带，也能驱动滑座顺畅完成往复动作。滑动座的端面预留了标准的安装孔位，可以直接固定工装夹具、检测探头、喷胶阀这类作业执行件，不需要额外做转接板的二次加工，能有效压缩设备的装配周期。

　　设计这套结构的时候，首先要考量的是光轴的跨距与直径匹配，两根平行光轴的中心距不能过小，否则滑座在承受偏载的时候容易出现卡滞，也不能过大，不然会额外占用设备的安装空间；光轴的直径选择要和预期负载匹配，常规工况下直径12mm到20mm的光轴搭配对应规格的直线轴承，就能满足大部分10kg以内负载的平稳运动需求。其次是两端支座的同轴度控制，设计时要保证两个支座上的光轴安装孔位同轴度公差控制在0.02mm以内，否则装配后光轴会出现内应力，滑座运动时会出现顿挫感，长期运行还会加剧轴承的磨损，缩短整体使用寿命。滑动座上的轴承安装位要设计对应的挡圈槽，用孔用弹性挡圈对直线轴承做轴向定位，避免高速往复运动时轴承从座体中脱出，同时轴承安装孔的端面要设计密封槽，搭配防尘圈可以阻挡车间环境里的金属碎屑、粉尘进入轴承内部，降低维护频次。

　　安装边界方面，这套平台的整体占用空间由光轴长度决定，两端的固定支座可以根据安装面的情况选择卧式或者立式安装方式，支座底部的安装孔为长圆孔设计，允许装配时做小范围的位置调整，补偿安装面的加工误差。滑座的运动行程为光轴总长度减去两端支座的厚度以及滑座自身的长度，选型时要提前核算所需的有效行程，预留10mm左右的安全余量，避免滑座运动到行程端点时和支座发生硬碰撞。光轴的表面硬度建议处理到HRC60左右，表面粗糙度控制在Ra0.8以下，这样能和直线轴承的滚珠形成良好的摩擦配合，长期运行也不会出现光轴表面拉毛的问题。在实际装配过程中，要先将直线轴承压入滑座的安装孔，再将滑座套入光轴，最后再固定两端的支座，不要先把光轴固定在支座上再强行套入滑座，那样很容易磕伤轴承内部的滚珠保持架，导致运动精度下降。日常维护时只需要定期在光轴表面涂抹少量的锂基润滑脂，就能保证机构长期顺畅运行，不需要复杂的保养流程，非常适合在大批量应用的经济型自动化设备中推广使用。
