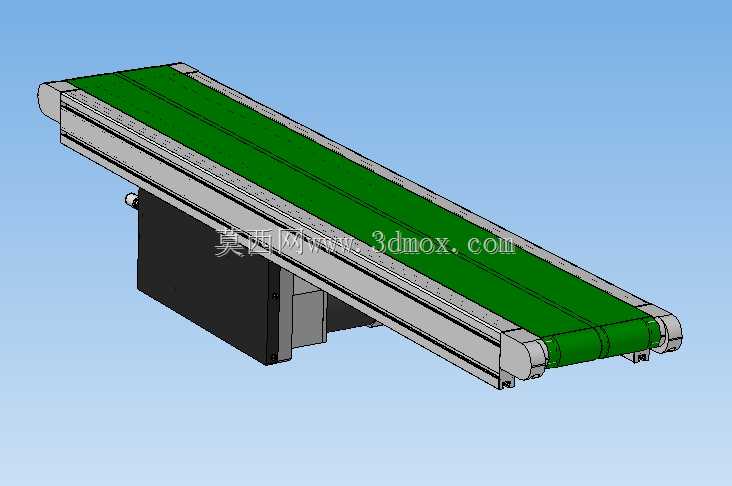

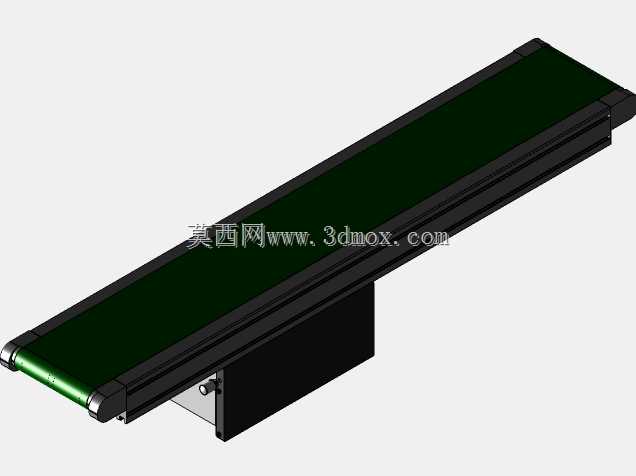

底部驱动式绿色皮带输送设备结构

　　这款底部驱动的带式输送结构，在轻工制造、电子组装、食品包装等产线场景中应用十分普遍，不同于常规端部驱动的输送设备，其驱动单元布置在输送段下方的中部位置，能有效缩短设备两端的伸出长度，适配产线首尾端空间局促、需要对接其他加工工位的布局场景，比如在小型零件分拣工位、注塑机出料接驳位，端部预留空间不足的情况下，这种底部驱动的结构能大幅降低设备两端的安装占位，避免驱动机构与周边设备产生干涉。

　　从实际用途来看，该设备主要承担散料、小型成件工件的水平输送任务，200mm宽度的皮带面适配尺寸在180mm以内的工件输送，1500mm的输送长度可覆盖单工序到相邻工序的常规接驳距离，常见于电子元器件产线的工位间工件转运、包装线的成品输送、小型五金件加工后的工序流转，运行过程中皮带面平稳，不会对表面易刮花的工件造成额外损伤，绿色PVC皮带的摩擦系数适中，既能保证工件输送过程中不出现打滑偏移，也不会在工件表面残留压痕。

　　功能特性上，驱动单元内置在设备中部下方的护罩内，传动结构不外露，能避免生产过程中的碎屑、灰尘落入传动部件造成磨损，同时降低运行过程中的安全隐患，设备两端的滚筒采用腰鼓形加工设计，能自动纠正皮带运行过程中的跑偏问题，无需频繁调整张紧结构，皮带下方的承托板采用平整的冷轧钢板制作，全程支撑皮带工作面，避免输送较重工件时皮带出现下凹变形，保证输送面的平面度，设备支腿可根据现场对接高度进行一定范围的调节，适配不同高度的产线对接需求。

　　设计思路层面，这款结构优先考虑了紧凑布局的适配性，将电机、减速单元、传动滚筒整合在中部下方的封闭腔体内，相比端部驱动的同规格输送机，两端的无效伸出长度缩短了近60%，在有限的车间空间内可以布置更多的工位，同时驱动位置居中的设计，让皮带的受力分布更均匀，运行过程中皮带的张力波动更小，能延长皮带的使用寿命，减少日常维护的频次。机架主体采用工业铝型材拼装结构，兼顾了结构强度与轻量化需求，组装过程无需复杂的焊接工序，后期如果需要调整输送长度，也可以通过更换型材与皮带快速改制，适配不同的产线改造需求。

　　外形尺寸与安装边界方面，设备主体宽度为200mm，整体含驱动护罩的总宽度不超过320mm，输送面长度1500mm，两端滚筒的中心距为1450mm，驱动单元向下突出的高度为180mm，安装时需要预留的底部空间不小于200mm，保证驱动单元的散热与维护空间，设备的进料端与出料端均预留了标准的安装孔位，可以直接对接振动盘出料口、工作台落料位、其他输送设备的衔接端，安装时只需调整支腿高度保证输送面水平，固定支脚的膨胀螺栓即可完成安装，无需额外制作复杂的安装基座。日常维护时只需定期检查皮带张紧度，清理驱动单元护罩内的积尘，即可保证设备长期稳定运行，适合中小型生产车间的产线搭建与旧线改造使用。
