矿用爬坡式散料输送设备结构设计

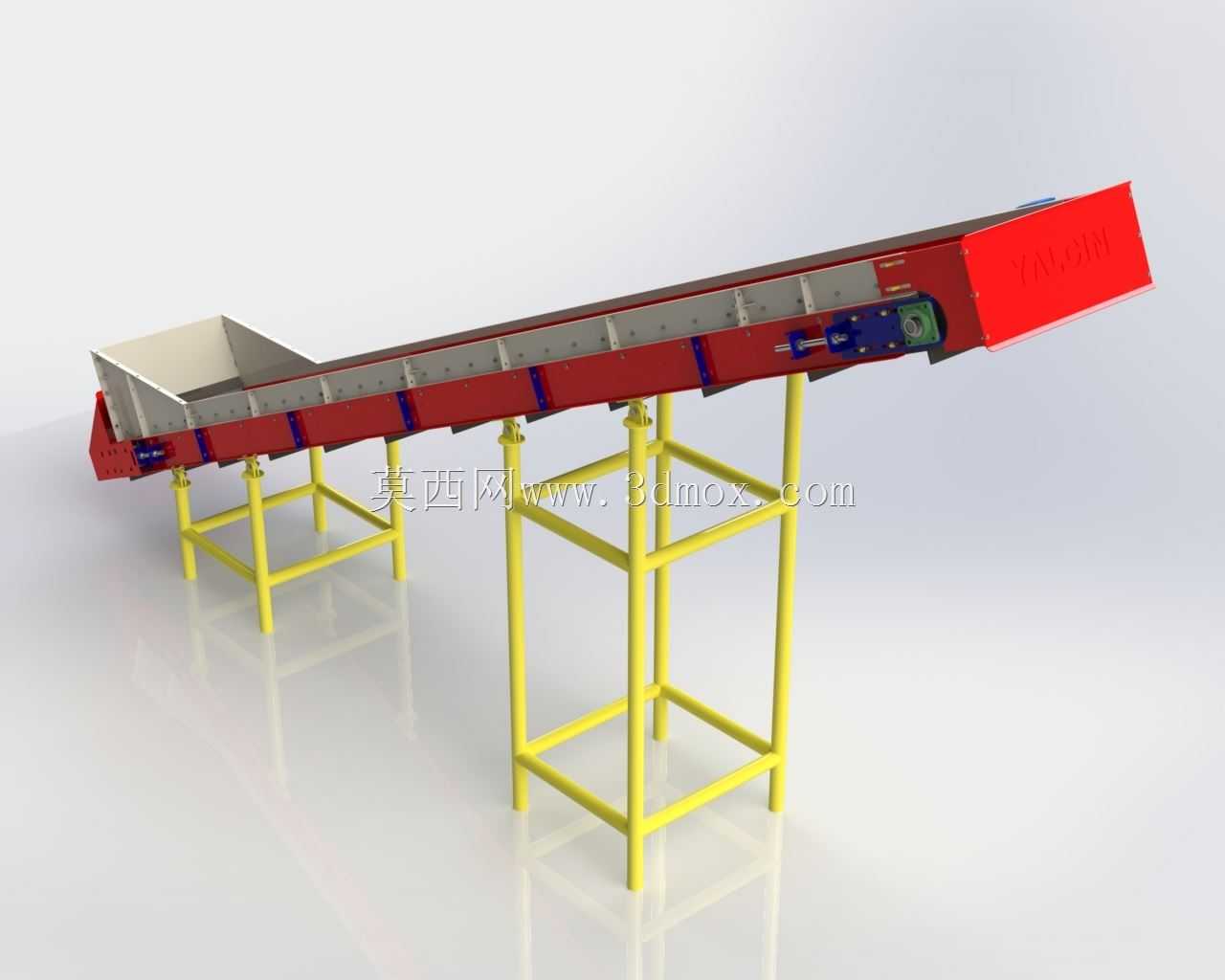

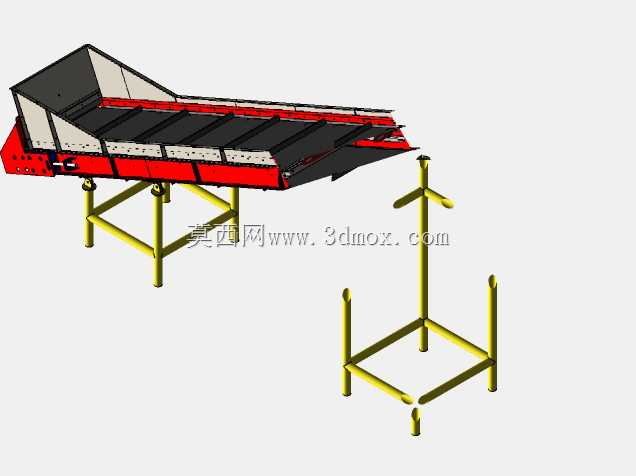

　　这款倾斜布置的带式输送结构，主要面向散状物料的短距离爬坡转运场景，在煤炭分选、矿物粗碎后转运、工业散料回收分拣线中应用广泛，可承接上游料斗落下的松散物料，以固定倾角将物料抬升至指定高度后送入下一工序的受料设备，解决不同高度工位之间的物料连续输送需求，避免人工转运散料产生的粉尘逸散、物料抛洒问题，适配颗粒度在100mm以下的无强粘性散料输送工况。从结构设计逻辑来看，整机采用方管焊接式分体机架，支腿部分设计为双层框架式支撑结构，四根主支腿通过上下两层横撑方管焊接成稳定的矩形支撑单元，可直接通过膨胀螺栓固定在硬化混凝土地面，无需额外做预埋基础，安装时可通过支腿底部的调节垫板微调整机水平度，抵消地面施工带来的高度误差，

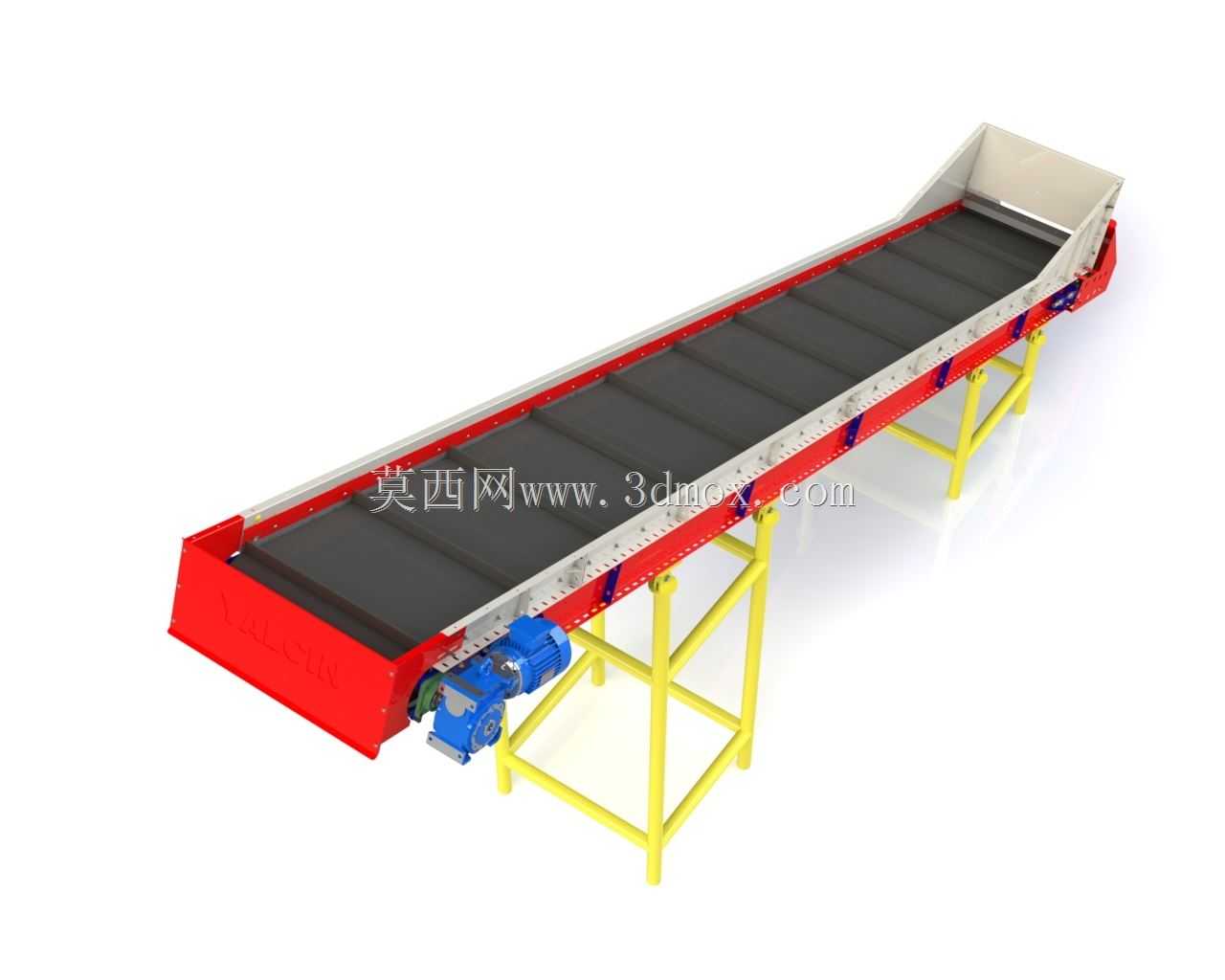

　　适配不同现场的安装地面条件。输送段的槽型托辊组沿倾斜机架等距布置，托辊安装座采用螺栓固定在机架纵梁上，后期维护时可单独拆卸更换磨损托辊，无需拆解整段机架；输送带采用红色耐磨损橡胶带面，沿带面等距加装横向挡料隔板，避免爬坡输送时散料沿带面下滑，进料端设置扩口式受料斗，受料斗侧板向外倾斜扩口，可承接上游设备落下的物料，减少物料落料时对带面的直接冲击，同时避免物料从进料端两侧洒落。驱动单元布置在输送段的高位出料端，采用减速电机直连驱动滚筒的传动形式，省去了链传动、带传动的中间传动环节，减少传动损耗同时降低后期维护点，驱动端的滚筒表面包胶处理，增大与输送带之间的摩擦力，避免重载输送时出现输送带打滑问题；低位改向滚筒处设置螺旋张紧结构，

　　通过旋转张紧螺栓调整改向滚筒的前后位置，可补偿输送带长期运行产生的塑性伸长，保证带面始终保持合适的张紧度，防止输送带跑偏。整机的倾斜角度控制在22度以内，适配散料自然堆积角的输送要求，避免角度过大导致物料下滑，输送段的有效宽度可根据现场产能需求调整，常规配置下带宽600mm时每小时可输送30-50吨散状物料，支腿的高度差根据现场抬升高度定制，图中展示的配置抬升高度约1.8米，水平投影长度约4.5米，安装时需预留进料端1米、出料端0.8米的操作维护空间，机架两侧预留有侧边防护板的安装孔位，在粉尘较大的作业场景可加装密封防护板，减少输送过程中的粉尘外溢。设计过程中针对矿用场景的重载需求，对机架纵梁做了抗弯强度校核，

　　方管规格选用80804mm的焊接方管，在满负荷载料工况下机架的最大挠度控制在1/1000以内，避免长期重载运行出现机架变形；支腿的横撑布置在支腿总高度的1/2位置，提升支腿的抗侧向载荷能力，避免物料偏载时出现支腿失稳变形。输送带的运行速度控制在1.2m/s，兼顾输送效率与物料运行稳定性，速度过快易导致出料端物料抛洒，速度过慢则无法满足产能需求，驱动端的减速电机选型时预留1.5倍的功率余量，应对散料输送时偶尔出现的瞬时重载卡滞情况，减少电机过载烧毁的风险。受料斗的内壁可根据输送物料的磨损情况加装耐磨衬板，在输送矿石、煤炭等高磨蚀性物料时，衬板磨损后可单独更换，无需整体更换受料斗，降低后期维护成本；出料端设置有斜向导料板，可将输送带卸下的物料引导至下游设备的受料口中心位置，避免物料偏载导致下游设备出现堵料、偏磨问题。整机的所有外露钢结构件均做除锈后喷涂防锈漆加面漆处理，适配车间、矿区等多粉尘、有一定湿度的作业环境，延长设备的整体使用寿命，各转动部位的轴承座均采用密封式带座轴承，可阻挡粉尘进入轴承内部，延长轴承的润滑维护周期。
