家用无叶式空气净化消毒设备结构设计

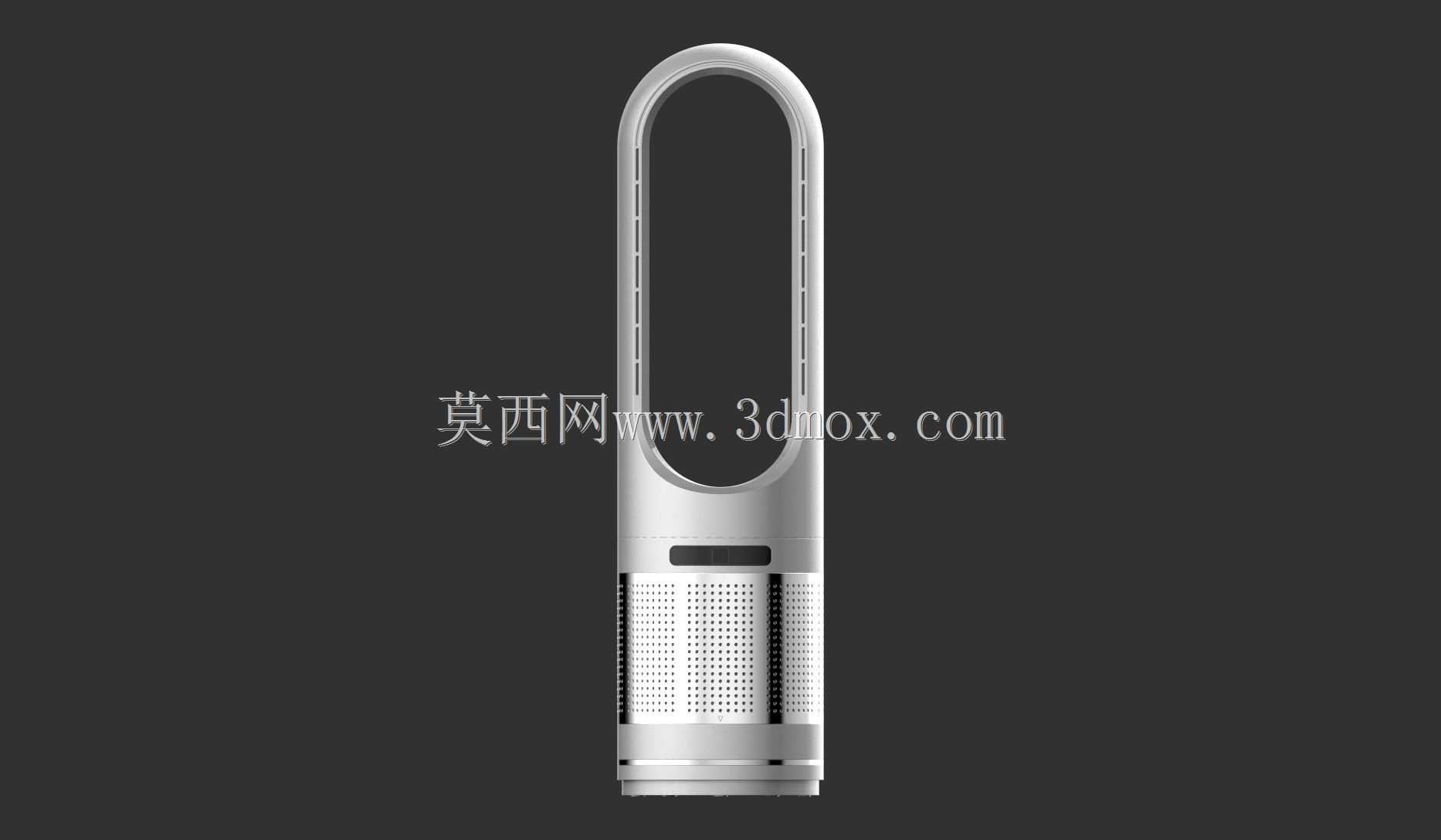

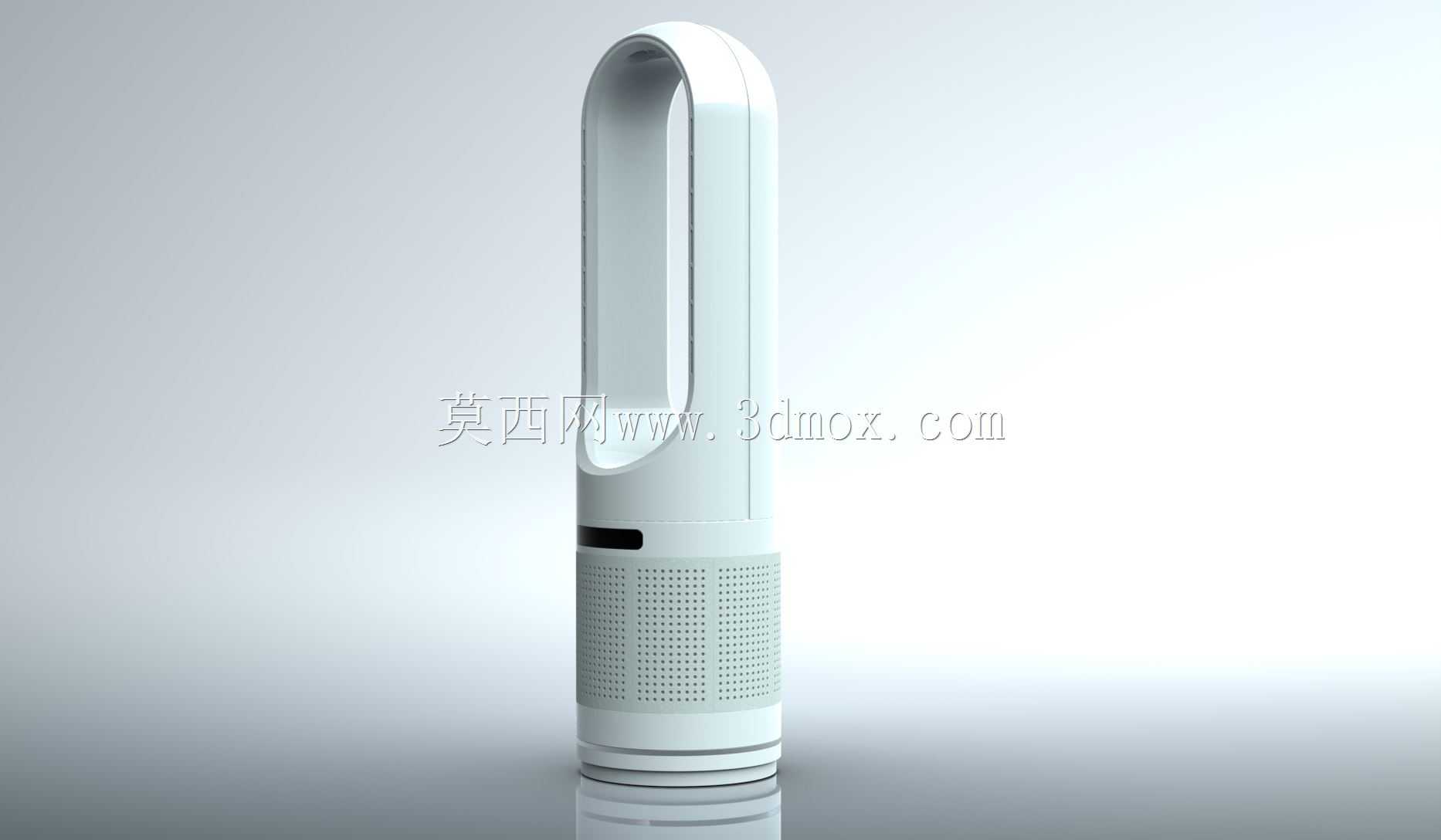

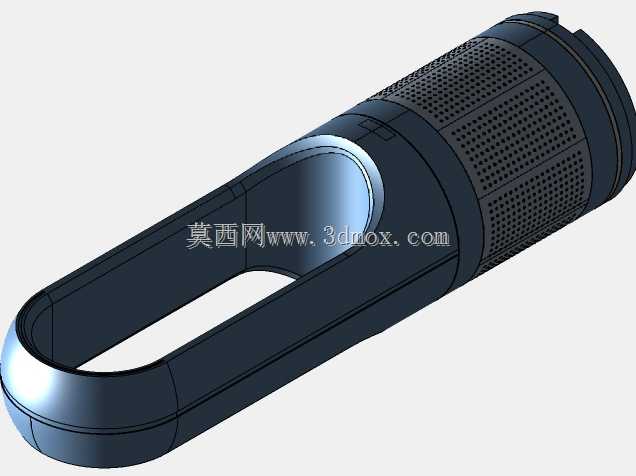

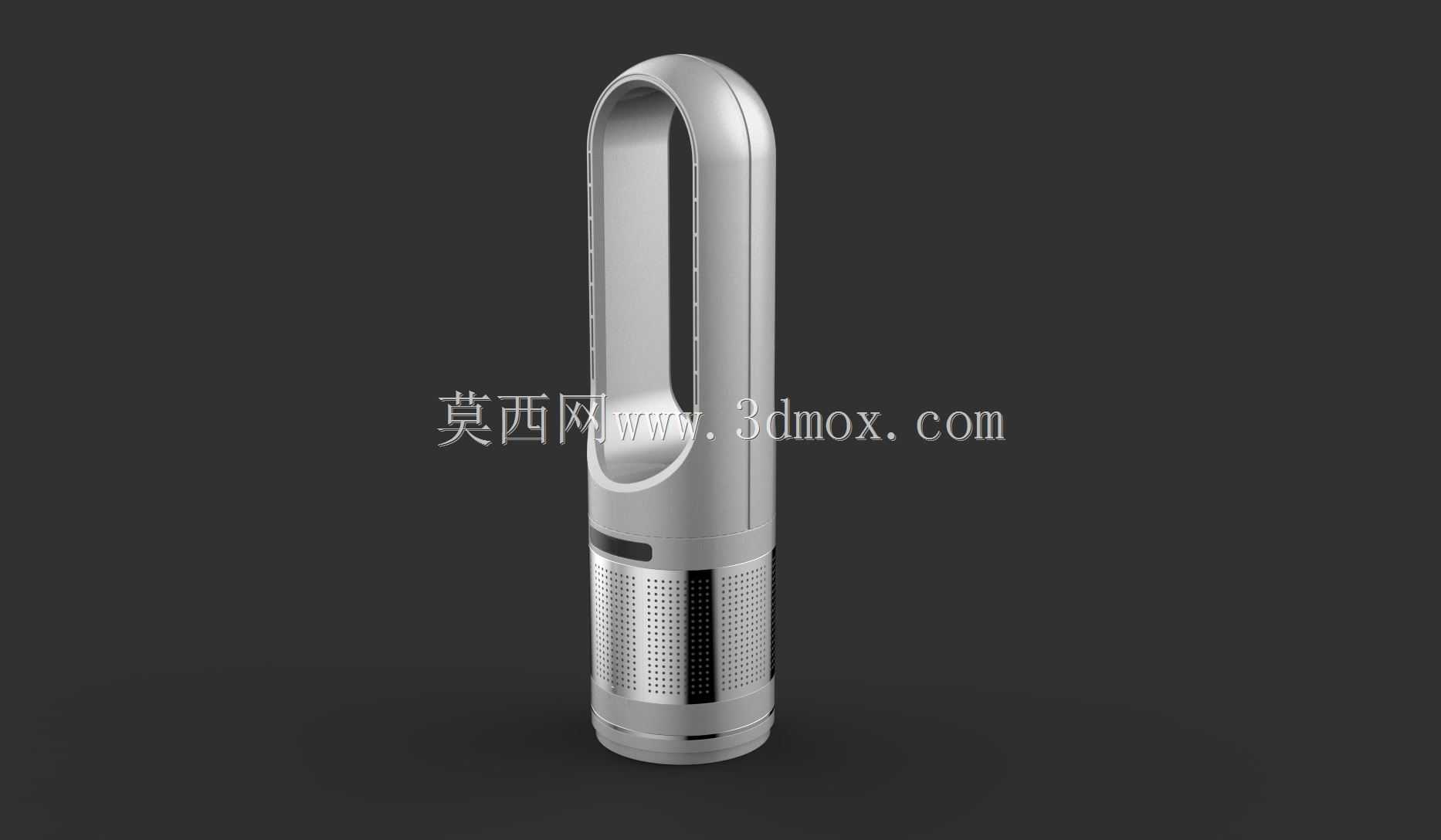

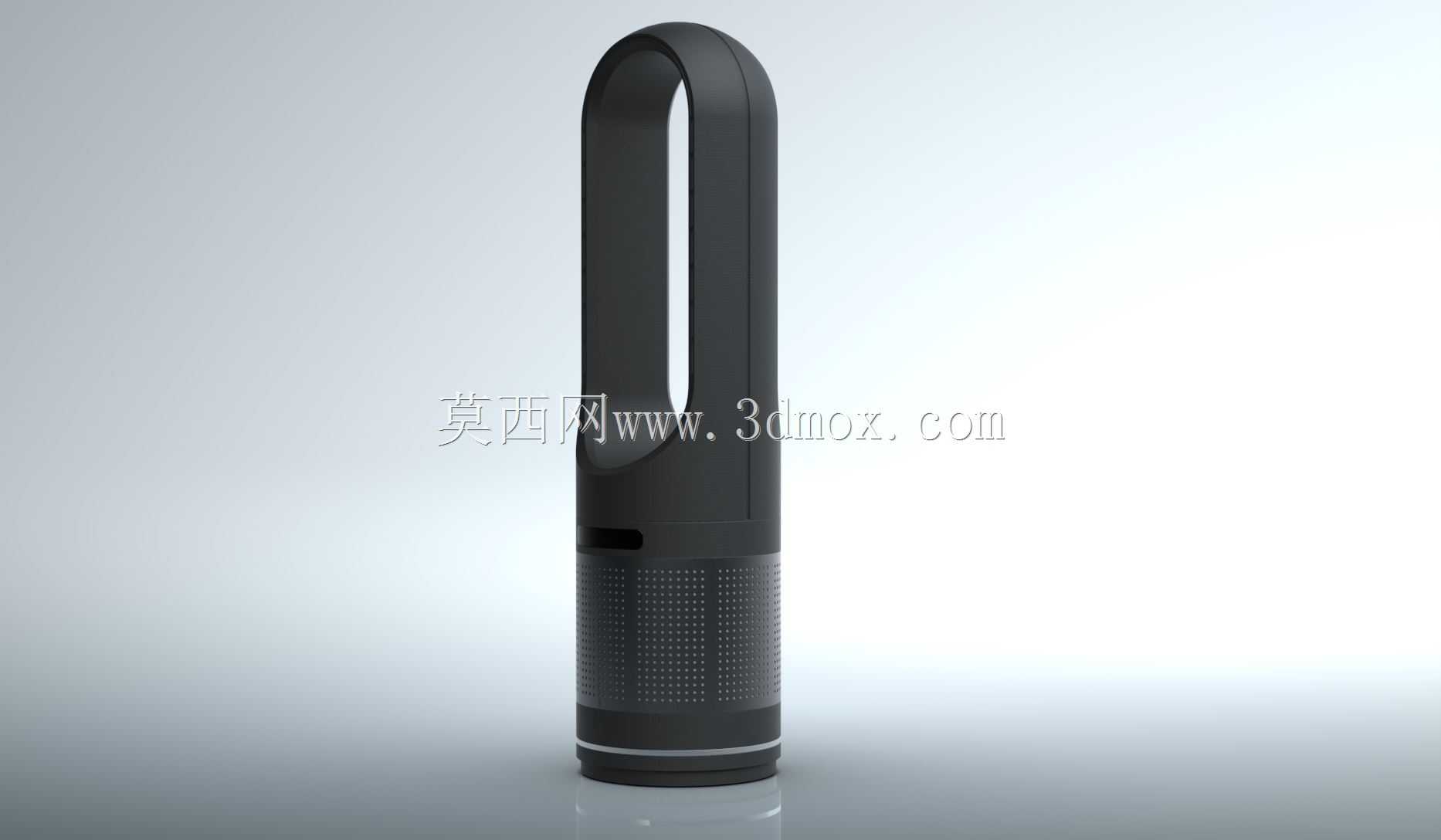

　　这款无叶结构的空气净化消毒设备，核心定位是覆盖15-25㎡室内空间的空气循环与消杀需求，适配卧室、小型书房、独立办公室这类人员长期停留、对空气洁净度有较高要求的场景，区别于传统带扇叶的循环设备，无外露旋转部件的结构从根源上避免了儿童误触、扇叶积灰难清理的日常使用痛点。从功能实现逻辑来看，设备下部的柱状腔体是核心功能集成区，进风栅格采用矩阵式微孔排布，孔径控制在3mm以内，既保证进风面积满足风量要求，又能阻挡大体积浮尘、毛发进入内部流道，栅格内侧依次设置初效过滤层、UV-C消杀模块、活性炭吸附层，空气从下部进风口被吸入后，先经过初效层拦截大颗粒杂质，再通过短波紫外线照射破坏空气中浮游病菌的核酸结构，

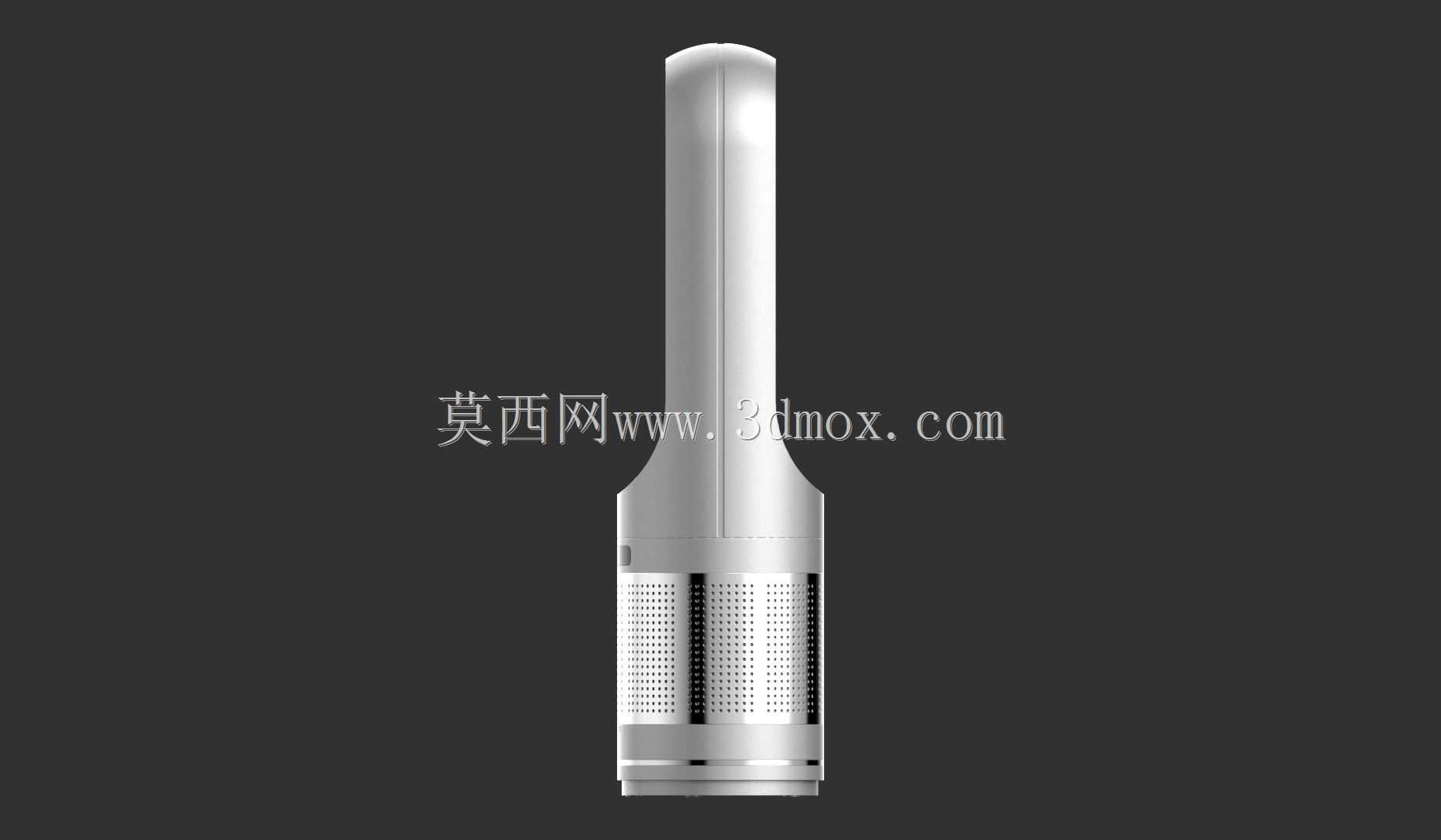

　　随后经过活性炭层吸附异味与小分子污染物，最后经上部的环形无叶出风圈增压送出，形成稳定的环形气流带动室内空气循环，整套流道的压损经过反复校核，保证在额定功率下出风风速能达到3m/s以上，送风距离覆盖4-6米的范围。设计阶段优先考虑了日常使用的维护便利性，下部进风段的过滤组件采用抽拉式安装结构，无需借助工具即可打开侧盖更换滤芯，滤芯更换周期的提示结构集成在机身中部的操作区，用户可直观判断耗材状态。机身整体采用立式修长结构，底部直径控制在180mm左右，整机高度约850mm，放置在桌面旁、墙角位置时不会占用过多活动空间，底部设置有3mm厚的防滑橡胶垫，与地面接触的摩擦系数满足日常轻微碰撞不会倾倒的稳定性要求，机身外壳采用ABS阻燃材质，

　　表面做细磨砂处理，避免长期使用留下指纹与划痕，环形出风圈的内壁做了圆弧导流处理，曲率经过多次流体仿真优化，减少出风时的紊流噪音，整机运行时的噪音控制在40-55分贝区间，对应不同档位的风量需求，夜间低档位运行时不会干扰睡眠。出风圈的环形缝隙宽度控制在1.2mm，经过增压后的气流从缝隙送出时，会基于康达效应带动周边空气流动，实际送出的风量是风机本身吸入风量的12-15倍，相比传统有叶风扇，送风的柔和度更高，不会产生硬风直吹的不适感。设备的供电接口设置在机身下部背侧，走线位置避开正面操作区，电源线长度预留1.8m，适配常规室内插座的布局，机身的操作按键采用触控式设计，与机身外壳保持齐平，没有凸起结构，日常擦拭清理时不会积留卫生死角。

　　结构设计阶段对内部配重做了针对性优化，70%以上的重量集中在底部1/3的区域，提升整机的抗倾倒能力，机身的拼接缝隙控制在0.2mm以内，既保证装配精度，也避免长期使用后缝隙积灰难以清理。UV-C消杀模块设置在封闭的流道内部，做了防泄漏结构处理，设备正常运行时不会有紫外线外泄，避免对人体造成伤害，当用户打开滤芯更换盖时，设备会自动切断UV模块的供电，从结构上杜绝误操作带来的安全隐患。
