通讯设备内部钣金安装布局结构设计

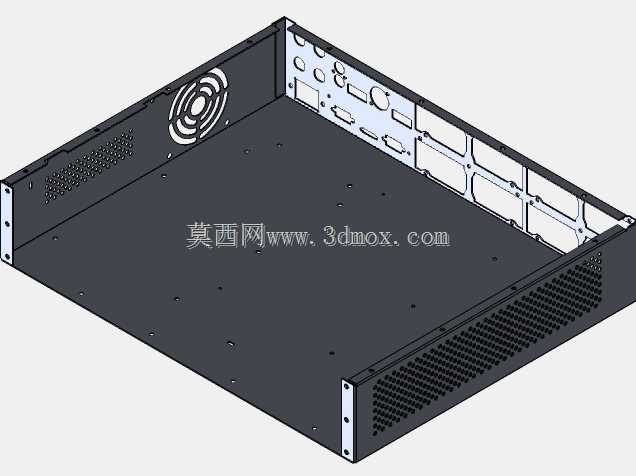

　　在通讯终端及小型通讯基站设备的结构开发环节，钣金部件的布局合理性直接决定整机的装配效率、电磁屏蔽性能与长期运行可靠性，这套布局方案针对小型壁挂式通讯中继设备的内部安装需求完成设计，所有钣金构件均采用冷轧钢板折弯成型工艺，兼顾结构强度与轻量化需求。从实际应用场景来看，这类钣金布局主要服务于户外小型通讯信号放大设备、室内分布式通讯节点设备的内部承载需求，设备通常安装在建筑弱电井、通讯杆塔侧壁、室内吊顶上方等空间受限的位置，因此布局阶段首先要严格控制整体安装边界，整套钣金组件的外轮廓安装尺寸控制在320mm×240mm×86mm范围内，适配行业通用的小型通讯设备外壳安装槽位，不需要额外对外壳进行改模处理，可直接适配现有成熟壳体的安装孔位。

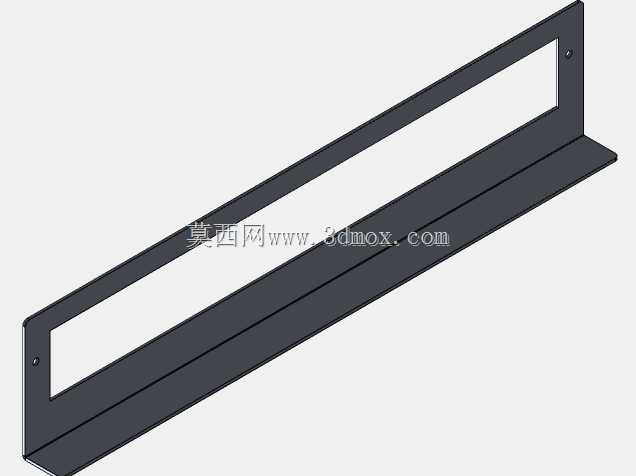

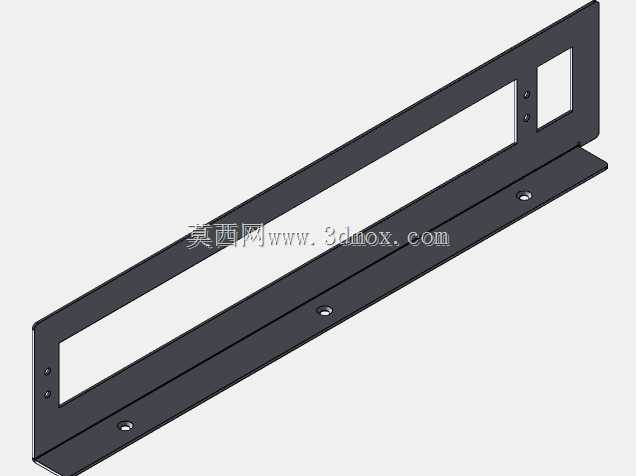

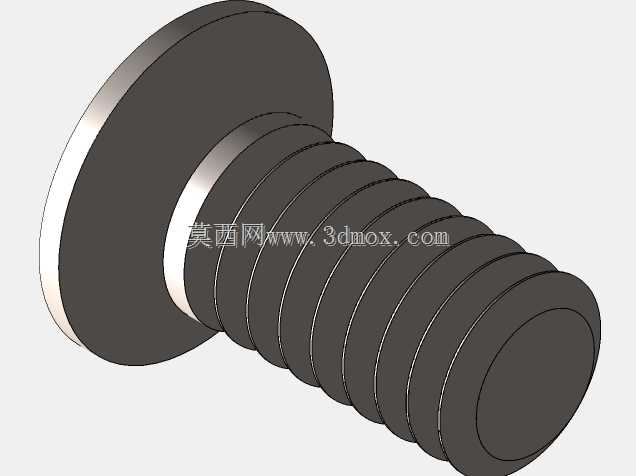

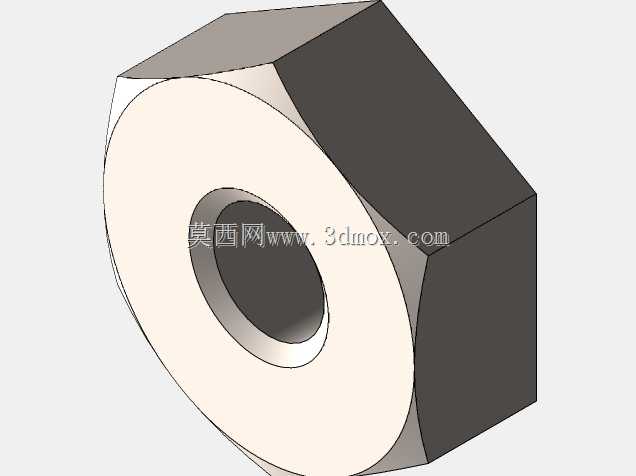

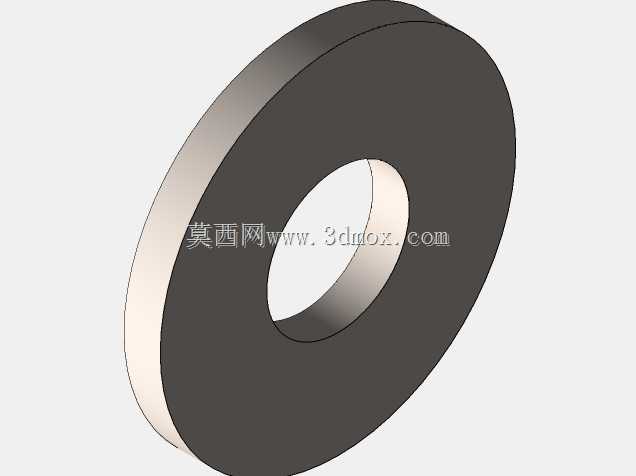

　　设计过程中优先考虑内部功能模块的安装顺序，按照电源模块、信号处理主板、射频接口模块、散热组件的排布逻辑划分钣金安装区域，电源模块对应的钣金安装位预留了2mm的绝缘间隙，同时在钣金折弯边处设计了翻边绝缘卡槽，可直接卡入绝缘麦拉片，不需要额外粘贴固定，减少装配工序。信号处理主板的安装位采用下沉式折弯设计，主板安装平面比周边钣金支撑面低1.5mm，既可以避免主板表面元器件与周边钣金件发生接触短路，也能对主板的水平位移形成限位，安装时只需要对准两个定位柱即可完成固定，不需要反复调整位置。射频接口模块对应的钣金区域设计了可拆卸式的接口挡板，挡板通过M3自攻螺丝与主钣金框架连接，后期更换不同规格的射频接口时，只需要更换对应开孔的挡板即可，

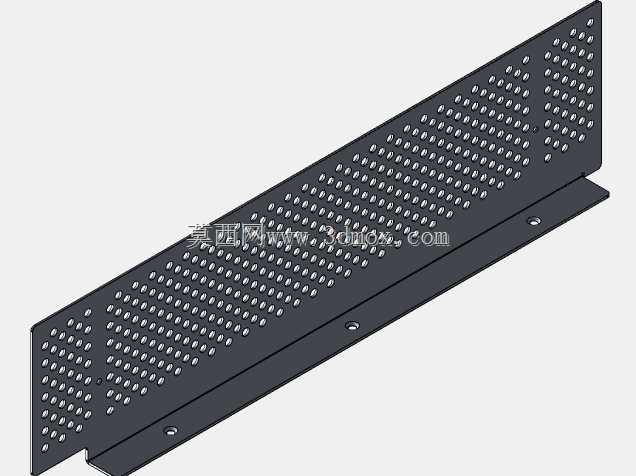

　　不需要整体更换主钣金框架，降低后期维护改造成本。散热组件的安装位在钣金布局中预留了直通风道，钣金件对应散热风扇的位置设计了阵列式通风孔，通风孔的开孔率控制在65%以上，同时在通风孔周边设计了1mm高的挡风翻边，避免气流从侧边散逸，引导气流直接吹过核心发热元器件表面，提升散热效率。整套钣金布局的走线槽全部采用一体化折弯成型，在主钣金框架的侧边设计了宽度8mm的走线槽，走线槽边缘做了R0.8mm的圆角处理，避免划伤线材绝缘层，同时每隔30mm设计了一个扎带固定孔，方便线材整理固定，避免设备运输过程中线材移位触碰发热元件。安装边界的设计充分考虑现场施工的操作空间，所有固定螺丝的安装位置都预留了至少15mm的螺丝刀操作空间，

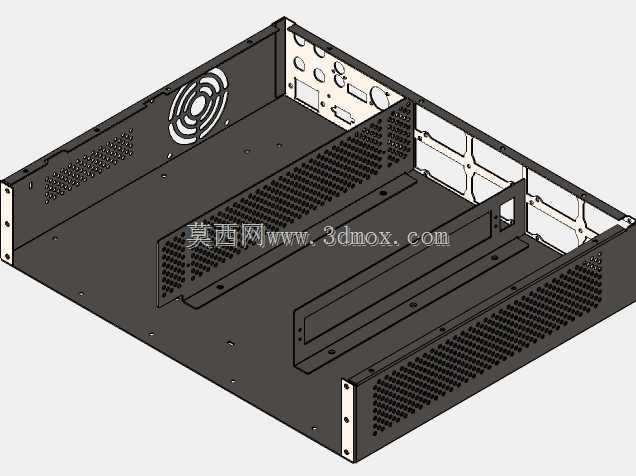

　　不需要特殊的转角工具即可完成所有装配工序，壁挂安装孔位设计成腰型孔，横向与纵向的调节余量均为5mm，可抵消现场安装时的定位误差，降低施工难度。钣金件之间的连接全部采用无焊接设计，通过折弯卡扣与自攻螺丝组合的方式完成固定，减少焊接带来的变形问题，所有折弯内角均采用R0.5mm的折弯半径，避免折弯处出现应力集中开裂的问题，钣金表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，具备基础的防腐蚀与绝缘性能，适配室内外非极端恶劣环境的使用需求。布局阶段还充分考虑了EMC电磁屏蔽需求，不同功能模块对应的钣金区域之间设计了10mm高的屏蔽折弯边，配合导电泡棉即可形成独立的屏蔽腔，避免电源模块的电磁干扰影响射频信号的接收灵敏度，所有钣金件之间的连接点都设计了导电接触位，喷塑时对接触位进行遮蔽处理，保证整个钣金框架形成连续的导电通路，可直接作为设备的接地导体使用，不需要额外设置接地铜排。
