外六角头部圆柱杆紧固连接件结构设计

　　这类外六角结构的紧固连接件，是机械装配、通讯设备组装、五金结构搭建场景里最常用的基础连接件之一，日常在通讯基站设备内部结构固定、消费电子外壳装配、小型工装夹具拼接的环节里，都能见到同结构紧固件的应用。它的核心作用是通过头部承压、杆部穿入安装孔后配合螺纹啮合，实现两个或多个带通孔零件的刚性压紧连接，保证被连接件在受振动、轻微冲击载荷的工况下不会出现相对位移或松脱。

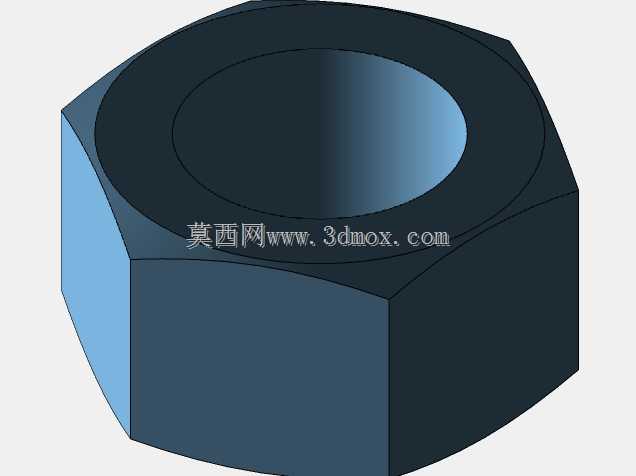

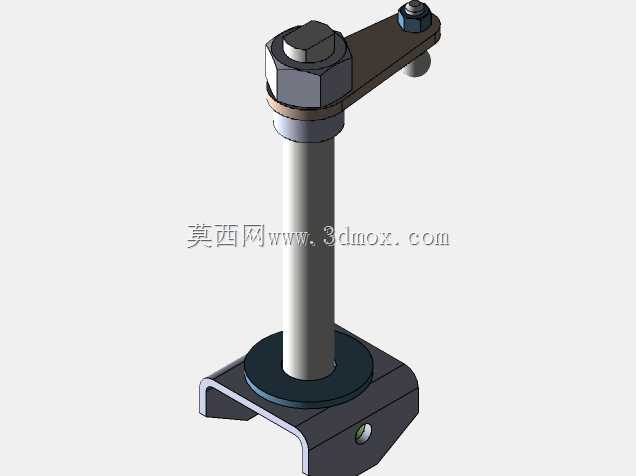

　　从结构设计逻辑来看，头部采用正六角形的外形，是为了匹配标准开口扳手、套筒扳手的施力面，六个受力平面均匀分布在头部周向，安装时扳手每旋转60度即可找到新的卡合位置，即使在安装空间狭窄、扳手转动角度受限的通讯设备内部走线间隙里，也能顺利完成拧紧操作，相比一字槽、十字槽的头部结构，六角头的受力接触面积更大，拧紧过程中不容易出现打滑、槽口崩损的问题，能承受更大的拧紧扭矩，适合需要一定预紧力的连接场景。头部下端与杆部衔接的位置做了微小的圆角过渡处理，避免热处理和拧紧受力时出现应力集中导致头部断裂的问题，头部的下表面是平整的承压面，安装时会直接贴合被连接件的表面，把拧紧的压力均匀分散到接触区域，不会压伤较薄的钣金或塑料壳体表面。

　　杆部采用等直径圆柱结构，设计时需要严格控制杆部的外径公差，保证杆部和被连接件的安装孔之间保持合理的间隙配合，间隙过大会导致连接后两个零件出现错位偏移，间隙过小则会造成穿装困难，影响装配效率。杆部的长度需要根据被连接件的总叠厚来匹配，保证螺纹啮合长度达到杆径的0.8到1.2倍，既不会因为啮合长度不足导致螺纹滑牙，也不会因为螺杆过长突出螺母表面过多，占用额外的设备内部空间，在通讯类小型设备的结构设计里，安装空间的余量通常很小，杆部长度的控制直接影响整体结构的紧凑性。

　　从安装边界的角度考量，这类紧固件的六角头部对边尺寸是安装时需要重点预留的空间参数，设计安装位时不仅要留出杆部穿过的通孔，还要在头部一侧预留足够的扳手操作空间，保证套筒或扳手能够完全套入头部，不会被周边的筋位、走线槽、其他元器件干涉。如果是安装在设备外观面的位置，头部的六角棱边还会做微小的倒角处理，避免安装后锐边划伤操作人员，同时也能提升外观的一致性。

　　在实际选型应用中，不同工况下会对杆部的表面处理、材质强度做对应调整，比如在户外通讯设备上使用的版本，会做镀锌或达克罗表面处理来提升防锈能力，在有导电连接要求的装配位置，会选用铜质或不锈钢材质的版本来保证接触电阻稳定，而在需要轻量化的消费电子结构里，还会在保证强度的前提下缩小头部厚度和杆径，降低整体重量。建模过程中需要重点保证六角头部的对边尺寸、对角尺寸、头部厚度、杆部直径的参数符合通用紧固件的标准规范，这样生产出的零件才能和标准扳手、标准安装孔完全适配，不会出现无法装配的问题，同时衔接位置的圆角、头部端面的倒角这些细节结构也不能省略，这些细节直接影响零件的实际加工良率和装配使用体验。
