直动式膜片电磁阀结构设计方案

　　在民用净水设备、小型气动控制回路、低压流体输送管路的配套选型里，这类直动式膜片电磁阀的出镜率一直很高，区别于大口径的先导式电磁阀，它不需要依赖管路前后的压差就能完成启闭动作，哪怕是零压启动的工况下也能可靠动作，这点在小型供水系统、家用净水机的进水控制场景里优势格外明显，毕竟这类场景经常出现管路静压不足的情况，要是选了先导结构的阀，很容易出现启闭不到位、内漏的问题。

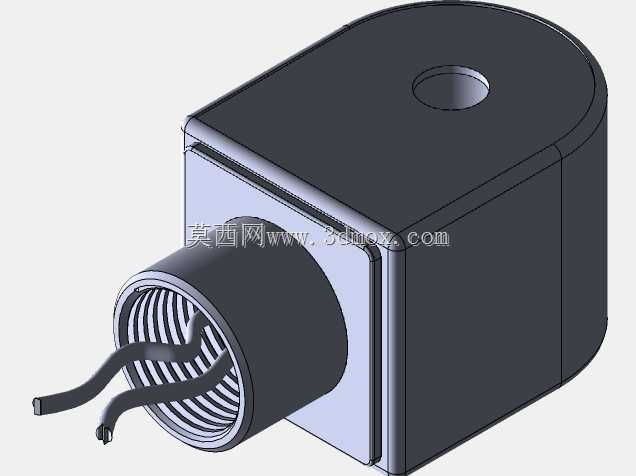

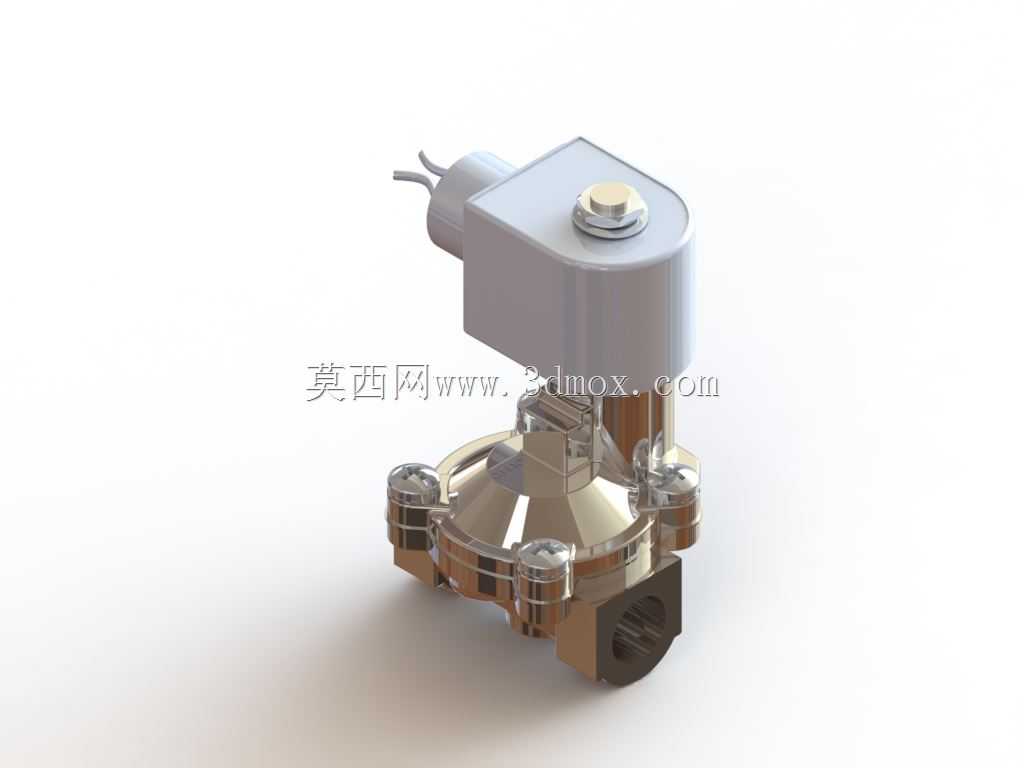

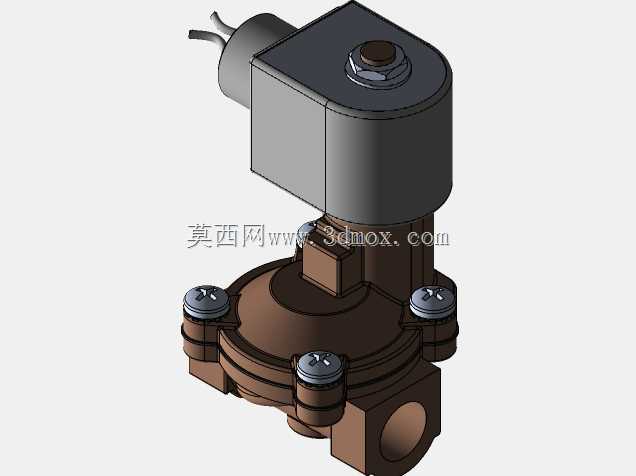

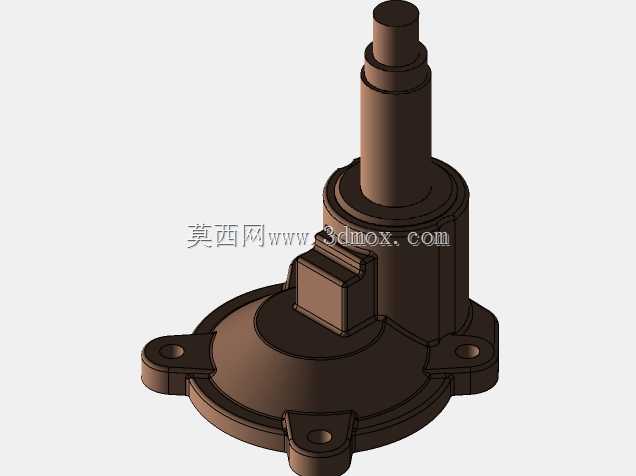

　　从结构设计的逻辑来看，这款阀采用了上下分体式的结构布局，上部是电磁驱动的线圈总成，下部是流体过流的阀身总成，两者之间通过密封膜片做物理隔离，这样的设计首先解决了线圈部分接触流体的问题，哪怕过流的是普通自来水、轻度腐蚀性的弱酸弱碱流体，也不会侵蚀到上部的漆包线与铁芯结构，能大幅提升部件的使用寿命。上部的线圈外壳做了圆角过渡的方型结构，不是传统的圆柱线圈壳，这种设计一方面是方便自动化产线的夹取装配，另一方面在多阀并排安装的阀组里，方型外壳的定位一致性更好，不会出现圆柱件旋转偏移的问题，侧面预留的引线出线口做了轴向的出线导向，能避免布线时引线根部反复弯折导致的线芯断裂，很多现场故障都是引线处的密封失效或者线芯折断，这个细节在做结构评审的时候是要重点核对的。

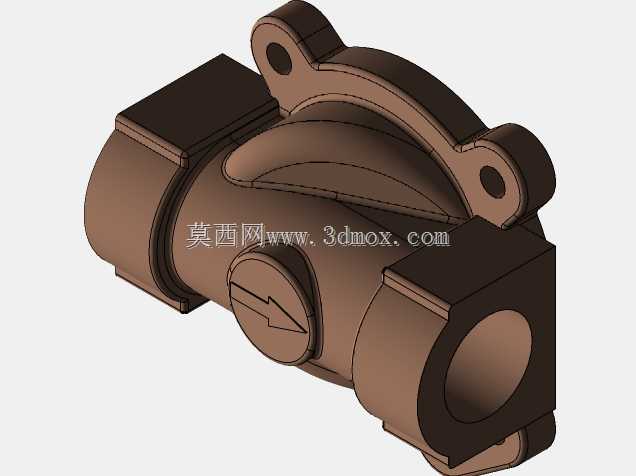

　　下部的阀身采用了锻造黄铜的基体材质，进出流道采用了内螺纹的连接方式，这种连接方式的适配性很强，不管是接PPR管路的内丝直接，还是接气动软管的快插接头，都能通过标准螺纹转接，不需要做特殊的定制接口。阀身的流道设计做了平滑的圆弧过渡，没有直角的流道突变，能有效降低流体通过时的压损，同时减少流道内的紊流噪音，这点在民用设备里尤其重要，要是阀工作的时候出现明显的水流啸叫，终端用户的使用体验会非常差。膜片的固定采用了周边压合、中心带导向堵头的结构，中心堵头对准阀身上的泄压孔，当线圈通电的时候，上部的动铁芯被磁力吸起，泄压孔打开，膜片上部的腔室压力快速释放，膜片在下部流体压力的作用下向上抬起，阀门就处于全开状态；当线圈断电的时候，动铁芯在复位弹簧的作用下堵住泄压孔，流体通过膜片上的节流孔慢慢填充膜片上部的腔室，上下形成压差之后把膜片紧紧压在阀座上，完成关闭动作，这种结构的启闭冲击很小，不会出现水锤效应，对管路的其他元件能起到很好的保护作用。

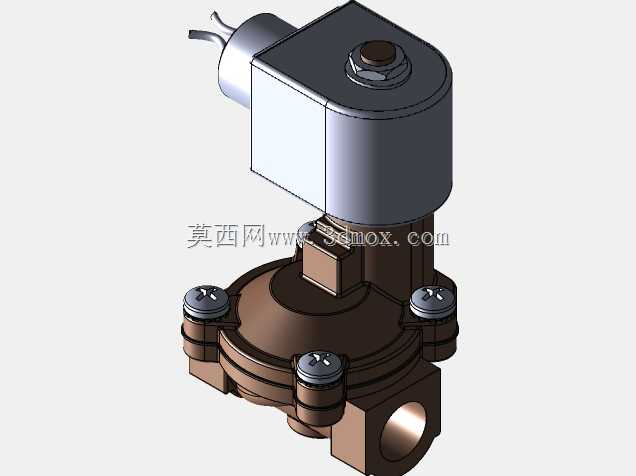

　　做安装边界校核的时候要注意，这款阀的线圈部分是突出于阀身中心的，所以在做管路排布的时候，阀身上方要预留足够的接线与检修空间，不能把线圈部分紧贴墙面或者其他设备安装，不然后期更换线圈或者检修引线的时候根本没有操作空间。进出水口的轴线是在同一条水平线上，属于直通式的安装结构，安装的时候要注意阀体上标注的流体方向箭头，不能反向安装，反向安装的话膜片的受力逻辑会被打乱，会出现关不严或者打不开的问题。线圈的顶部设置了手动操作的按钮，在设备调试或者线圈断电需要临时通流的时候，可以按下顶部的手动按钮强制顶开动铁芯，让阀门处于开启状态，这个功能在产线调试、管路排空的时候非常实用，不需要特意给线圈供电就能完成管路的通断操作。

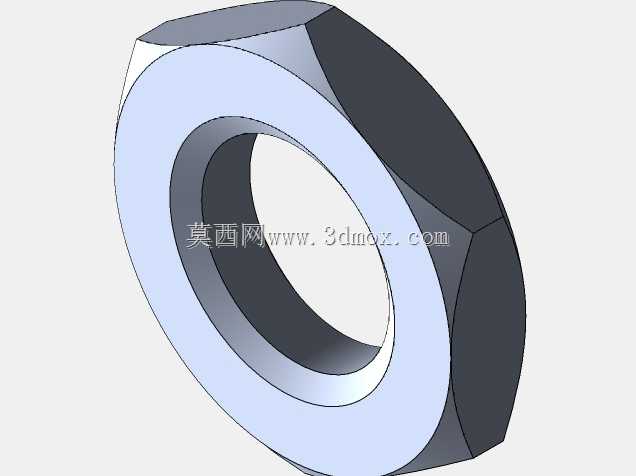

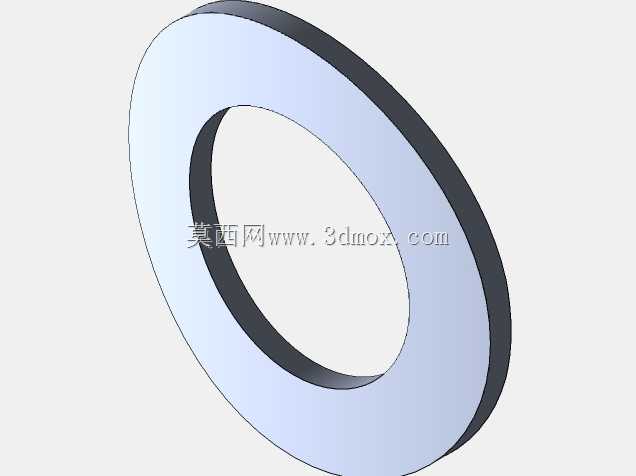

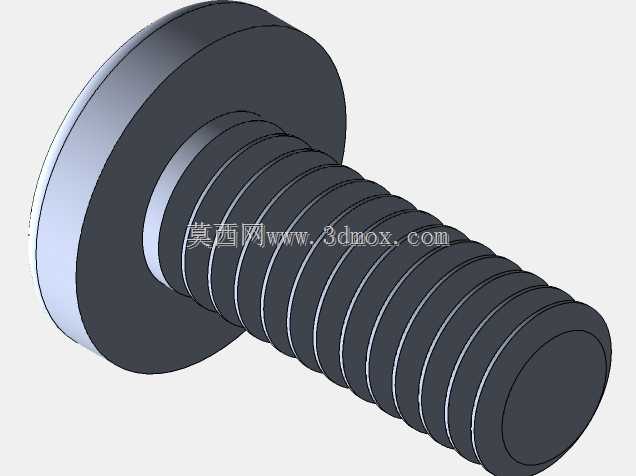

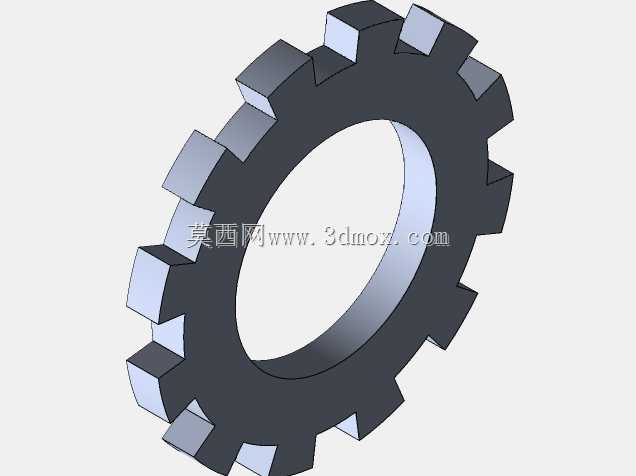

　　从密封设计的角度来说，膜片采用的是丁腈橡胶材质，适配常规的水、空气、低压油气等介质，如果是过高温流体或者强腐蚀介质，只需要更换对应的氟橡胶或者三元乙丙橡胶膜片就行，上部的线圈总成和阀身的连接尺寸是通用的，不需要改动整体结构就能完成不同介质的适配，这点对于做系列化产品设计来说非常友好，能大幅减少零部件的种类，降低生产与仓储的成本。阀身上的几个固定螺栓采用了对称均布的布局，拧紧的时候要采用对角分次拧紧的方式，不能单个螺栓一次拧死，不然会出现膜片压合不均匀的问题，导致使用过程中出现外漏，这点在装配工艺文件里必须明确标注，很多小厂生产的同类阀出现外漏问题，大多是装配时螺栓拧紧顺序不对、压合力不均导致的。

　　在实际的工况适配里，这类阀通常用在通径15mm以下的低压管路里，工作压力一般在0-1.0MPa的区间，完全能覆盖民用供水、小型气动系统、园林灌溉、小型设备冷却回路的使用需求，它的结构紧凑，整体重量不大，哪怕是装在塑料管路或者薄壁管路上，也不会因为自重太大导致管路接头受力变形。和传统的球阀、闸阀相比，它可以通过电信号实现远程自动控制，不需要人工手动操作，很适合接入自动化的控制系统里，实现定时供水、液位联动控制、压力联动控制这类自动化功能，现在很多智能净水设备、自动灌溉系统、小型空压机的卸荷回路里，用的都是这类结构的电磁阀，可靠性经过了很多年的市场验证，只要选型的时候匹配好介质、压力、电压参数，基本不会出现大的故障。
