机加工用左右分置式沟槽刀座结构

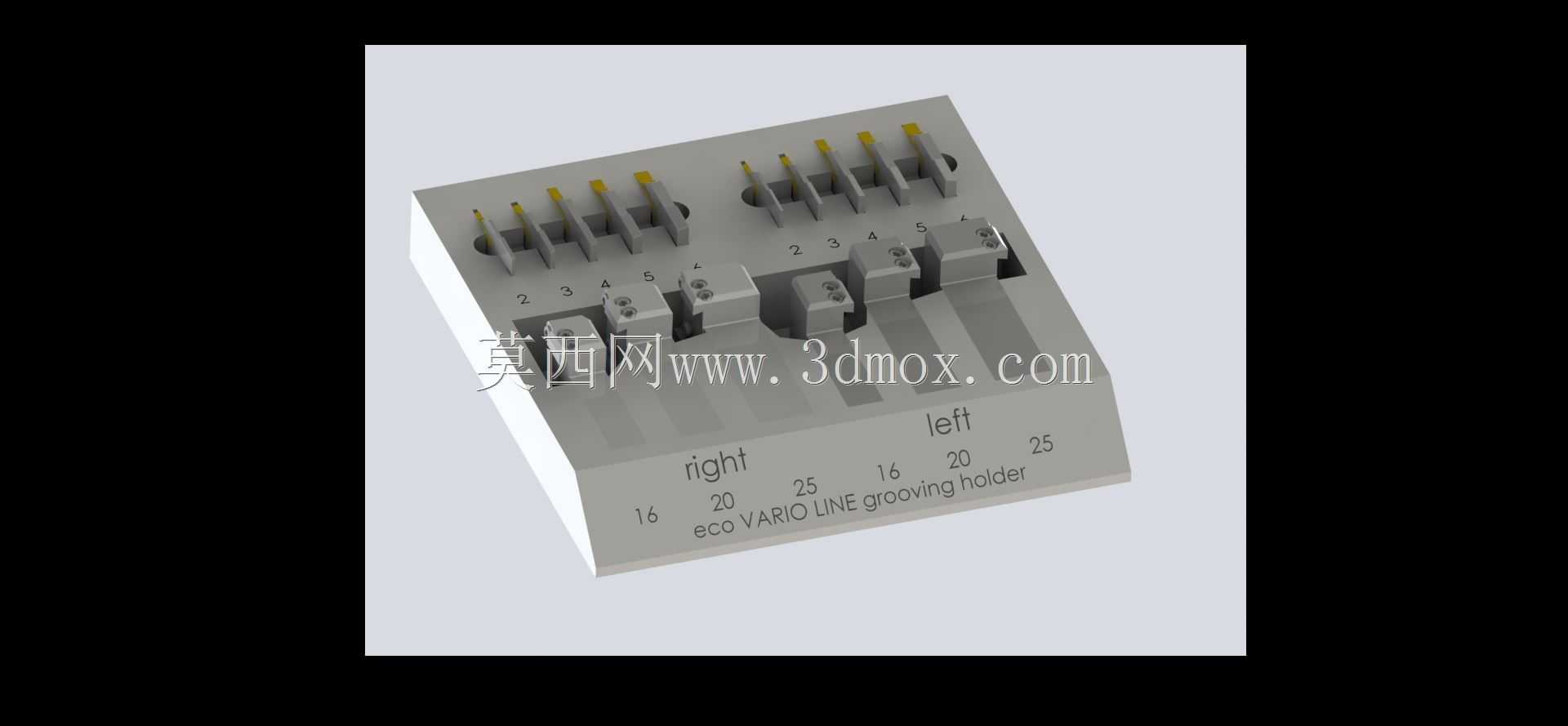

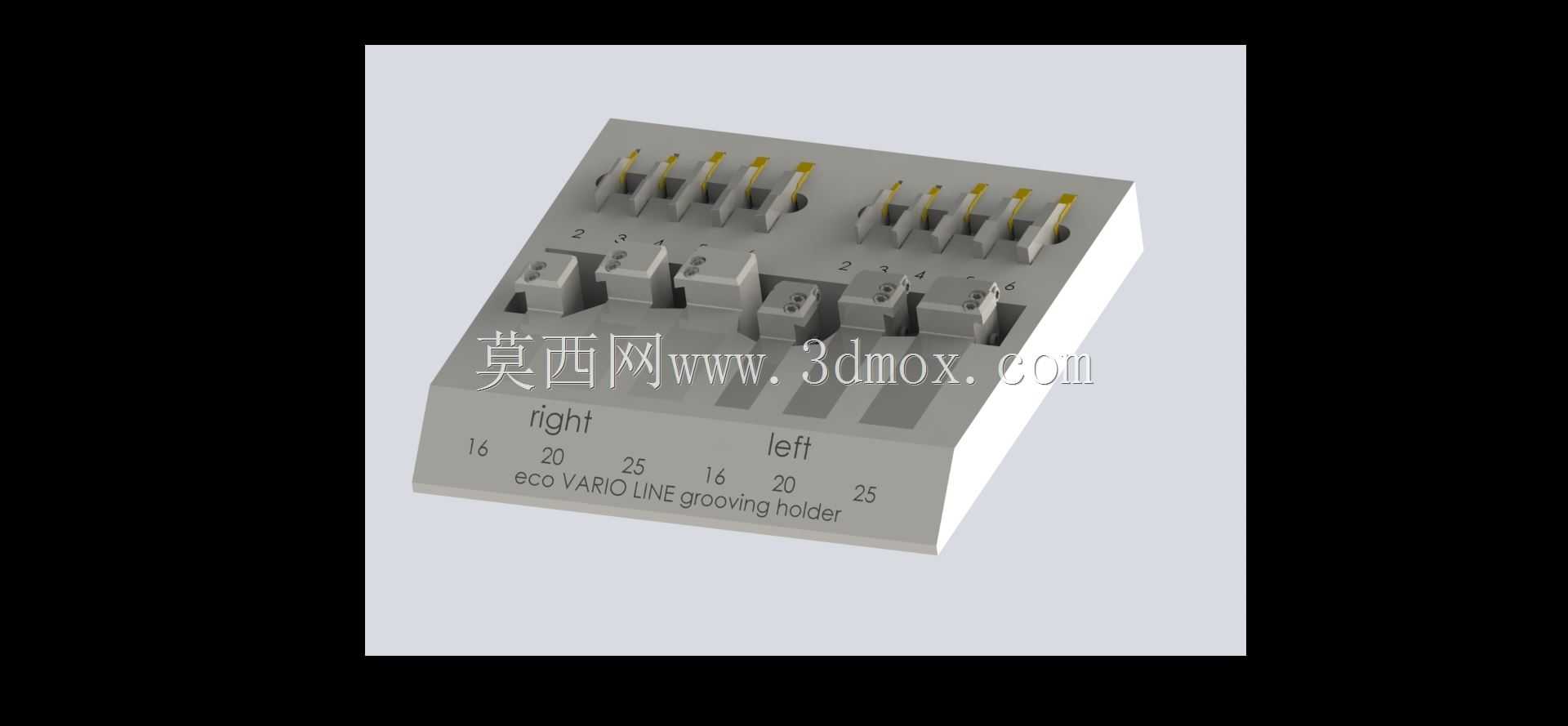

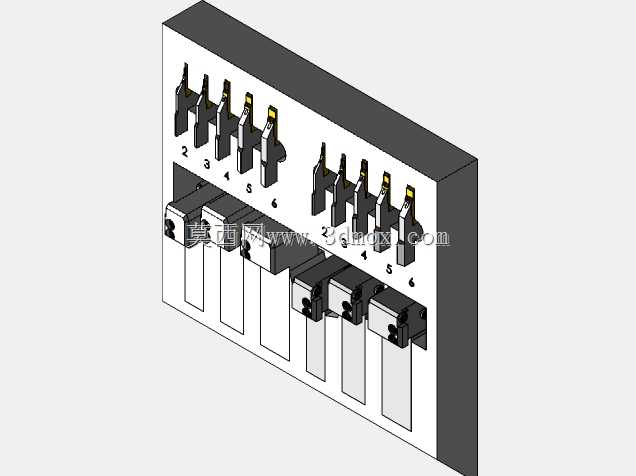

　　在数控车床的批量轴类、套类零件加工场景里，沟槽加工是占比不低的工序，不管是退刀槽、密封槽还是卡簧槽的切削，都需要刀座给切槽刀提供稳定的装夹支撑，避免切削过程中出现振刀让槽宽超差、槽壁粗糙度不达标的问题。这款沟槽组刀座采用左右对称分块布局，单块基座上集成了4个独立装夹位，能同时装夹8把不同刃宽的切槽刀，覆盖16mm、20mm、25mm等常用切深工况，不用在加工过程中频繁停机换刀，能有效缩短中小批量零件加工的辅助时间。从结构设计来看，基座采用整体式方块结构，底部做了平整的安装基准面，和车床刀塔的贴合面平面度控制在0.02mm以内，保证装夹后刀具的Z向定位精度，每个装夹位都设计了对应的锁紧螺钉孔，

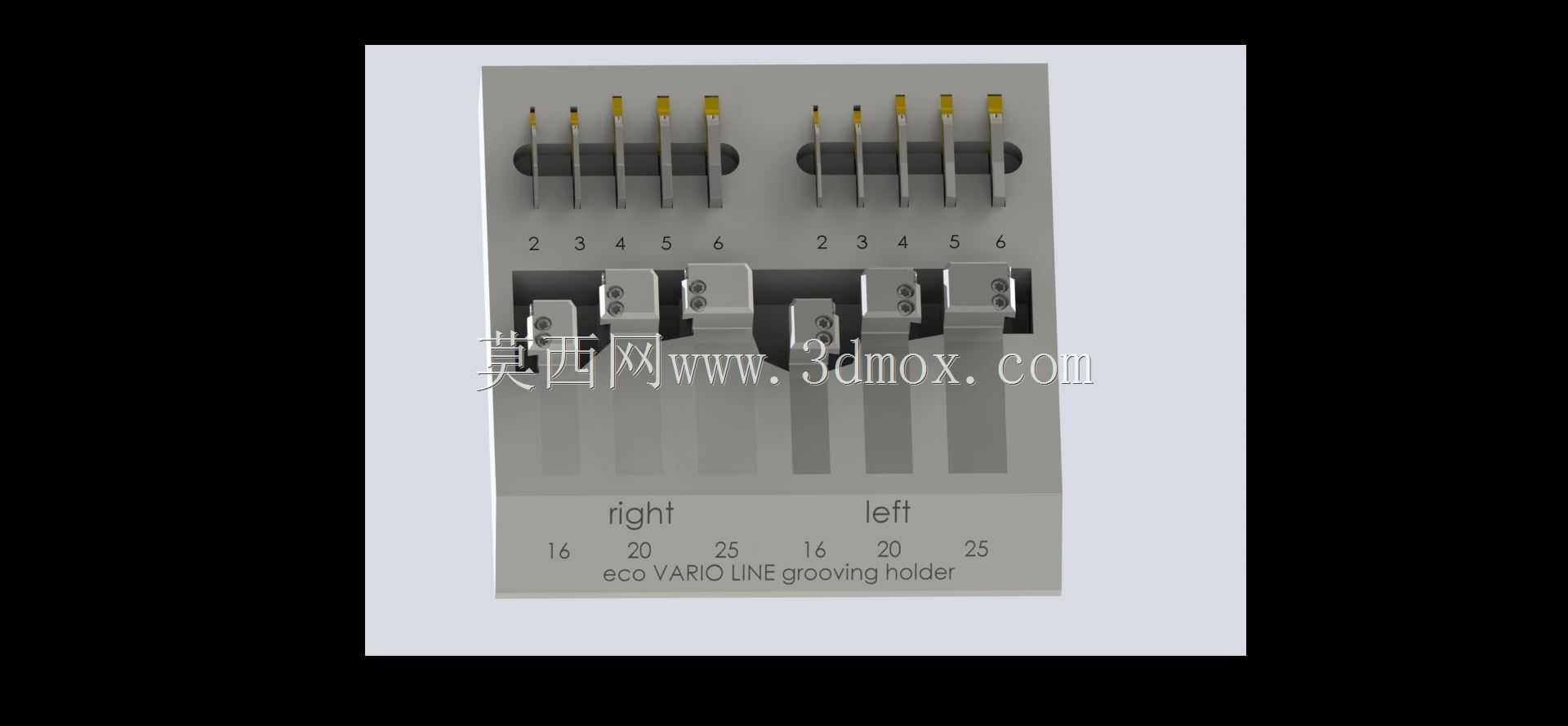

　　装夹切槽刀时可以通过侧面的紧定螺钉顶紧刀杆，锁紧力均匀分布在刀杆接触面上，不会出现单面点受力导致刀杆偏斜的问题。刀座上的每个装夹位都做了清晰的数字标识，从1到4对应不同的刀位编号，操作人员在对刀、换刀的时候能快速对应刀补参数，减少调机时的对位错误。左右分置的布局把右手刀、左手刀的装夹区域做了明确区分，右侧区域装夹正向走刀的外圆切槽刀，左侧区域装夹反向走刀的切槽刀，加工零件两端的沟槽时不用反转主轴或者重新装夹刀具，一次装夹就能完成轴件两端沟槽的切削工序。安装边界上，单块刀座的长宽尺寸适配常规的卧式数控车床四方刀塔、液压刀塔的安装槽距，基座厚度控制在标准刀塔装夹厚度范围内，不需要额外加装垫块就能直接固定，

　　装夹后刀具的刀尖高度和标准车刀刀尖高度一致，不用额外调整刀塔高度就能直接对刀使用。在实际切削测试中，这款刀座装夹2mm刃宽的切槽刀加工45号钢时，进给量给到0.15mm/r、切削速度120m/min的工况下，刀座没有出现明显的共振，加工出的槽壁粗糙度能稳定达到Ra1.6，槽宽尺寸公差能控制在0.03mm以内，满足常规零件的沟槽加工精度要求。每个刀位的刀杆安装孔都做了定位止口，刀杆插入后能自动对齐中心高，对刀时只需要微调X向参数就能完成对刀，对新手操作人员也比较友好，不用反复核对刀尖高度差。刀座的基座边角都做了倒角处理，安装时不会刮伤操作人员的手部，也不会和刀塔上的其他相邻刀具发生干涉，相邻刀位之间的间距留足了排屑空间，

　　切屑能顺着刀座侧面的斜面顺利排出，不会堆积在刀位之间缠绕刀杆。针对深槽加工的场景，刀座的装夹位深度做了加长设计，刀杆插入深度能达到刀杆直径的1.5倍，即使切削深度达到25mm时，刀杆也不会因为悬臂过长出现让刀现象，加工出的槽底平面度能保持在0.02mm以内，不会出现锥度或者鼓形的加工缺陷。
