机加工工位可调式虎钳挡料定位组件

　　在常规铣床、磨床、钻床的单件小批量加工场景中，普通机用虎钳的固定钳口仅能提供单侧夹紧定位，当需要对批量工件做统一的轴向定位、或是对长条形工件做伸出长度限位时，往往需要操作人员反复测量工件伸出钳口的长度，不仅辅助工时占比高，多次装夹的定位一致性也难以稳定控制，这款可调式虎钳挡块正是针对这类工位痛点设计的配套工装配件。

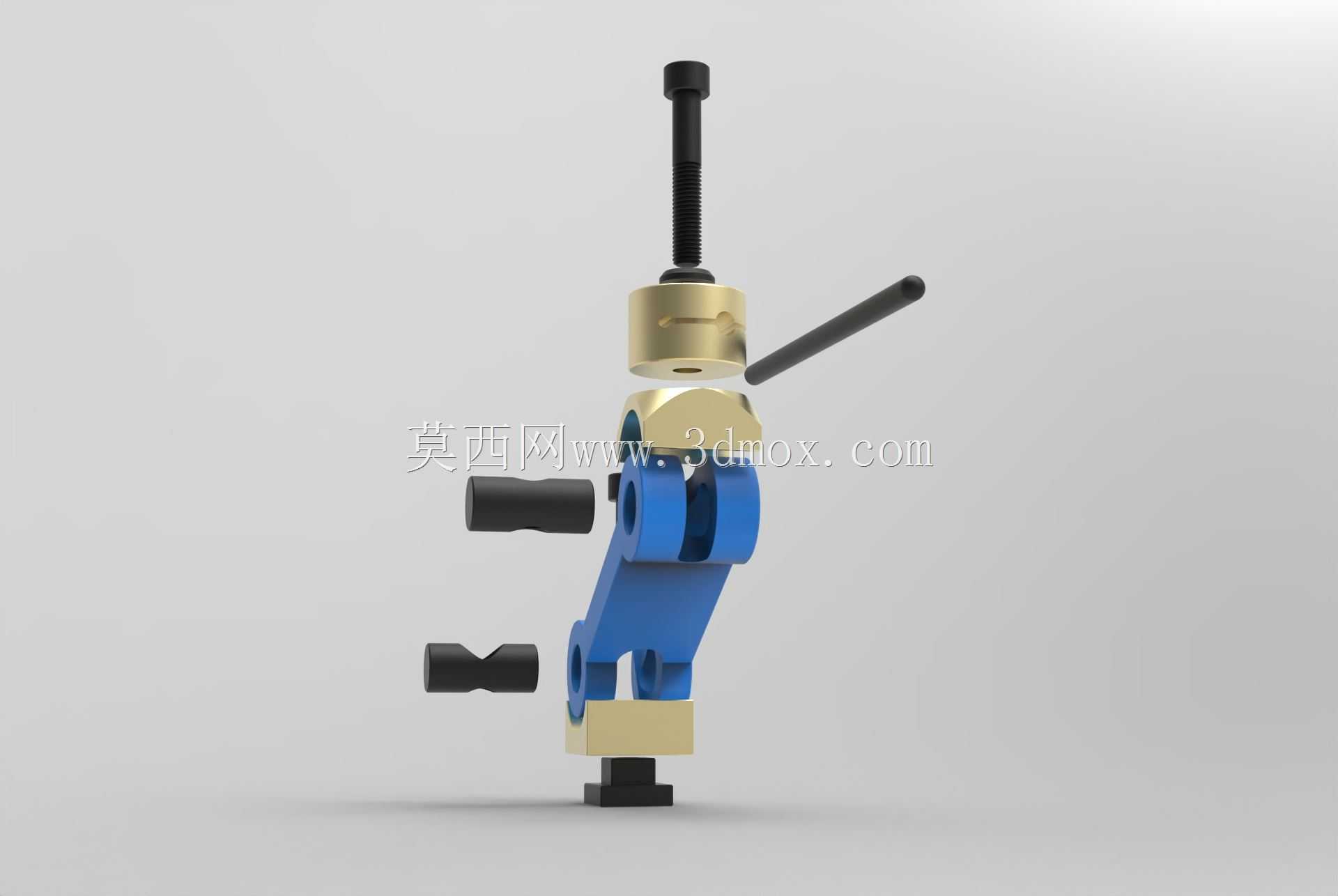

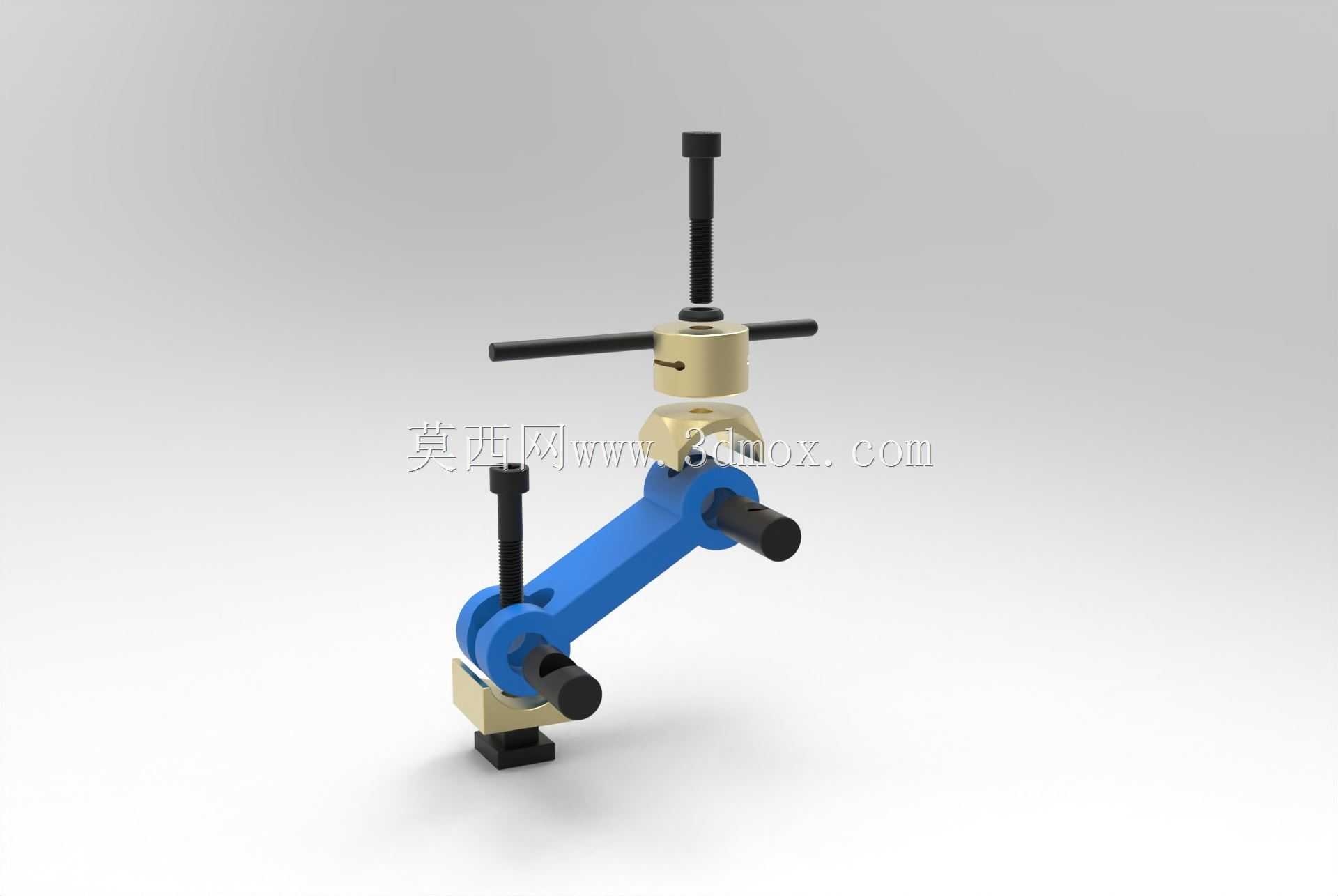

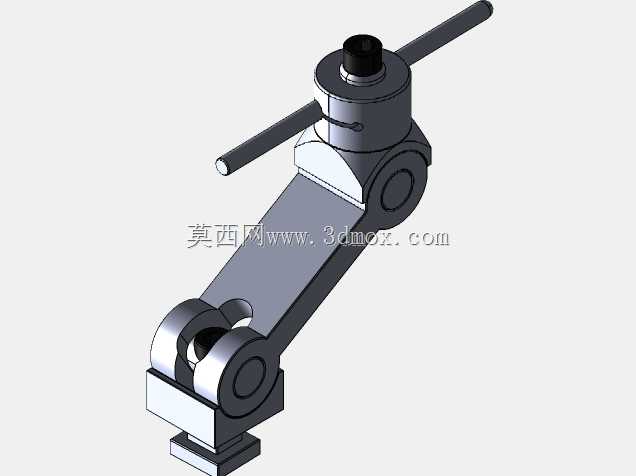

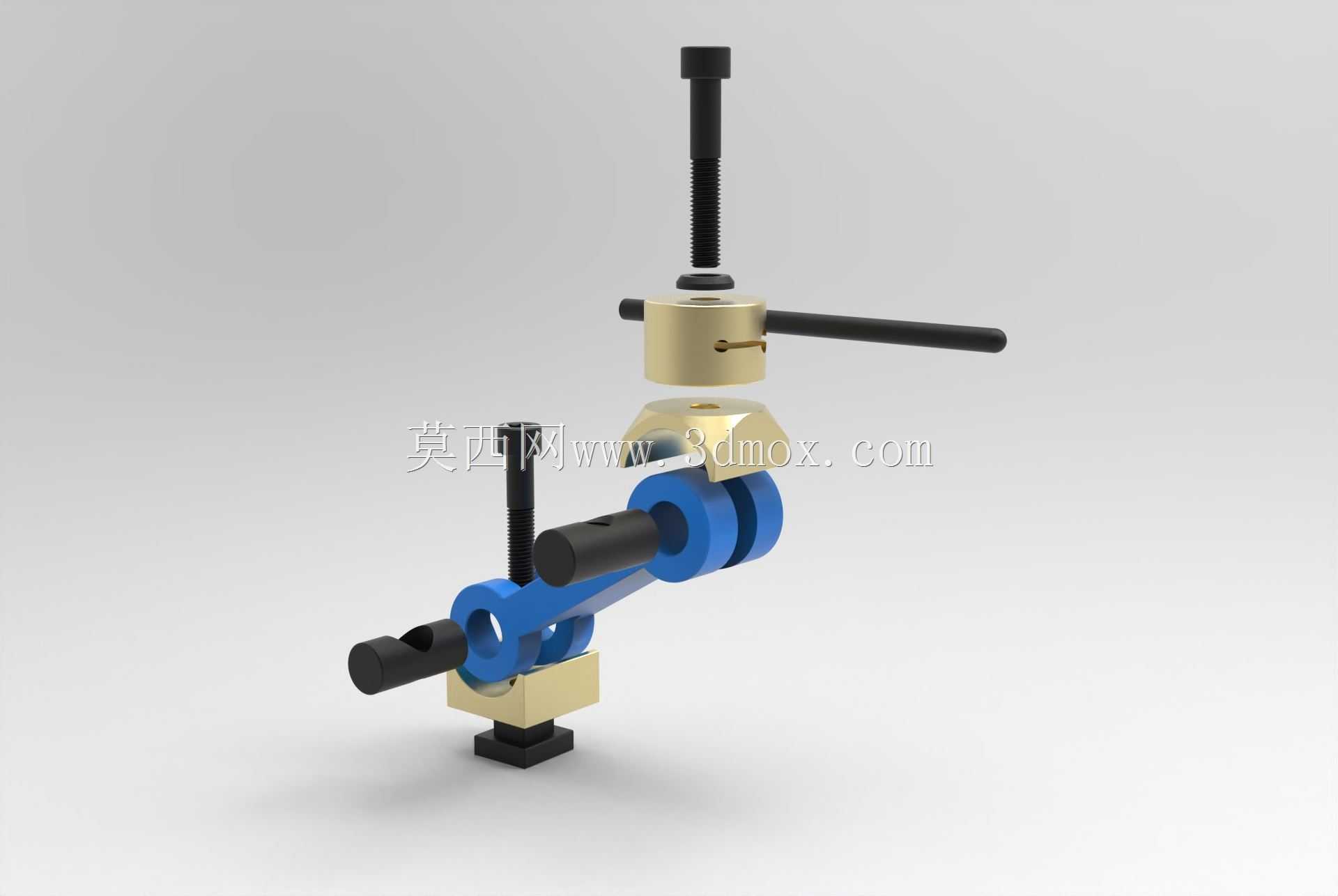

　　该组件的安装基准完全适配标准机用虎钳的T型槽结构，底部定位块采用与虎钳槽宽匹配的矩形定位结构，安装时无需对虎钳做任何改造，直接将底部定位块嵌入虎钳工作台的T型槽内即可完成安装基准的固定，适配槽宽覆盖常规100mm、125mm、150mm规格机用虎钳的通用T型槽尺寸，安装后不会与虎钳的原有夹紧行程产生干涉。组件的核心调节结构采用偏心锁紧与连杆摆动结合的结构，上部的T型操作杆为锁紧驱动部件，转动操作杆时，内部的偏心轴会带动锁紧块完成对T型槽侧壁的顶紧，无需额外扳手即可完成挡块在T型槽任意轴向位置的快速固定，锁紧后可承受常规铣削加工的轴向切削力，不会出现定位偏移。

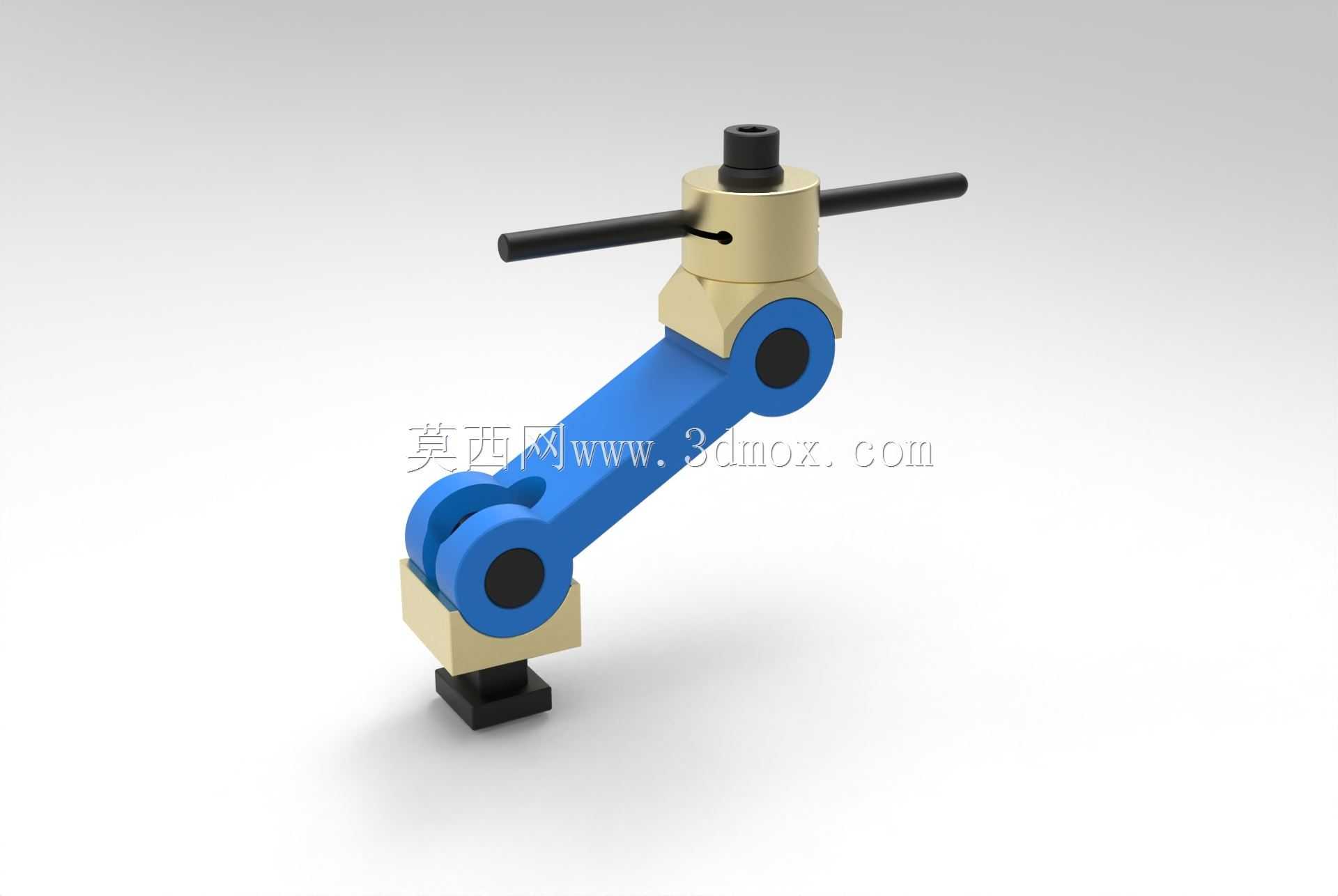

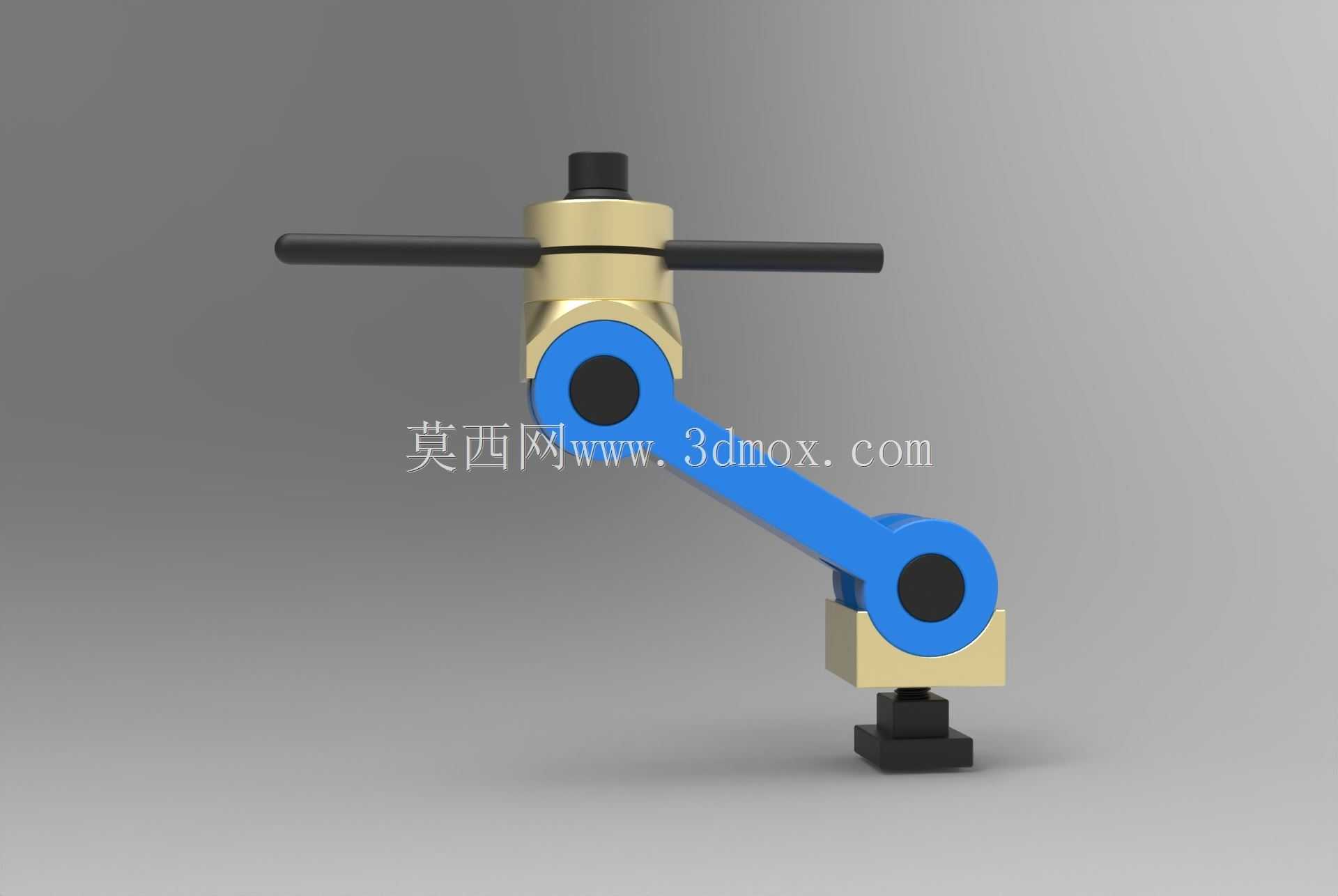

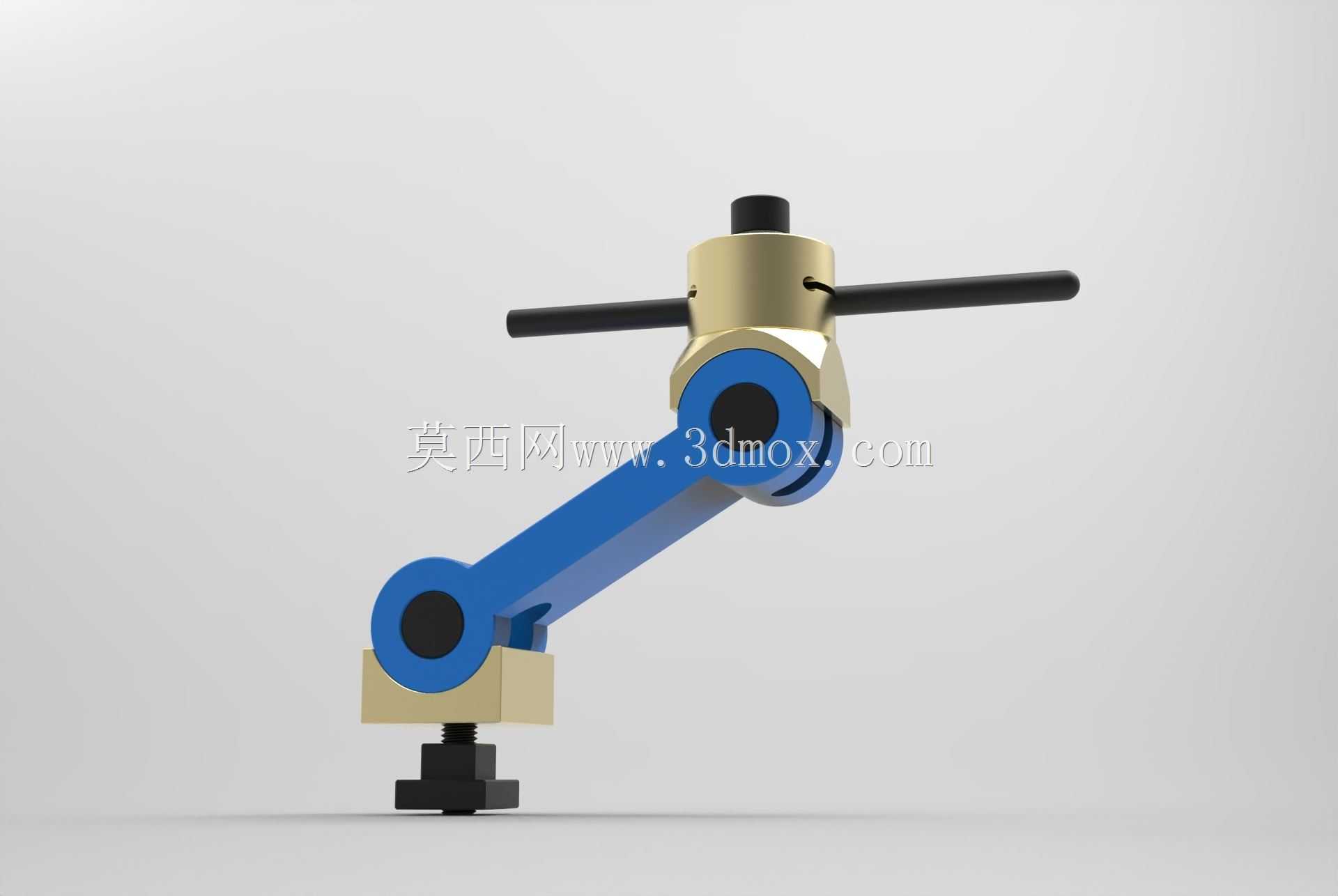

　　连接底部定位块与上部挡料头的蓝色连杆为长度调节部件，连杆两端采用铰接结构，可根据工件的装夹高度调整挡料头的竖直位置，当装夹较薄的片状工件时，可将连杆调整至水平低位，让挡料头的工作面与工件端面完全贴合；当装夹较高的方形毛坯时，可将连杆向上摆动至对应高度，避免挡料头位置过低无法接触工件端面的问题。挡料头的工作面采用淬硬处理的平整接触面，表面粗糙度控制在Ra1.6以内，与工件端面接触时不会划伤工件已加工表面，同时长期受工件撞击也不会出现凹陷变形，保证长期使用的定位精度。

　　从实际工位应用来看，这款挡块可覆盖三类常见加工场景：一是批量工件的定长切断工序，将挡块调整至对应伸出长度位置后，每一件工件只需顶住挡块即可完成轴向定位，无需反复测量伸出长度，装夹效率可提升40%以上；二是斜面工件的辅助定位，通过调整连杆的摆动角度，可让挡料头贴合带斜度的工件端面，配合虎钳夹紧完成异形工件的稳定装夹；三是多工位顺序加工的定位基准统一，当工件需要在虎钳上完成多次翻面加工时，可通过挡块设定统一的定位基准，减少多次装夹的累计误差。

　　设计过程中针对虎钳工位的常见操作问题做了多处细节优化：操作杆的长度设置兼顾了锁紧力矩与操作空间，转动时不会与虎钳手柄产生干涉；所有铰接位置都设置了耐磨衬套，长期反复调整也不会出现铰接间隙过大的问题；整体结构没有易脱落的小零件，在充满切削液与金属切屑的加工环境中，切屑不会进入结构内部造成卡滞，日常清理只需用压缩空气吹净表面即可，无需拆解维护。组件的整体外伸尺寸控制在合理范围内，安装后不会超出虎钳工作台的边界，不会影响机床的行程限位，也不会与刀具的走刀路径产生干涉，适配绝大多数立式加工中心、普通铣床的工位操作空间。
