手动凸轮式快速压紧夹持工装结构

　　在工装夹具的实际应用场景里，这类手动凸轮压紧结构的出镜率极高，不管是小型五金件的机加工工位定位、装配线的工件临时固定，还是检测工位的工件基准锁止，都能看到这类结构的身影。和螺旋压紧、气动压紧结构不同，凸轮夹具的核心优势在于操作行程短，单次扳动手柄即可完成压紧与释放动作，不需要像螺旋夹具那样反复旋转手柄，在高频次的上下料作业场景里，能大幅降低操作人员的动作幅度，压缩单工位辅助作业时间。

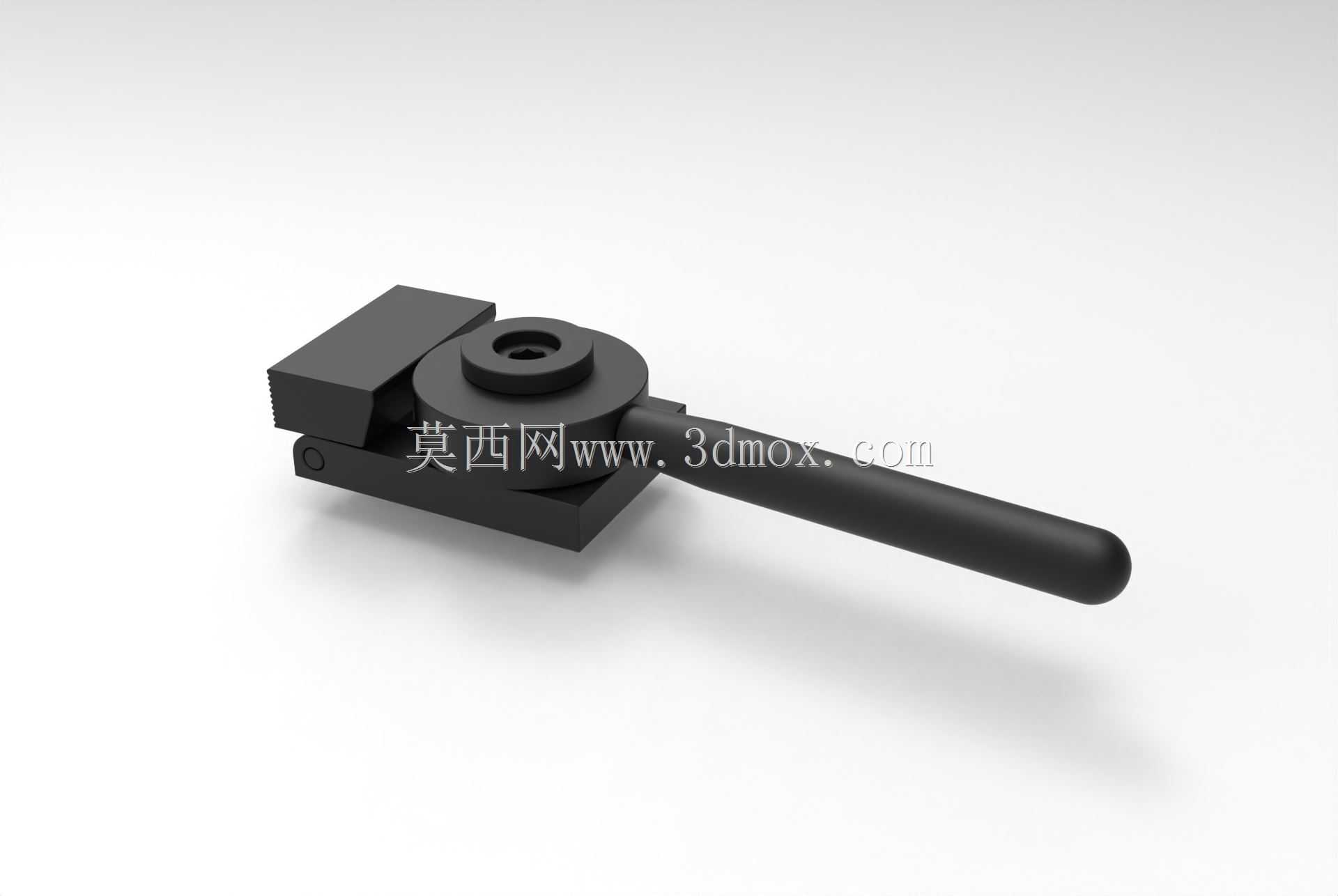

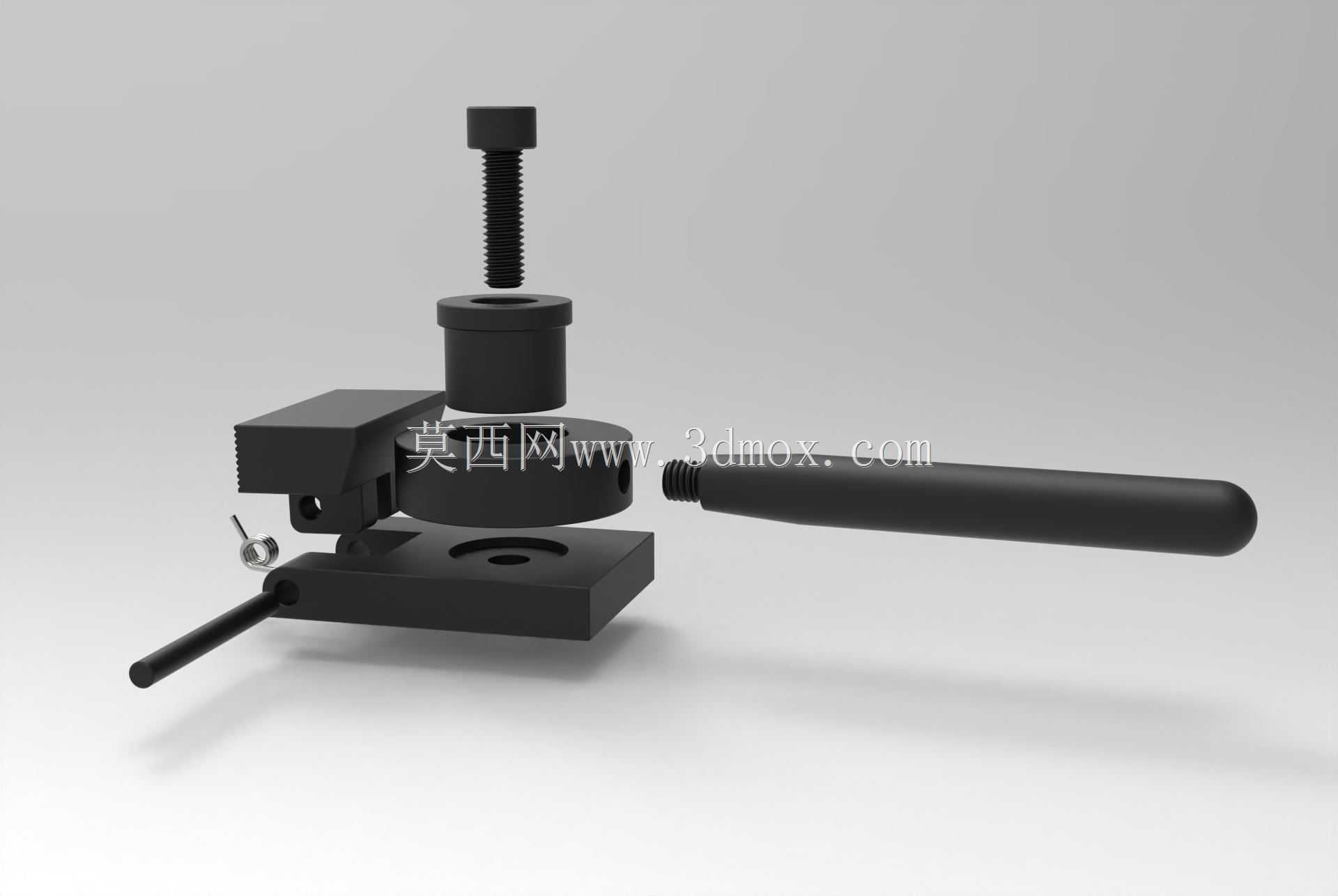

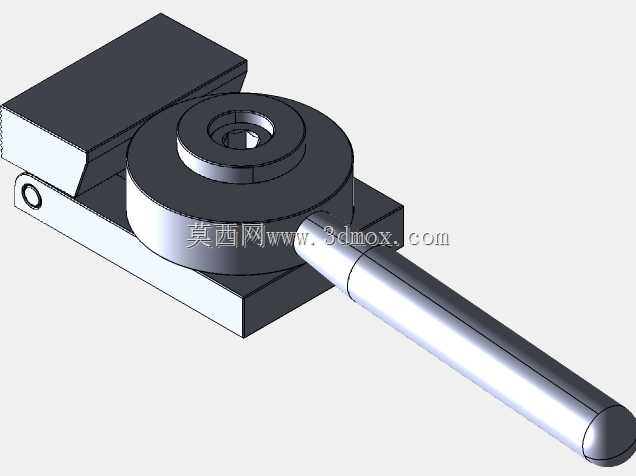

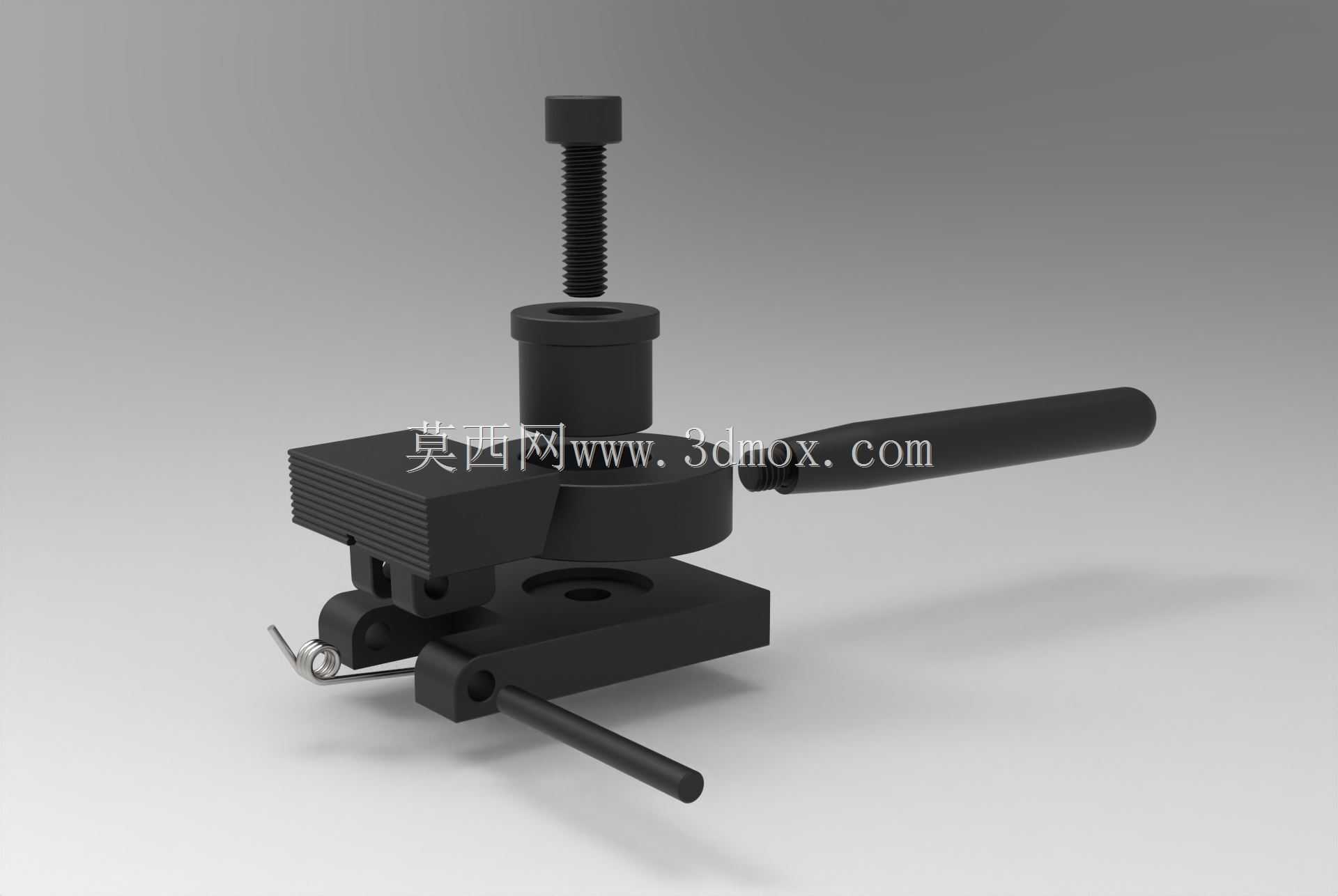

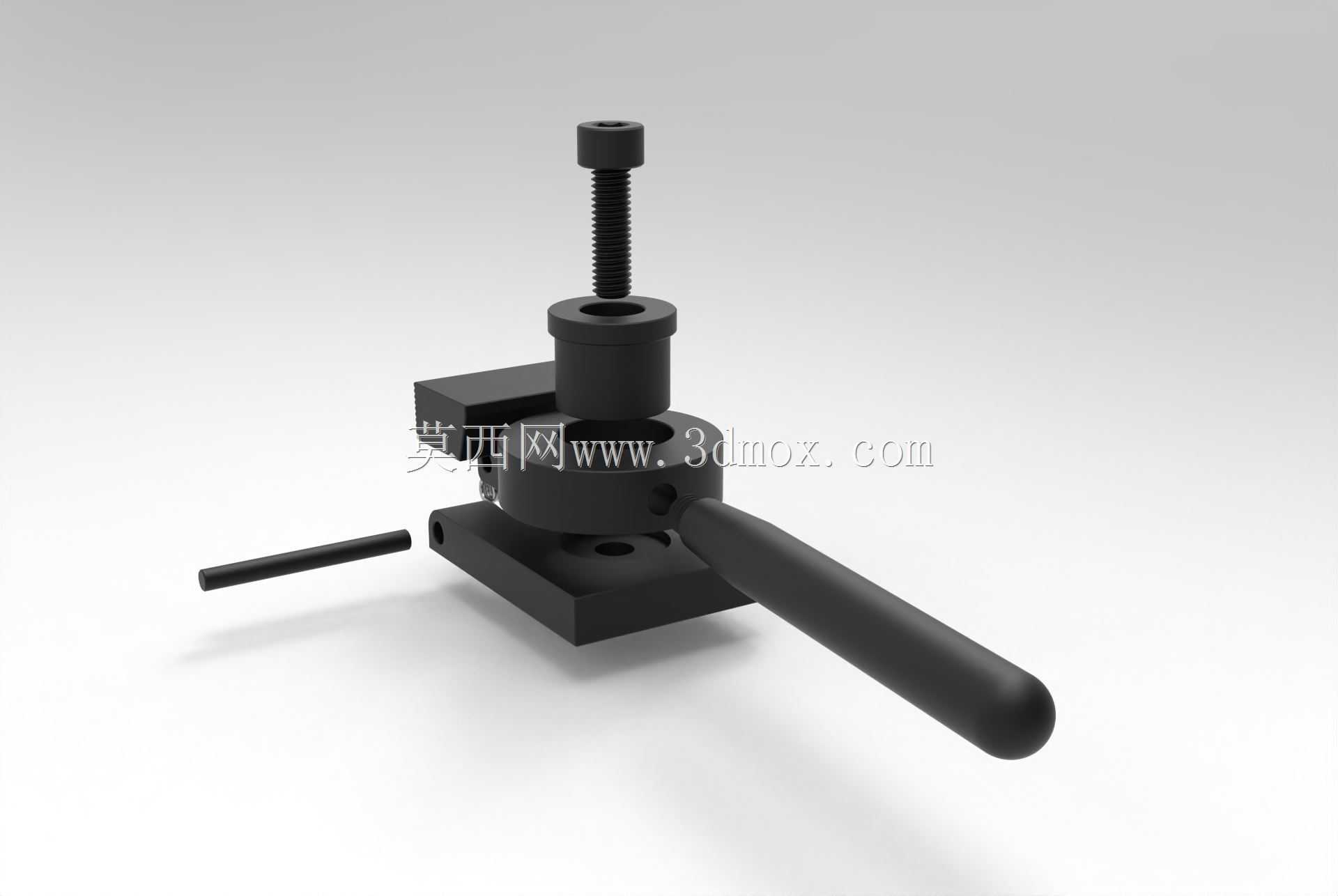

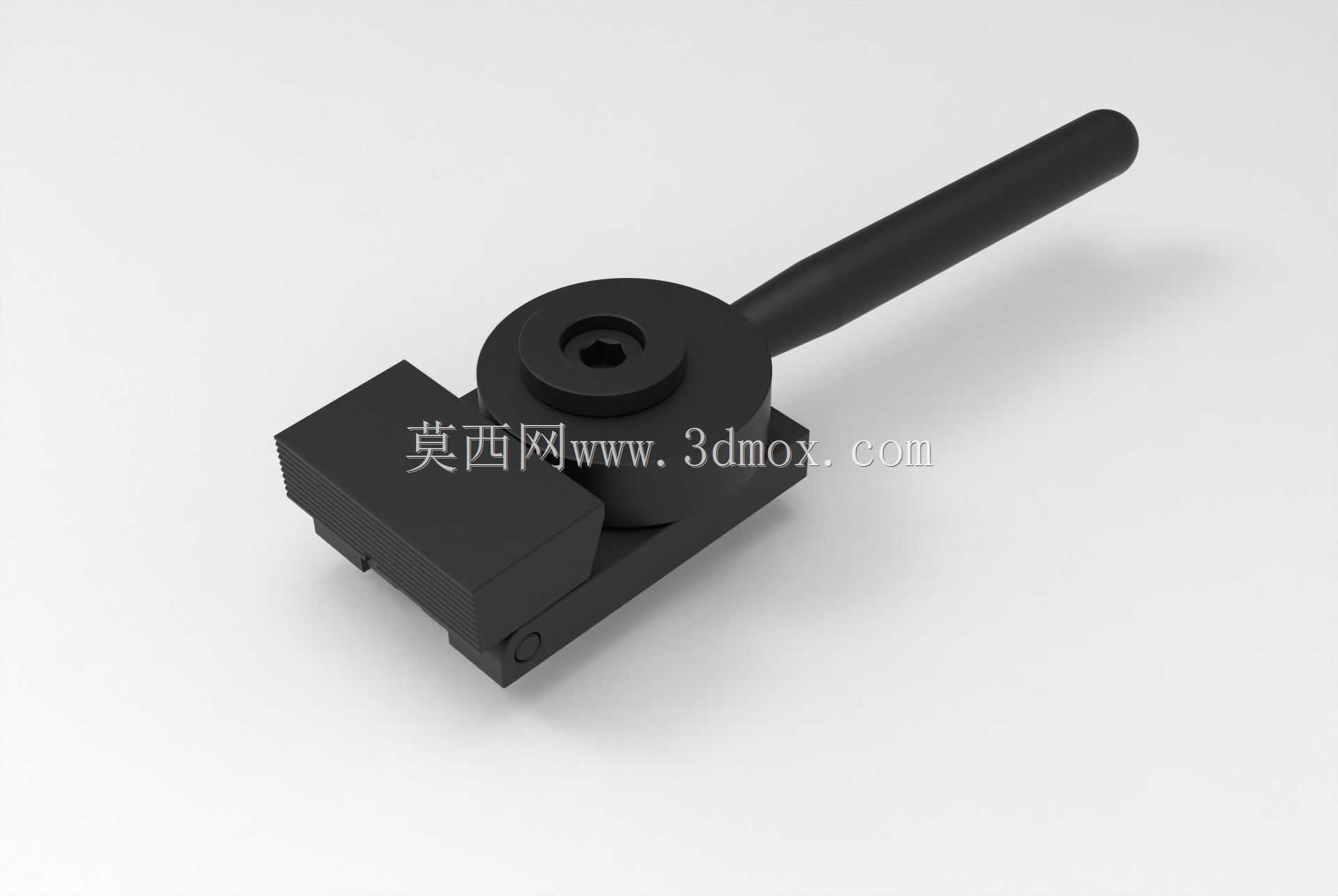

　　从功能特性来看，这款凸轮夹具采用偏心凸轮作为核心施力构件，手柄与凸轮为一体式刚性连接，扳动长手柄时，凸轮绕中心固定轴转动，利用偏心轮廓的升程推动压块向夹持基准面移动，最终将工件压紧在定位面上。结构上没有多余的传动环节，力的传递路径直接，整体刚性表现优异，压紧状态下不会因为切削振动、工件受力窜动出现松脱问题。夹具体的基座部分做了平直的安装底面，预留的内六角安装孔可以直接通过螺栓固定在工装台板、T型槽工作台或者专用焊接工装基板上，安装时不需要额外做适配转接板，只要保证安装面平面度在0.05mm以内，就能保证夹具的定位精度稳定。

　　设计思路上，这款结构优先考虑了手动操作的人机工程学，长手柄的握持段做了等直径的圆柱造型，表面没有尖锐棱角，扳动时手掌受力均匀，不会出现局部硌手的问题；凸轮的轮廓曲线采用了等速运动规律修正，升程段的压力角控制在许用值以内，既保证了足够的压紧行程，又避免了操作时出现自锁失效或者扳动力过大的问题。压块与凸轮接触的端面做了淬硬处理，硬度达到HRC45-50，长期反复使用不会因为接触应力过大出现压痕凹陷，延长了夹具的整体使用寿命。基座的夹持定位面做了精磨处理，平面度和表面粗糙度都满足精密装夹的要求，装夹薄壁件或者软质金属工件时，不会在工件表面压出明显的夹痕。

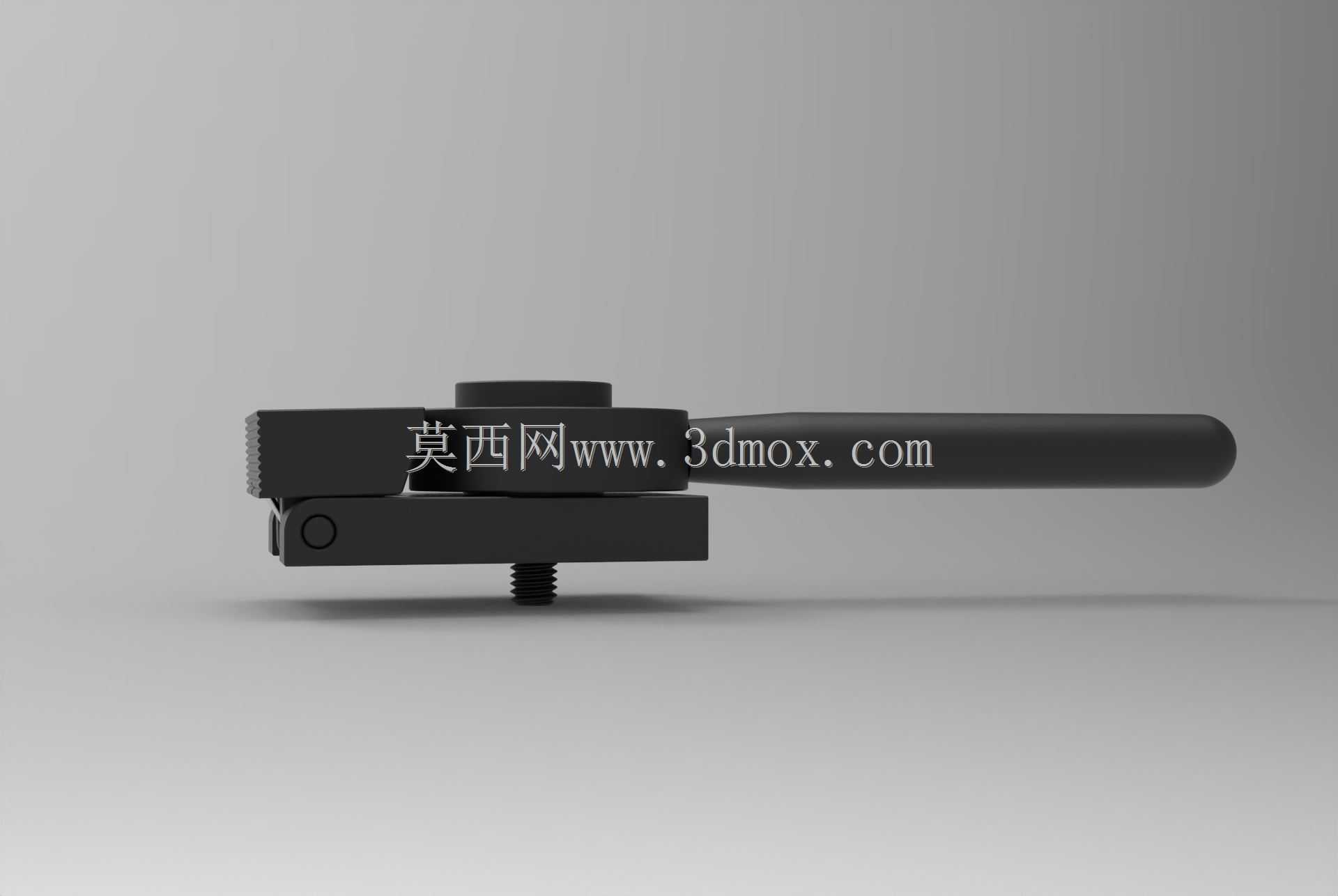

　　从安装边界尺寸来看，这款夹具的整体轮廓紧凑，基座的长宽尺寸适配多数小型工装的安装空间，手柄扳动的极限位置不会超出基座侧面过多，在多工位密集排布的工装板上安装时，相邻夹具的手柄不会出现运动干涉，最小排布间距可以控制在120mm以内，能有效节省工装台的可用空间。压紧行程覆盖了常规小型工件的厚度公差范围，不需要针对不同厚度的工件频繁调整压块初始位置，只要工件厚度在凸轮升程的补偿范围内，直接扳动手柄就能完成可靠压紧。日常维护也十分简便，只需要定期在凸轮转轴位置加注少量润滑脂，清理压块与基座接触面的切屑、油污，就能长期保持稳定的夹紧力，不需要复杂的拆解保养。在实际的铣削、钻削小型零件加工场景中，这类夹具的夹紧力完全可以满足常规切削参数下的工件固定需求，不会因为切削力的作用出现工件移位，相比气动夹具不需要布置气源管路，在没有压缩空气供应的零散工位、野外维修作业场景下也能正常使用，适配性极强。
