双孔梯形限位CP30挡块结构设计

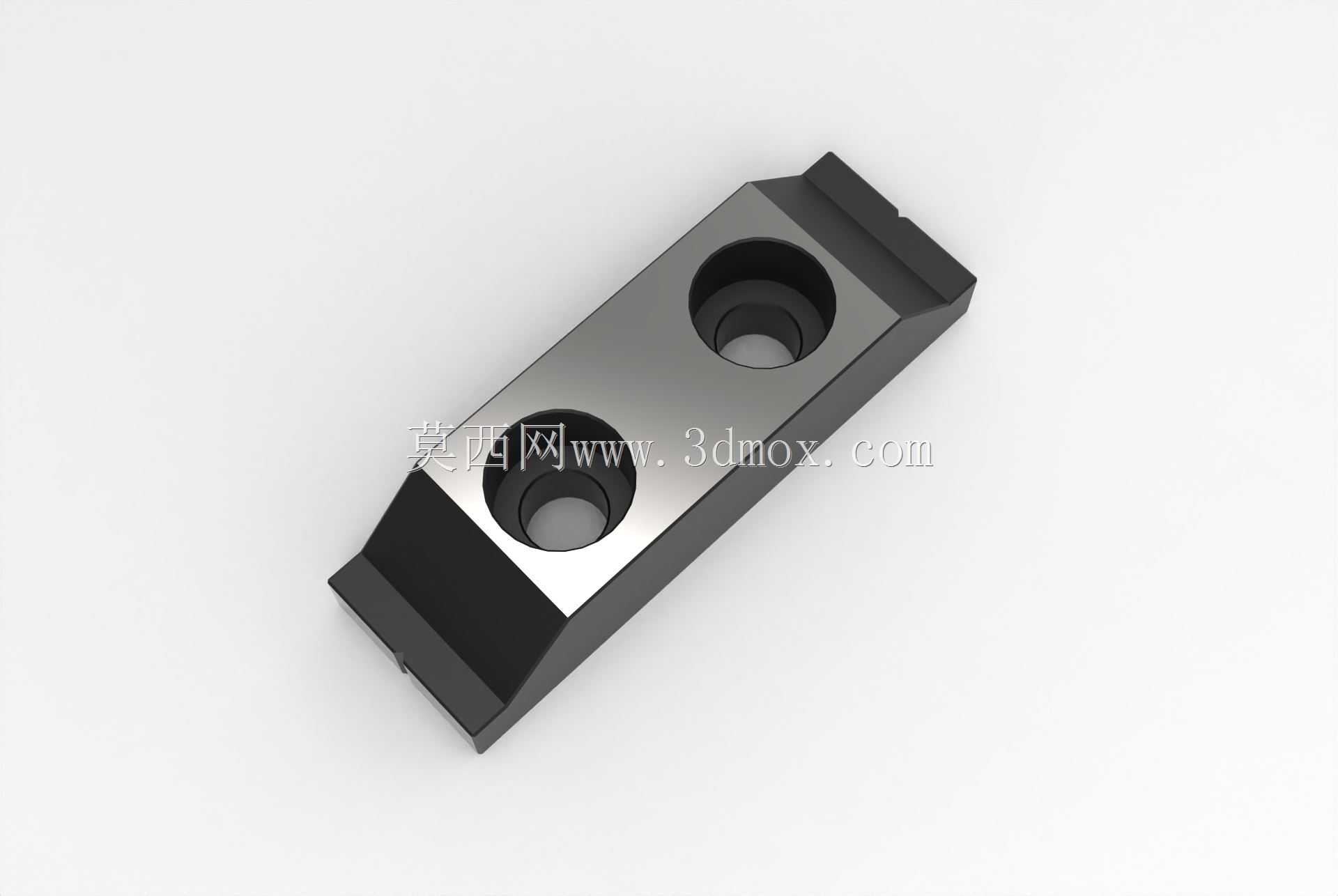

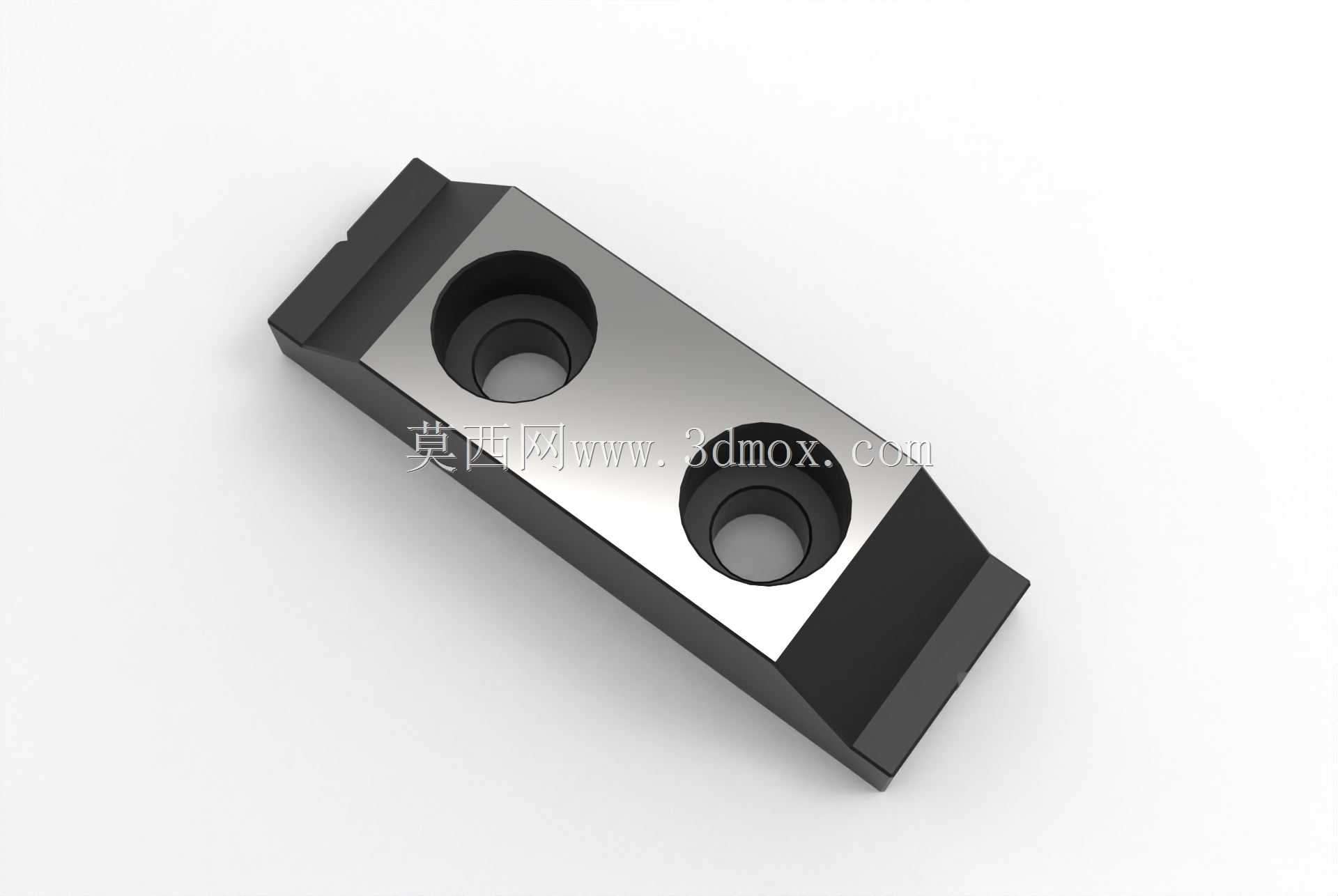

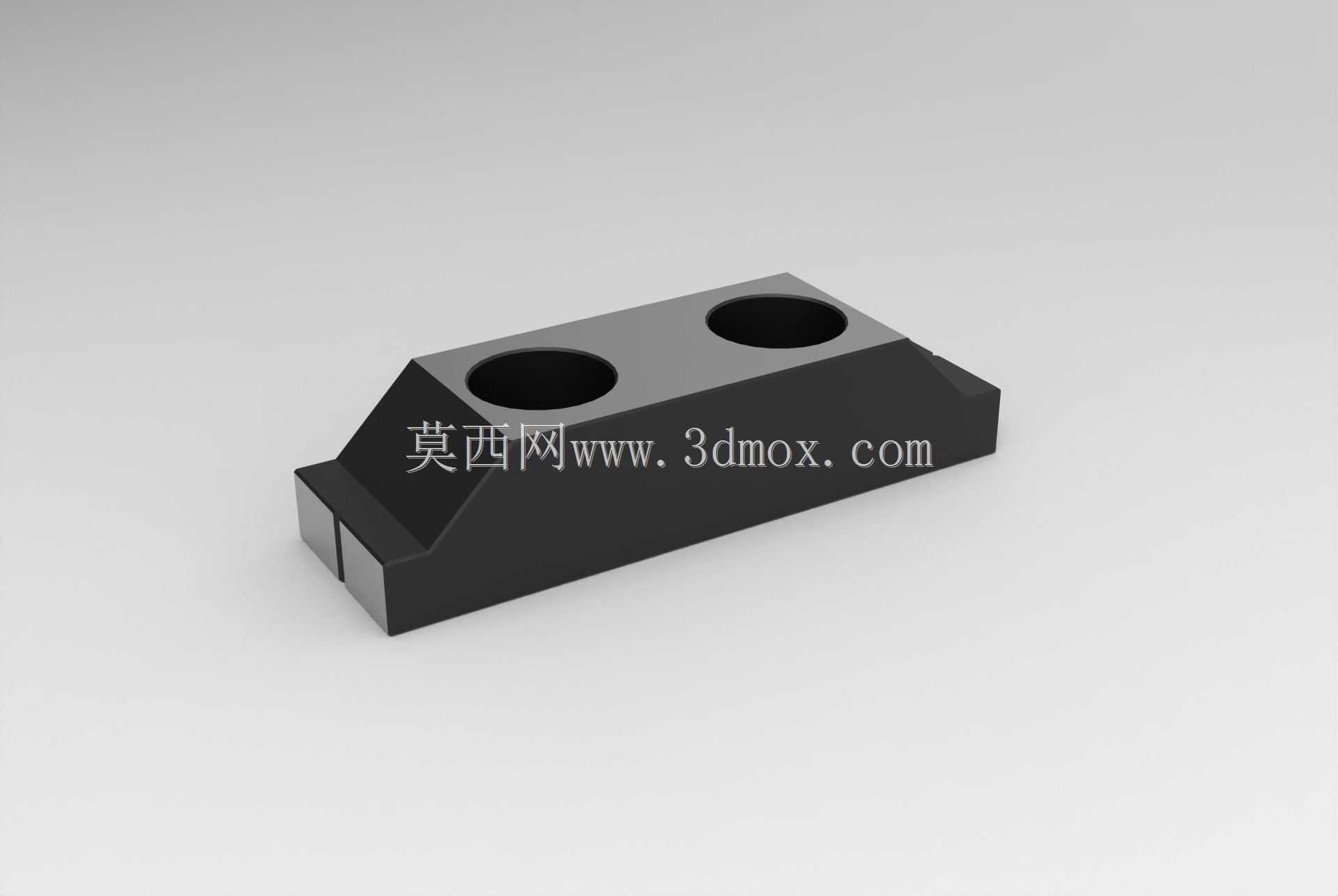

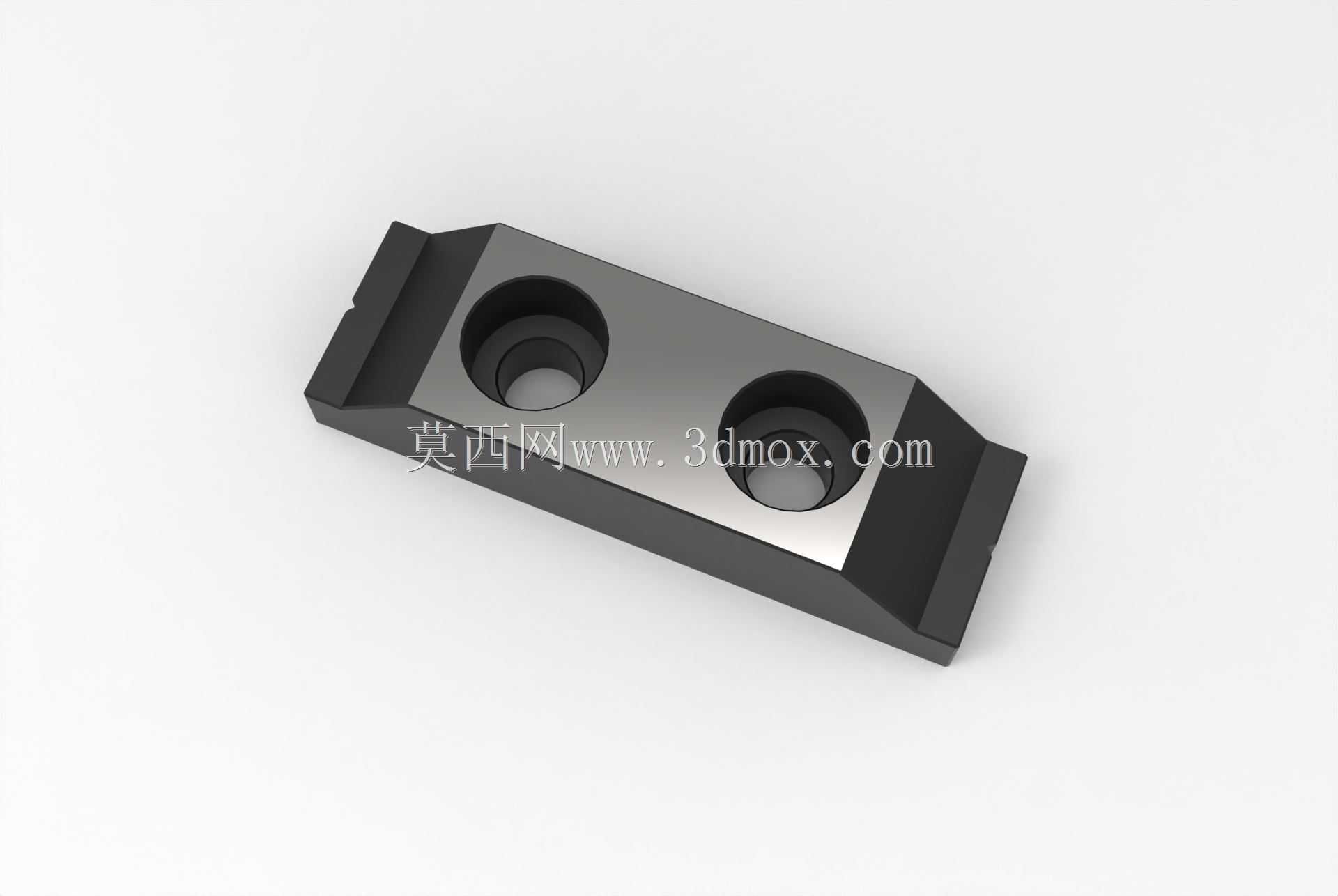

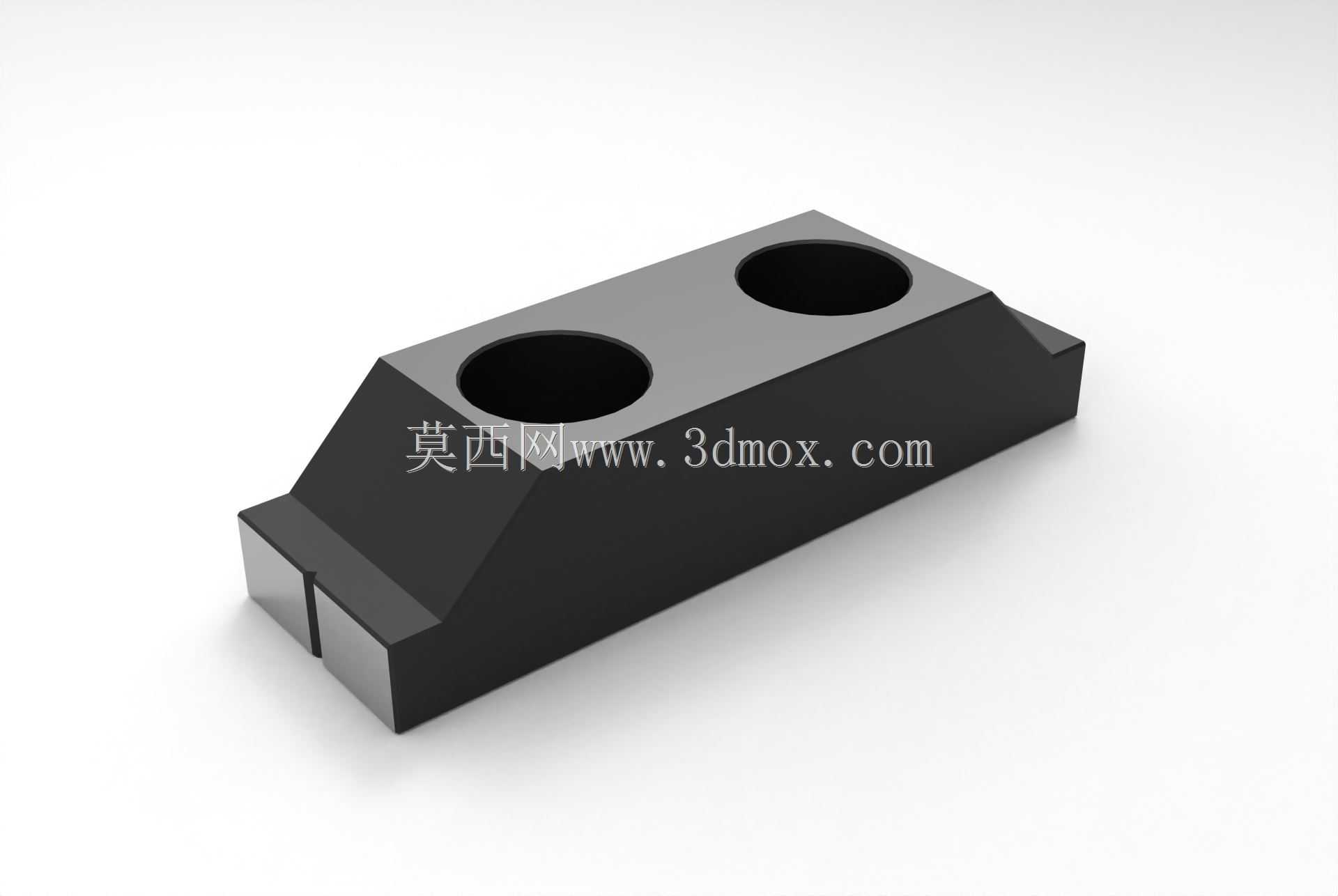

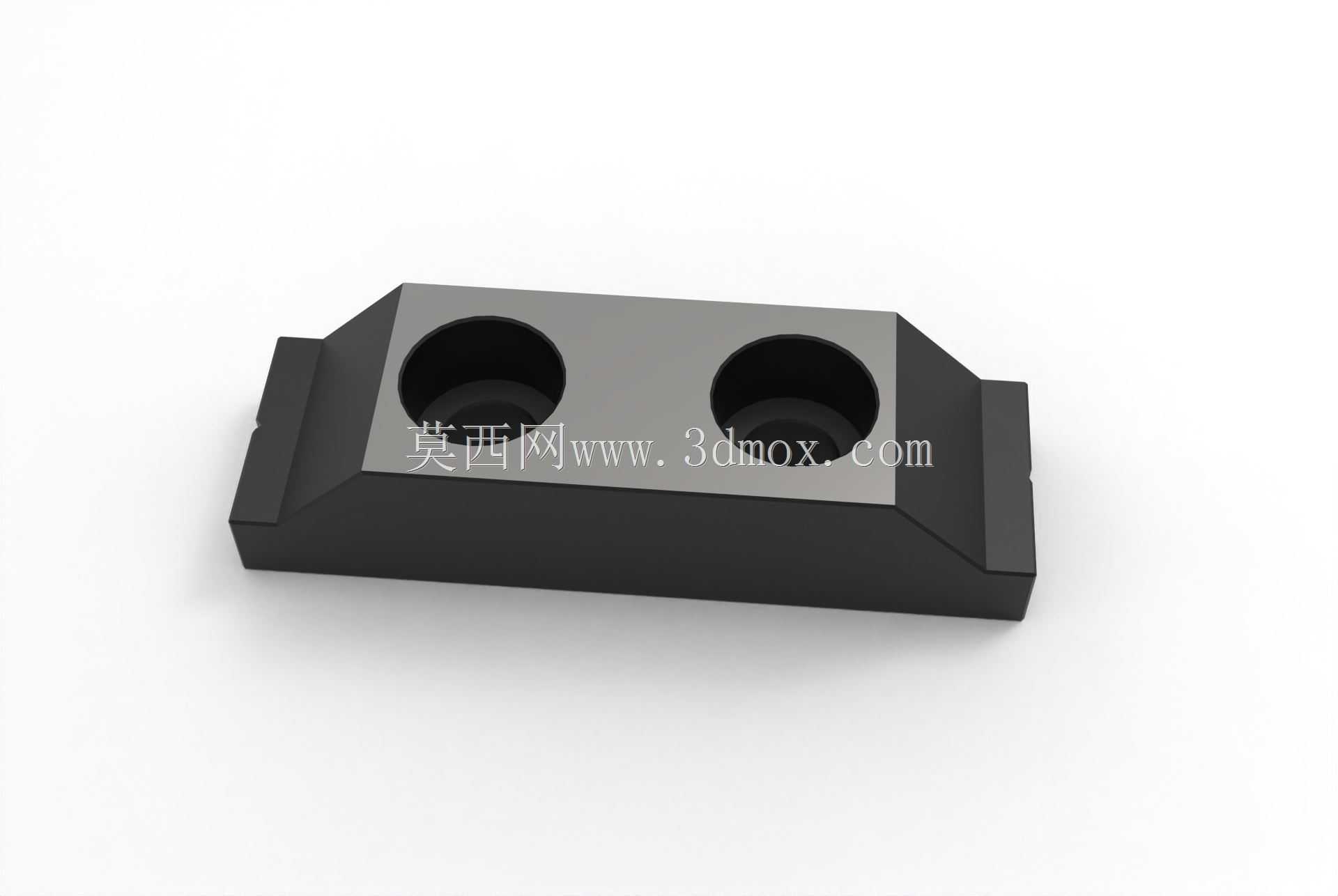

　　同时底部更宽的支撑面也能分散对安装基面的压强，避免长期受冲击后安装基面出现压痕凹陷，影响定位精度。挡块顶面设置的两个同轴度一致的沉头安装孔，孔位间距经过严格的公差匹配，适配标准的内六角螺栓安装，沉孔深度设计刚好可以让螺栓头部完全没入挡块顶面以下，不会在挡块顶部形成凸起干涉，这一点在很多挡块设计中容易被忽略——如果螺栓头部突出，当工件从上方经过或者定位时，就会和螺栓头部发生剐蹭，既会刮伤工件表面，也会改变实际的限位位置，导致定位尺寸出现偏差。挡块前端的定位止口采用小凸台结构，这个凸台的作用是和安装基面的定位槽配合，安装时不需要反复调整挡块的前后位置，只需要将凸台卡入基面上预先加工好的对应槽位，就能快速确定挡块的限位基准面，在工装夹具、自动化输送线以及精密装配工位的设计中，挡块是承担硬限位、行程止挡、工件定位功能的基础零部件，这类零件看似结构简单，却直接决定了工位重复定位精度、设备运行的行程边界可靠性，很多产线运行中出现的工件移位、行程超差问题，追根溯源往往是挡块的结构设计、安装方式没有匹配实际工况的载荷与定位需求。这款CP30挡块的整体结构采用梯形截面的主体设计，上窄下宽的构型并非出于外观考量，而是从受力角度出发：当挡块承受来自工件或者运动部件的侧向冲击力时，梯形的斜边结构可以将水平方向的冲击力部分分解为垂直向下的分力，降低安装螺栓承受的剪切载荷，相比等截面的矩形挡块，同等材料用量下抗冲击能力可以提升30%以上，

　　大幅降低现场安装调试的时间，同时凸台结构也能承受一部分侧向载荷，分担安装螺栓的受力，避免长期受冲击后螺栓出现剪切变形甚至断裂的问题。从安装边界来看，这款挡块的底部安装面平面度要求控制在0.02mm以内，保证和安装基面完全贴合，不会出现安装倾斜导致的限位面角度偏差；两个安装孔的中心距公差控制在±0.05mm，和基面上的螺纹孔位完全匹配，安装时不需要强行掰动挡块对位，避免产生安装内应力。挡块的限位工作面也就是垂直于受力方向的前端面，表面粗糙度要求达到Ra1.6，保证和被限位工件的接触面贴合均匀，不会因为表面粗糙度过高导致接触应力集中，长期使用后出现局部压溃变形。在实际应用场景中，这类挡块常被用在6s通讯产品装配线的工装板止挡位置，

　　当工装板沿着输送线流动到装配工位时，挡块伸出挡住工装板的侧边，将工装板精准定位在装配位置，保证机械手或者人工装配时的位置一致性；也可以用在小型加工中心的工作台行程限位上，作为硬限位保护，避免伺服轴超程运行撞坏主轴或者夹具；还可以用在焊接工装的工件定位上，作为工件侧边的定位基准，配合快速夹钳使用，保证每次装夹的工件位置一致，提升焊接尺寸的稳定性。设计这类挡块的时候，需要提前核算实际工况下的冲击力大小，选择对应牌号的钢材进行热处理，挡块的工作面做淬火处理提升硬度，避免长期受冲击后出现磨损凹陷，而安装部分则保持适当的韧性，避免整体淬火后零件太脆，受冲击时出现开裂。很多新手工程师在设计挡块的时候，往往只画一个简单的方块打两个孔就直接投产，

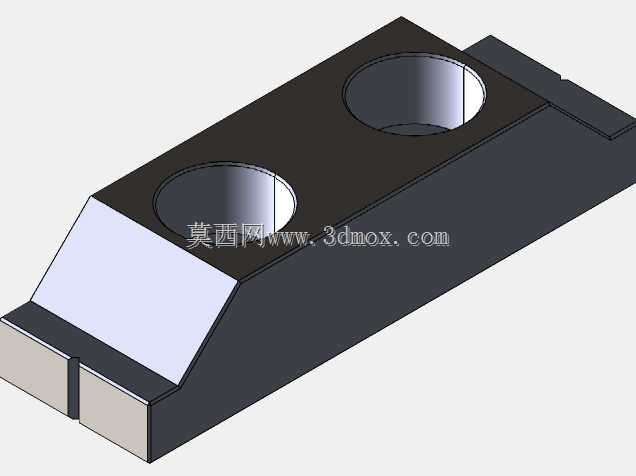

　　忽略了受力分解、安装定位、干涉避让这些细节，实际用起来就会出现安装麻烦、容易松动、限位不准的问题，而这款CP30挡块的结构细节，都是经过大量现场工况验证后优化出来的构型，两个安装孔的位置避开了应力集中的截面区域，梯形的斜边角度经过反复调整，既保证了受力分解的效果，也不会因为斜边太陡导致整体尺寸过大占用过多安装空间，前端的止口凸台高度设计为2mm，既可以起到定位作用，也不会因为凸台太高增加基面开槽的加工量。在三维建模过程中，这类零件的建模重点在于各个配合面的公差配合设定，安装孔的沉头深度、凸台的尺寸公差、限位面的形位公差都需要在模型中明确标注，方便后续出工程图的时候直接调用，同时建模时需要做干涉检查，确认螺栓安装后不会突出顶面，挡块安装到基面后和周边的运动部件不会发生剐蹭，尤其是在有移动部件的工位上，要预留足够的安全间隙，避免运动过程中部件和挡块的非工作面发生碰撞。另外，挡块的边角都做了小倒角处理，不是尖锐的直角，一方面是避免安装的时候划伤操作人员，另一方面也可以去除热处理后的应力集中点，降低零件开裂的风险，这些细节虽然不影响主要功能，却是工业零件设计中必不可少的工艺考量。
