双孔L型限位CP29挡块结构设计

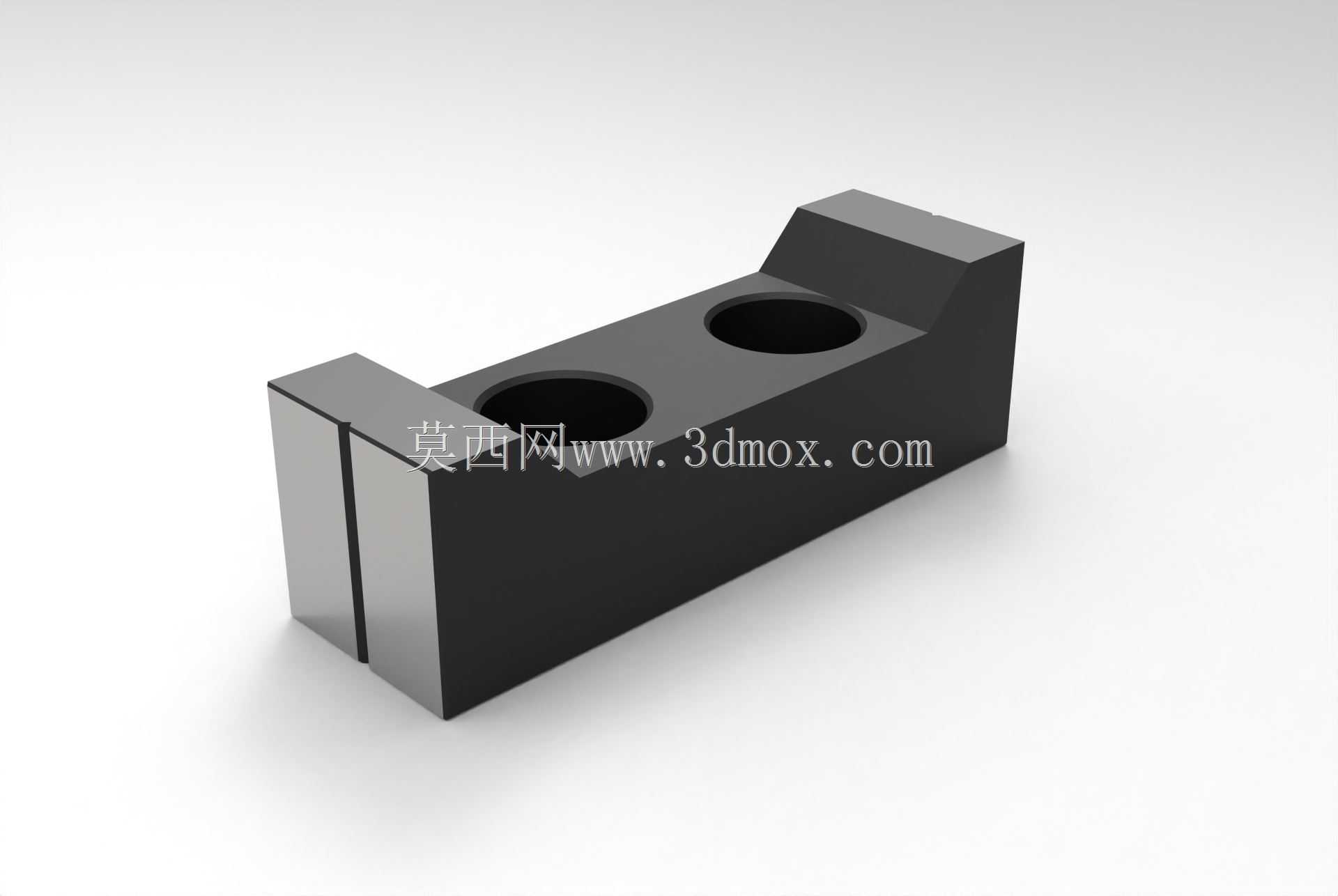

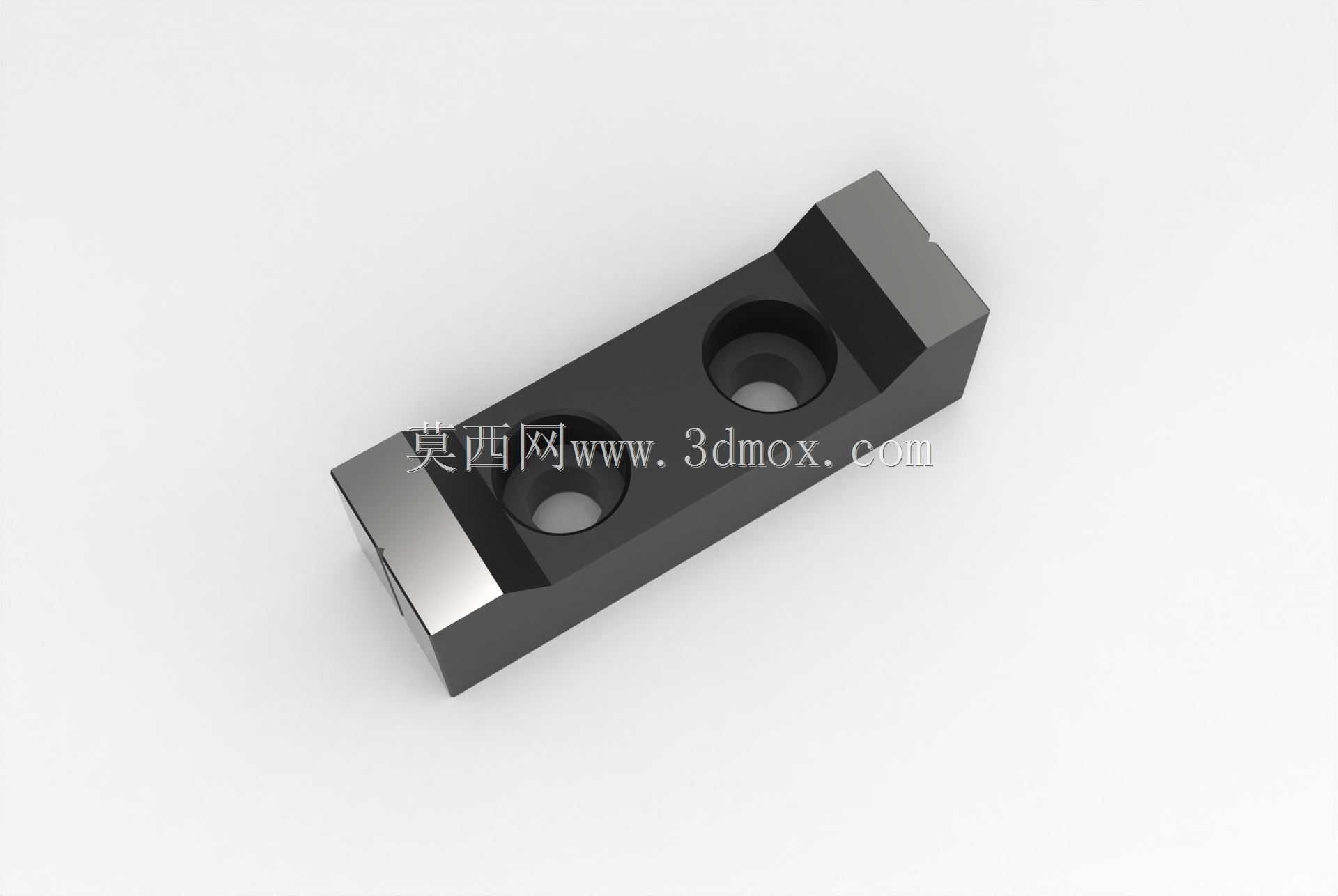

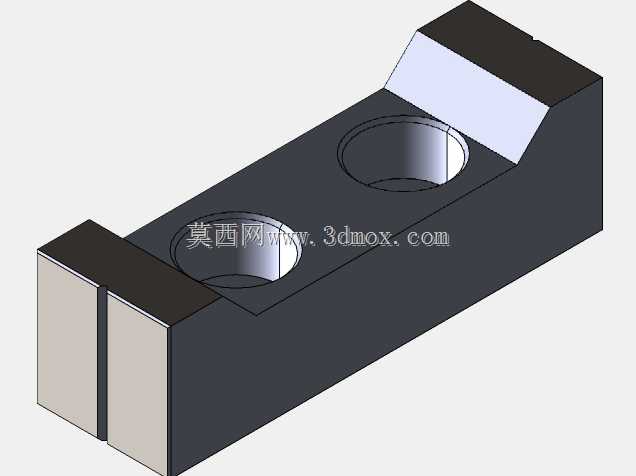

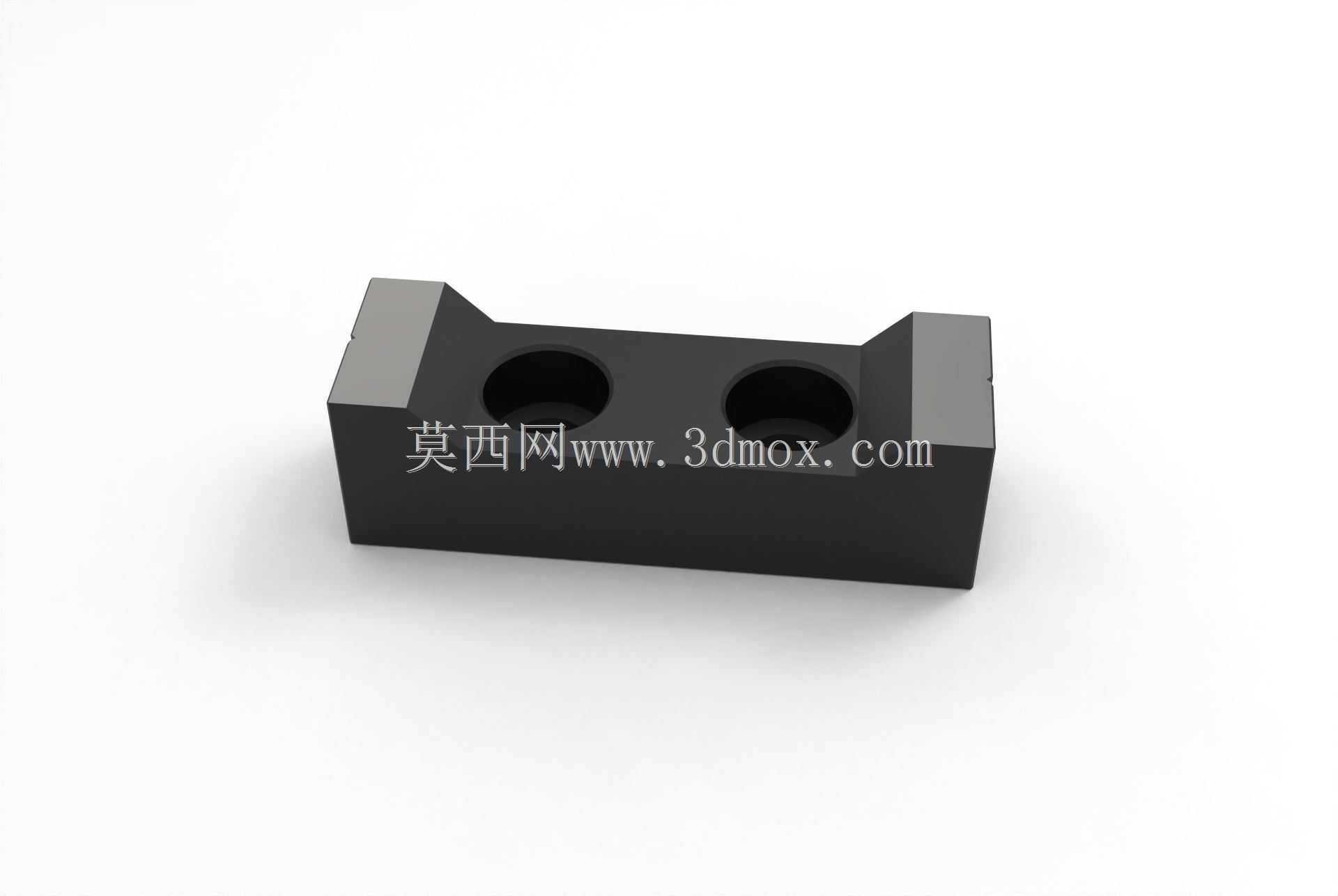

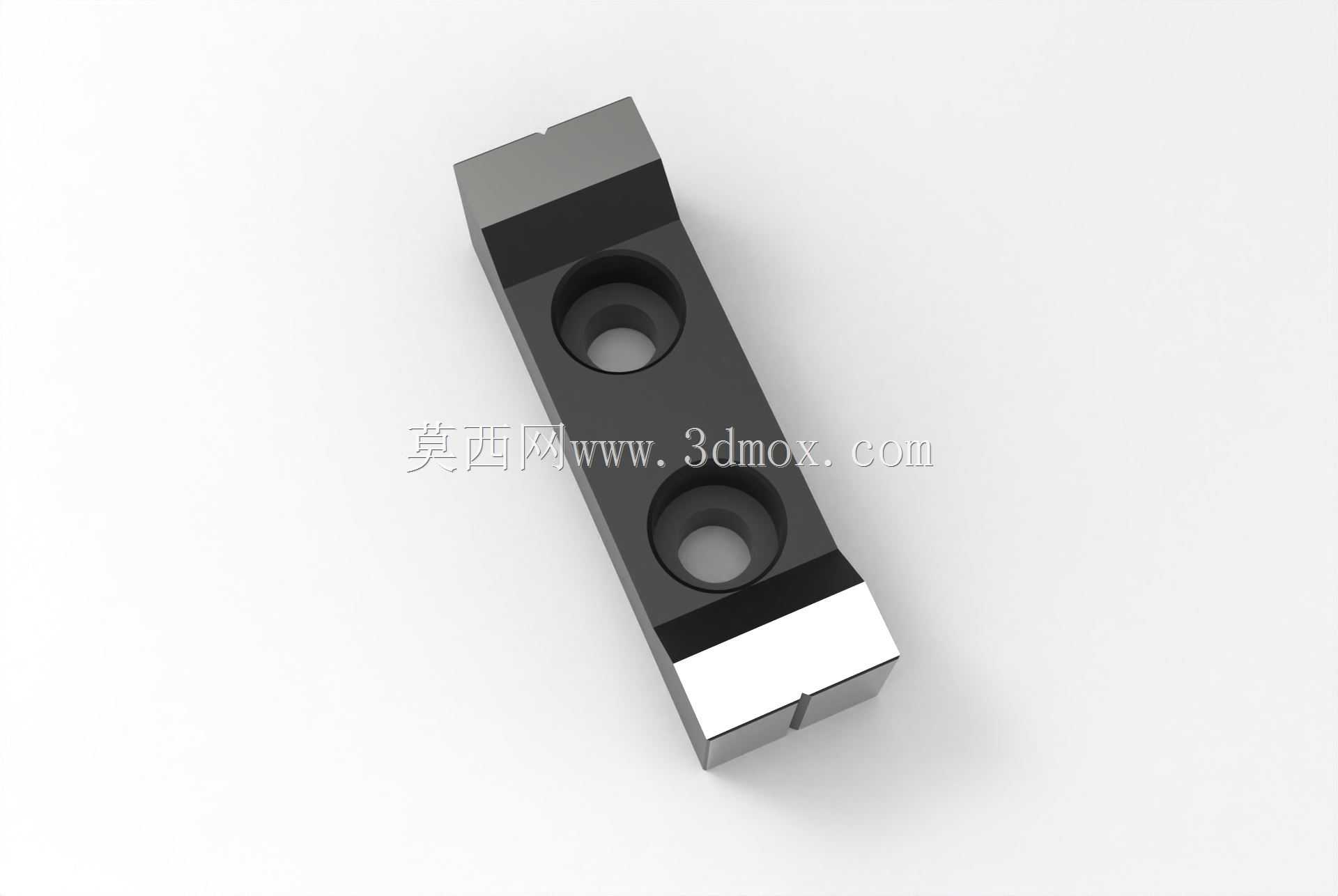

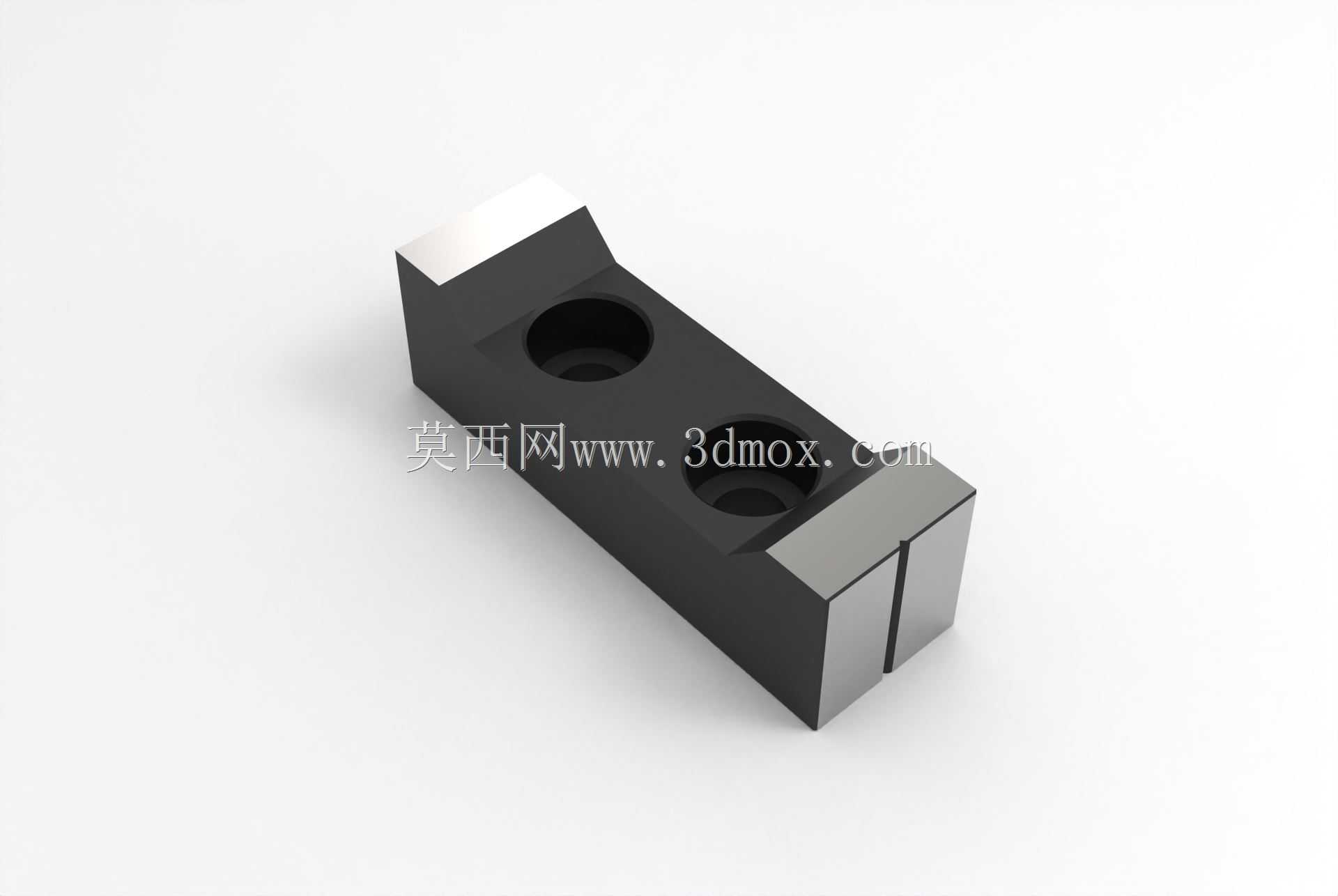

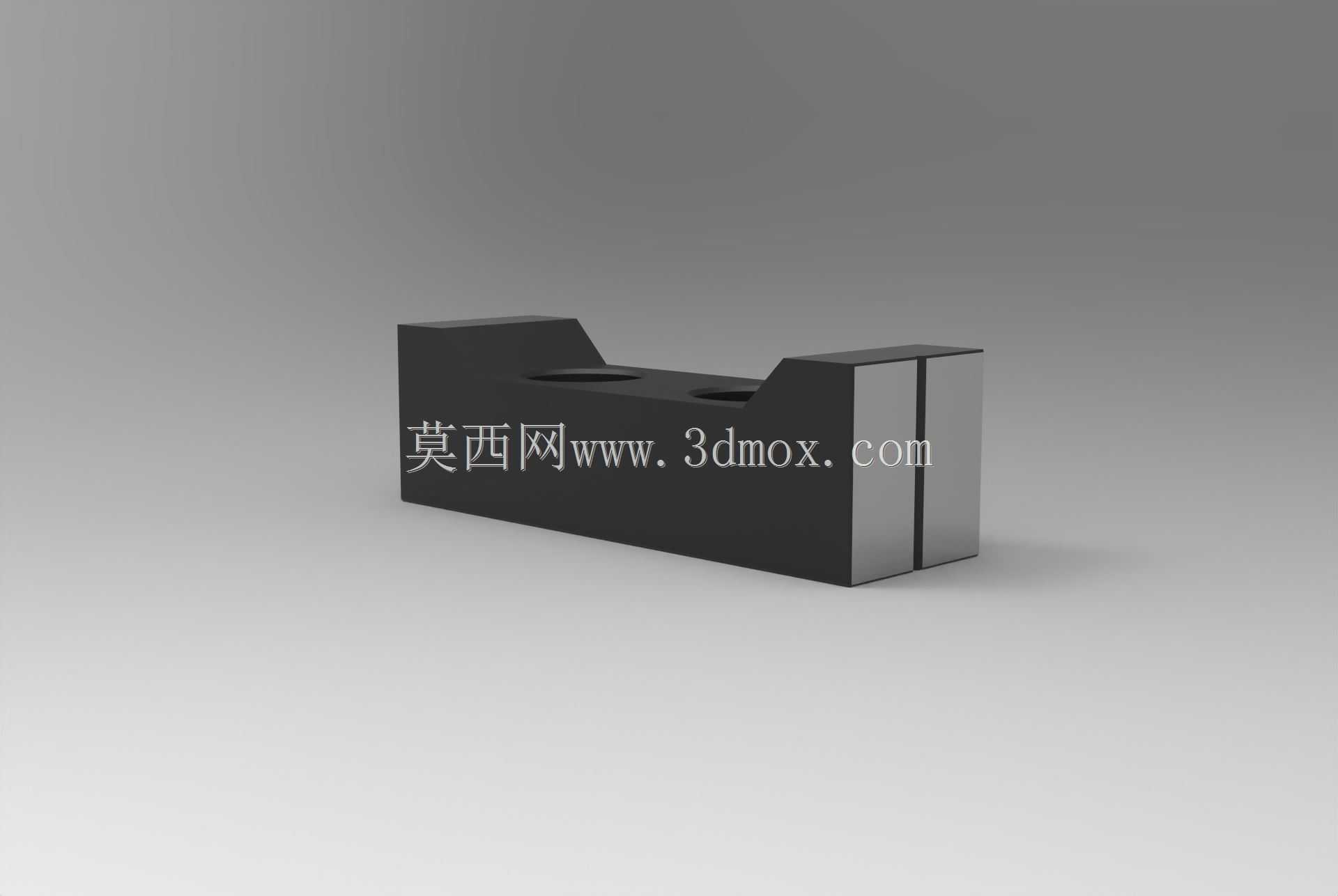

　　在工装夹具、自动化输送线以及精密机床的工位定位场景中，挡块是承担硬限位、工件定位基准作用的核心基础零件，这款CP29挡块的结构设计完全围绕实际工位的刚性限位需求展开，没有多余的冗余结构，所有几何特征都服务于安装便捷性与限位可靠性两个核心目标。从结构形态来看，整体采用L型截面的块状构型，垂直立起的挡边作为限位工作面，水平延伸的底座部分承担固定安装功能，两个同轴的圆形安装孔沿底座长度方向均匀排布，孔位间距经过匹配标准型材安装槽距的校核，既可以直接通过内六角螺栓固定在铝型材工作台上，也能适配钢板工作台的螺纹孔安装，安装时不需要额外加工转接板，能直接完成装配。挡边的工作面做了直角清根处理，和底座安装面的垂直度公差控制在0.02mm以内，

　　当工件或者运动滑台接触到挡边时，不会因为接触面存在倒角或者斜度出现定位偏移，能保证重复定位的精度稳定。底座部分的厚度经过刚性校核，在承受常规100kg以内的运动部件冲击时，不会出现根部变形或者断裂的情况，两个安装孔的沉头深度刚好容纳标准内六角螺栓的头部，安装完成后螺栓头不会高出底座表面，不会和工件或者运动部件产生运动干涉。设计时特意将挡块的两个端部做了小角度的斜切处理，一方面是减少零件边缘的应力集中，避免长期受冲击后出现边角崩裂的问题，另一方面在安装对位时，斜切的边角能起到导向作用，方便快速对齐安装孔位，不需要反复调整零件位置。从安装边界来看，这款挡块的整体宽度适配40系列铝型材的槽宽，安装时不会超出型材的侧面边界，

　　在多工位并排布置的场景中，相邻工位的挡块不会出现位置干涉，能最大化利用工作台的安装空间。挡边的高度经过多场景适配，既可以对平板类工件做侧边定位，也能对带台阶的工装治具做行程限位，不需要额外增加垫高块就能满足大部分常规工位的限位需求。在实际应用中，这类挡块常被用在流水线的工件止停位、气缸行程的硬限位端、夹具的定位基准侧，相比一体式焊接的限位挡块，这种分体式螺栓固定的挡块磨损后可以快速更换，调整工位位置时只需要松开螺栓就能移动挡块位置，不需要重新焊接或者加工工作台面，后期维护的成本极低。零件的所有棱边都做了0.2mm的倒钝处理，安装调试过程中不会划伤操作人员的手部，也不会刮蹭工件的表面，对于外观要求较高的工件定位场景，

　　这种细节处理能避免工件表面出现不必要的划痕。两个安装孔的孔径预留了0.5mm的调整间隙，安装时可以在小范围内微调挡块的前后位置，补偿工作台安装孔的加工误差，不需要对安装孔进行二次扩孔处理，大幅降低现场装配的难度。从受力角度分析，挡块的受力点集中在挡边的中下部位置，也就是和底座连接的根部区域，设计时特意在根部做了加厚处理，没有做减重开槽，就是为了保证这个区域的结构强度，长期受往复冲击也不会出现疲劳断裂的问题。零件的整体材质适配常规45号钢或者6061铝合金加工，根据使用场景的载荷大小可以选择不同的材质，重载冲击场景选用45号钢淬火处理，轻载定位场景选用铝合金做硬质氧化处理，都能满足使用需求，不需要修改原有三维结构就能直接适配不同的加工工艺。
