L29喷气式教练机曲面结构三维数模

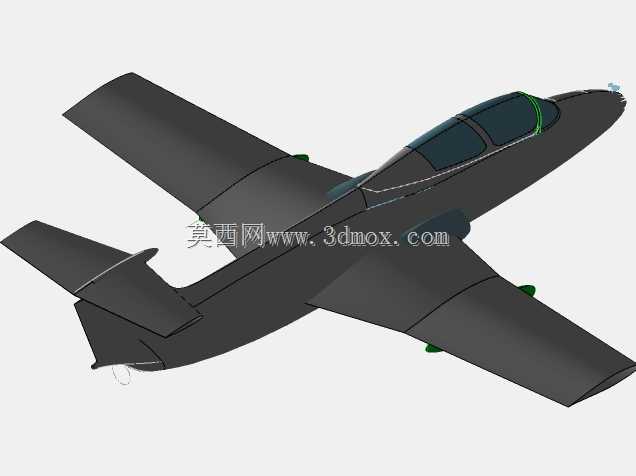

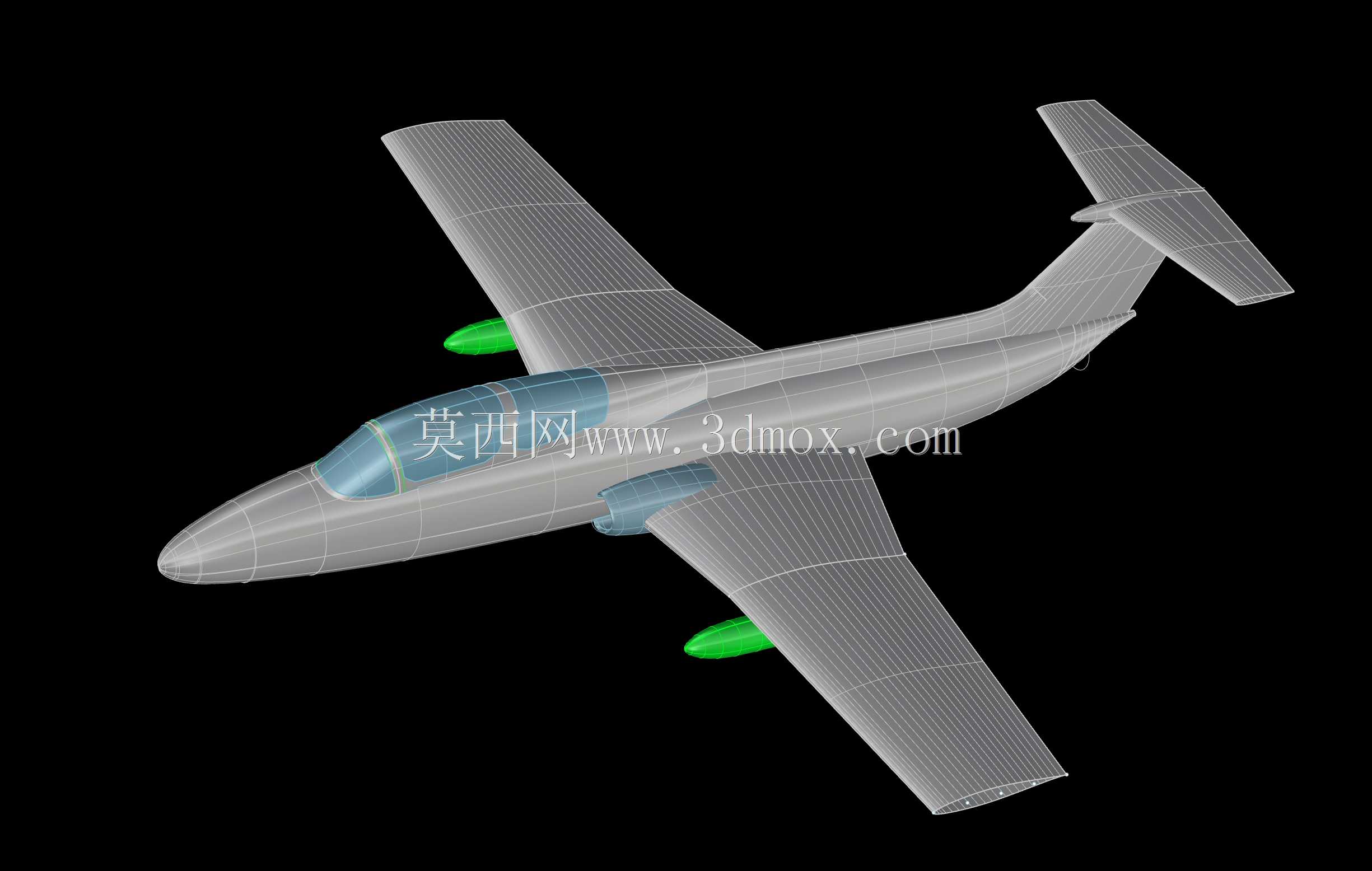

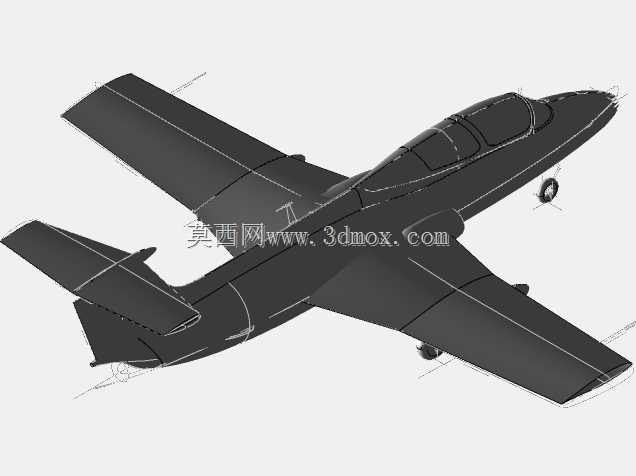

　　该模型还原的是捷克制L-29喷气式教练机的完整曲面外形，作为华约国家曾广泛列装的初级喷气教练装备，其设计定位是承接螺旋桨教练机与超音速战斗机的飞行训练过渡，可完成基础特技、仪表飞行、编队训练甚至轻型对地攻击训练科目，在航空训练装备发展史上有明确的应用定位。从建模逻辑来看，整个曲面构建遵循航空装备外形设计的基本准则，机身采用旋成体修型思路，机头段为钝圆截面逐步过渡到中段的椭圆截面，匹配串列双座座舱的凸起轮廓，座舱盖曲面做了连续曲率处理，保证气动连续性的同时还原真机的视野设计；机翼为平直下单翼布局，翼型选用低速段升力特性优异的对称翼型，翼面从翼根到翼梢做了适度的扭转设计，模型中完整还原了机翼的安装角、上反角等关键气动参数，

　　翼尖与机身的过渡曲面做了G2连续处理，避免曲面拼接处出现曲率突变。尾翼部分采用常规布局，垂直尾翼带后掠角，水平尾翼安装在垂尾中段位置，模型中还原了尾翼与机身的对接过渡区域，操纵面的分界曲面也做了清晰的结构区分，两侧翼下的外挂点位置也做了曲面预留，匹配真机可挂载副油箱或训练弹的结构设计。从实际工程应用角度，该曲面模型可作为航空教具开发的基础数模，用于航模制作的外形参考、航空科普展品的结构设计依据，也可作为曲面建模教学的实操案例，帮助从业者掌握大尺寸连续曲面的构建思路、航空曲面的曲率匹配方法。建模过程中优先保证了外形气动曲面的连续性，机身纵剖面的曲线控制点做了均匀排布，避免出现局部曲面凹陷或凸起，座舱区域的曲面单独做了分块处理，

　　可支持后续拆分出透明座舱盖、机身蒙皮等独立结构；起落架舱的位置在曲面阶段做了边界预留，方便后续结构设计阶段添加起落架收放机构的相关结构。整机的外形比例严格遵循真机参数，机身长、翼展、机高的比例控制在合理误差范围内，机翼与机身的相对位置、尾翼的安装位置都符合真机的气动布局要求，发动机进气道位于机身两侧翼根位置，模型中还原了进气道唇口的圆滑曲面，保证进气效率对应的外形特征，尾喷口的截面过渡也做了收敛处理，匹配真机的发动机排气轮廓。对于三维建模从业者而言，该模型的曲面构建思路有明确的参考价值，尤其是大尺寸飞行器的分面方法：将整机曲面拆分为机头段、座舱段、机身中段、机尾段、左右机翼、尾翼等独立曲面块分别构建，再通过桥接、

　　匹配曲面等功能实现连续拼接，既可以保证单个曲面的曲率可控，也能降低整体建模的调整难度，避免单张曲面控制点过多导致的局部变形问题。在实际的航空装备设计流程中，这类曲面数模是结构设计、气动仿真、工艺制造的基础，后续可基于该曲面模型进行蒙皮分块、骨架结构布置、系统管路铺设等详细设计工作，也可导入仿真软件进行低速气动特性的初步验证，获取升阻比、失速速度等基础气动参数，为后续的改型设计或仿真分析提供外形基础。
