布里斯托尔侦察机座舱仪表板结构设计

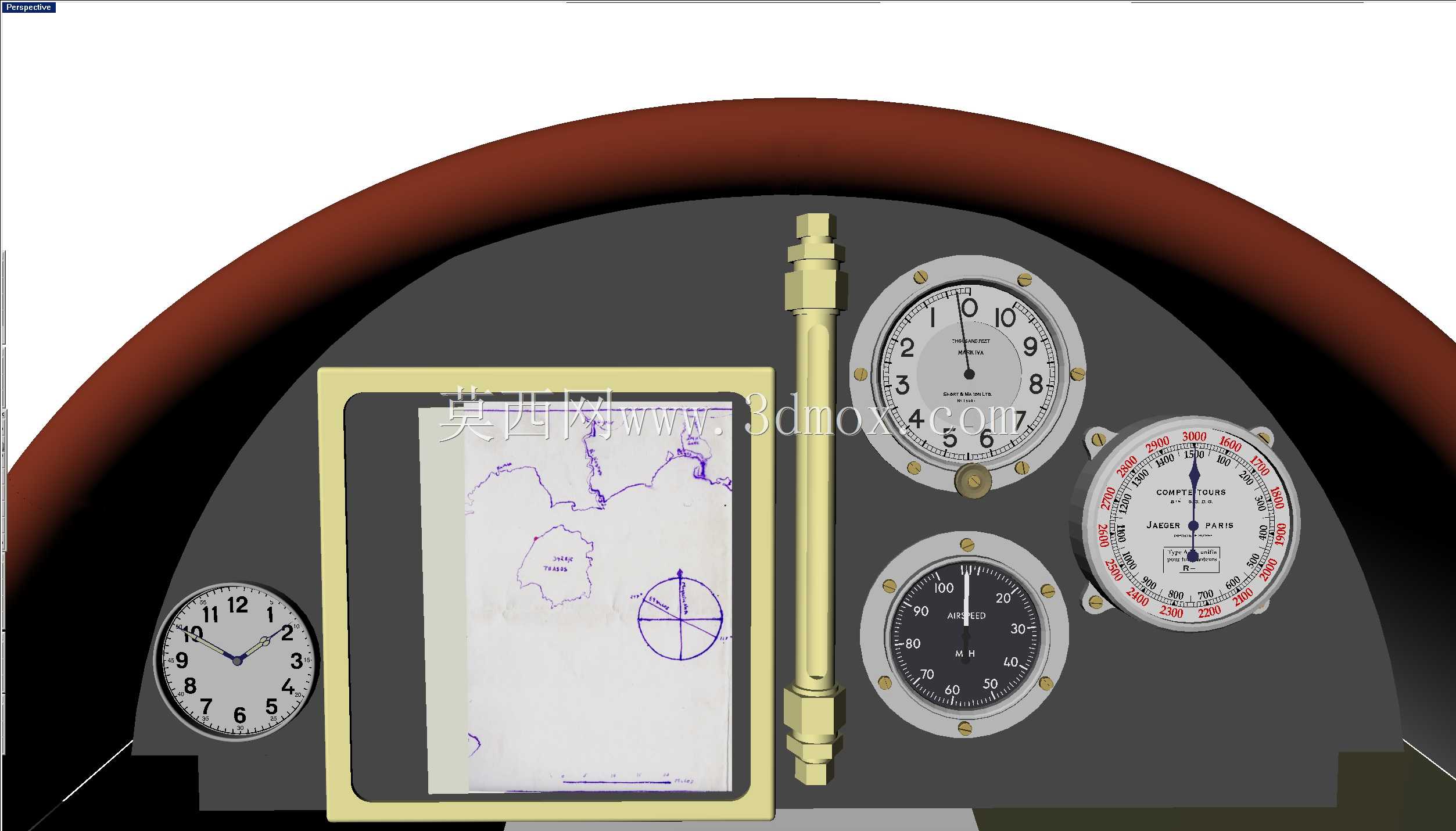

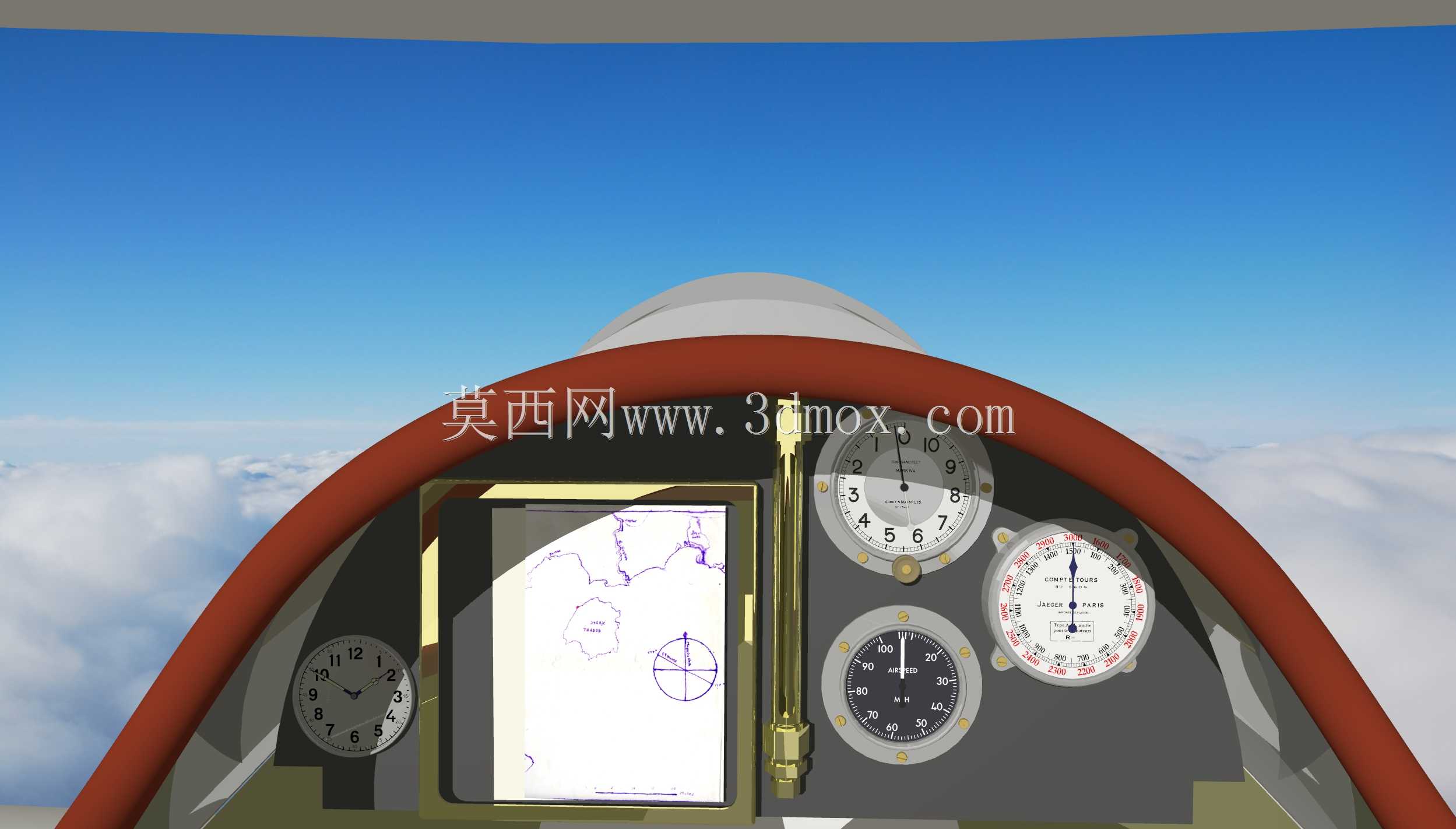

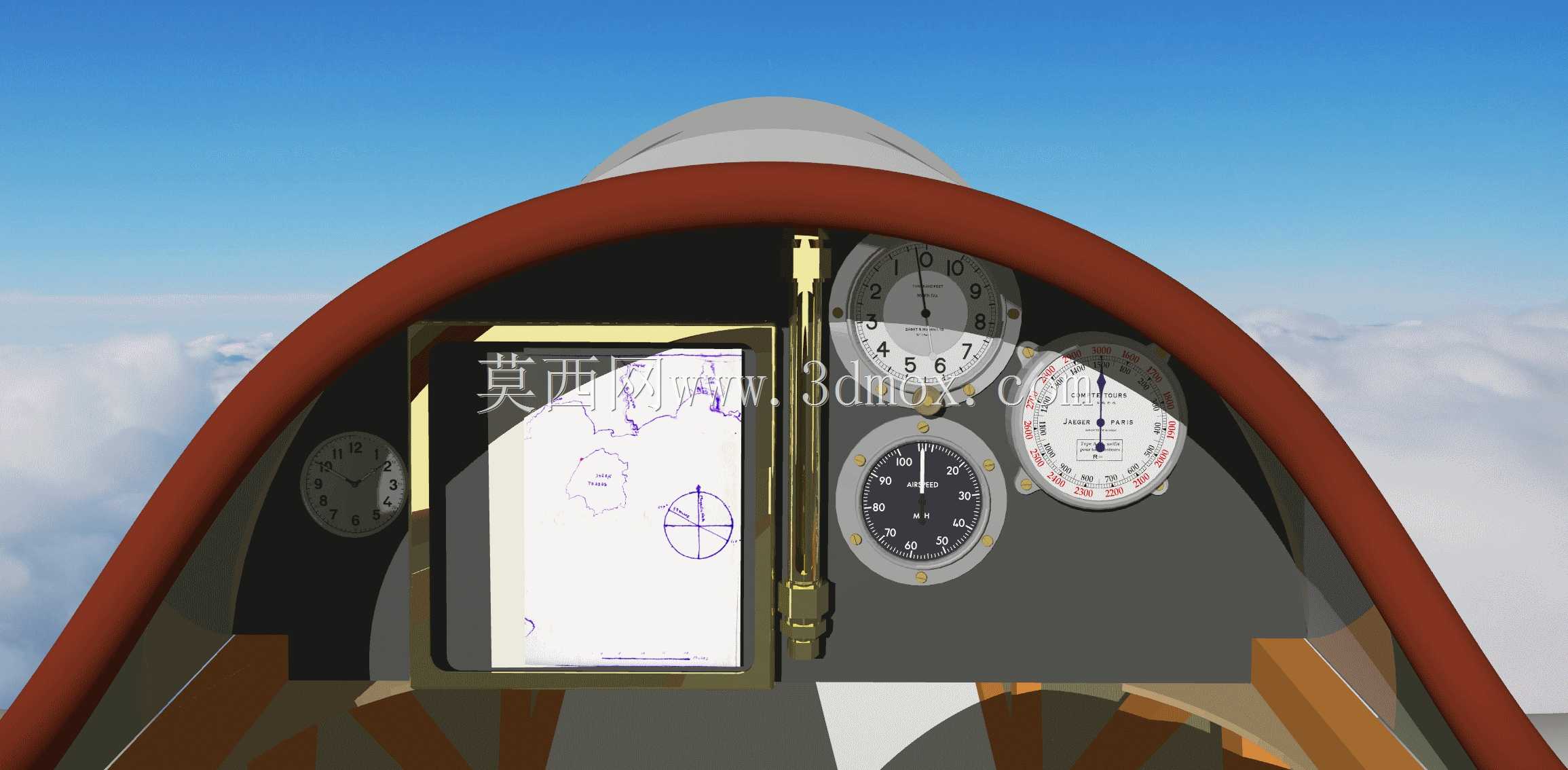

　　在复古飞行器仿真与航空教具开发场景中，座舱仪表板是还原初代侦察机操作逻辑的核心交互载体，本次完成的布里斯托尔侦察机仪表板IP网格模型，完全围绕早期双翼侦察机的飞行模拟需求搭建，可直接对接飞行模拟软件的交互逻辑，也可用于航空科普展项的实体复刻参考。从实际用途来看，该仪表板承担着飞行状态参数输出、导航信息提示、设备工况反馈三类核心功能，对应早期侦察机无电子航电时代，飞行员依靠机械仪表完成空域姿态判断、航向校准、发动机工况监控的全部操作需求，所有仪表的排布逻辑完全遵循初代侦察机的人机操作习惯，避免了现代航电布局的错位问题。设计过程中优先还原了座舱前部的弧形安装边界，匹配布里斯托尔侦察机机头整流罩的内轮廓弧度，仪表板整体嵌入座舱前部框架，

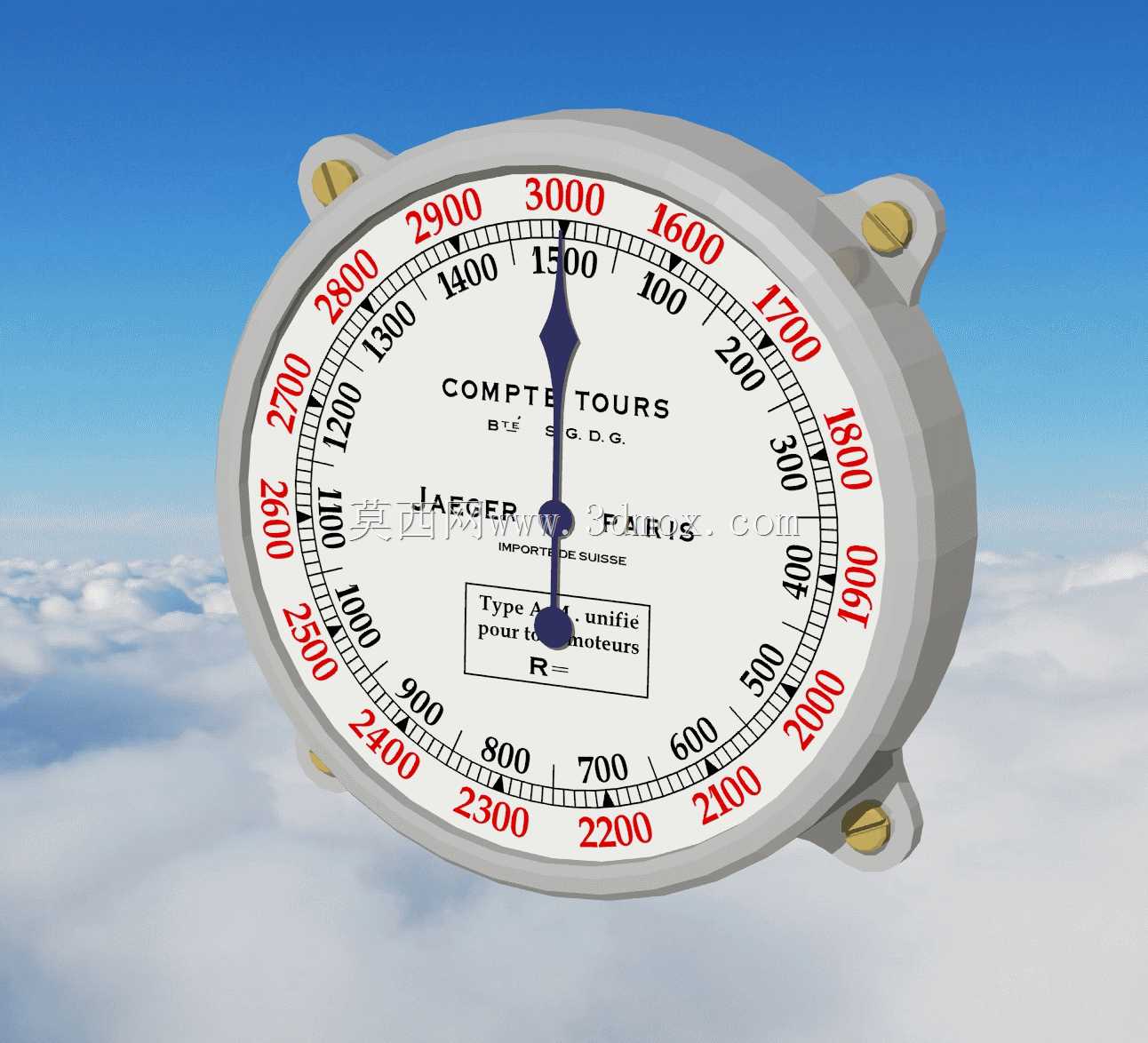

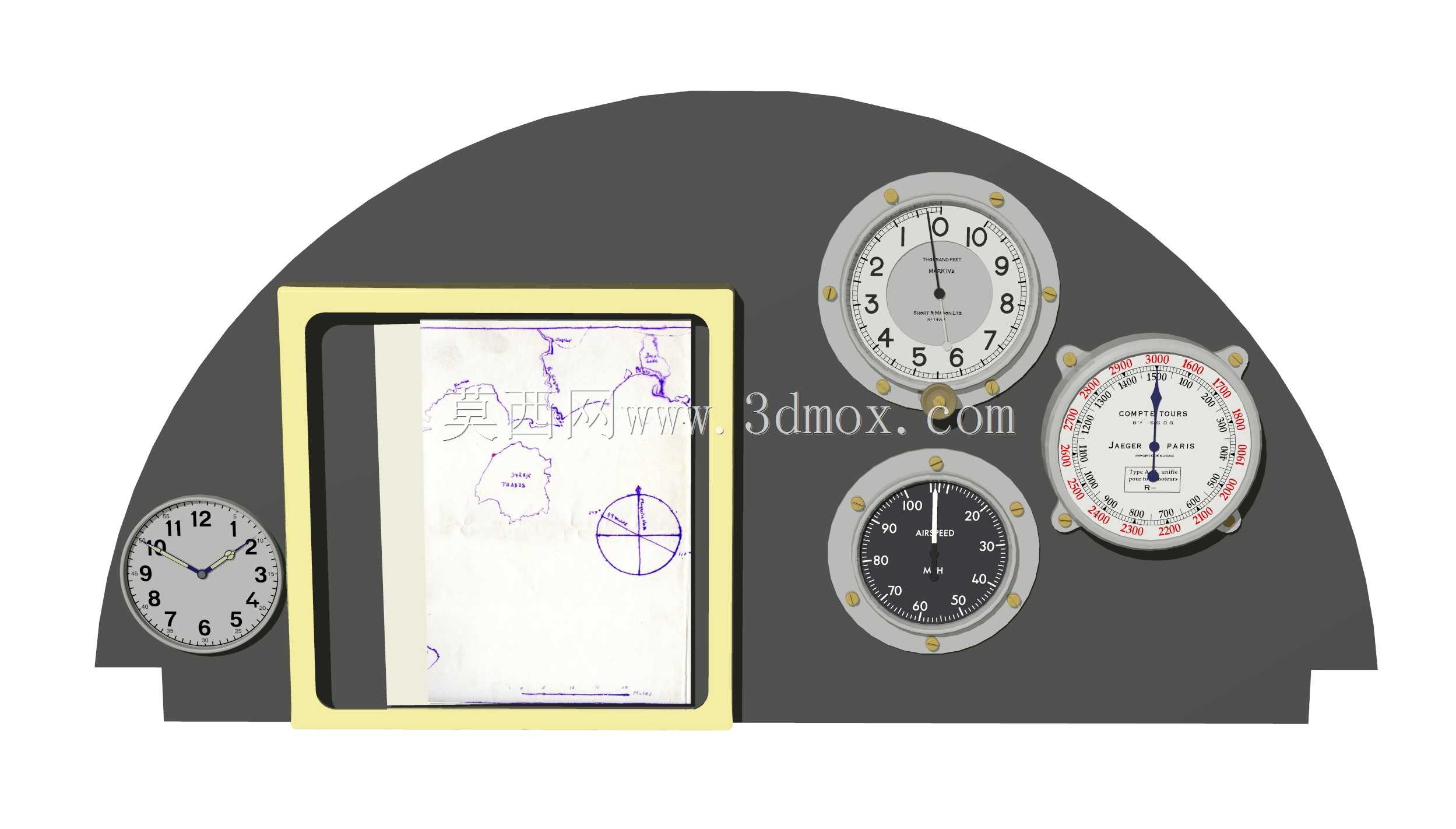

　　左右预留的安装边宽度完全匹配原机的蒙皮连接点位，安装时无需额外修改机身前部的承力结构，可直接与原机的座舱框架定位孔对齐。仪表布局上，将空速表、高度表、姿态仪三类高频观测仪表布置在飞行员正前方的主视区，罗盘、发动机转速表、油量表布置在主视区侧方的次观测区，完全匹配早期飞行员坐姿状态下的视线移动范围，减少操作过程中的视线偏移距离。考虑到飞行模拟场景的交互需求，每个仪表的表盘刻度、指针转轴位置都做了独立的网格拆分，可直接绑定模拟软件的参数驱动接口，实现指针随飞行参数实时转动的效果，无需二次拆分模型网格。仪表板表面的材质分区也完全遵循原机的工艺特征，主体承力板采用暗灰色哑光金属材质，仪表外圈采用镀铬金属包边，

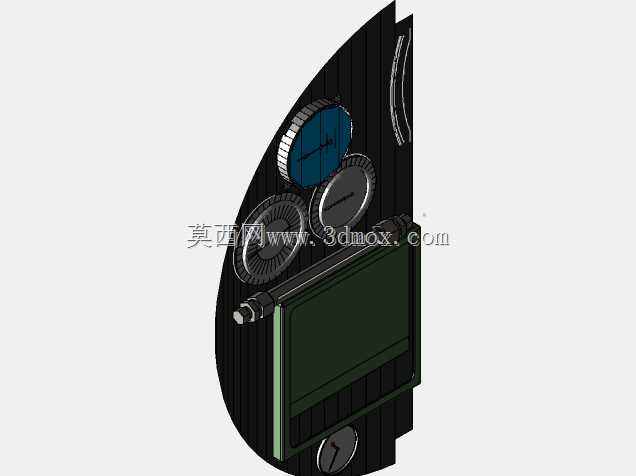

　　导航图板采用黄铜边框搭配磨砂亚克力面板，还原早期侦察机的材质质感，图板区域预留了航线标注的纹理层，可根据模拟场景的不同替换对应航线图。安装边界方面，仪表板整体厚度控制在45mm以内，背部预留了仪表走线的凹槽空间，可容纳模拟场景下的传感器走线与指示灯供电线路，不会与座舱后部的操纵杆、油门机构产生运动干涉，仪表板下部的缺口位置完全匹配原机的操纵杆活动范围，操纵杆在全行程摆动过程中不会与仪表板下部边缘产生剐蹭。针对实体复刻的需求，模型的所有安装孔位都做了沉头特征，匹配原机使用的沉头螺钉规格，仪表与安装板的连接位置预留了1.2mm的安装间隙，可容纳实体加工时的公差累积，避免出现仪表无法装入安装位的问题。

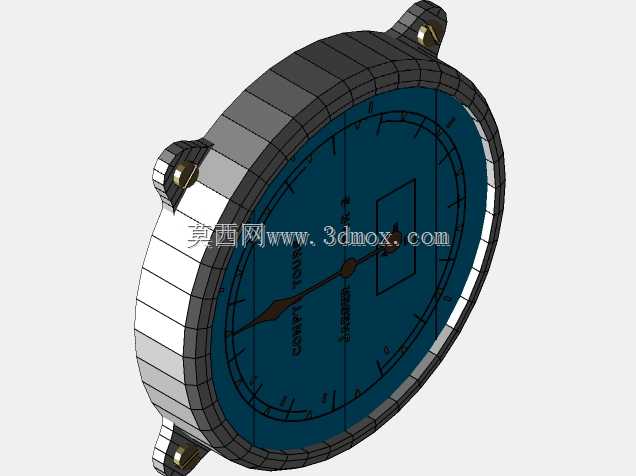

　　导航图板的翻盖结构做了铰接轴的细节还原，铰接轴的转动角度限制在0-120度，完全匹配原机图板翻开后的使用角度，翻开后不会遮挡侧方的罗盘观测视线。在网格拓扑层面，所有仪表的圆弧面都采用了均匀的四边面布线，曲面细分后不会出现棱角失真的问题，弧形外边缘的布线完全贴合整流罩的弧度，安装后与座舱蒙皮的间隙可控制在1mm以内，还原原机的装配精度。针对飞行模拟场景的实时渲染需求，模型的面数做了合理优化，仪表内部的刻度纹理采用独立UV映射，可通过纹理贴图实现精细的刻度效果，无需通过实体建模刻画刻度线，在保证视觉还原度的前提下降低了模型的实时渲染负载，可适配中低端模拟设备的运行需求。
