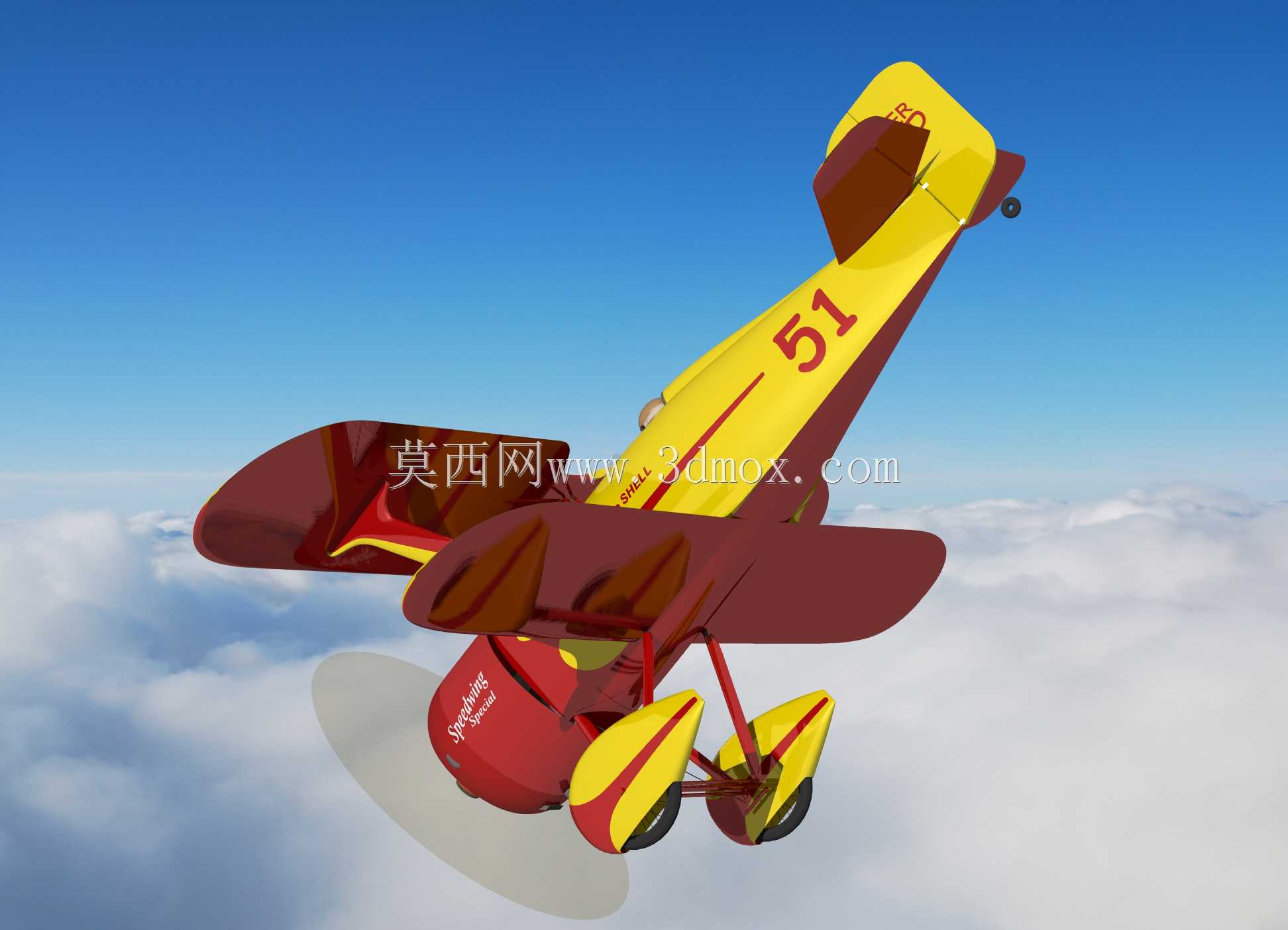

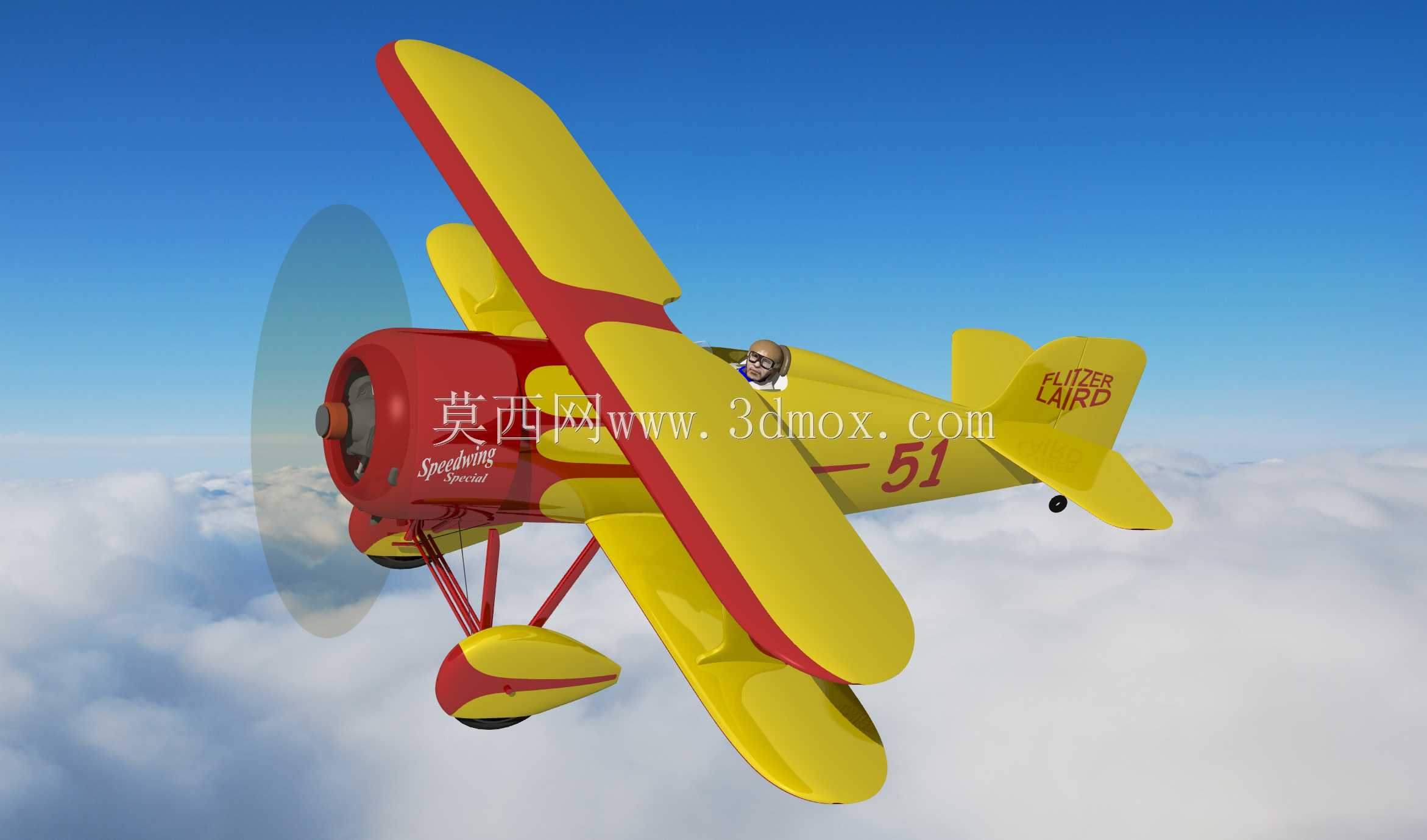

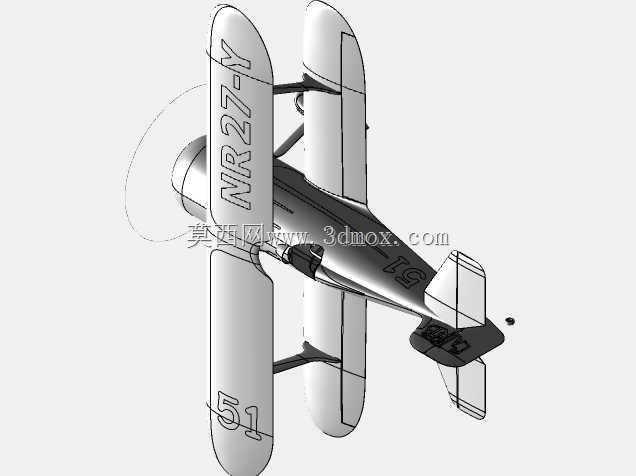

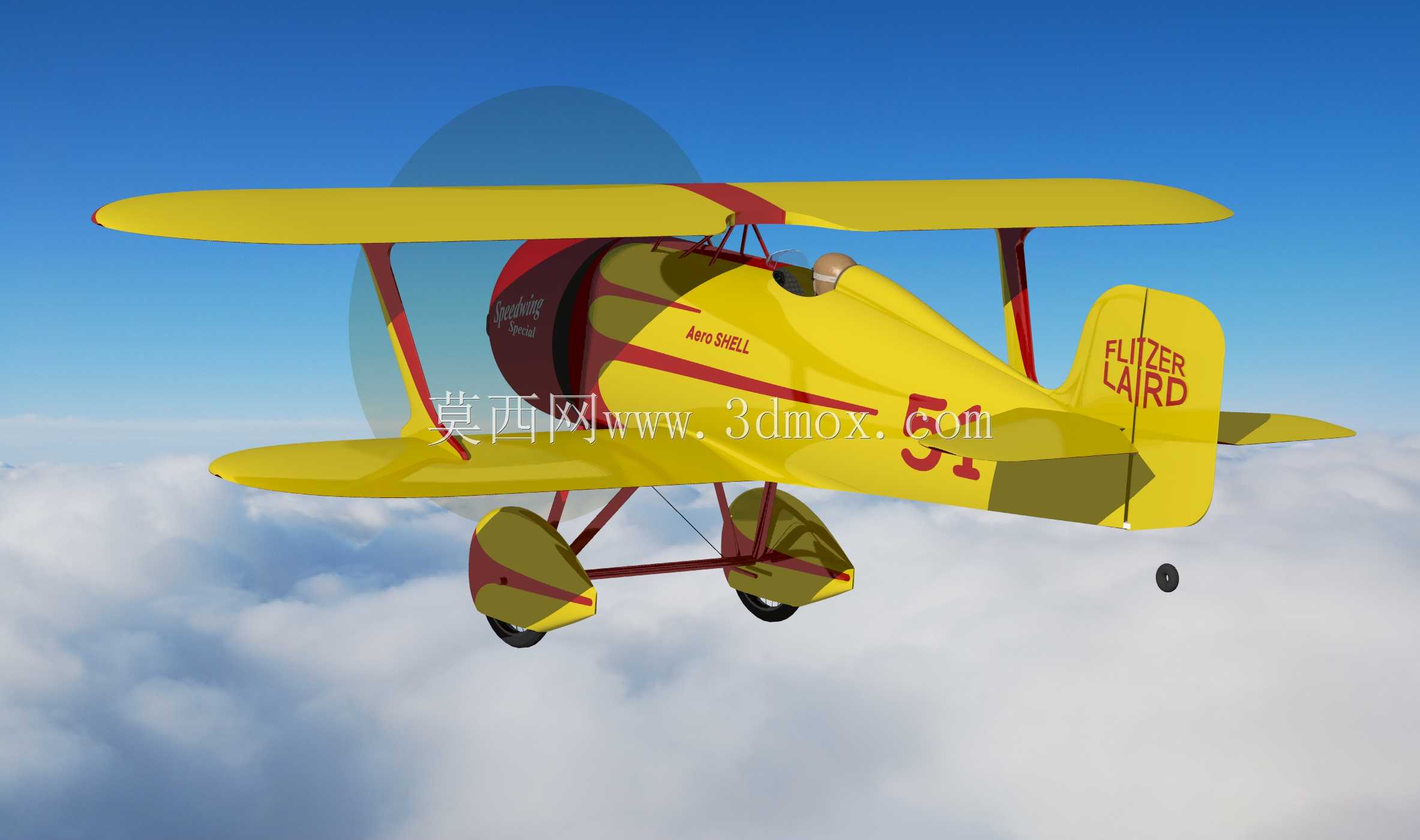

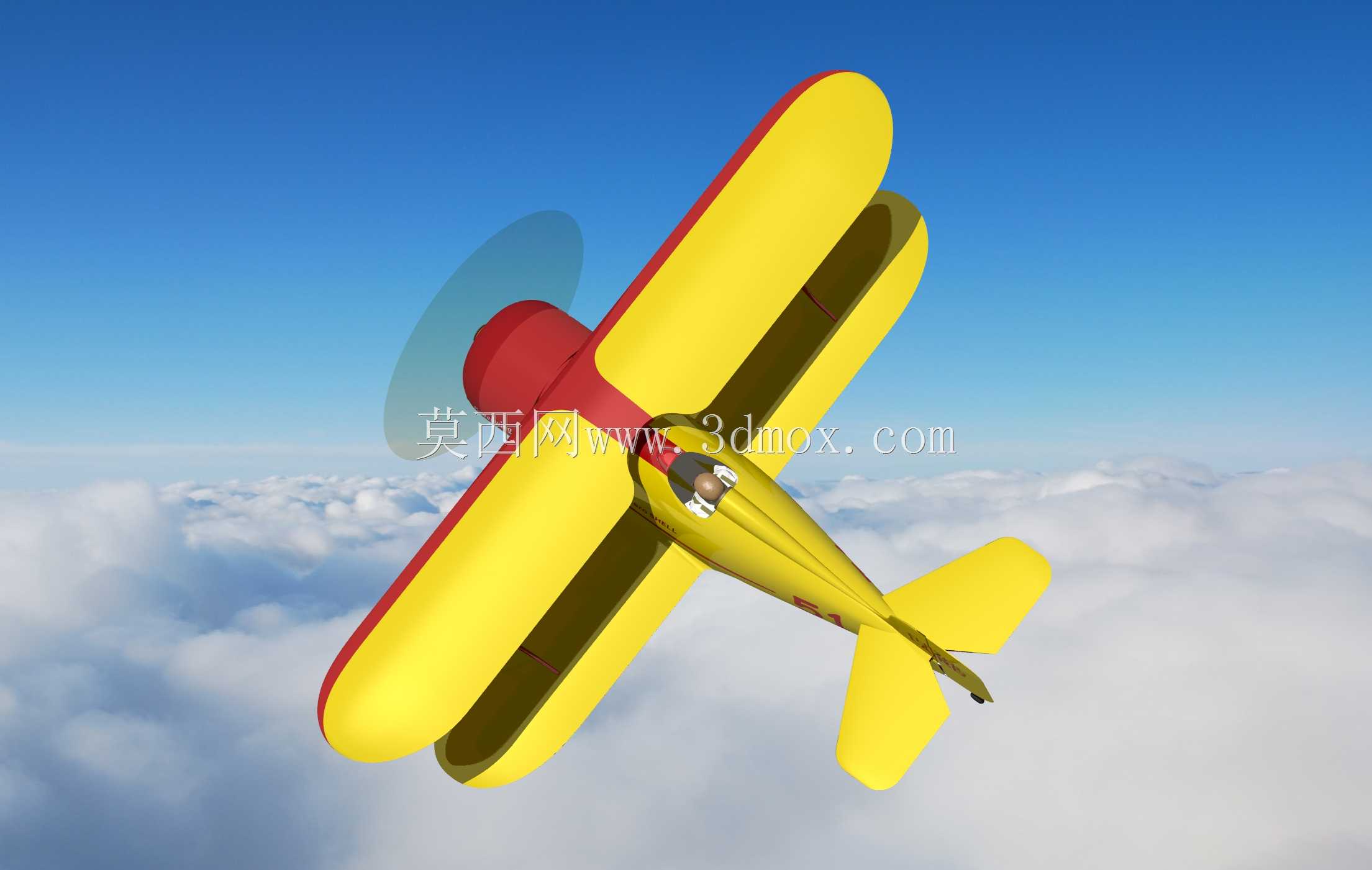

Flitzer Laird复古竞速双翼飞行器设计

　　这款双翼竞速飞行器的三维结构设计，核心面向民间航空运动、复古航空展演、航空科普教具开发三大应用场景，可直接用于轻型运动类飞机的原型验证、航展静态展示道具制作、航空主题研学设备开发，也可作为航空类院校飞行器结构设计课程的教学参考案例。从实际用途来看，该机型定位为小型竞速类轻型飞行器，适配低空短途飞行体验、民间航空赛事竞速飞行、复古航空文化活动展演等场景，不承担商业运输、高空作业等重载长航时任务，整体设计围绕轻量化、高机动性、视觉辨识度三个核心方向展开。

　　设计思路上，该机型参考早期竞速双翼机的气动布局逻辑，采用上下双翼加张线支撑的结构形式，相比单翼布局，在同等翼展下可获得更大的机翼面积，有效降低低空低速飞行时的失速速度，提升短距起降能力，适配小型通航机场、甚至平整草地等非硬化跑道的起降需求。机身主体采用流线型纺锤式设计，前部为动力舱段，预留星形活塞发动机的安装空间，发动机安装支架与机身主承力框架采用一体化连接设计，可直接传递螺旋桨转动产生的拉力与振动载荷，避免动力段与机身连接位置出现应力集中。座舱段采用单座开放式设计，座舱位置布置在机翼后缘前方，保证飞行员拥有足够的前向与下向视野，适配竞速飞行时的航线观察需求，座舱周边预留了仪表安装位、操纵杆连接位与安全带固定点，符合轻型运动飞机的人机工程要求。

　　尾翼部分采用常规布局，垂直尾翼与水平尾翼均采用薄壁骨架加蒙皮的结构形式，垂直尾翼上集成了方向舵操纵铰链，水平尾翼后缘设置升降舵操纵面，操纵钢索的走线路径沿机身内部承力桁条布置，避免外露钢索在飞行过程中产生额外气动阻力。起落架采用后三点式固定起落架设计，两个主起落架安装在机身下部靠前位置，采用流线型整流罩包裹起落架支柱与机轮，既降低飞行时的起落架阻力，也能对起落架结构形成防护，尾轮安装在机身尾部下方，采用可转向设计，与方向舵操纵系统联动，提升地面滑行时的转向操控性。上下机翼之间采用刚性支柱加张线的组合支撑结构，支柱采用流线型截面设计，张线可根据飞行载荷调整预紧力，在保证机翼结构强度的前提下尽可能降低结构重量，机翼后缘预留了副翼操纵面的安装位置，副翼操纵摇臂的连接点与机翼内部翼肋位置对应，保证操纵力的可靠传递。

　　从安装边界与尺寸控制来看，该机型翼展控制在7米级范围，机身长度约6米，机高约2.5米，整体外廓尺寸适配小型通航机库存放需求，不需要对机库进行特殊改造。动力舱段的安装接口可适配150-200马力级的轻型活塞航空发动机，发动机前部的螺旋桨安装位匹配直径2.2米以内的双叶螺旋桨，螺旋桨转动时的桨尖与地面、机翼前缘的安全距离均满足轻型飞机的设计规范，避免桨尖擦地或与机翼结构发生干涉。机身内部的燃油箱布置在机翼中段与座舱之间的位置，距离重心位置较近，燃油消耗过程中不会对整机重心产生过大偏移，油箱安装位预留了燃油管路、油位传感器的安装接口，可直接适配通用轻型飞机的燃油系统配件。机身蒙皮采用分段式设计，每段蒙皮都预留了与内部骨架连接的铆钉孔位，维护时可单独拆卸对应段蒙皮进行内部结构检修，不需要大面积拆解机身结构。机翼与机身的连接位置采用快卸式销钉设计，拆解机翼后可通过普通平板拖车进行公路运输，不需要特殊的大件运输资质，适配民间航空爱好者转场参加各类航展与赛事的需求。

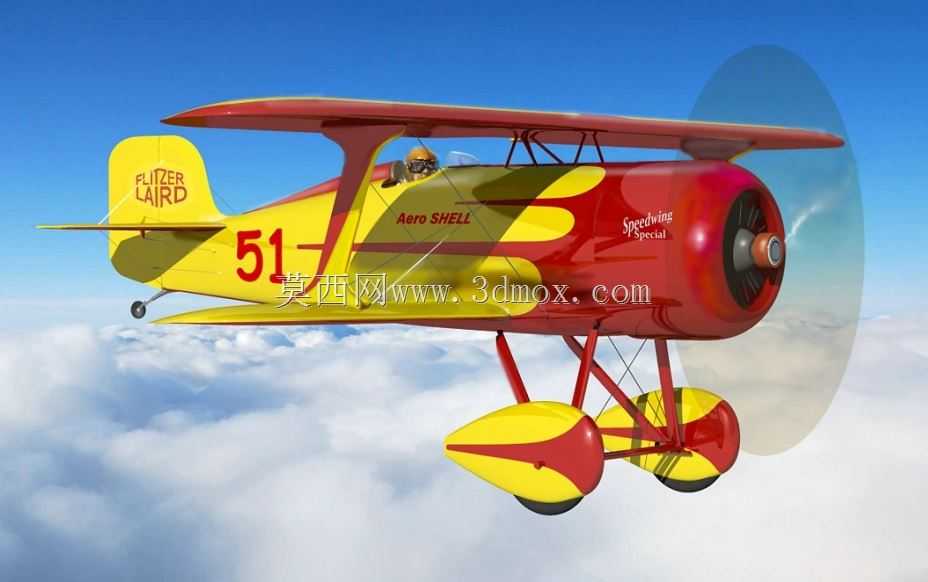

　　在结构强度设计上，整机主承力框架采用焊接钢管骨架形式，关键受力位置如机翼连接点、起落架安装点、发动机安装支架均做了局部加强设计，可承受竞速飞行时最大6g的机动过载，满足航空运动类飞行器的强度要求。机身外部的涂装分色也在模型中做了精准还原，高对比度的红黄配色既符合早期竞速飞机的视觉风格，也能提升飞行时的空中辨识度，降低低空飞行时的碰撞风险。
