轻型上单翼通航小飞机结构三维模型

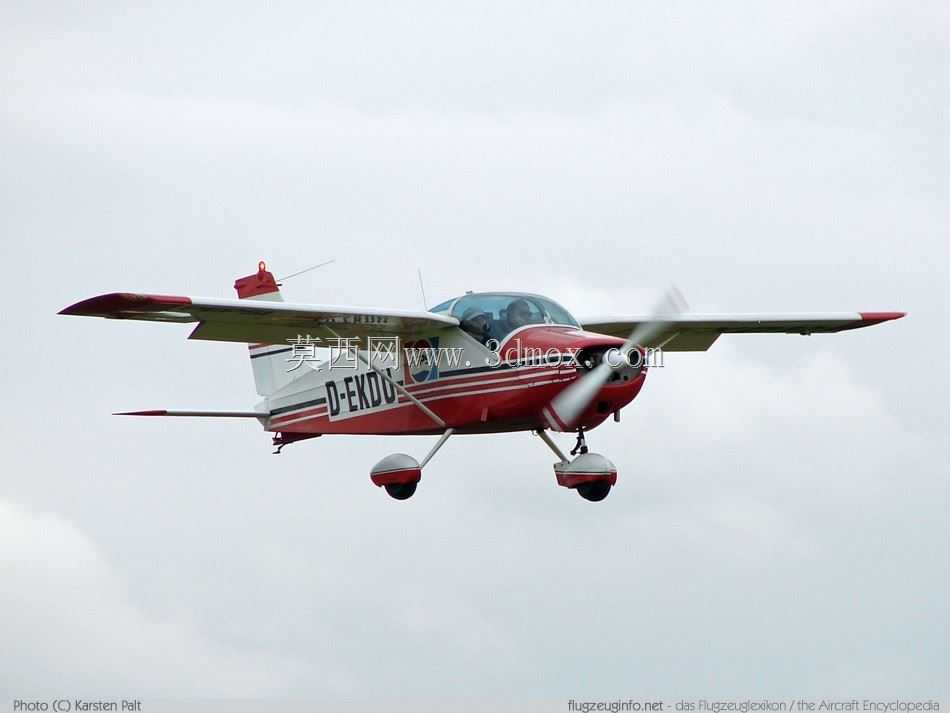

　　该轻型飞机模型还原的是百马力级通用航空小型固定翼飞行器，这类飞行器在实际应用场景中覆盖私人飞行体验、低空农林作业巡查、飞行学员初级训练、短途低空通勤转运等多个领域，相较于大型通航飞机，其对起降场地要求极低，平整的硬质草地、短距离铺装跑道均可完成起降作业，日常维护成本仅为同级别多发飞行器的三分之一左右，非常适合县域级低空通航网络的搭建使用。从功能特性来看，该机型采用前三点式起落架布局，前起落架设置于机身前部发动机舱下方，两个主起落架通过支撑结构固定于机翼下方靠近机身的位置，这种布局在地面滑行阶段具备更好的方向稳定性，飞行员在起降过程中对跑道前方的视野遮挡更小，同时能避免后三点布局常见的拿大顶风险，适合飞行小时数较低的新手飞行员操作。

　　动力系统采用单发活塞式航空发动机搭配双叶定距螺旋桨的配置，100马力的输出功率足以支撑该机在2000米以下的低空空域完成巡航、爬升、简单机动等飞行动作，巡航阶段的燃油消耗率较低，能够支持400公里左右的转场飞行半径，完全满足日常短途作业的需求。机翼设计上采用了修改后的NACA低速翼型，这种翼型在低速飞行状态下具备更高的升阻比，失速速度更低，即使在发动机空中停车的特情下，飞行员也能依靠机翼的滑翔性能操纵飞机迫降，大幅提升低空飞行的安全冗余；同时上单翼的布局设计，让飞行员在座舱内对机翼上下方的观察视野几乎无遮挡，在执行农林巡查、航拍航测等作业时，能够获得更好的对地观测视角，也便于地面维护人员在机翼下方完成燃油加注、

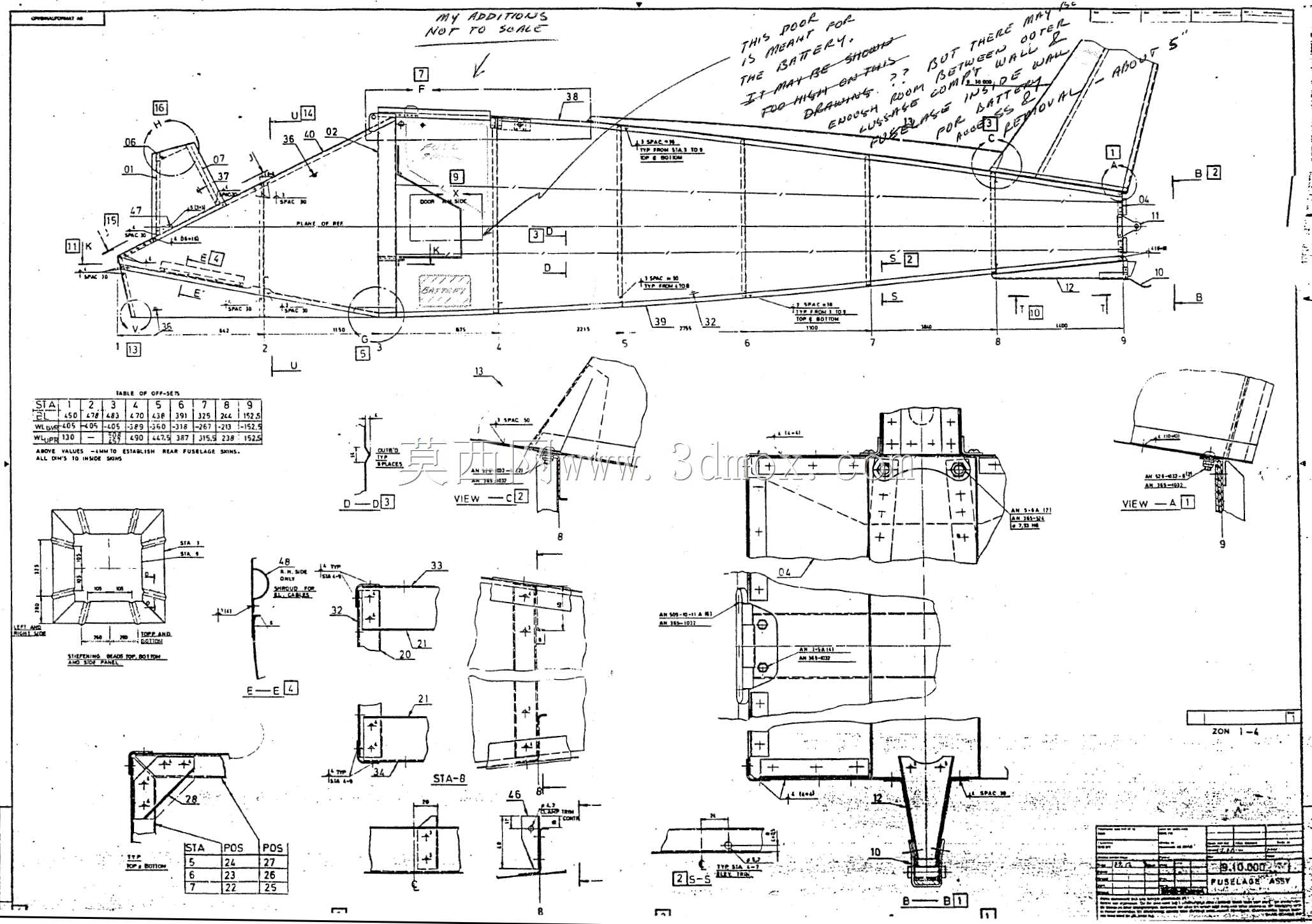

　　结构检查等日常维护作业，不需要额外搭建登高作业平台。机身结构采用半硬壳式设计，座舱段设置有并排双座布局，配备整块式透明风挡与侧方观察窗，能够为两名乘员提供充足的视野空间，机身尾部连接常规布局的水平尾翼与垂直尾翼，操纵舵面的传动结构走向在模型中均有对应还原，能够直观看到升降舵、方向舵、副翼的操纵连接逻辑。从安装边界与尺寸适配角度来看，该机型的整机翼展控制在10米以内，机身长度不到7米，整机高度在2.5米左右，普通的单体机库即可完成停放，不需要大跨度的停机空间；起落架的轮距宽度适配通用通航机场的滑行道宽度，在地面滑行时不会出现轮距过宽导致的滑出路面问题，主起落架配备的小型低压轮胎，能够在平整度一般的草地跑道上吸收起降冲击，

　　减少颠簸对机身结构的疲劳损伤。模型还原过程中，对机身表面的蒙皮铆接位置、机翼与机身的连接加强结构、螺旋桨桨毂整流罩、尾翼与机身的连接接头等细节均做了对应呈现，能够直观看到该机型的结构受力传递路径：机翼升力通过翼根连接接头传递到机身承力框，再通过机身纵梁传递到尾翼与起落架结构，发动机的振动则通过发动机架的减震胶垫传递到机身前部承力结构，避免振动直接传递到座舱影响驾乘体验。需要注意的是，该模型未覆盖全部机载系统的内部细节，仅呈现了整机的外部气动外形与主要结构连接关系，可用于低速飞行器气动布局教学、通航飞机结构认知学习、低空作业场景的仿真演示等场景，在进行二次结构细化设计时，可根据实际作业需求，在机翼下方预留的挂点位置加装农林喷洒设备、航拍吊舱等作业载荷，不需要对机翼主承力结构做大幅修改，适配性较强。
