D45X系列长柄压杆式微动开关结构

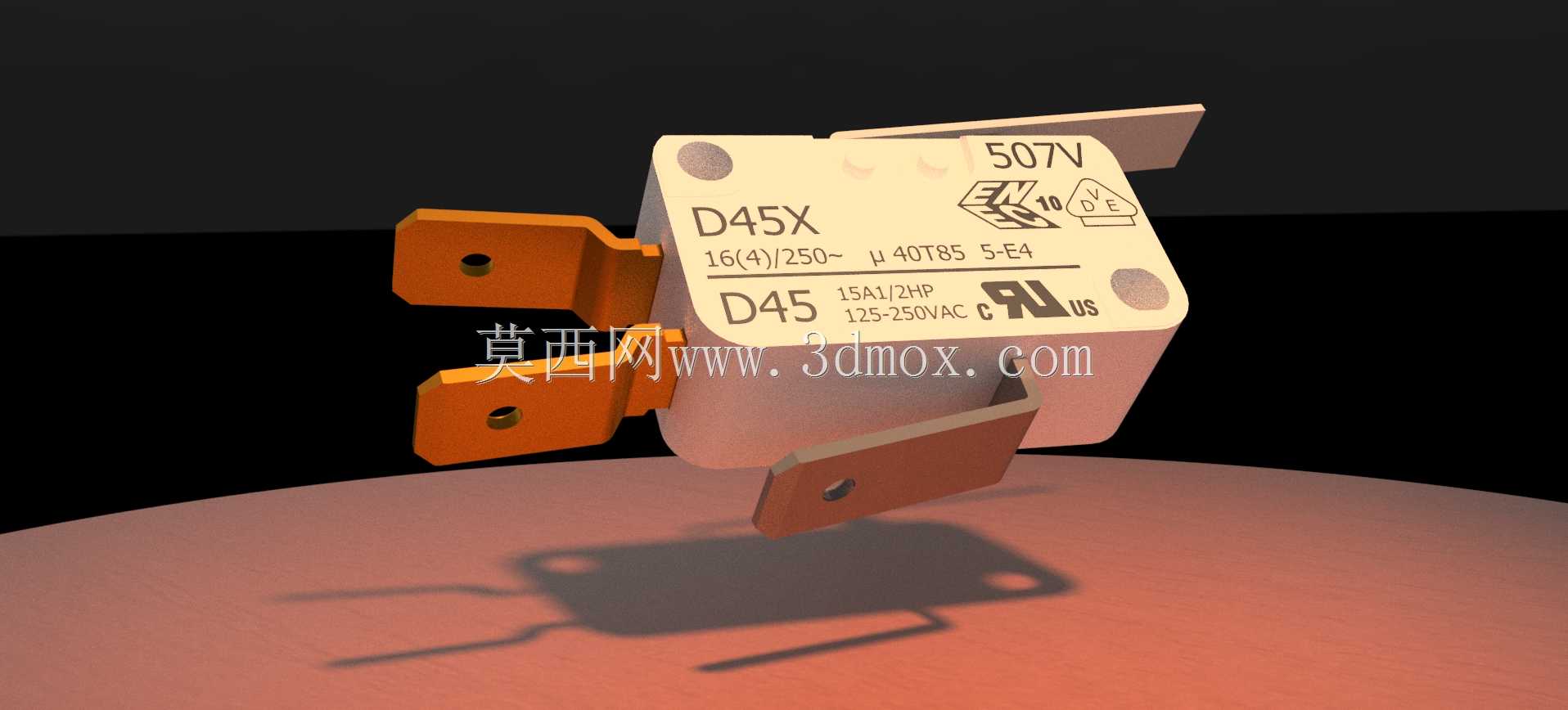

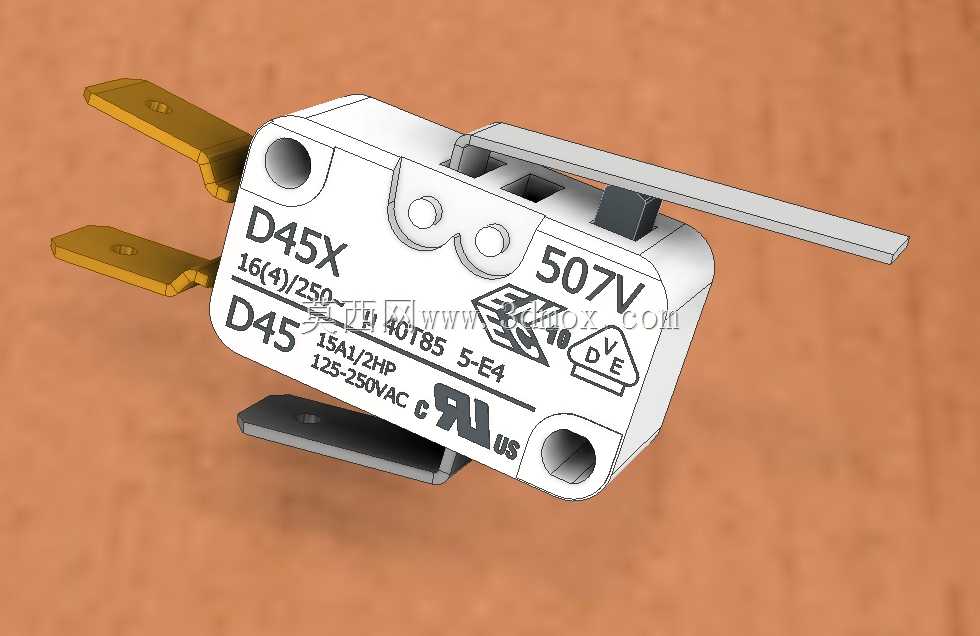

　　这类带压杆的微动开关，是低压控制回路里最常见的小体积触发元件，日常能在各类家电、工业设备、自动化机构里见到它的身影，核心作用是通过微小的机械位移触发触点通断，完成位置检测、行程限位、状态反馈这类控制需求。从结构设计来看，这款开关采用白色阻燃工程塑料作为壳体基材，壳体上预留了两个对称的安装通孔，安装孔位的间距经过标准化适配，能直接匹配市面上多数常规微动开关的安装位，不需要额外改动安装支架就能替换同规格老款产品。壳体侧面伸出的两个黄铜插片是主回路接线端，插片厚度与宽度符合快插端子的通用尺寸，接线时可以直接插装标准6.3mm规格的冷压端子，不需要额外焊接或者拧螺丝，批量装配的时候能大幅节省接线工时。顶部伸出的长金属压杆是触发执行件，

　　压杆的转轴位置做了限位结构，压杆的下压行程控制在合理区间，既保证触发时的触点动作行程足够，又不会因为超程过大压坏内部的触点弹片。内部的触点组件采用速动结构，依靠弹片的瞬动特性实现触点的快速通断，不管外部压杆的下压速度是快是慢，内部触点的切换时间都能控制在毫秒级，有效避免触点因为慢分慢合产生拉弧烧蚀的问题，提升开关的电气寿命。从实际选型适配的角度来说，这款开关的额定负载参数覆盖了常见的低压控制回路需求，交流侧能适配250V电压等级下的小功率负载，不管是给PLC输入开关量信号，还是直接驱动小型继电器、接触器的线圈回路都能胜任，不需要额外加中间继电器转接。安装边界上，开关本体的长宽高尺寸属于中型微动开关的常规规格，

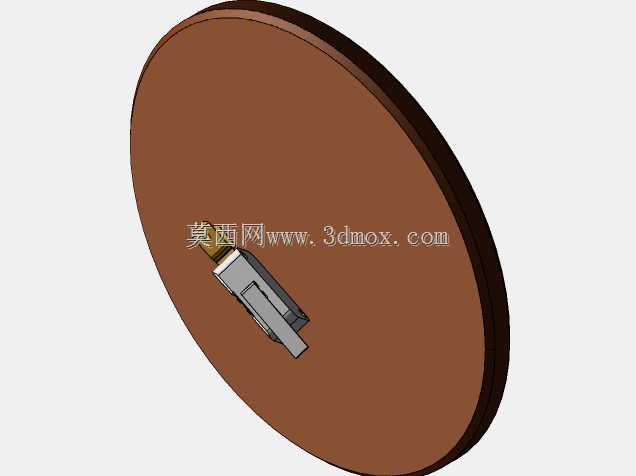

　　压杆在自然状态下的伸出长度足够，安装时不需要把开关本体贴紧被检测的运动部件，只要保证运动部件到位时能压下压杆到触发行程即可，给安装调试留出了足够的余量。在实际应用场景里，这类开关常被用在设备柜门的开合检测、气缸的行程到位反馈、家电门盖的安全联锁、小型机具的操作触发位置，比如打印机的盖板检测、微波炉的门开关、自动化流水线的工件到位检测、电动工具的触发开关，都能看到同结构产品的应用。设计这款三维结构的时候，重点还原了壳体的卡扣装配结构、内部弹片的安装定位、压杆与壳体转轴的配合间隙、接线插片与壳体的嵌装固定结构，每个配合面的公差都按照实际注塑件与冲压件的常规公差设定，安装孔的位置度、压杆的转动角度范围都和实物参数保持一致，

　　不管是用来做设备整机的装配干涉检查，还是做电气布线的布局模拟，都能直接调用，不需要额外调整结构尺寸。壳体表面印刷的参数标识位置也做了还原，能直观看到产品的额定参数标识位置，在做整机外观渲染的时候也能保持足够的真实感。另外开关底部的定位凸台结构也做了还原，安装时这个凸台可以卡在安装板的预留孔里，避免开关在长期受按压的过程中出现转动移位，保证触发位置的长期一致性，不需要频繁调整开关的安装位置。压杆的末端做了圆弧过渡，被运动部件按压的时候不会出现卡滞，也不会刮伤接触的运动部件表面，长期使用的磨损量更小。
