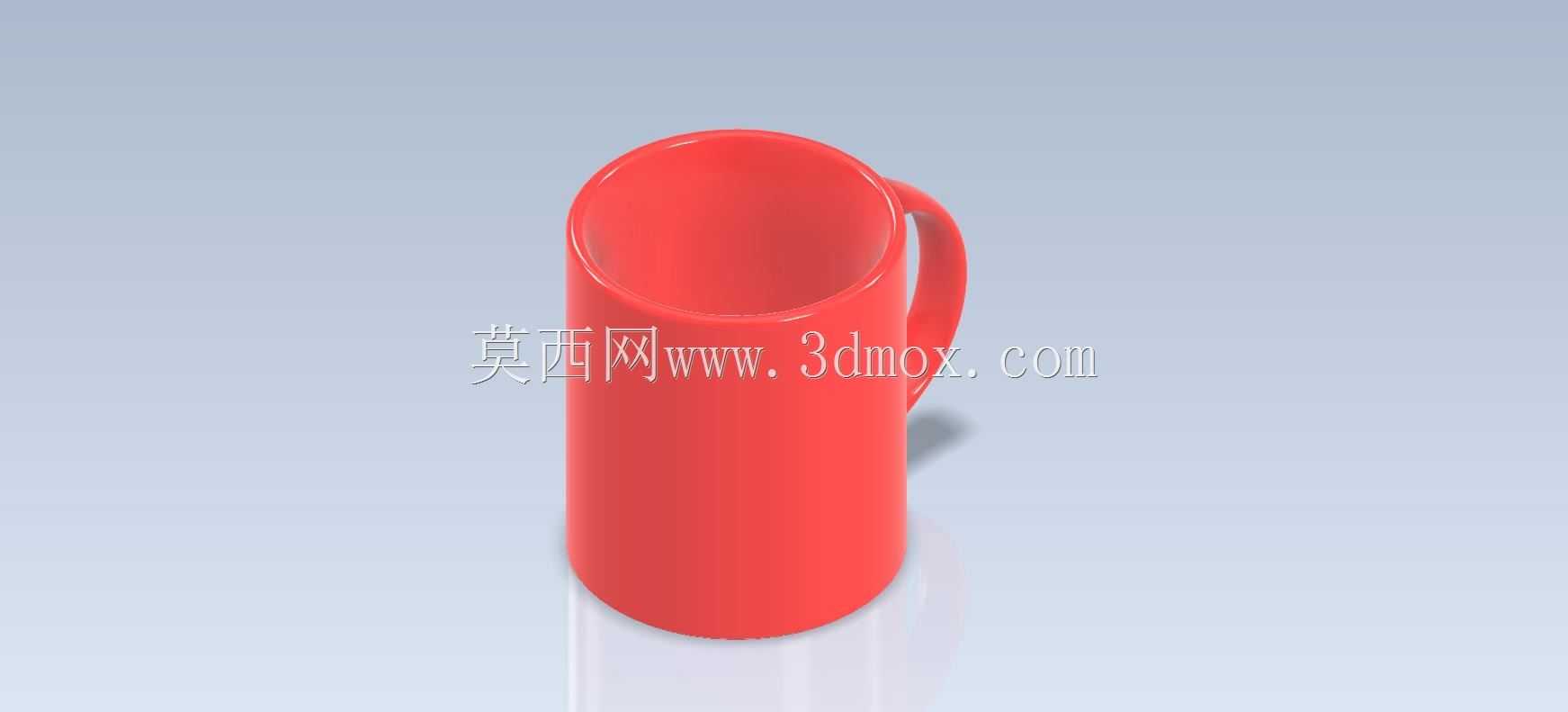

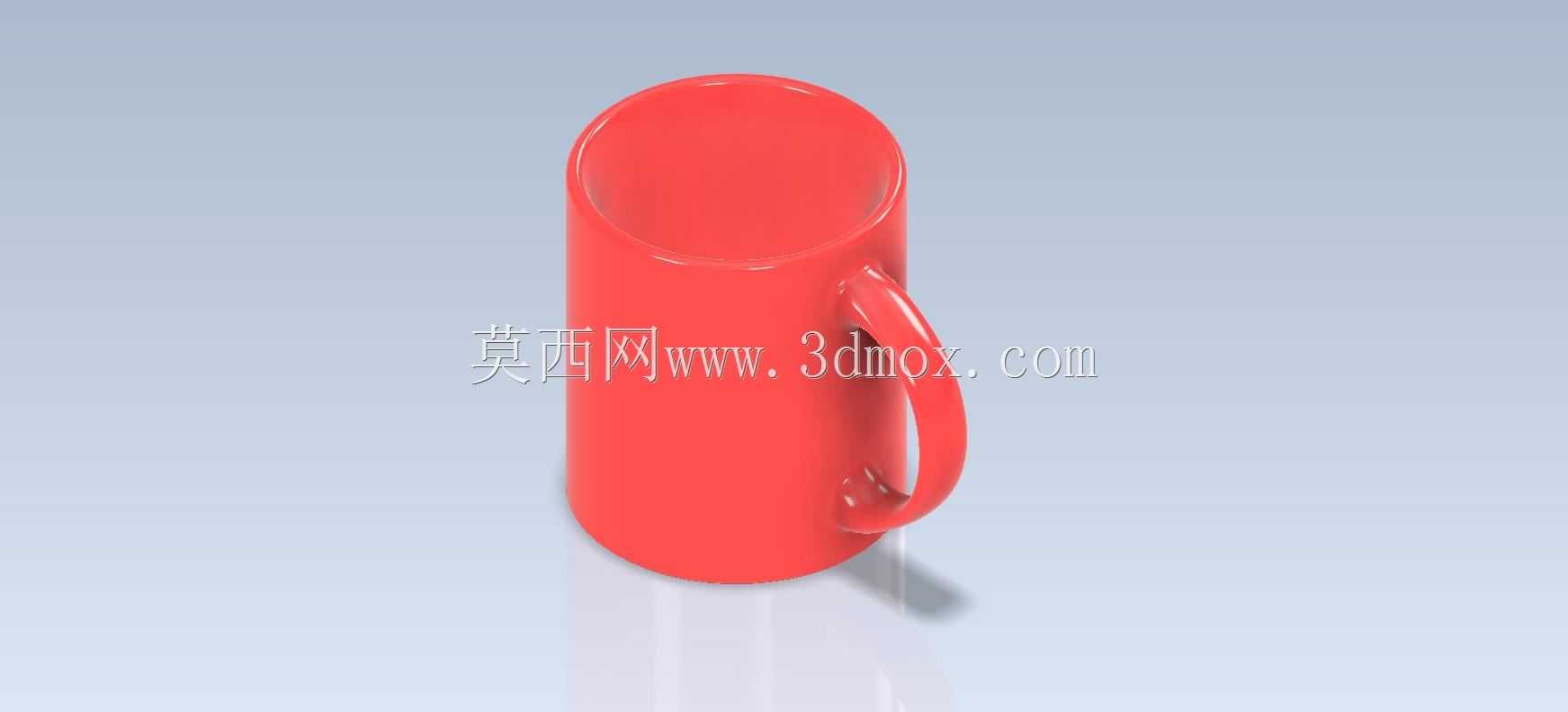

带把手直身马克杯结构设计

　　这款直身带把手马克杯的结构设计，核心围绕日常饮品盛装场景的使用需求展开，在民用餐饮器具、办公日常用品、家居日用品领域都有广泛的适配空间，既可以作为日常饮水、盛装咖啡茶饮的单体器具，也可适配批量注塑生产的民用商品需求，同时也能作为CAD基础建模练习的典型回转类带侧装特征的教学案例。从功能特性来看，直身杯体的设计首先保证了内部盛装容积的最大化利用，等直径的筒身结构在叠放收纳时可以实现多杯嵌套，大幅降低仓储、运输环节的空间占用，适配批量流通的物流需求；侧装的C型把手完全贴合人手握持的人机工程弧度，把手与杯身的连接位置做了平滑过渡的圆角处理，既避免了锐角结构带来的握持硌手感，也能在盛装高温饮品时通过把手与杯身的间隙形成隔热空间，

　　减少握持时的烫手感，同时连接位置的加厚处理能避免长期使用后把手连接处出现应力开裂的问题。设计思路上优先采用回转体作为主体基础特征，杯身整体为等壁厚的直筒结构，壁厚均匀控制在适配注塑成型的合理区间，避免壁厚差异带来的缩痕、填充不均等成型缺陷，杯口位置做了微卷边的加厚处理，既提升了口部接触的触感，也能增强杯口的结构强度，降低日常使用中磕碰导致的口部崩缺风险；杯底位置设计了内嵌的环形支撑脚，让杯底与放置平面形成微小的间隙，既可以避免杯底直接贴合桌面形成负压导致拿起时的吸附感，也能减少杯底与桌面的摩擦刮痕，同时环形支撑脚的平面度可以通过模具结构精准控制，保证杯子放置时的稳定性，避免出现放置晃动的问题。把手部分的截面采用椭圆型设计，

　　相比圆形截面更贴合手指握持的贴合面，提升握持的舒适度，把手与杯身的两个连接点分别布置在杯身上部靠近杯口、下部距离杯底三分之一总高的位置，这个位置的受力分布最合理，当杯内盛满液体提起时，两个连接点的弯矩分布均匀，不会出现局部应力集中的问题，连接位置的过渡圆角半径做了渐变处理，从把手端部到杯身壁面平滑过渡，既优化了注塑时的熔料流动路径，减少熔接痕的产生，也能降低日常清洗时的卫生死角，避免污渍在连接缝隙处堆积。从外形尺寸与安装边界来看，杯身总高适配常规家用、办公场景的杯架高度，外径尺寸适配常规车载杯架、桌面杯垫的通用尺寸范围，把手的外伸宽度控制在合理区间，不会因为外伸过长导致收纳时与相邻物品发生干涉，杯体内径尺寸适配常规杯盖、

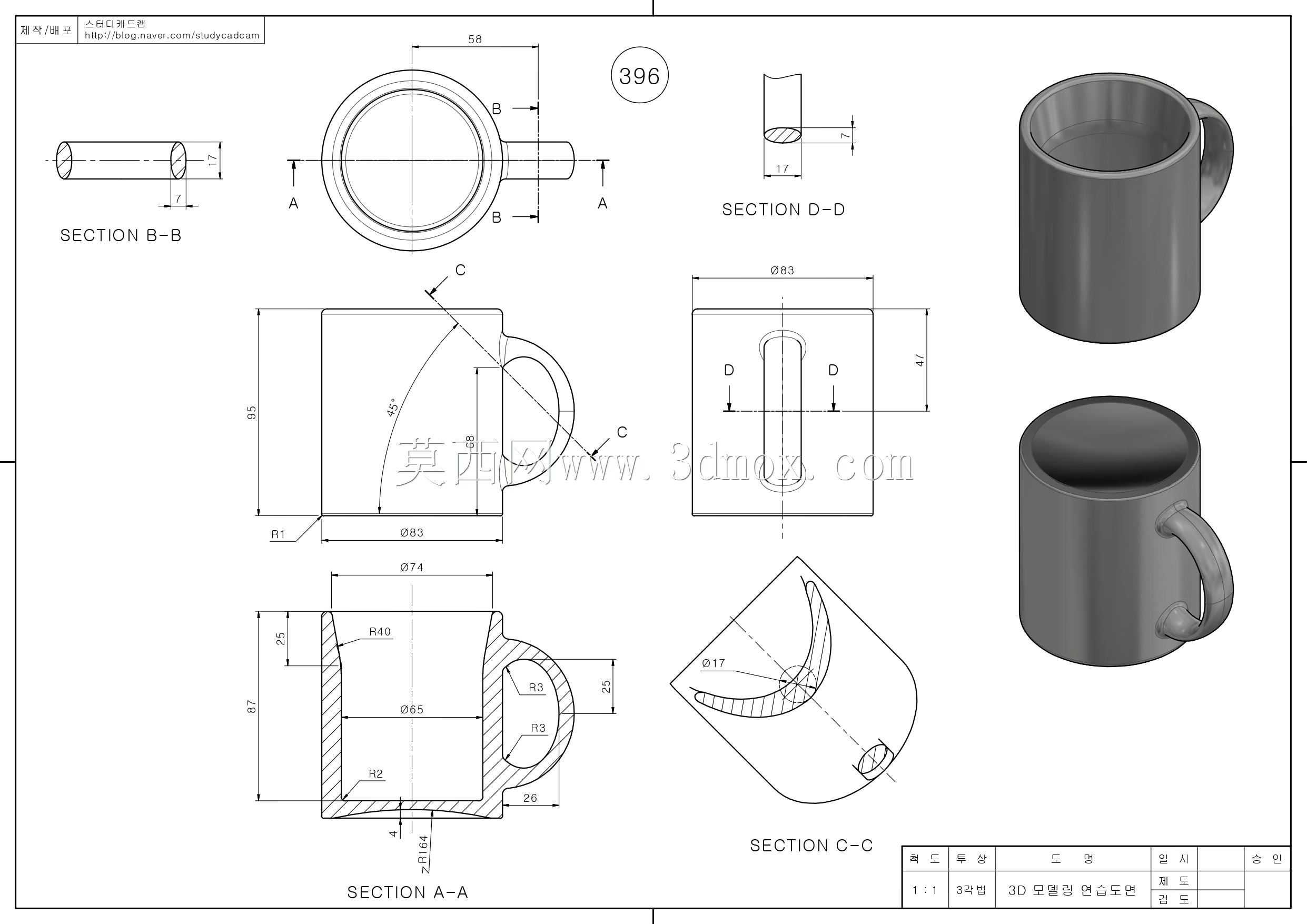

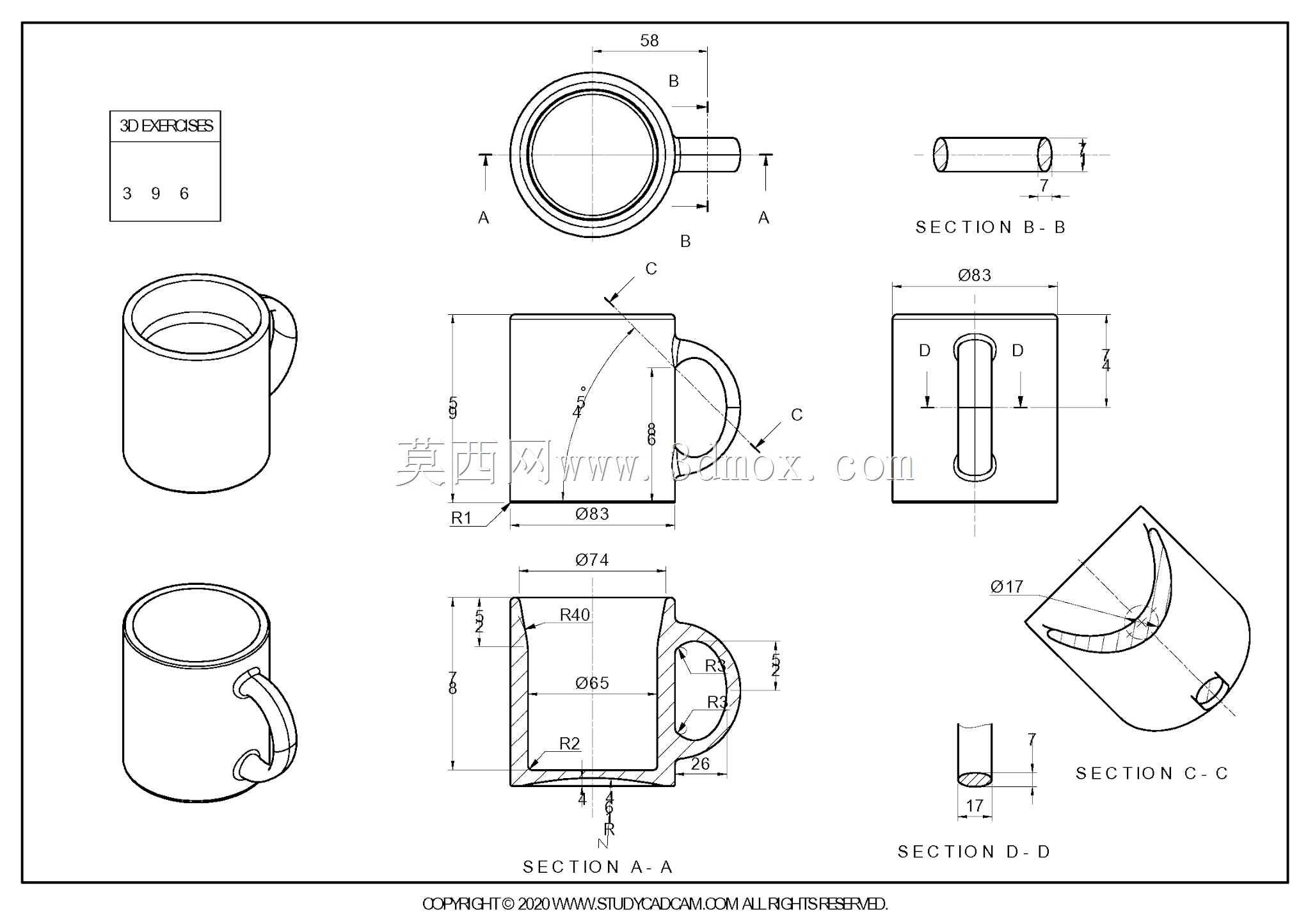

　　吸管等通用配件的适配范围，可拓展搭配密封盖、吸管等配件实现外出携带的功能。整体结构没有复杂的倒扣特征，模具结构可以采用简单的两板模结构实现量产，侧抽芯的行程较短，成型周期短，量产成本可控，杯体内壁做了光滑的无凸起设计，方便日常清洗，也适配洗碗机清洗的使用场景，外壁的光滑直面可以预留足够的印刷、贴标空间，满足不同品牌的定制化外观需求。在建模逻辑上，这款产品是典型的回转体加侧装附加特征的基础建模案例，主体通过旋转特征生成基础杯体，再通过扫掠特征生成把手结构，最后通过圆角、抽壳等特征完成细节处理，建模过程中需要重点关注抽壳的壁厚均匀性，以及把手与杯身连接位置的布尔运算合并质量，避免出现面重叠、缝隙等几何错误，保证后续导出到工程图、模具设计环节时的模型可用性，同时杯底的支撑脚结构可以通过拉伸切除或者旋转切除的方式实现，需要保证支撑脚的底面与杯体轴线的垂直度，避免放置时出现倾斜的问题。
