机加工用CP12可调式侧向压紧夹具

　　在CNC铣削、精密磨削等机加工工序里，工件的侧向压紧一直是容易被忽略却直接影响加工良率的环节——很多小型异形工件、薄板类零件无法通过顶面压板完成可靠固定，顶面施压容易造成工件变形，或是加工路径需要完全避让顶面装夹结构，这时候侧向压紧的夹具就成了工艺排布里的核心配套件。这款CP12可调侧夹，就是针对这类小空间侧压需求设计的压紧元件，目前在小型精密零件加工、工装治具集成、自动化线工件定位工位上都有很广泛的应用。

　　从实际使用场景来看，这类侧夹常被安装在机床工作台的T型槽内，或是组合夹具的基础板侧面，针对厚度在适配范围内的工件提供侧向的恒定压紧力，尤其适合多工位排布的密集装夹场景——相比传统的螺栓顶紧结构，它的压紧行程可调，压紧头的接触面积经过优化，不会在软质工件表面留下明显压痕，同时压紧力的方向经过角度设计，在侧向施压的同时会产生微小的下压力分量，避免工件在压紧过程中向上翘起，这一点是很多普通侧顶螺栓做不到的。

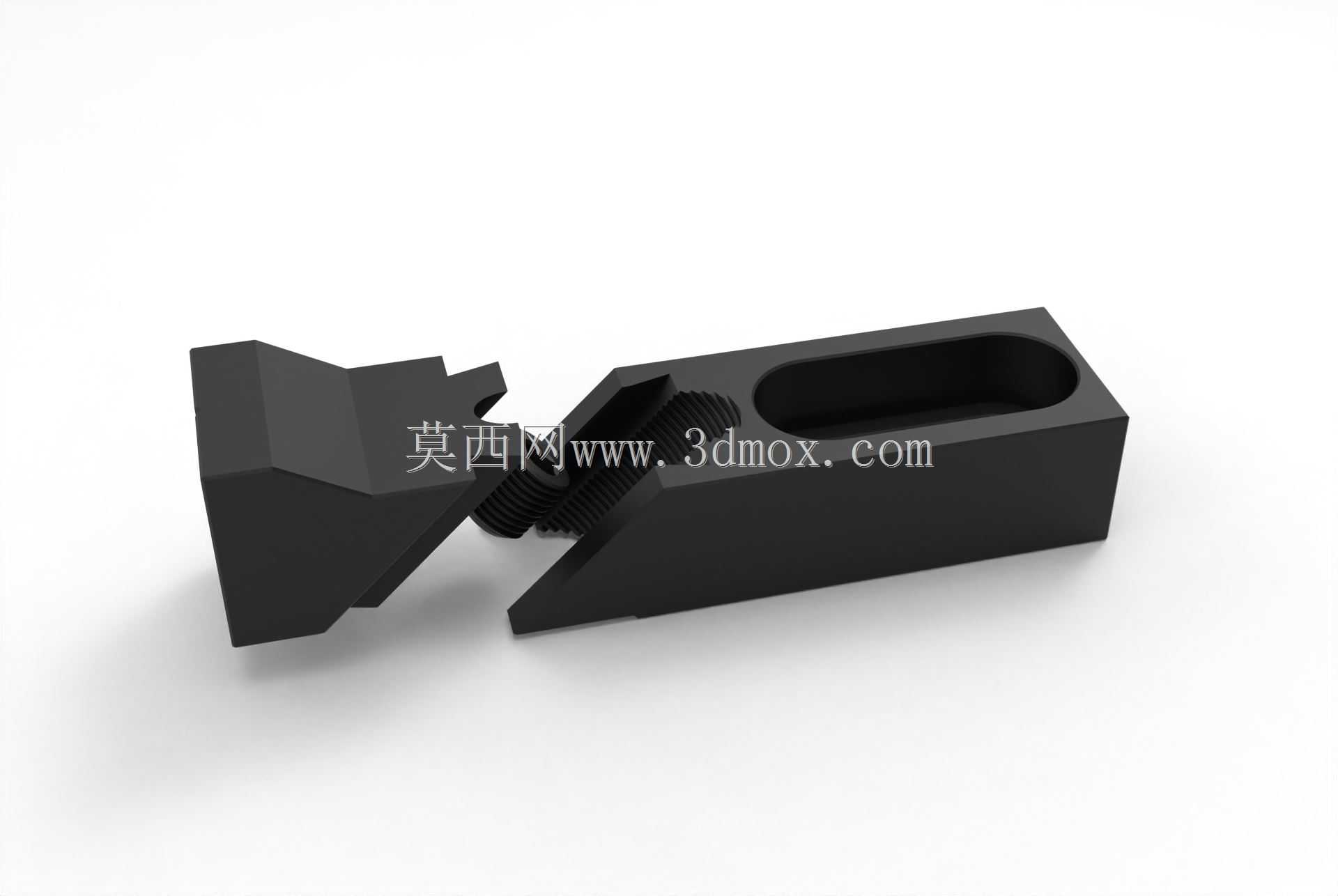

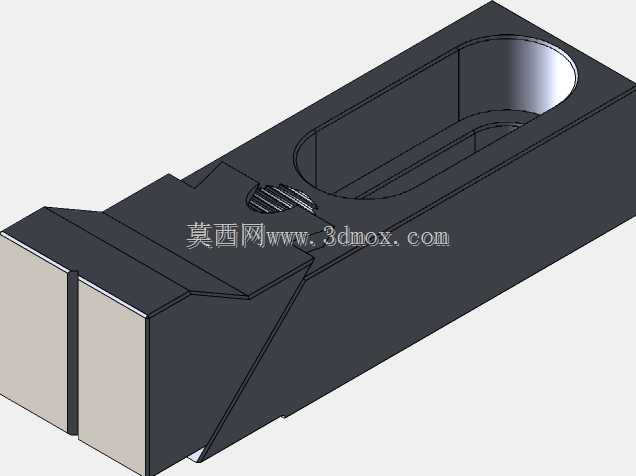

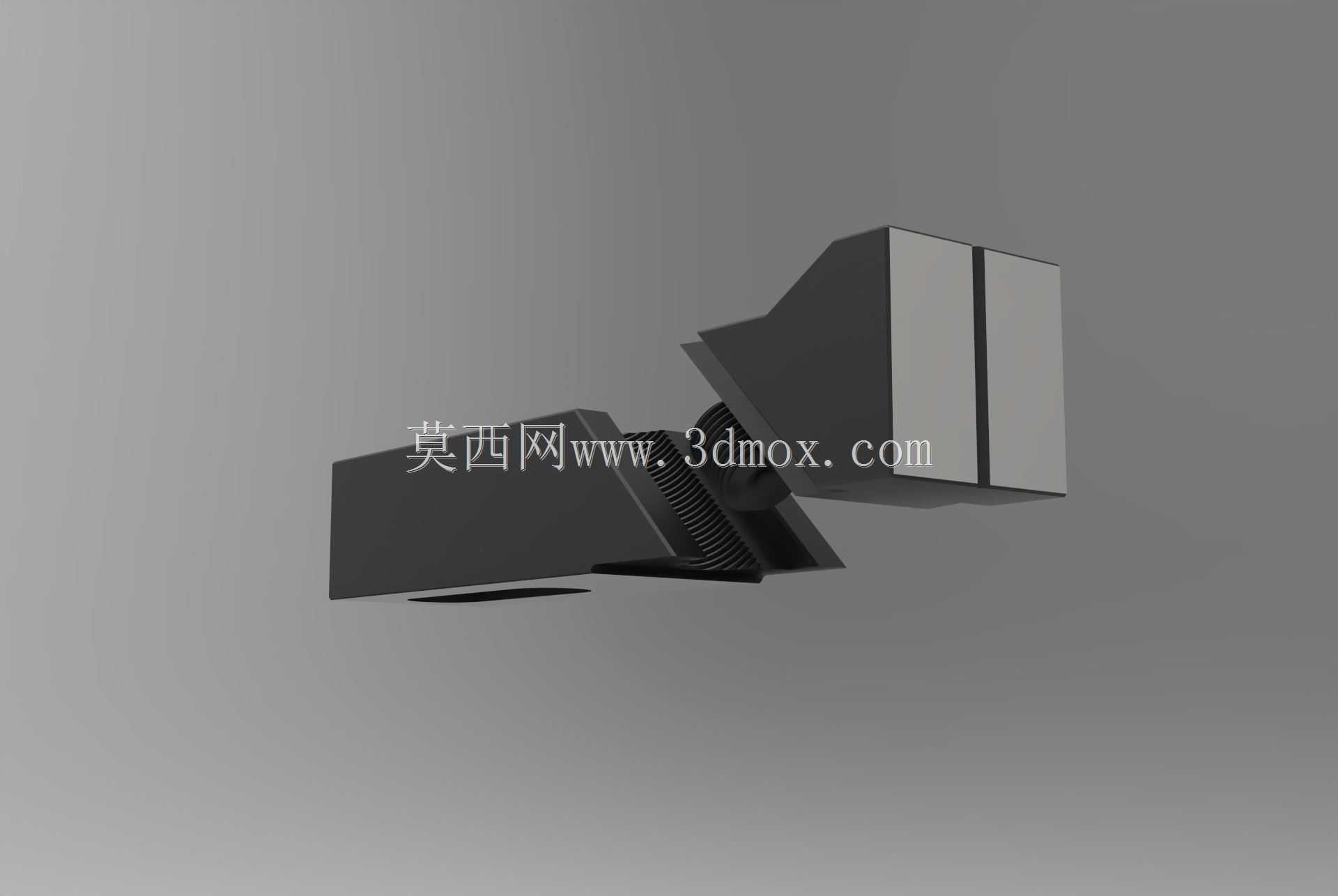

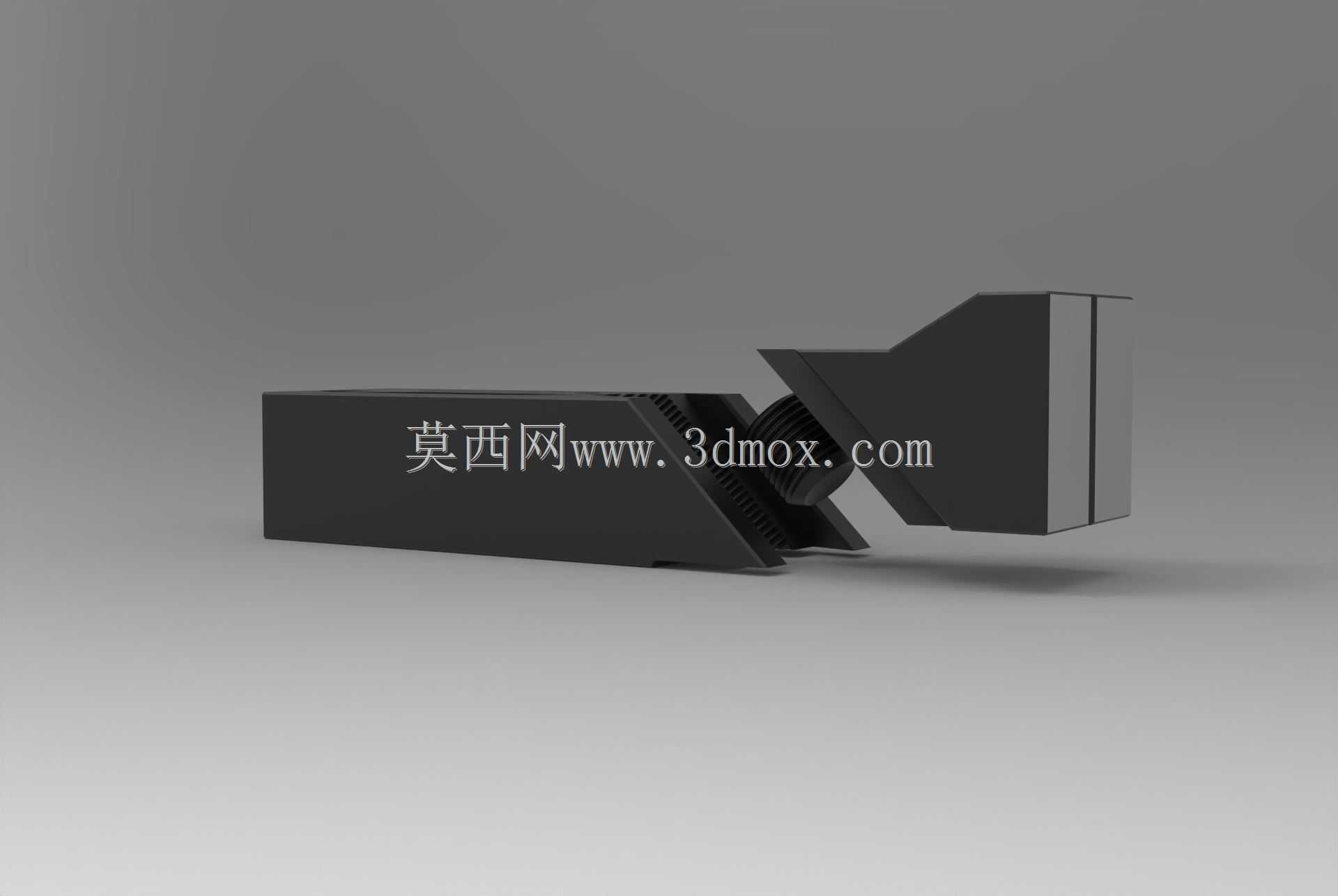

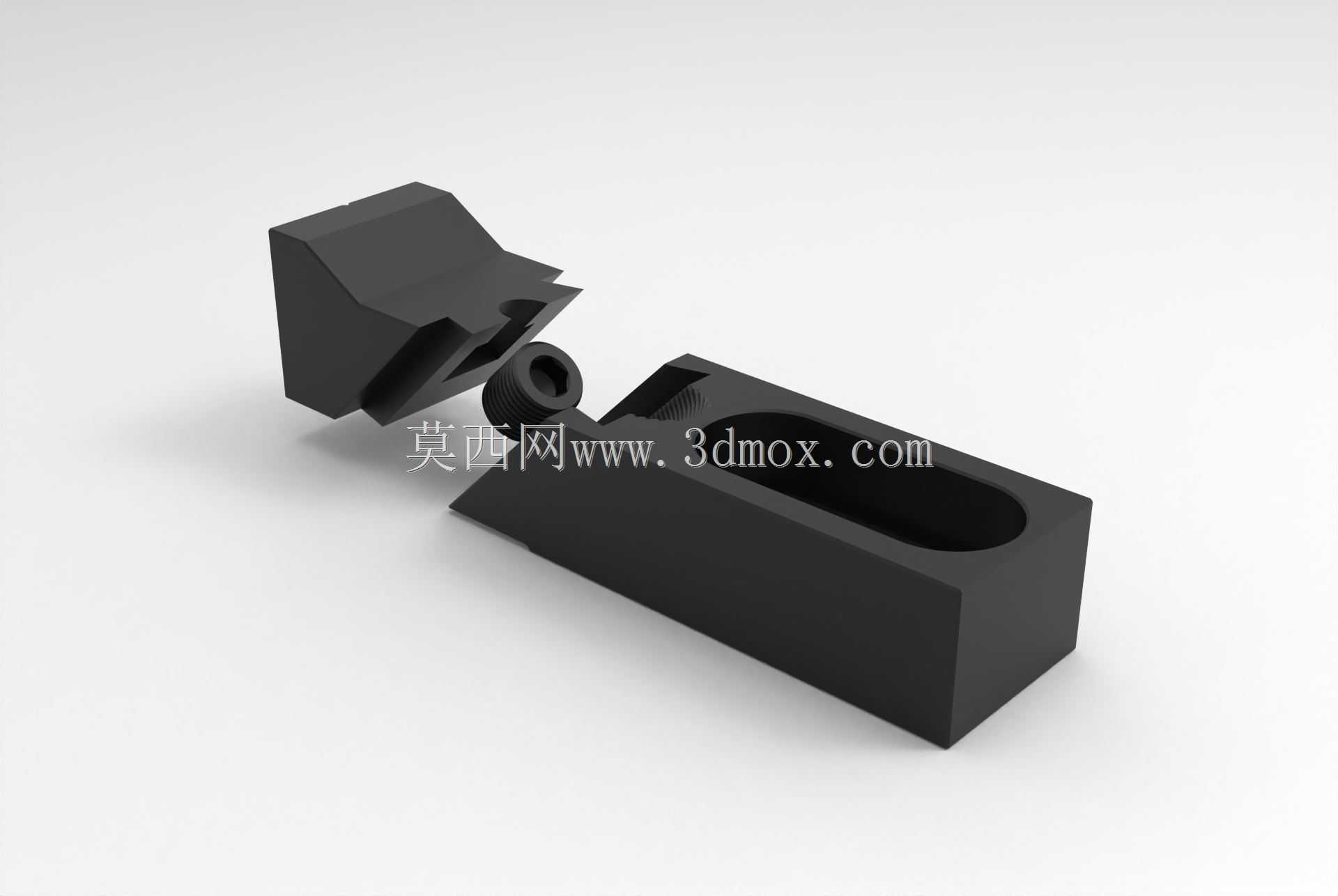

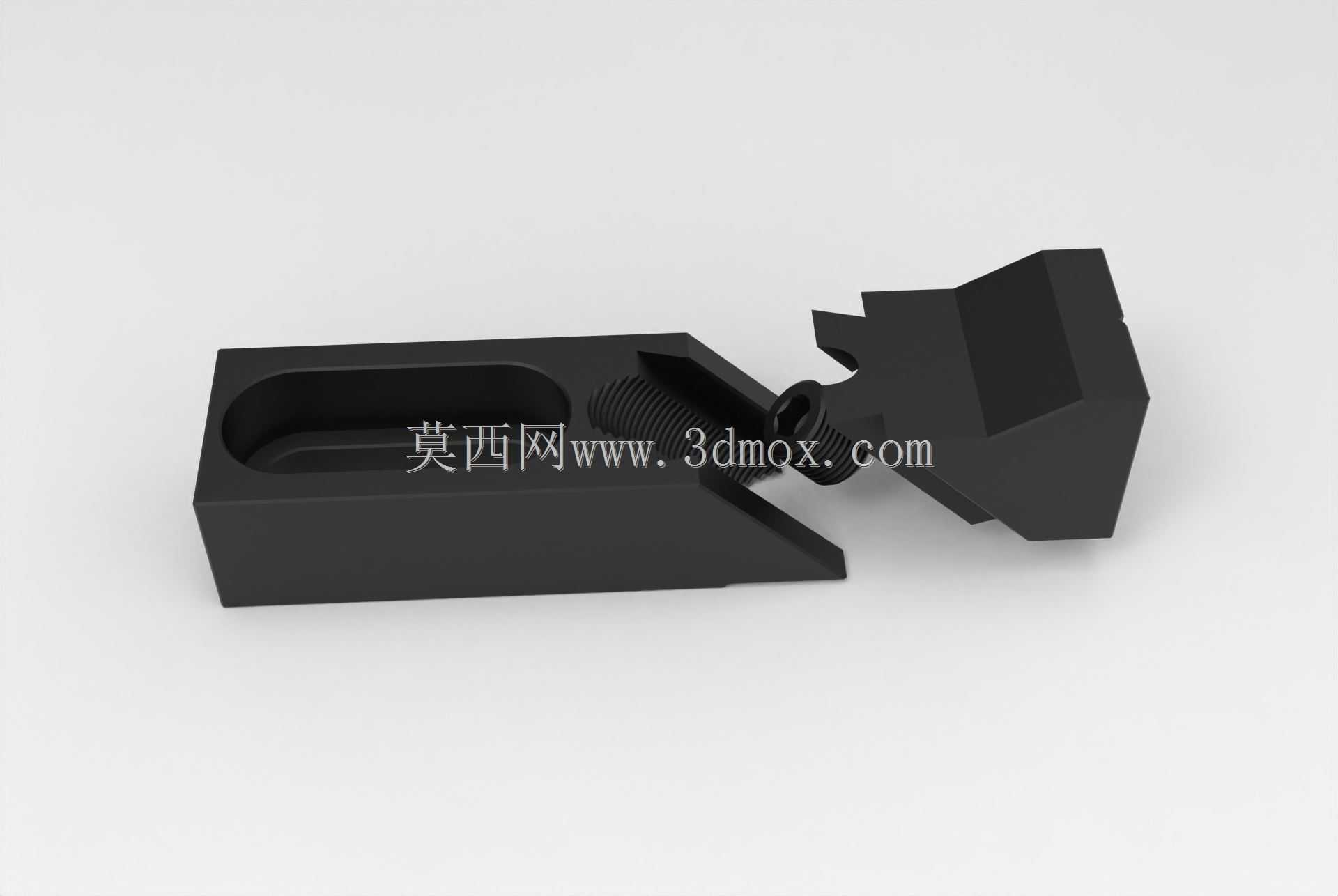

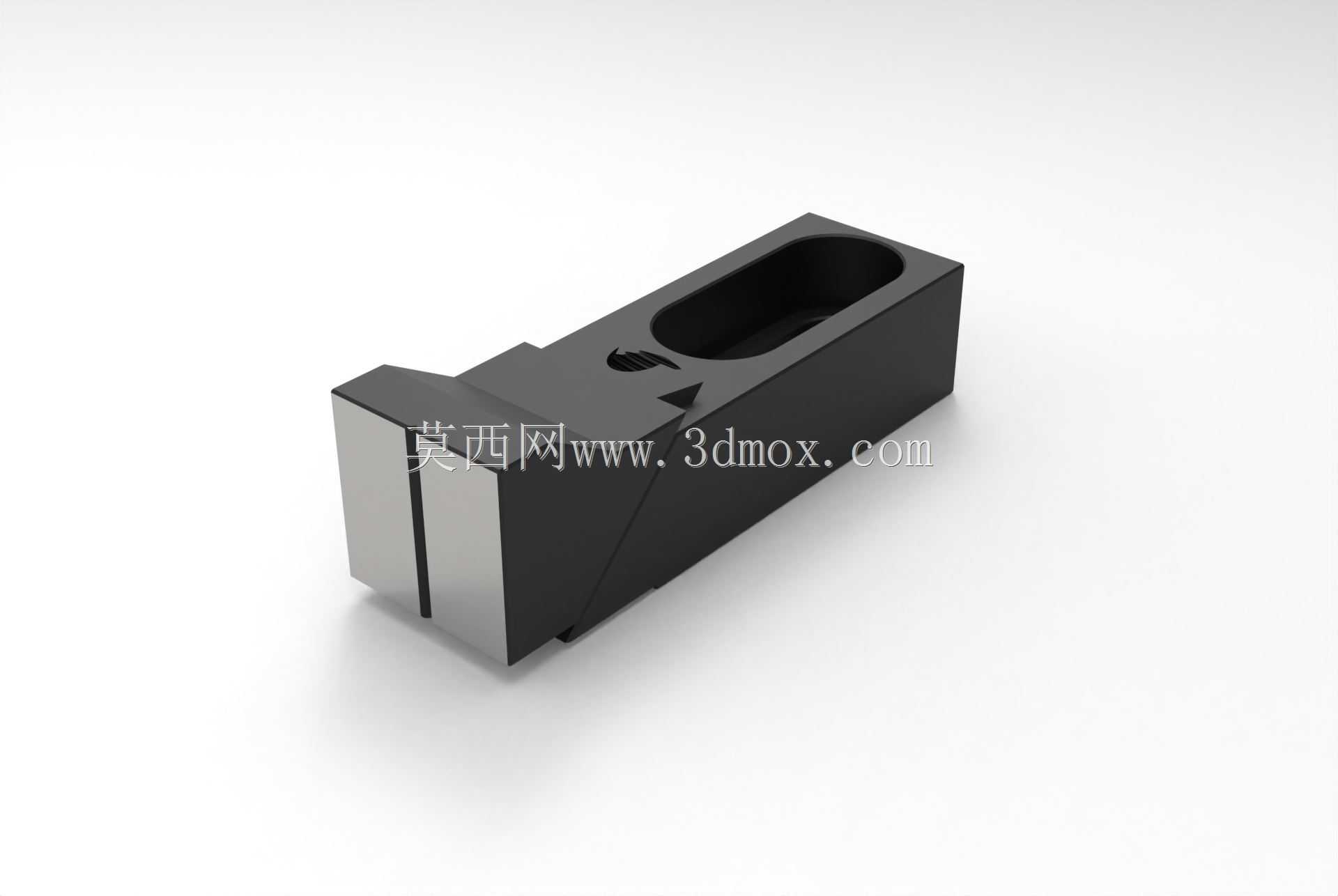

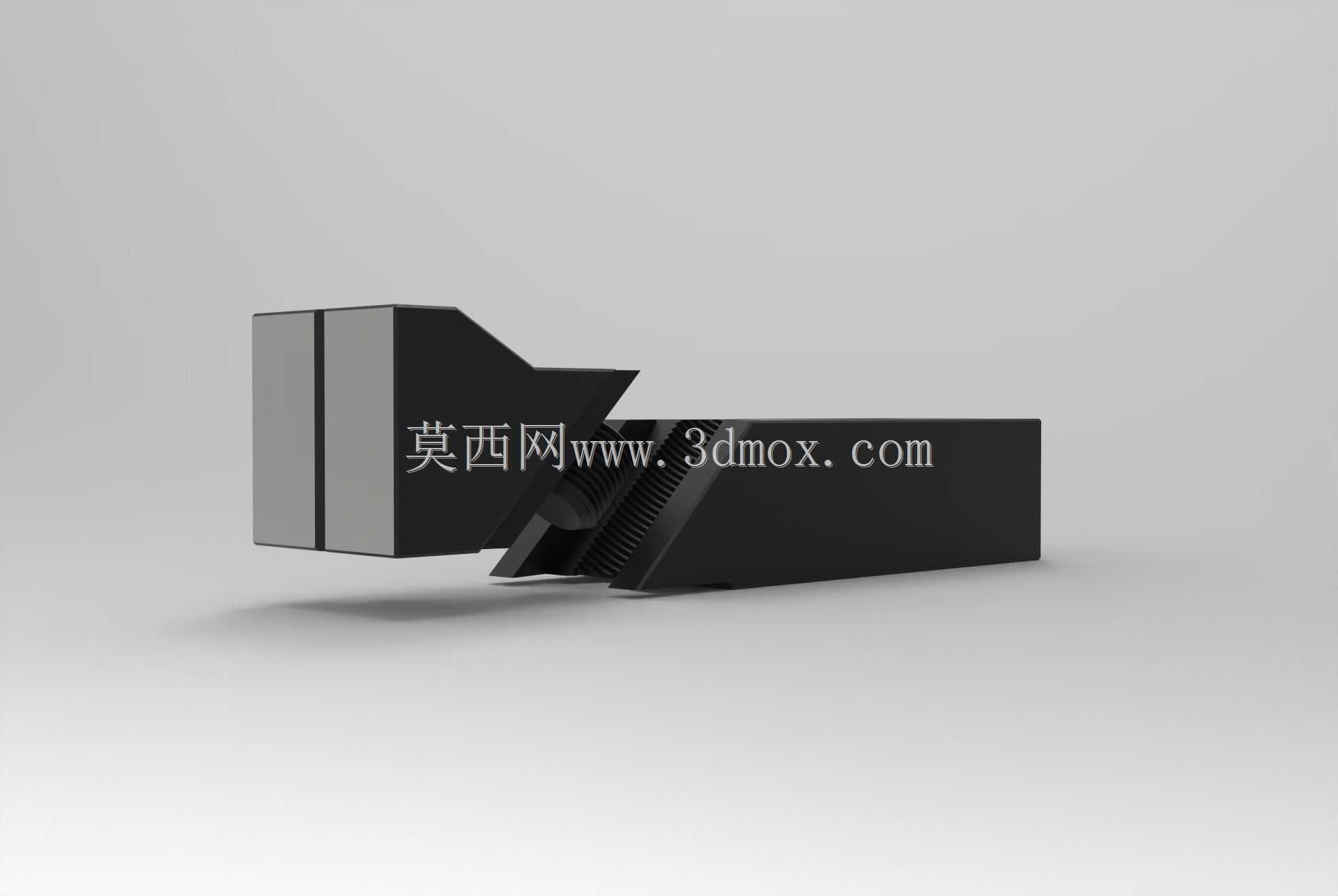

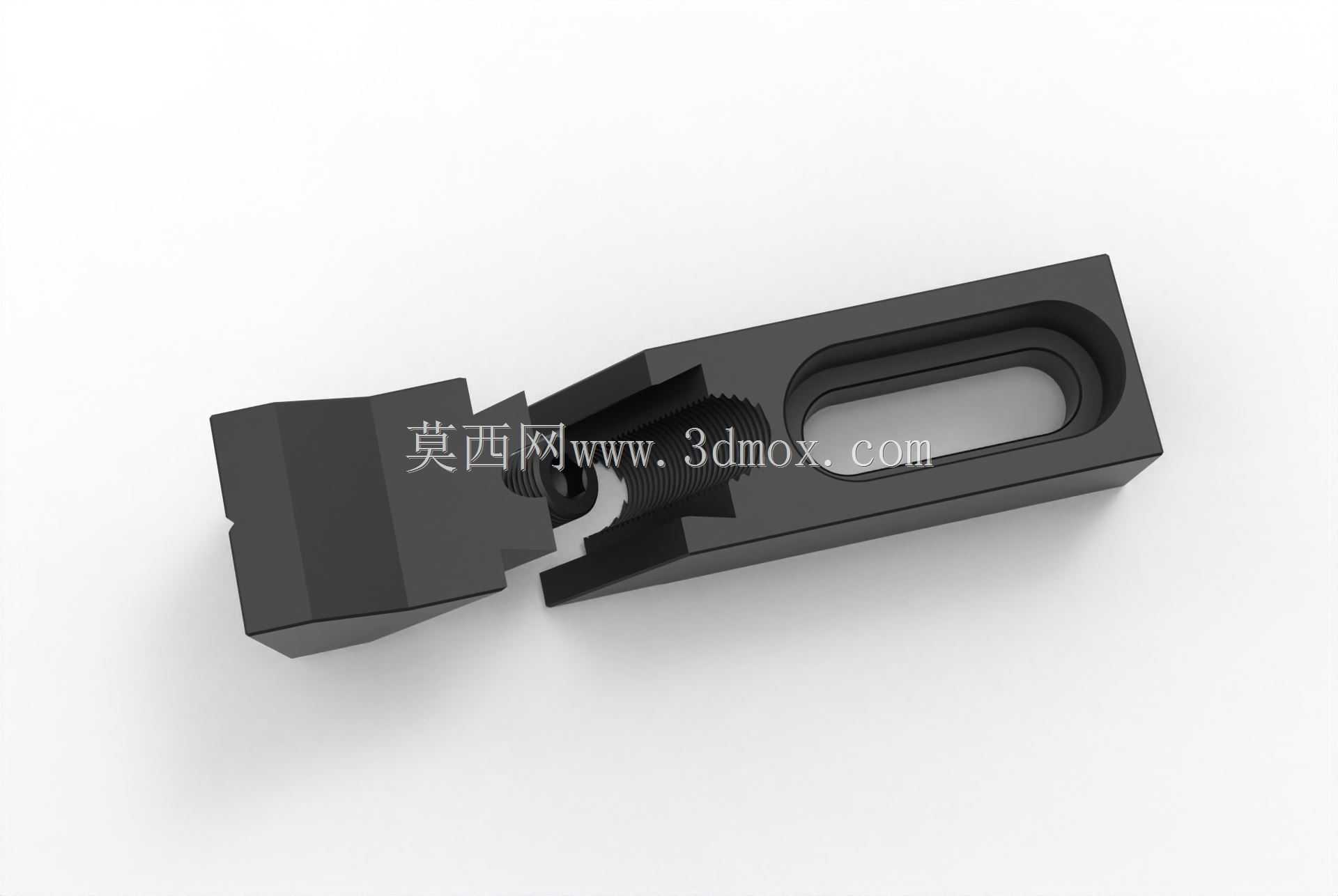

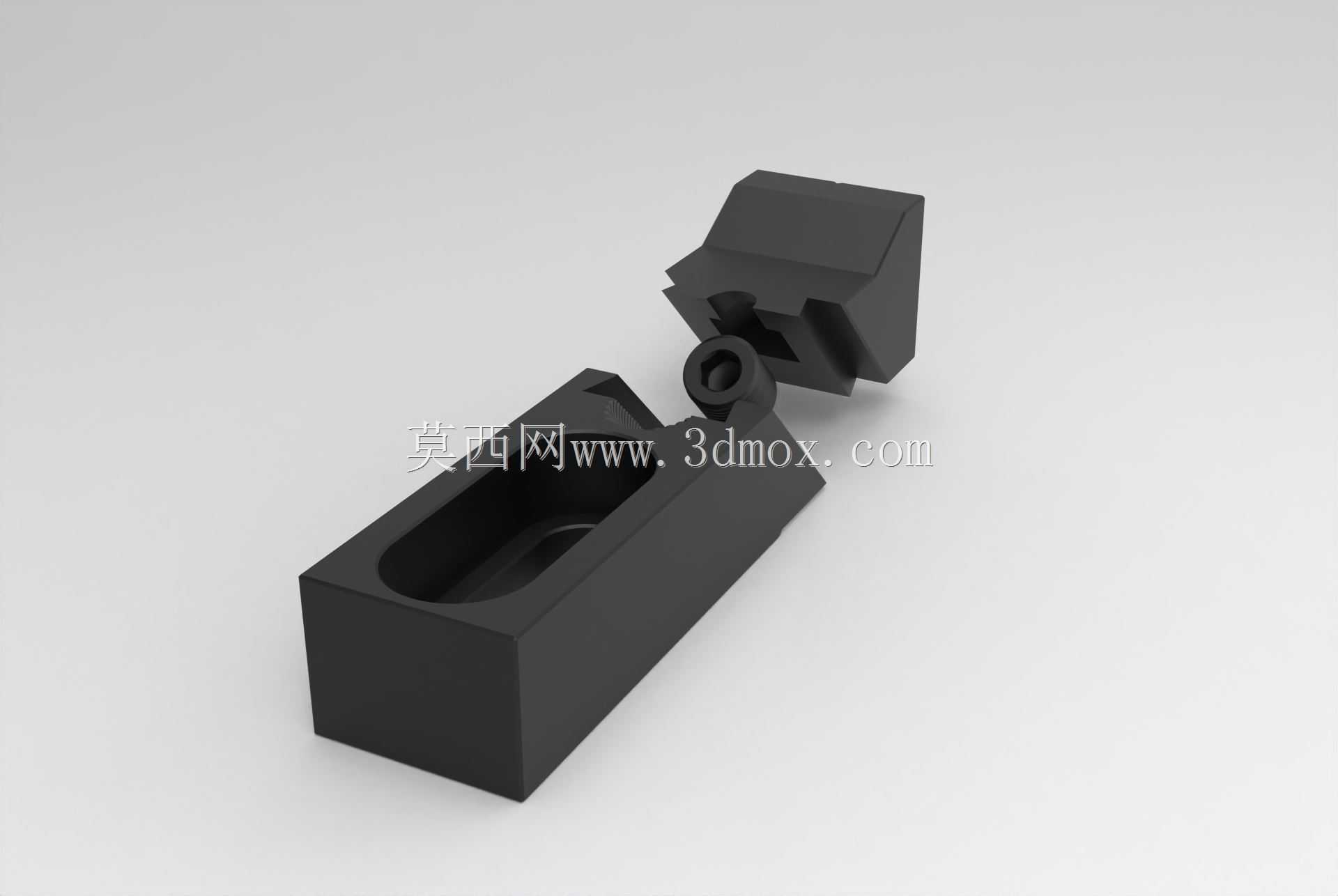

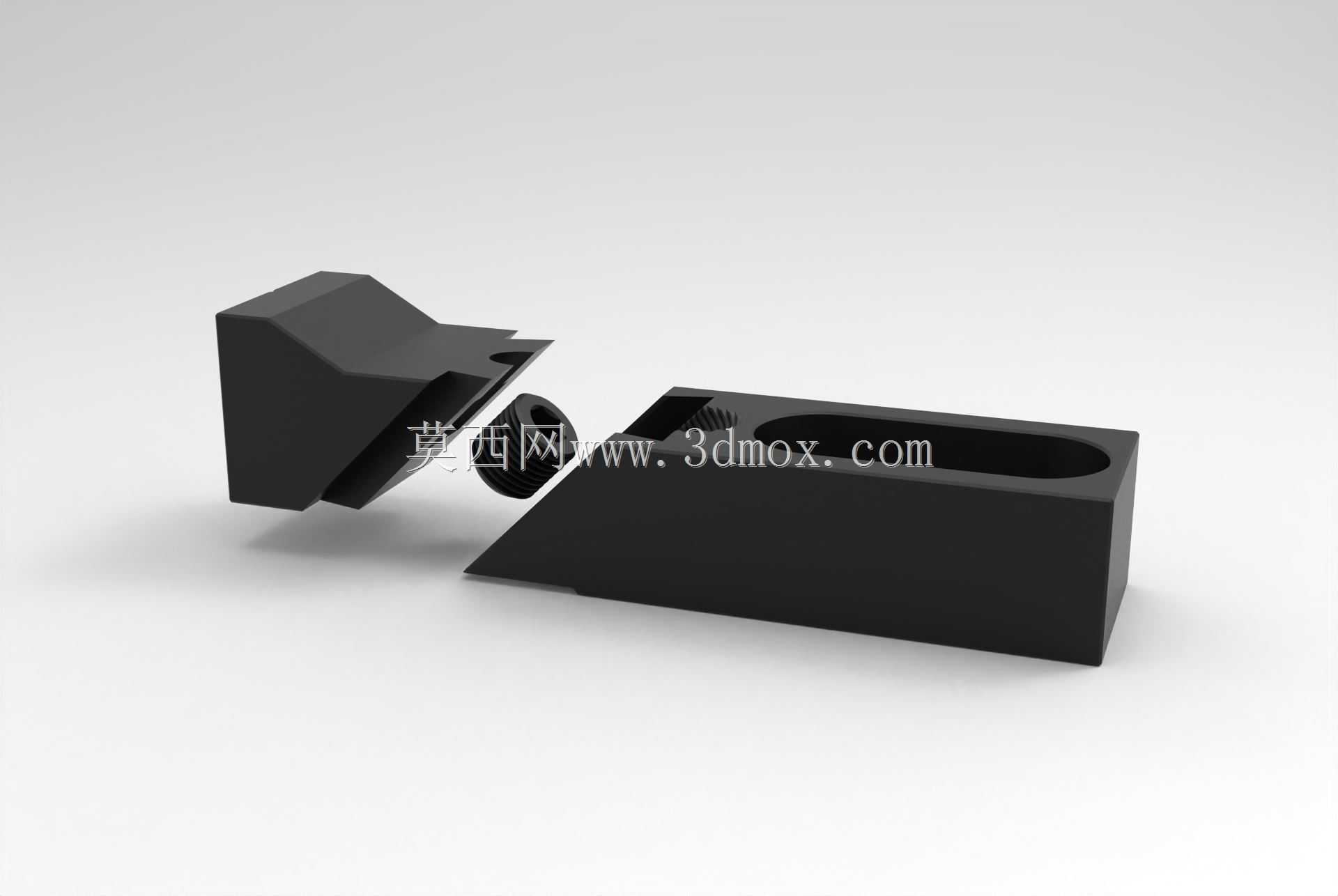

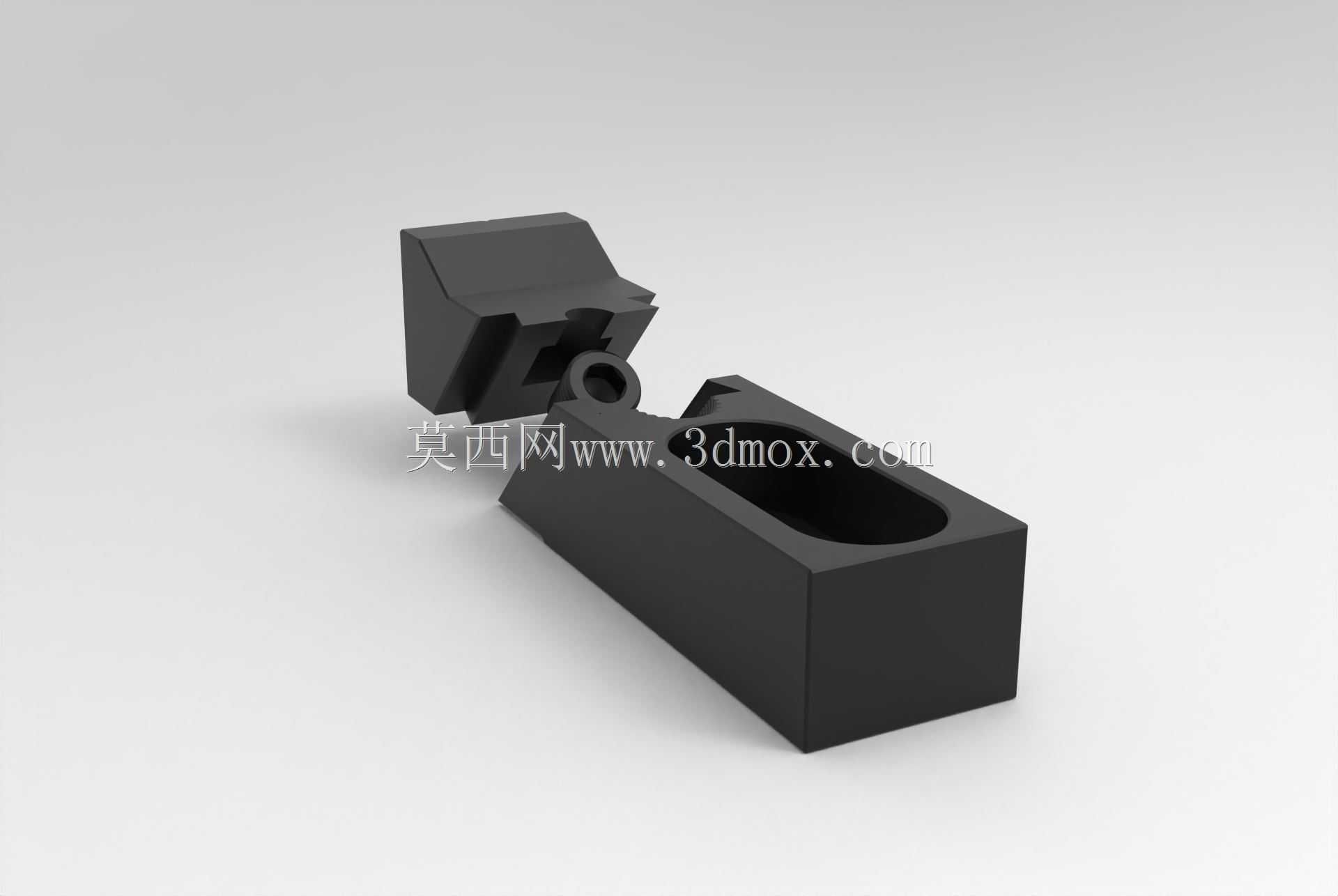

　　从结构设计思路上拆解，这款侧夹的主体采用了楔形压紧的核心原理，夹具体的斜度与内部的滑动压块配合，当锁紧螺栓沿夹具体长槽方向拧紧时，压块会沿斜面滑动，同时向侧向和下方产生位移，最终将工件抵紧在定位靠面上。夹具体上的长圆形安装孔是设计里很实用的细节，它允许夹具体在安装时沿压紧方向调整初始位置，不需要精准匹配安装孔位就能适配不同尺寸的工件，调整范围覆盖了常见小型零件的装夹公差，现场安装时不需要额外配打安装孔，大幅缩短工装准备的时间。压块的接触端面做了分体式的硬质合金镶片设计，镶片与工件接触的面经过精磨处理，平面度控制在微米级，既保证了压紧时的接触刚度，又能在长期使用磨损后单独更换镶片，不需要更换整个夹具体，降低长期使用的耗材成本。

　　从安装边界和尺寸适配的角度来说，这款侧夹的整体外形做了紧凑化处理，夹具体的宽度和高度都控制在小尺寸范围内，即使在工位间距很小的多工位工装板上也能并排安装，不会出现相邻夹具干涉的问题。安装时需要注意，夹具体的底面需要与安装基础面完全贴合，不能有切屑、杂物垫在下方，否则会影响压紧时的下压力分量，导致工件装夹不稳。长槽的设计兼容标准T型槽用螺栓，不需要定制特殊规格的紧固件，现场可以直接用机床配套的标准螺栓完成安装，适配性很强。压块的可调行程覆盖了常规小型零件的装夹余量，正常装夹时不需要额外增加垫片调整间隙，只有当工件尺寸偏差超过行程范围时，才需要调整夹具体的安装位置。

　　在实际加工验证中，这类侧夹的压紧力稳定性表现很好，在高速铣削的切削振动下不会出现松动，相比传统的侧面螺栓顶紧，它的压紧接触面积更大，单位面积的压强更小，加工铝件、铜件等软金属材料时不会压伤工件侧面，也不会因为局部应力过大导致工件变形。针对批量加工的场景，同批次的侧夹压紧力一致性较好，不需要每次装夹都反复调整锁紧扭矩，只要将螺栓拧到固定扭矩就能获得稳定的压紧效果，能有效减少装夹辅助时间，提升批量加工的效率。另外它的整体结构没有复杂的运动部件，日常维护只需要定期清理长槽内的切屑和切削液残留，在滑动斜面处涂抹少量润滑脂就能保证长期顺畅使用，故障率远低于结构复杂的液压、气动侧压元件，适合在切削液喷淋、切屑飞溅的恶劣加工环境下长期使用。

　　很多工艺人员在排布小型零件的加工工艺时，往往会优先考虑这类机械式可调侧夹，一方面是它不需要外接液压、气动管路，安装布置非常灵活，不管是在常规机床上还是在简易工装架上都能直接使用；另一方面它的压紧可靠性经过了长期生产验证，不会出现气动夹具漏气、液压夹具漏油导致的工件飞出风险，对于重载切削或者无人值守的加工场景，这种纯机械的压紧结构安全性更有保障。在做三维建模和工装设计时，这款侧夹的模型可以直接调入工装装配体，提前模拟安装位置、压紧行程和干涉情况，不需要现场反复试装调整，能大幅缩短工装设计的周期，减少工装加工后的整改工作量。
