牧田18V锂电池适配连接基座结构

　　在手持电动工具的改装、第三方电池适配以及工具维修替换场景中，电池连接基座是决定供电稳定性、接插可靠性的核心结构件，这款适配牧田18V LxT系列锂电池的连接基座，正是针对原厂接插件采购成本高、第三方适配件公差匹配差的实际工程痛点优化设计的结构。从实际使用场景来看，该基座既可以作为自制电动工具改装的电池接驳端，也可以作为第三方电池包、桌面供电底座的对接接口，还能用于损坏的原厂电动工具电池接插部位的替换维修，覆盖DIY改装、售后维修、非标工装供电搭建等多个实际工程场景。

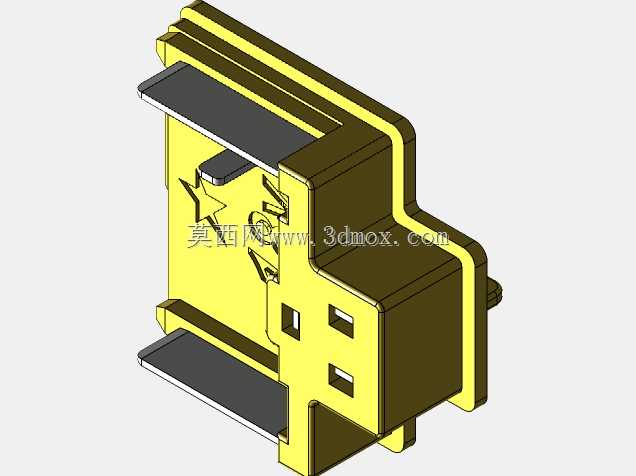

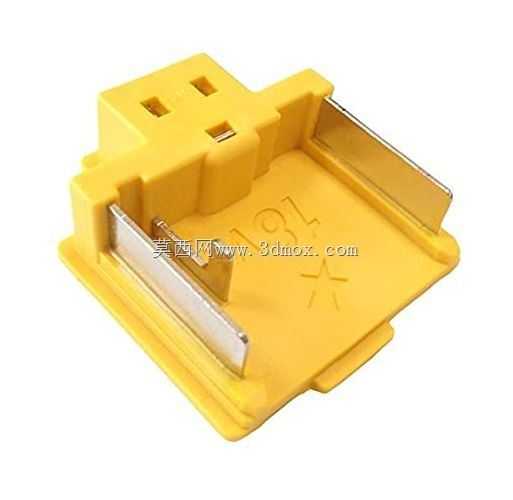

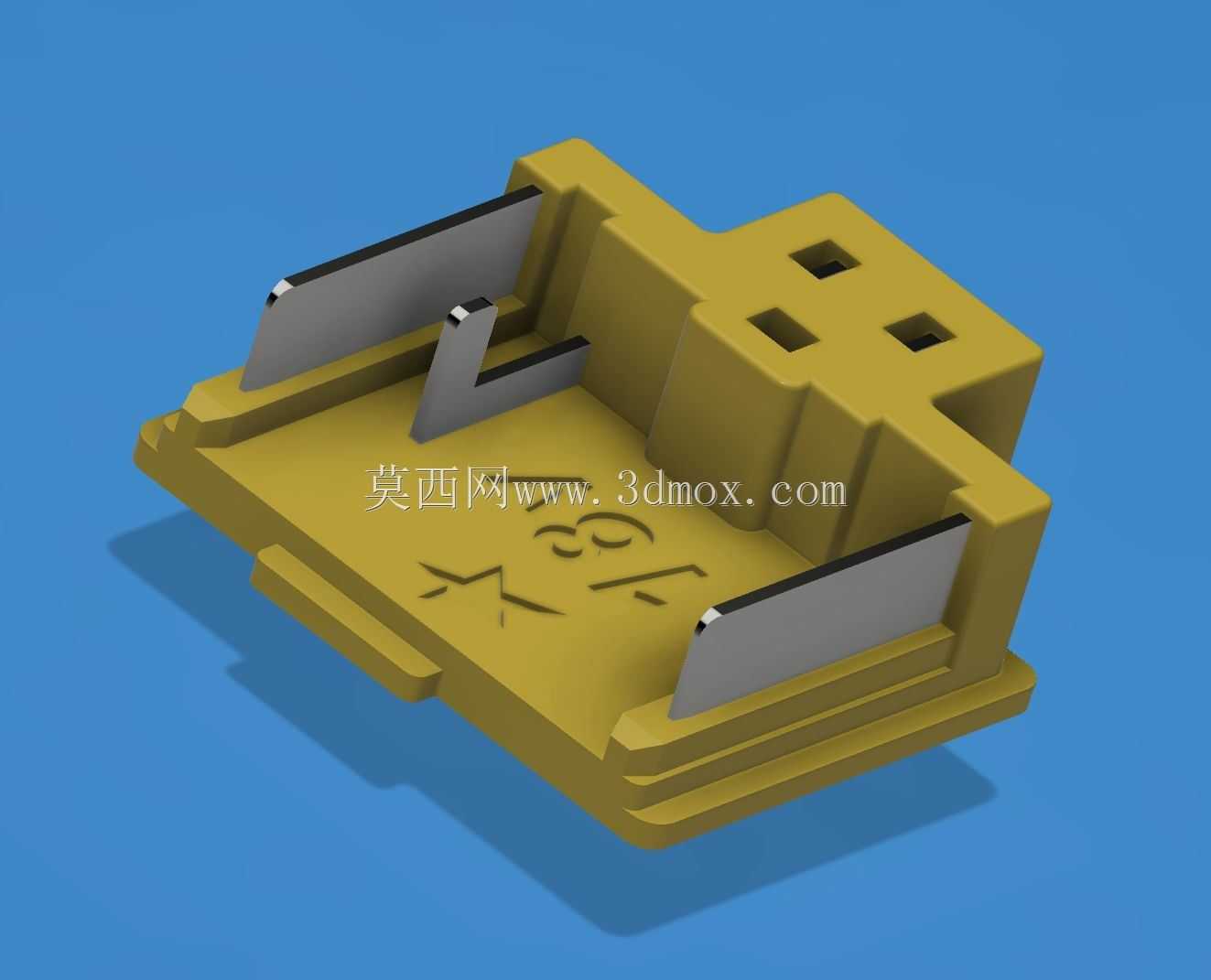

　　从功能特性上看，该结构采用绝缘基座加金属导电触片的组合形式，绝缘基座承担定位、卡接、绝缘隔离的作用，金属触片负责大电流导通，基座上设置的多组卡合凸台与限位筋，完全匹配牧田18V电池的卡槽结构，接插后可实现横向与纵向的双向限位，避免工具使用过程中因振动出现接插松脱、接触不良的问题。导电触片的安装槽位做了过盈配合设计，触片压入后不会出现窜动，同时触片的接触角度做了优化，接插时可形成稳定的弹性接触压力，即便在电动工具大电流输出、频繁启停的工况下，也不会出现接触电阻过大、打火发烫的问题。基座上还预留了信号触片的安装位，可适配带电量检测、温度传感功能的原厂电池，实现完整的电池功能对接，不会出现第三方适配件无法识别电池、无法读取电量的问题。

　　设计思路上，这款结构没有照搬原厂接插件的公差设计，而是针对3D打印、小批量注塑加工的工艺特性做了细节优化：首先是所有安装孔位的孔间距做了公差收敛，避免加工过程中出现孔位错位导致的安装失败，常规FDM3D打印的精度即可满足安装要求，不需要二次修配；其次是基座的壁厚做了均匀化处理，最小壁厚控制在1.8mm以上，既保证了结构强度，也避免注塑加工时出现缩痕、缺料的问题，同时卡接部位的壁厚做了局部加强，反复插拔也不会出现卡爪断裂的情况；再者是导电触片的安装槽做了导向斜角设计，组装触片时可以顺着斜角压入，不需要额外的工装定位，降低组装难度。另外，基座表面的定位凸台做了0.2mm的拔模斜度，不管是3D打印还是开模注塑，都能顺利脱模，不会出现卡模的问题。

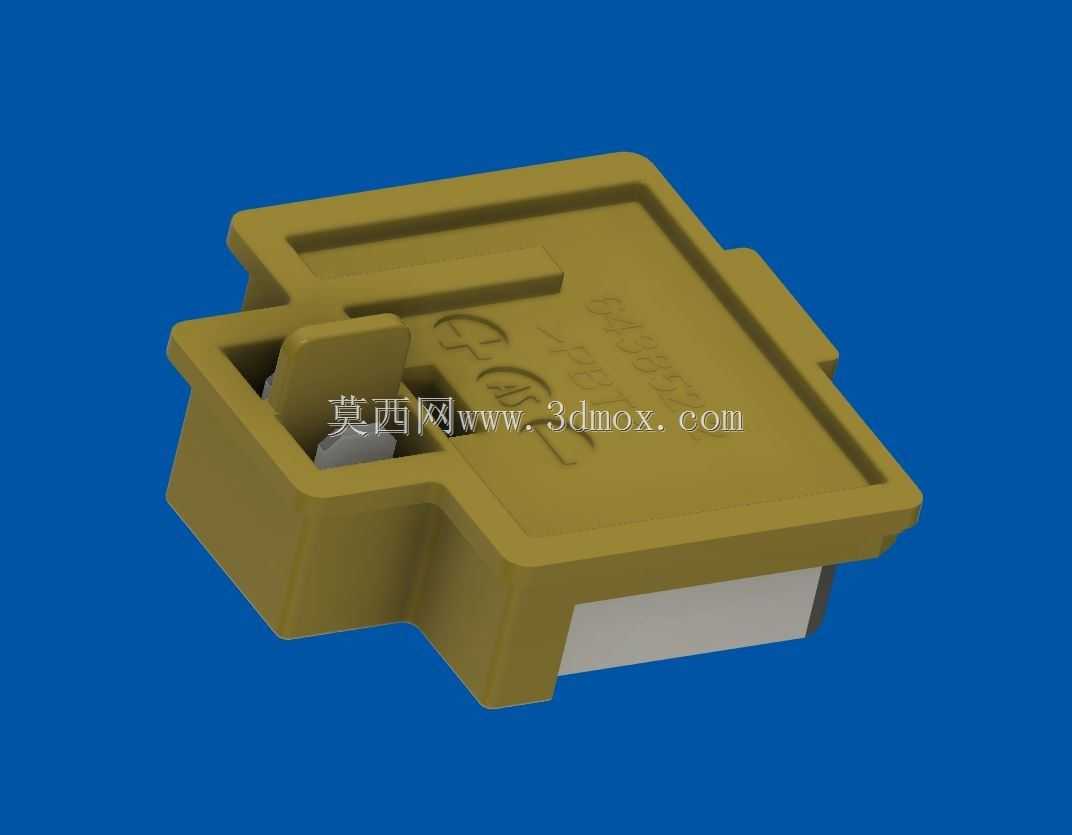

　　从安装边界与尺寸来看，该基座的整体外轮廓完全匹配牧田18V电池的接插腔尺寸，接插方向的配合公差控制在0.15mm以内，既不会出现过紧导致插拔费力，也不会过松导致旷量晃动。基座底部预留了M3螺丝的安装孔位，孔位间距适配常见的电动工具外壳、桌面供电底座的安装尺寸，可直接通过螺丝固定在安装基体上，不需要额外设计转接支架。导电触片的接线端预留了焊片结构，可直接焊接12AWG以上的大电流导线，满足电动工具最大20A的持续电流输出需求，接线部位做了避空设计，焊接后导线不会与电池外壳产生干涉。基座的整体高度控制在18mm以内，安装后不会突出电池接插面过多，可适配各类紧凑空间的安装需求，比如改装小型台钻、砂轮机等固定工位电动工具时，不会因为基座过高导致安装空间不足。

　　在实际工程验证中，这款结构经过上百次插拔测试后，卡接结构没有出现明显磨损，导电触片的接触压力依然保持在合理区间，接触电阻稳定在5毫欧以内，大电流放电时的温升控制在合理范围内，不会出现基座受热变形的问题。针对常见的接插对位不准问题，基座入口处做了大角度导向斜角，电池接插时不需要精确对位，顺着斜角即可滑入正确位置，降低了日常使用的对位难度。绝缘基座的材料可选用ABS、PA66等常见工程塑料，PA66加玻纤的材质可进一步提升结构强度与耐热性，满足高负载工况的使用需求。
