牧田LXT18V电池适配安装固定座结构

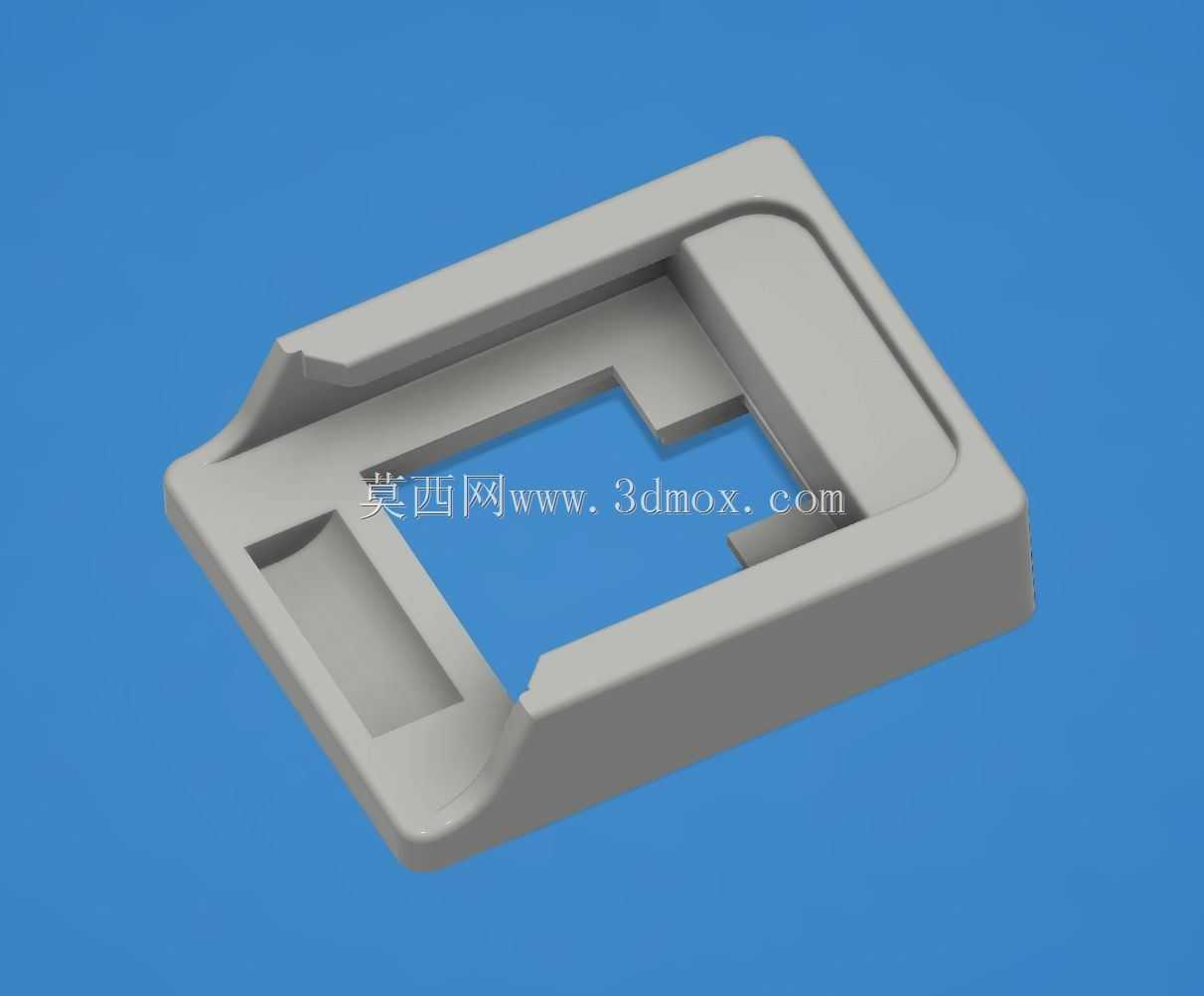

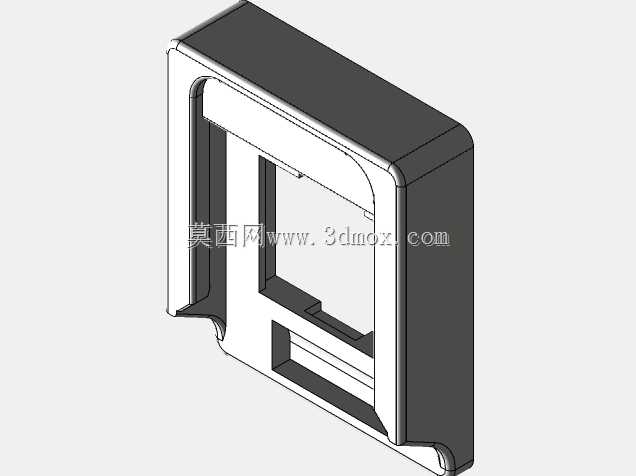

　　在手持电动工具改装、桌面小型工作站搭建、DIY工具收纳系统的实际项目里，经常会遇到牧田LXT系列18V锂电池的固定取电需求——这类电池本身是为原厂电动工具设计的卡扣式快拆结构，直接裸装在自制设备或者定制工装上时，很容易出现晃动松脱、接插件对位偏移的问题，轻则接触不良导致供电中断，重则拉扯端子造成电池接口损坏，不少做工具改装的从业者都遇到过临时绑带固定、双面胶粘贴带来的各种可靠性问题。这款安装固定座的设计，完全复刻了原厂电动工具上的电池卡扣配合逻辑，主体采用滑入式卡槽结构，和电池本体的导向筋位完全匹配，推入时的阻尼感和原厂工具保持一致，到位后会通过卡扣结构自动锁止，不会因为设备振动、移动出现松脱，

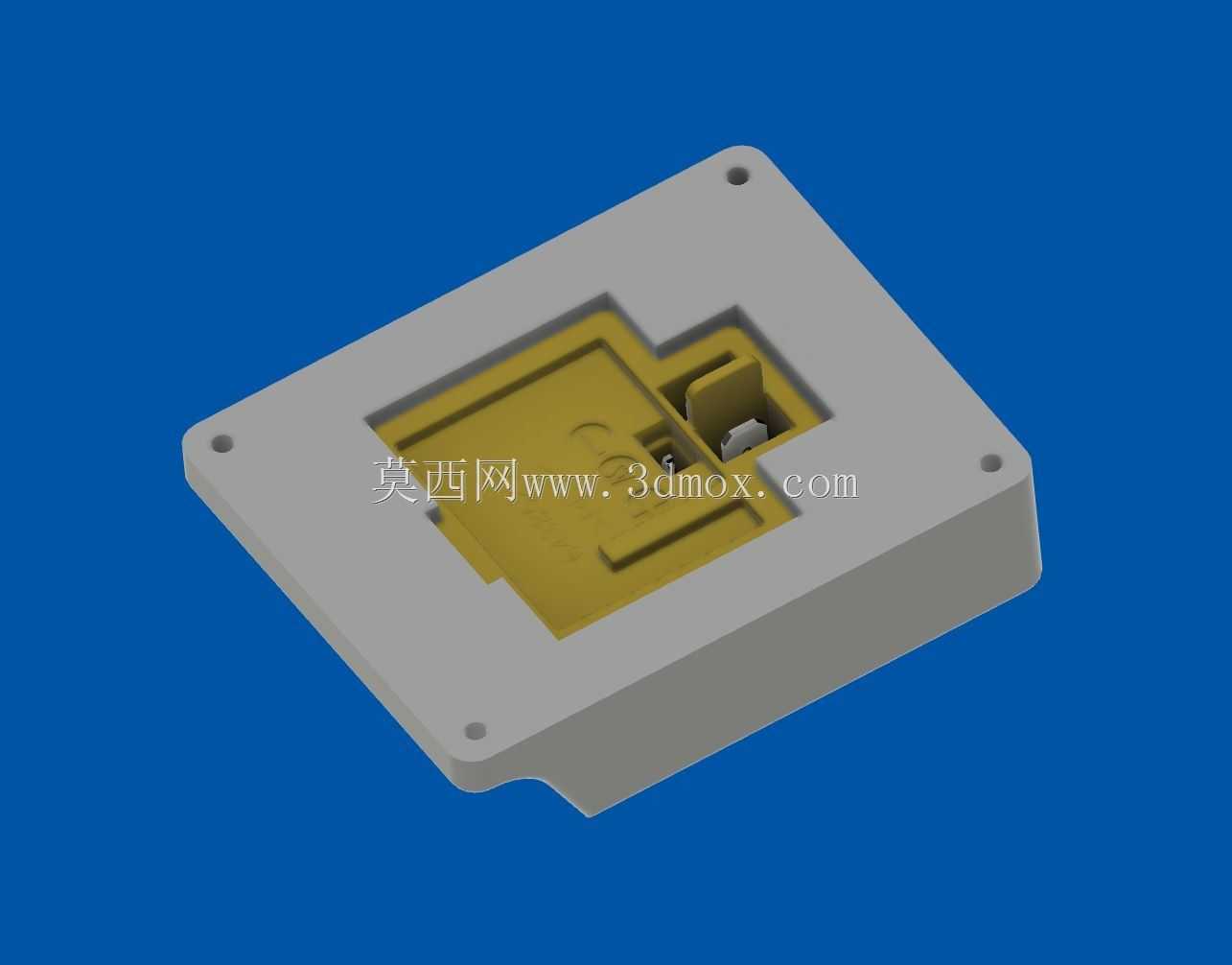

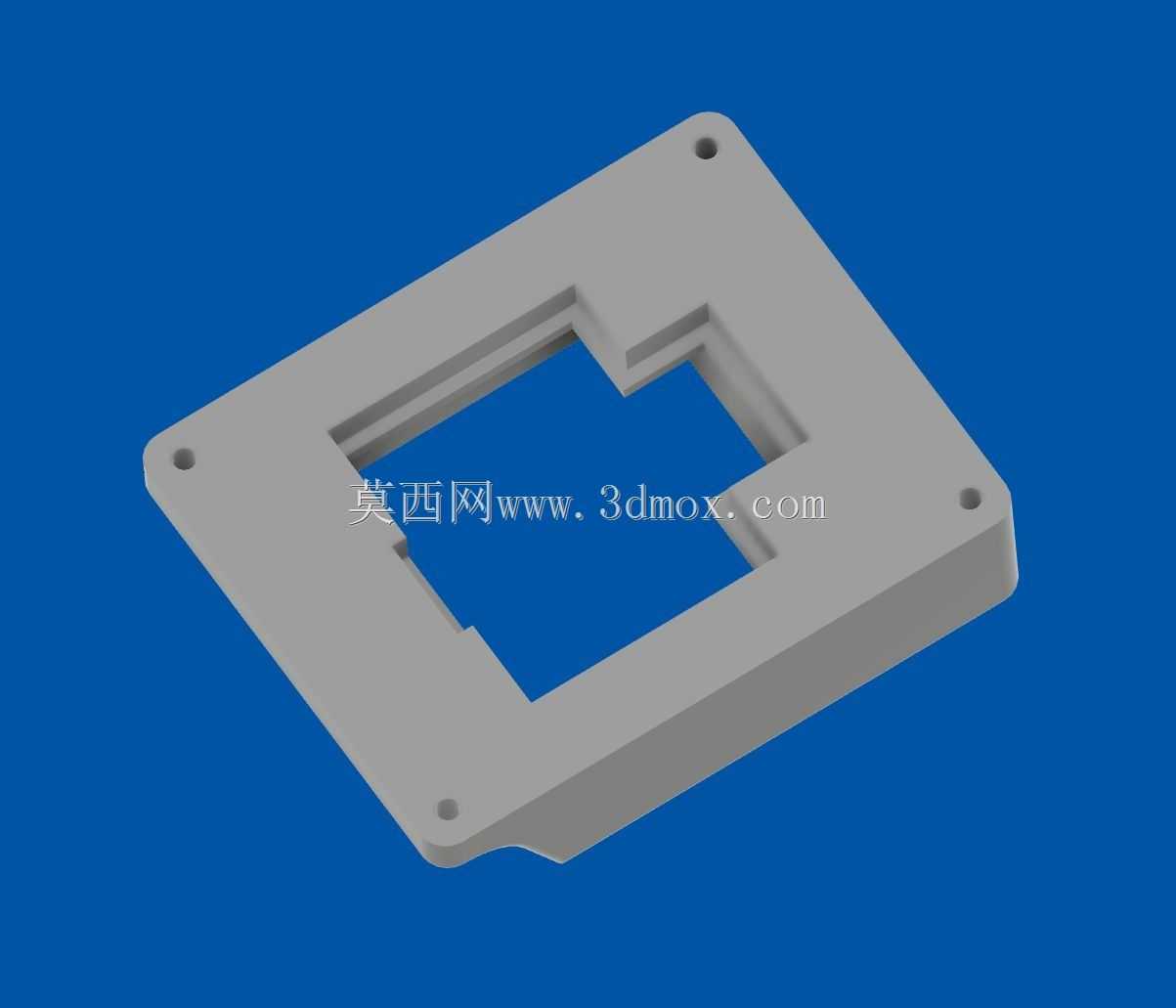

　　拆卸时只需要按压电池本身的解锁按键就能顺利滑出，和日常使用原厂工具的操作逻辑完全一致，不需要额外的解锁结构，降低了改装时的操作学习成本。从安装边界来看，固定座的底座部分预留了下方穿入的安装孔位，区别于老款设计从侧面锁付的结构，这种下方进螺丝的安装方式，不会在固定座侧面突出螺丝头，能够让多个固定座并排紧密安装，在做多电池收纳架、壁挂式供电站的时候，可以最大化利用安装空间，不会因为紧固件干涉出现排布间隙。固定座的内部型腔完全贴合电池外壳的曲面轮廓，滑入过程中不会出现卡滞，同时对电池的插入深度做了硬限位，保证电池推到位之后，内部的电气端子连接位置刚好对齐，不会出现插接过浅导致接触面积不足、或者插接过深顶坏接插件的问题。

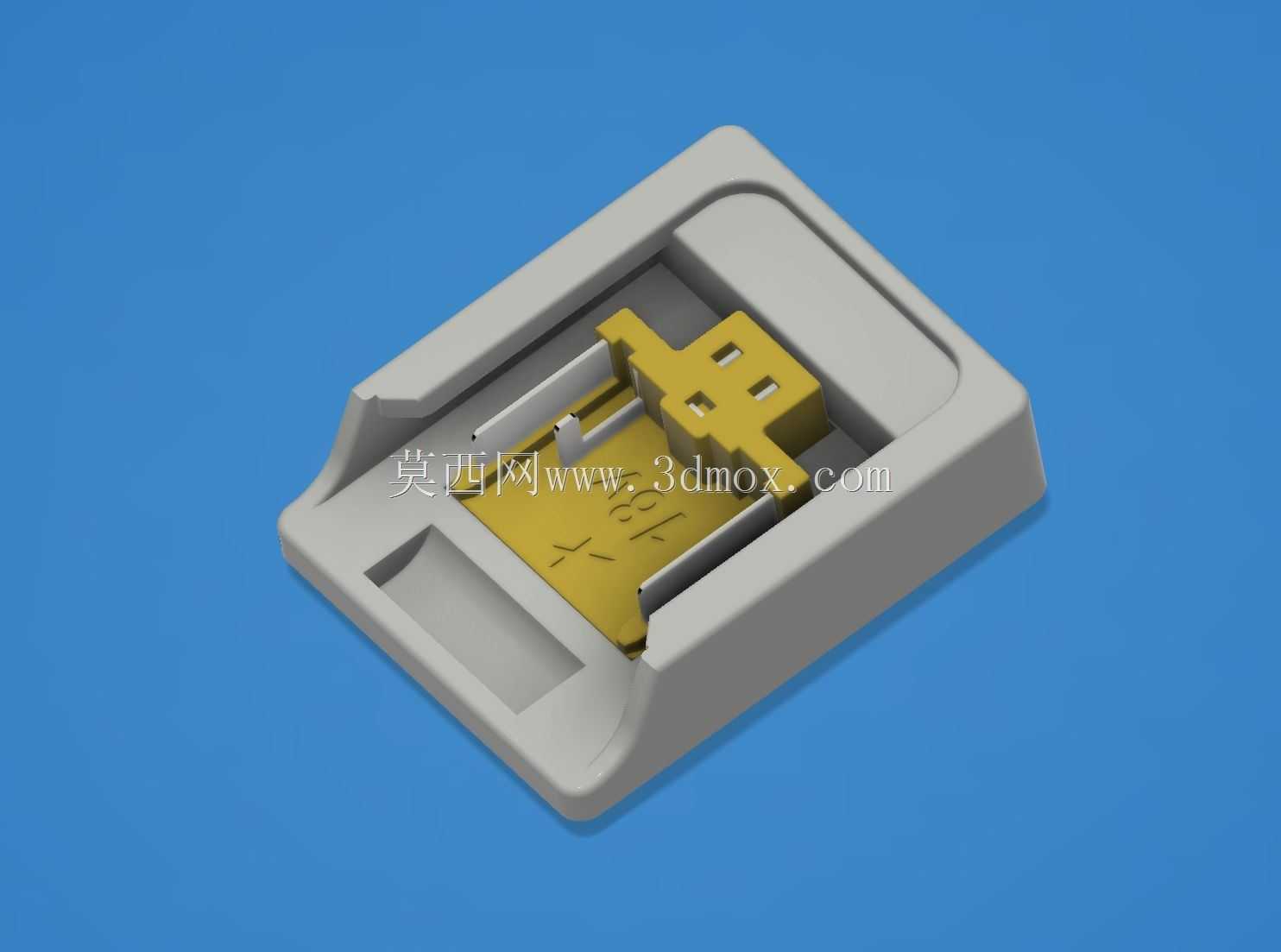

　　设计时针对3D打印的工艺特性做了细节优化，所有的壁厚都控制在1.75mm耗材打印的合理范围内，卡扣位置的厚度做了针对性调整，既保证足够的锁止强度，又不会因为硬度过高出现卡扣断裂的问题，层厚0.2mm打印时的层间结合力完全可以满足日常插拔的强度需求，不需要额外做加强筋就能承受电池本身的重量，以及日常使用中的插拔冲击力。在电气连接部分，设计预留了原厂端子备件的安装位，可以直接采购对应型号的原厂电气连接端子，粘接固定在固定座的对应位置，不需要自己裁切铜片做接插件，接触可靠性和原厂工具保持一致，能够承载18V电压下电动工具工作的大电流，不会出现接插件发热的问题。固定座的整体外形做了圆角过渡处理，没有尖锐的棱角，

　　在桌面使用或者壁挂安装时不会刮伤线缆或者操作人员，底座的平面度做了针对性控制，安装到平面工作台或者铝型材框架上时，可以完全贴合安装面，不会出现翘边导致的安装不稳。针对不同的改装场景，这个固定座既可以单个使用，给小型自制电动设备做供电底座，也可以多个组合安装，做成壁挂式电池收纳架，或者多电池并联的供电工作站，甚至可以集成到工具柜的侧面，作为常用电池的固定取电位，适配车间、工作室、DIY工坊等多种场景的使用需求。设计时调整了卡槽的配合公差，考虑到3D打印常见的尺寸膨胀问题，预留了合理的间隙，即使是普通FDM打印机打印的零件，也不需要额外打磨就能顺利滑入电池，不会出现过紧卡滞或者过松晃荡的问题，端子安装位的定位尺寸完全匹配原厂备件的尺寸，粘接时不需要反复调整对位，只要按照型腔位置放入粘接固定就能保证对位准确。
