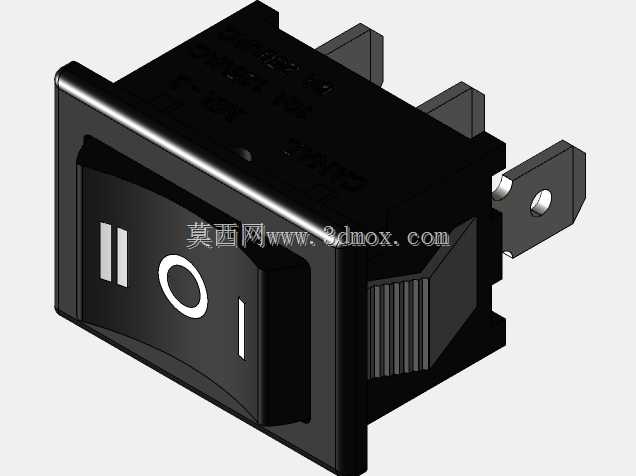

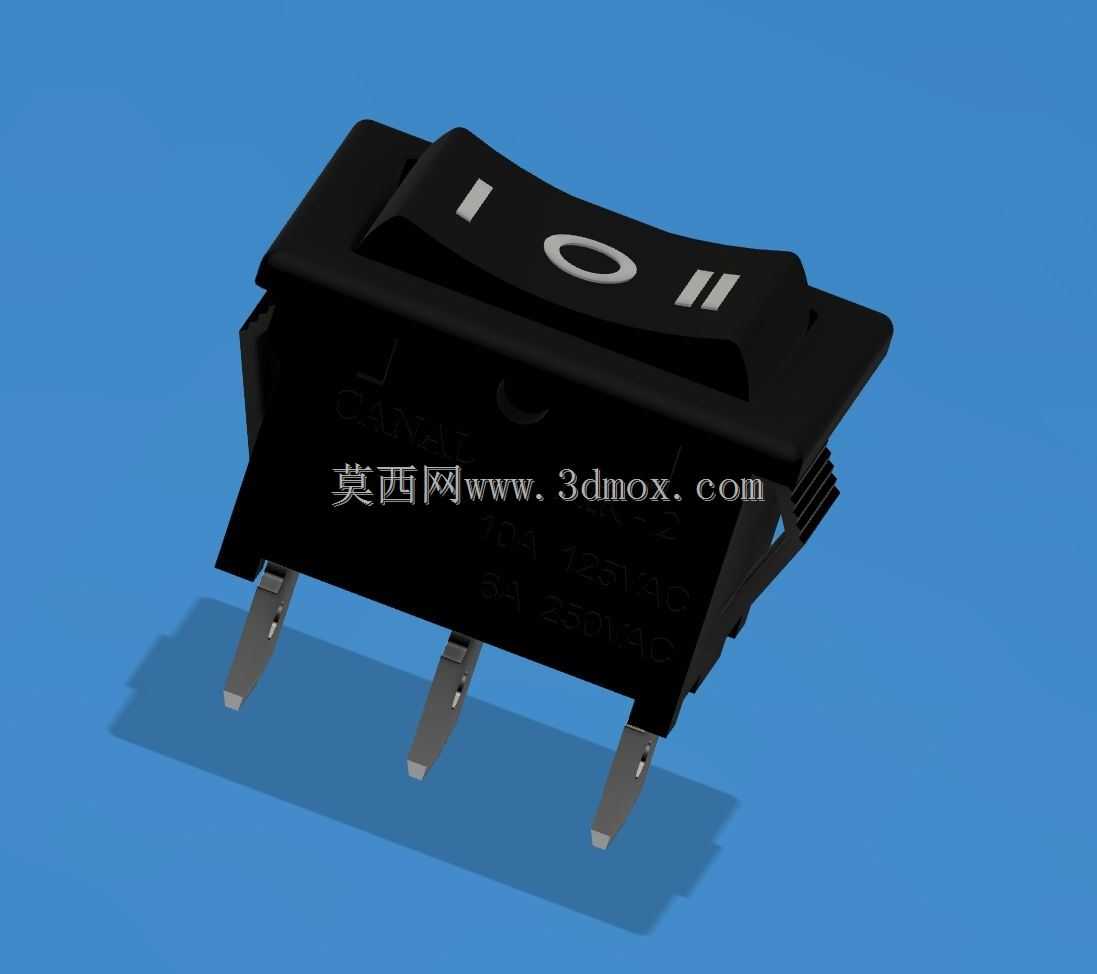

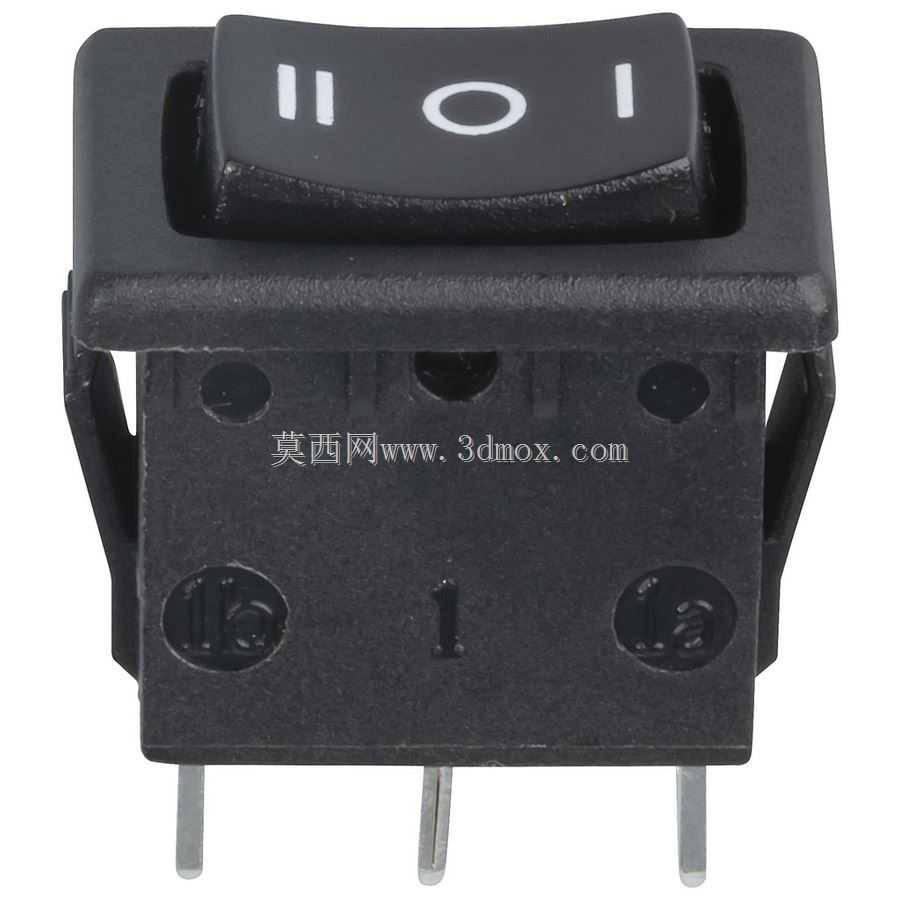

单极三档中心复位摇臂开关结构设计

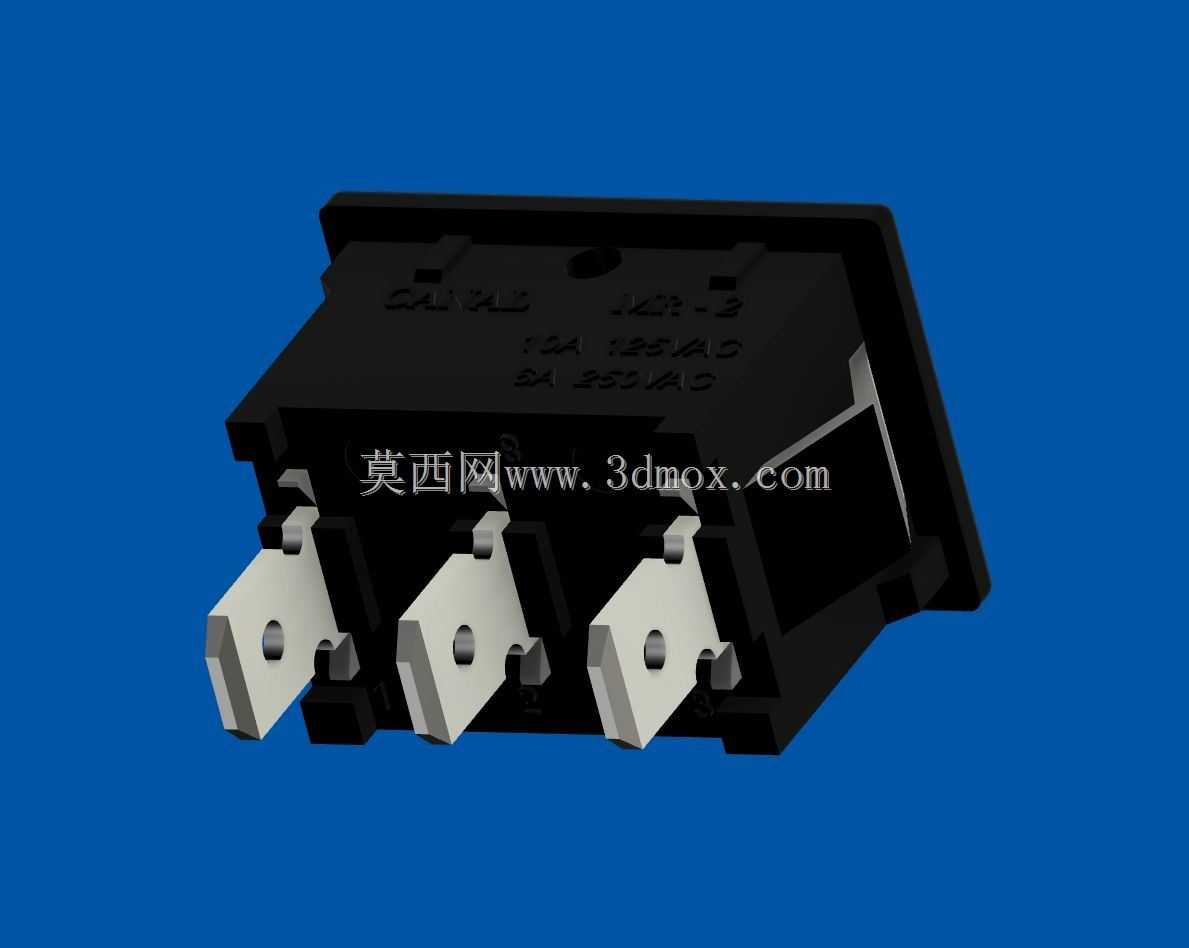

　　在低压电器控制回路的设计选型中，这类带中位断开的三档摇臂开关是极为常见的手动控制元件，广泛应用在小型机电设备、手持电动工具、测试仪器、民用小家电的电源切换与功能档位切换场景中，比如台式砂轮机的正反转控制、小型充电机的输出电压档位切换、实验台电源的通断与模式切换，都能见到这类开关的身影。不同于两档通断开关，这款开关设置了三个操作档位，两侧为导通位、中间为断开位，操作时拨动摇臂到两侧档位可分别接通两路独立回路，拨回中间位置则两路同时断开，能够实现单开关完成双回路的切换控制，无需额外增设断开按钮，大幅简化控制面板的元件布局。从结构设计层面来看，这款开关采用插片式接线端子，端子引脚的间距严格匹配常规PCB板安装孔位与面板开孔的通用尺寸，

　　安装时直接卡入面板预设的矩形开孔即可，依靠壳体两侧的弹性卡扣实现轴向固定，不需要额外加装螺丝紧固，装配效率远高于螺纹固定的老式开关。开关的摇臂操作面做了防滑纹理与档位标识，凸起的标识字符即使在光线不佳的设备操作场景下，也能让操作人员快速识别当前档位，避免误操作。建模过程中需要重点关注几个容易被忽略的设计细节：首先是摇臂与壳体的配合间隙，间隙过小会导致操作卡滞，低温环境下塑料件收缩后甚至会出现拨不动的情况，间隙过大则容易进入灰尘、切削液等杂物，影响内部触点的接触可靠性；其次是内部触点的行程设计，要保证拨到档位时触点有足够的接触压力，避免通过额定电流时出现触点发热烧蚀的问题，同时中位时触点的断开距离要满足电气间隙要求，

　　防止高压下出现拉弧击穿；再者是安装卡扣的变形量设计，要保证卡扣在装入面板时的变形量在塑料材料的弹性变形范围内，不会出现装配断裂，同时装入后有足够的卡紧力，设备运输振动过程中不会出现开关松脱移位的问题。从安装边界来看，这款开关的壳体外形为标准矩形，面板开孔尺寸匹配行业通用的20*15mm左右的安装规格，引脚伸出壳体的长度刚好满足波峰焊的吃锡深度要求，不需要额外剪脚处理，开关背部的壳体高度适配常规1.5-2mm厚度的设备面板，安装后背部不会与壳体内的其他元件发生干涉。在实际选型替换时，这类开关的额定载流能力需要匹配控制回路的实际工作电流，这款开关在250V交流回路下可承载10A电流，125V交流回路下载流能力为6A，

　　能够覆盖绝大多数小型低压设备的控制需求，建模时还原的全组件结构，能够帮助结构设计人员在做面板布局时直接完成虚拟装配，提前检查开孔位置、引脚与内部走线的干涉情况，避免开模后才发现装配干涉的问题，也能让电气设计人员直观了解开关的操作逻辑，匹配对应的控制回路设计。
