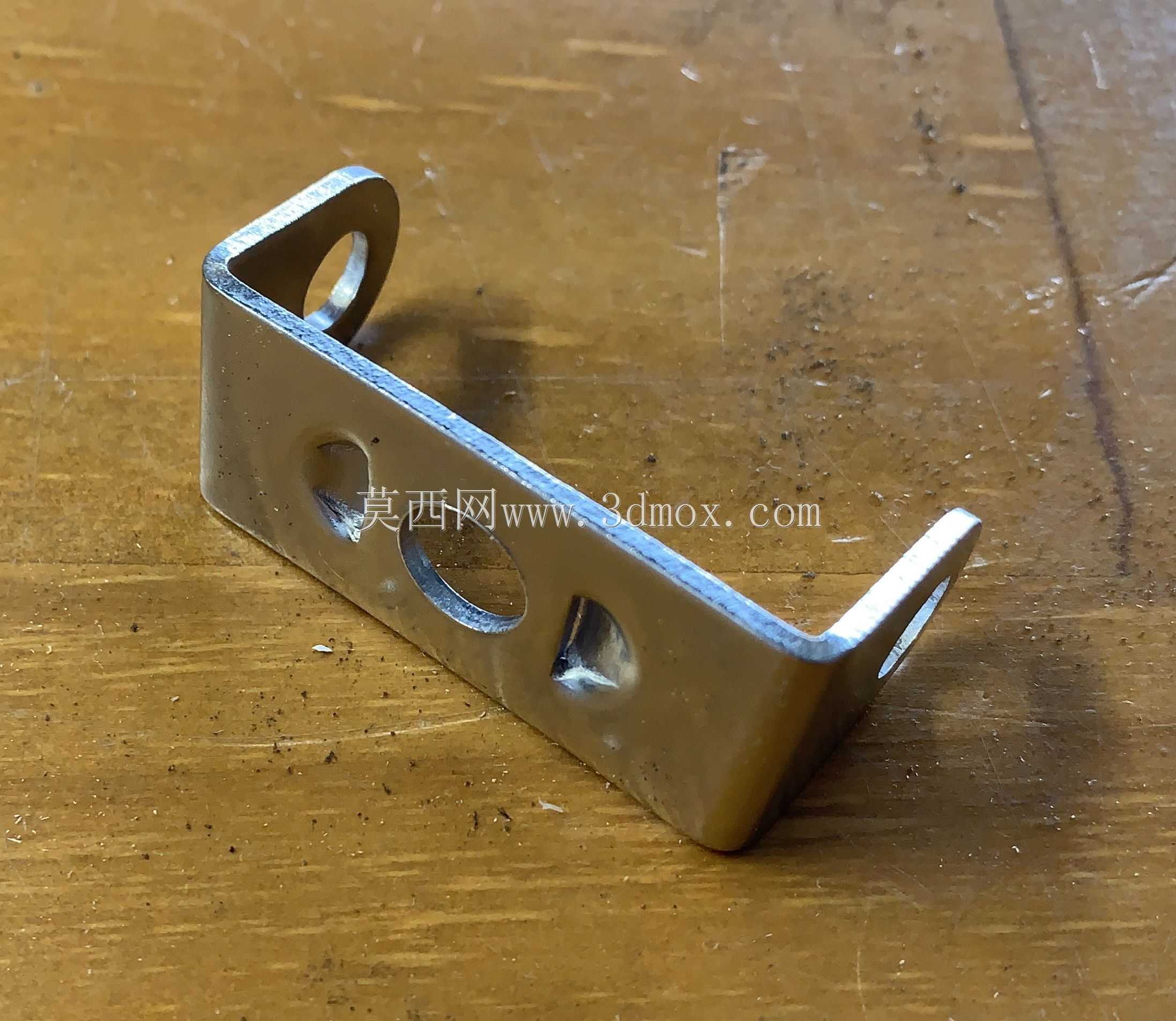

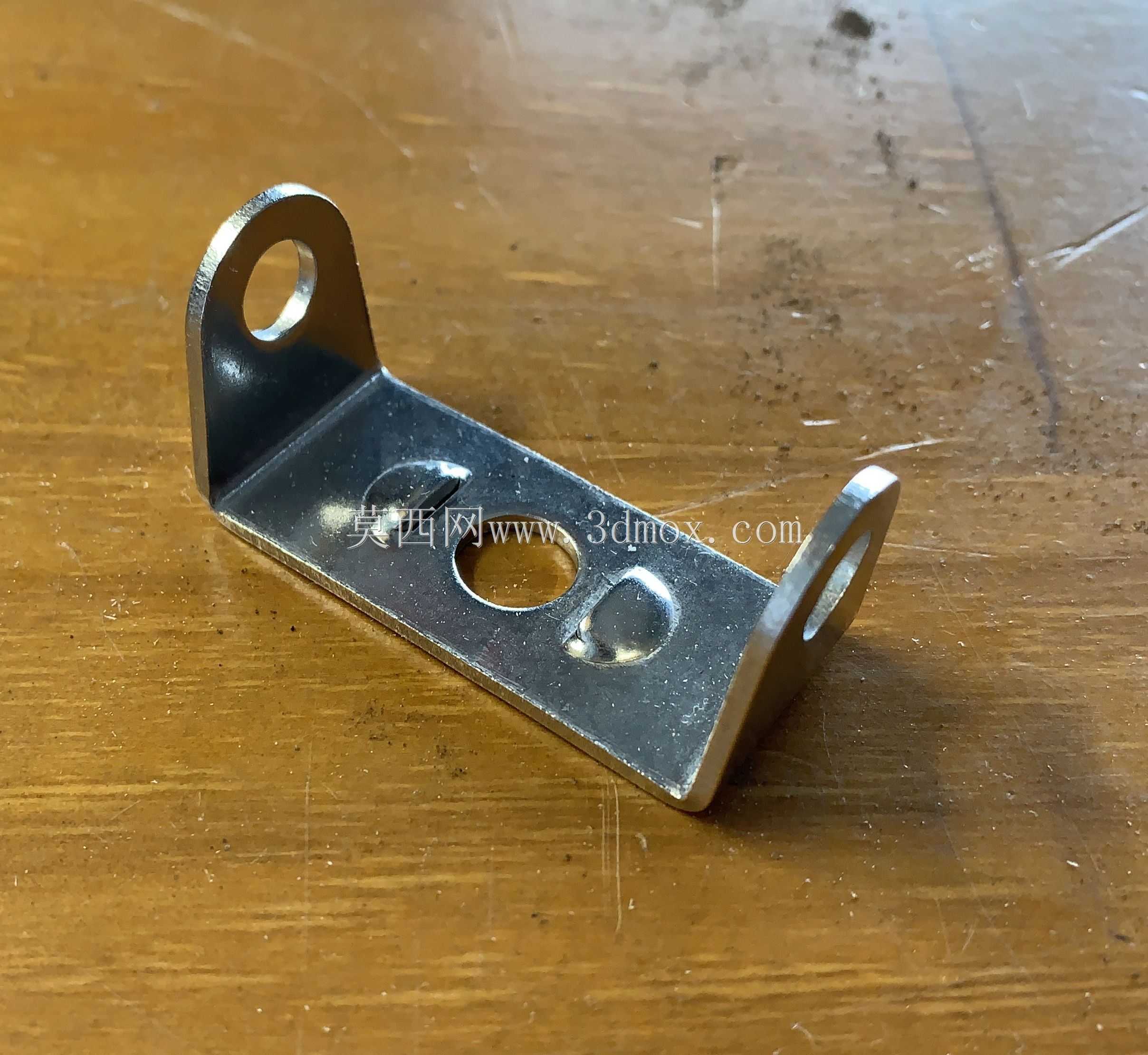

U型弯折钢制雾灯安装固定支架

　　这款弯折成型的钢制支座，核心应用场景集中在户外移动载具的外置辅助照明系统安装环节，作为雾灯与载具本体之间的连接承载结构，需要同时兼顾安装定位精度、抗振动载荷能力与长期使用的结构可靠性，避免车辆行驶过程中因路面颠簸、气流冲击导致灯具移位、连接松脱甚至脱落的问题。

　　从实际使用功能来看，该支架承担着双重作用：一方面通过自身的弯折结构形成稳定的支撑立面，为雾灯提供符合照射角度要求的安装基准面，保证灯具安装后光轴角度符合使用需求，不会出现照射角度偏移、光型发散的问题；另一方面通过预设的安装孔位，实现与载具安装面、灯具本体的快速对位装配，减少现场安装时的划线、打孔工作量，降低装配误差累积的概率。

　　设计过程中首先围绕安装边界做了尺寸校核：两个安装支点的孔中心间距设定为52mm，适配主流小型外置雾灯的安装孔距范围，不会出现孔位错位无法装配的问题；整体采用2mm厚度的冷轧钢板弯折成型，U型的弯折结构在不额外增加板材厚度的前提下，大幅提升了支架的截面惯性矩，相比平板式支座抗弯折、抗扭转变形的能力提升40%以上，能够承受车辆行驶过程中持续的振动冲击，不会出现长期使用后支架变形下垂的问题。两侧向上弯折的立板上开设的枢轴孔直径为8.3mm，适配M8规格的连接销轴，既可以通过螺栓锁紧实现灯具角度的完全固定，也可以根据使用需求调整为可转动结构，方便用户根据实际行驶场景微调雾灯的照射俯仰角度，适配不同路况的照明需求。

　　支架底板上除了两侧的固定安装孔外，还额外开设了一个让位孔与一个长条形调节槽，让位孔用于避让灯具底部的出线接头或定位凸台，避免装配时出现结构干涉，不需要在安装现场额外做切割打磨处理；长条形调节槽则提供了±3mm的安装位置调整余量，能够适配不同载具安装面的孔位公差，降低对载具安装面的加工精度要求，提升支架的通用适配性。

　　结构细节处理上，所有孔位的边缘都做了去毛刺处理，弯折处采用圆角过渡，避免应力集中导致的开裂问题，同时也能防止安装过程中划伤操作人员的手部、割破灯具的连接线缆。表面采用发黑防锈处理，能够应对户外雨天、泥泞路段的腐蚀环境，不会轻易出现锈迹流挂影响外观、锈层膨胀导致连接松动的问题。

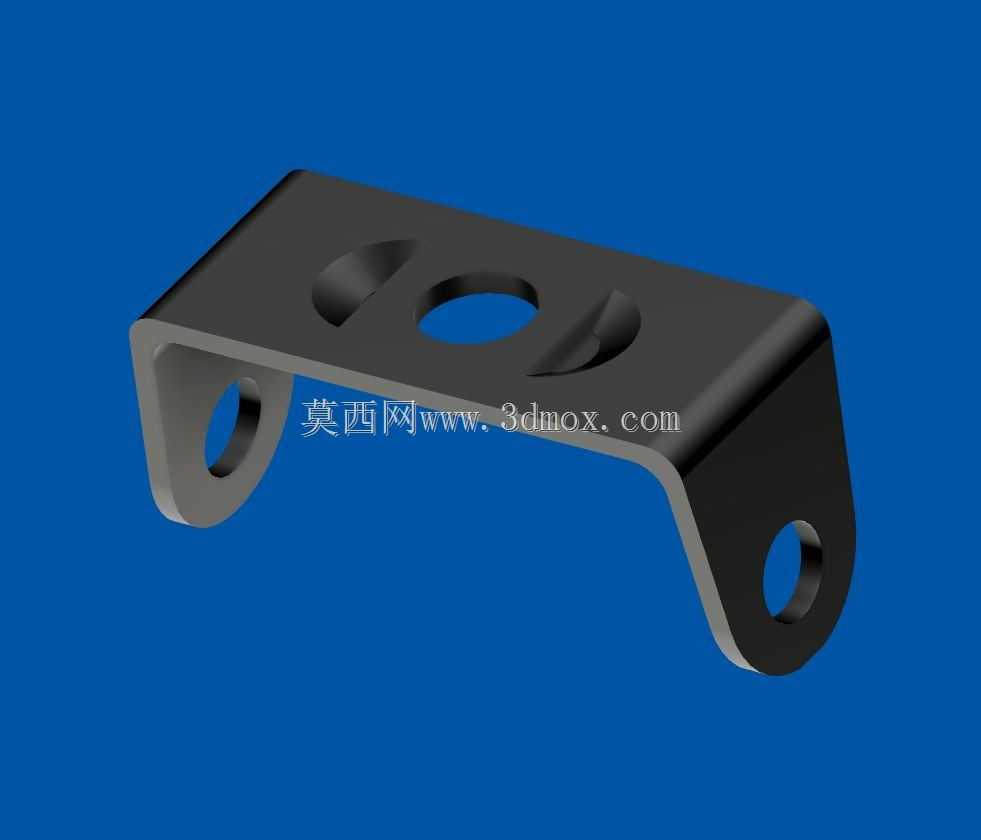

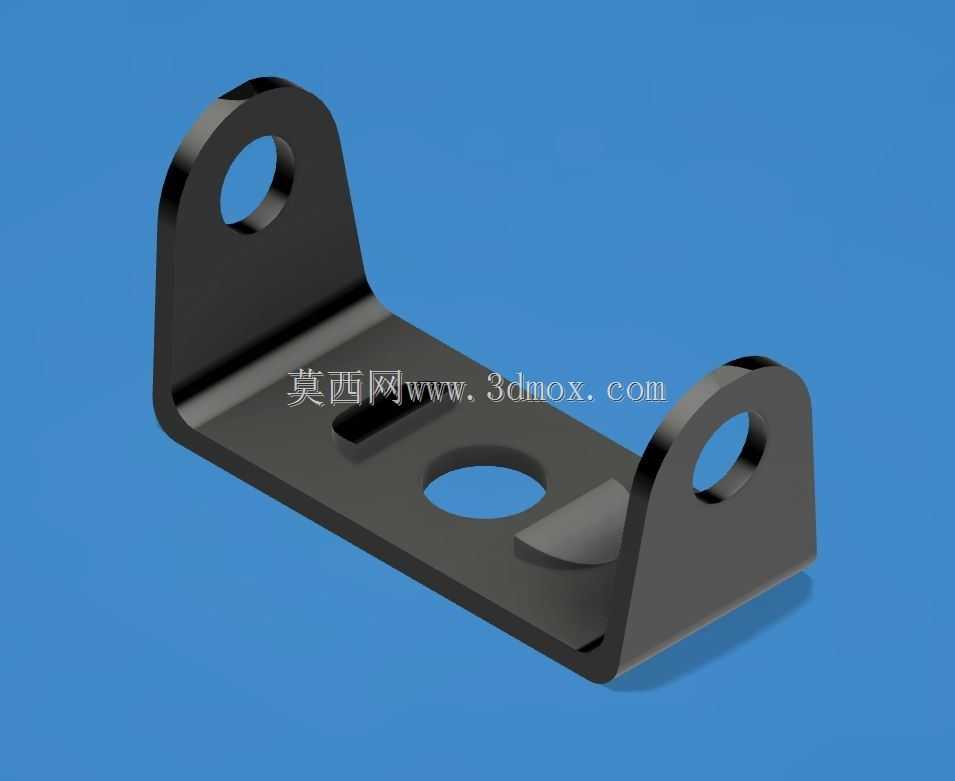

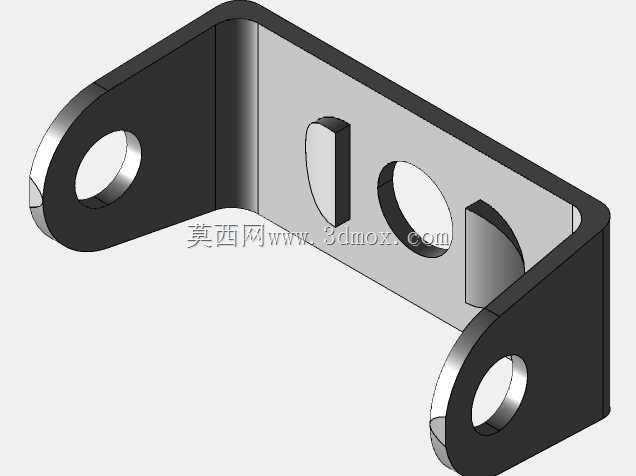

　　在三维建模过程中，完整还原了板材弯折的工艺特征，包括弯折处的内R角、板材的厚度一致性、孔位的冲压拔模斜度，导入到装配环境中可以直接做干涉检查、装配模拟，不需要额外调整模型参数就能直接用于工程图导出、冲压工艺编排，也可以直接导入有限元分析软件，模拟不同载荷下的支架变形量、应力分布情况，验证结构可靠性。对于做载具改装、外置附件安装设计的从业者来说，这个模型既可以直接套用在同规格的灯具安装场景中，也可以通过调整孔位间距、板材厚度、弯折高度，快速衍生出适配不同尺寸灯具、不同安装空间的同类支架结构，减少重复建模的工作量，同时也能规避同类支架设计中常见的孔位错位、结构强度不足、安装干涉等问题，提升设计效率与落地可行性。
