105mm规格M10孔镀锌直角钢支架

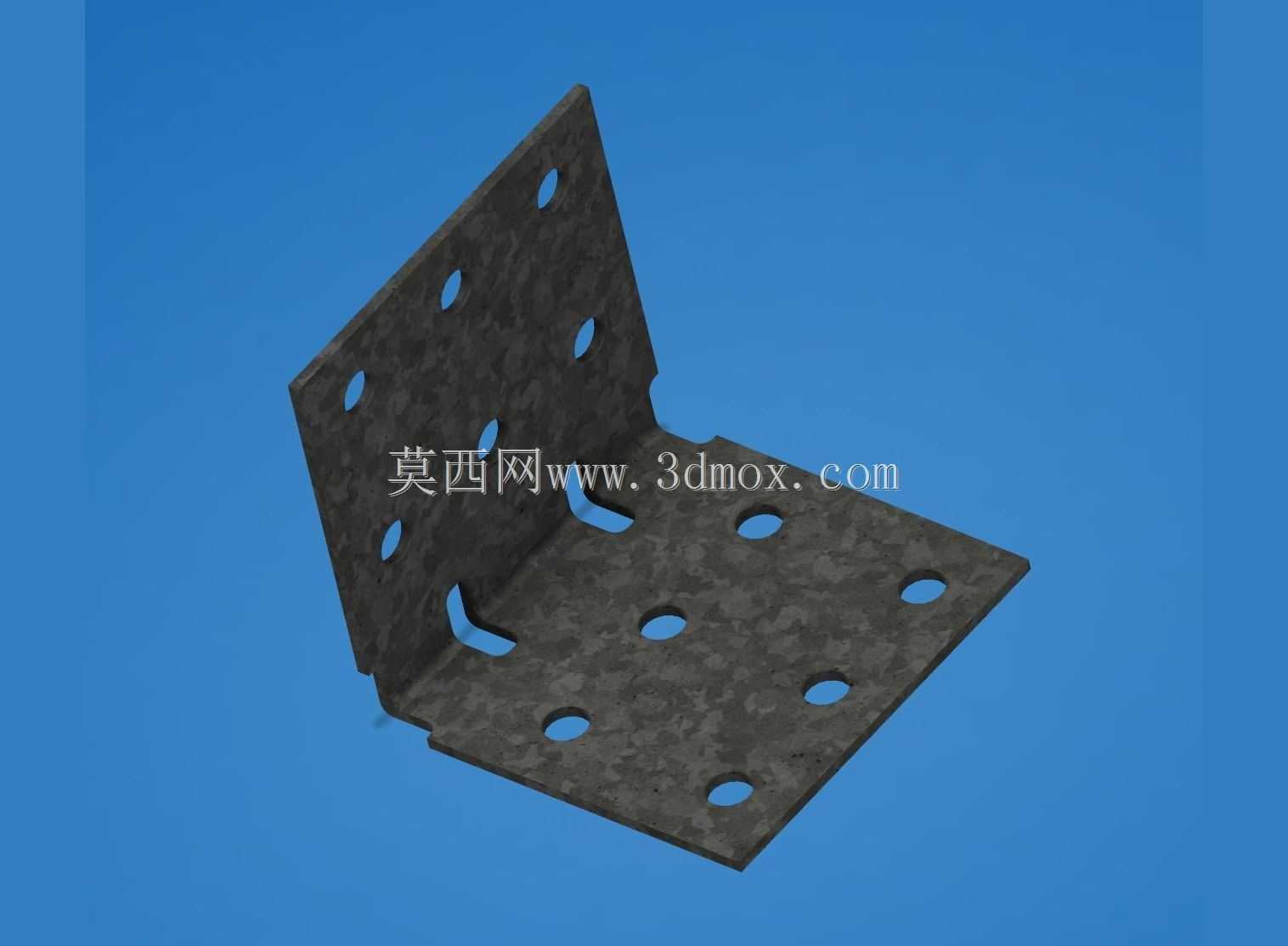

　　在通讯基站设备安装、户外机柜装配、工业框架搭建等场景中，直角连接固定件是决定结构装配稳定性的核心基础零件，这类看似不起眼的小部件，往往直接影响整套设备的长期抗振性能与安装精度。本次涉及的镀锌角钢支架，采用3mm厚度钢板冲压弯折成型，整体为90度直角结构，两个互相垂直的安装面尺寸均为105mm，适配市面上主流的100系列型材与安装基面的连接需求。

　　从实际使用场景来看，这类支架主要承担两个垂直安装面之间的载荷传递与位置固定作用，在通讯类设备安装场景中，常被用于设备外壳与安装立柱、走线架与墙面、模块单元与机架之间的直角连接，相比普通焊接角码，冲压成型的支架一致性更好，批量安装时无需额外打磨调整，能有效提升现场装配效率。支架表面做镀锌处理，可应对户外工况下的潮湿、盐雾侵蚀，减少长期使用后的锈蚀风险，保障连接结构的强度冗余。

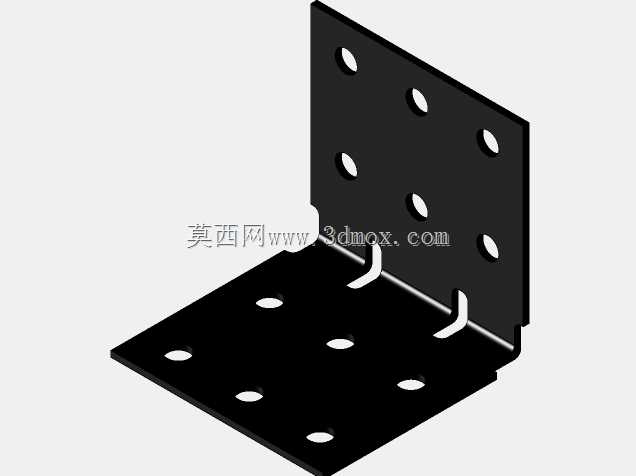

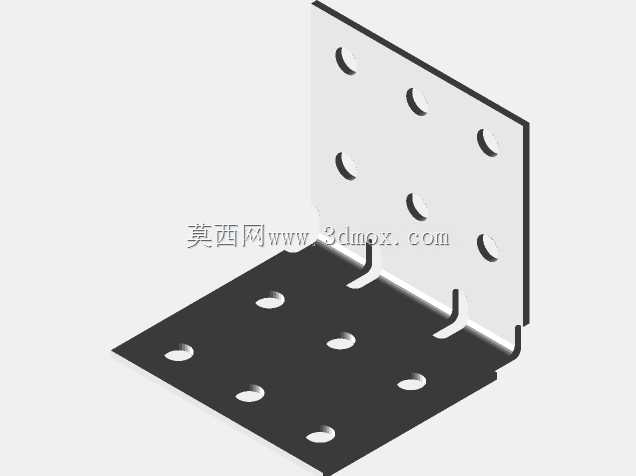

　　设计层面上，支架两个安装面均预制了标准M10规格安装孔，孔位排布经过错位优化，避免相邻安装螺栓出现干涉问题，同时在弯折处预留了工艺缺口，消除冲压弯折时的应力集中区域，防止长期受载后弯折处出现裂纹扩展。孔位的间距设置充分考虑了常规安装的操作空间，使用普通套筒扳手即可完成螺栓紧固，无需特殊工装适配。在三维建模过程中，完整还原了板材厚度、孔位倒角、弯折圆角等细节特征，每个安装孔的位置公差、弯折角度的形位公差都按照实际冲压件的工艺要求做了对应设置，导入装配环境后可直接用于干涉检查、安装模拟，无需二次修整模型。

　　从安装边界来看，该支架适配M10规格的膨胀螺栓、机牙螺栓，安装时两个垂直面可分别贴合待连接的两个基面，单组支架可承受的静态剪切载荷满足常规通讯设备、轻型工业框架的固定需求，安装时需注意螺栓的紧固力矩符合3mm钢板的受力阈值，避免过度紧固导致板面变形。在做整体结构设计时，可直接调用该模型完成连接部位的布局，提前核对孔位与周边部件的间隙，避免实际装配时出现零件侵占、孔位错位这类常见的设计疏漏，尤其是在多部件密集装配的通讯机柜内部，提前通过三维模型验证安装路径，能大幅减少现场安装的整改工作量。

　　不同于定制化的焊接支架，这种标准化的冲压角支架具备更好的互换性，后期维护更换时无需重新配打孔位，直接替换即可恢复结构强度。建模过程中也充分考虑了不同设计场景的调用需求，模型的特征树保留了完整的参数化特征，设计人员可根据实际使用场景调整板材厚度、孔位数量、安装面尺寸，快速衍生出适配不同载荷等级的变体支架，无需从零开始建模，有效缩短结构设计阶段的零件绘制周期。在做结构力学仿真时，该模型的几何特征完整度可直接导入仿真环境，划分网格后即可开展静力学分析，验证不同载荷下的应力分布情况，为支架的选型、数量配置提供准确的模型依据。
