可控硅调光调速一体化控制装置结构设计

项目分类:通用五金配件 发布时间:2022-07-14 ID:683165
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计
  • 可控硅调光调速一体化控制装置结构设计

  该控制装置核心采用可控硅调功原理,通过重塑交流电源的输出波形,精准调控输送到负载端的实际功率,可同时实现照明回路调光、电动工具转速调节两类功能,额定承载功率达2kW,完全覆盖常规手持电动工具、小型工作台设备的功率需求。在小型加工工坊、家用维修工作台场景中,这类集成化控制装置可替代多台独立调节设备,固定安装在工作台侧方后,可同时为台面上的便携式砂光机、带式砂光机等手持电动工具提供转速调节,也可对接工作区域照明回路实现亮度调节,避免工作台面堆叠多套控制电源带来的布线杂乱问题。

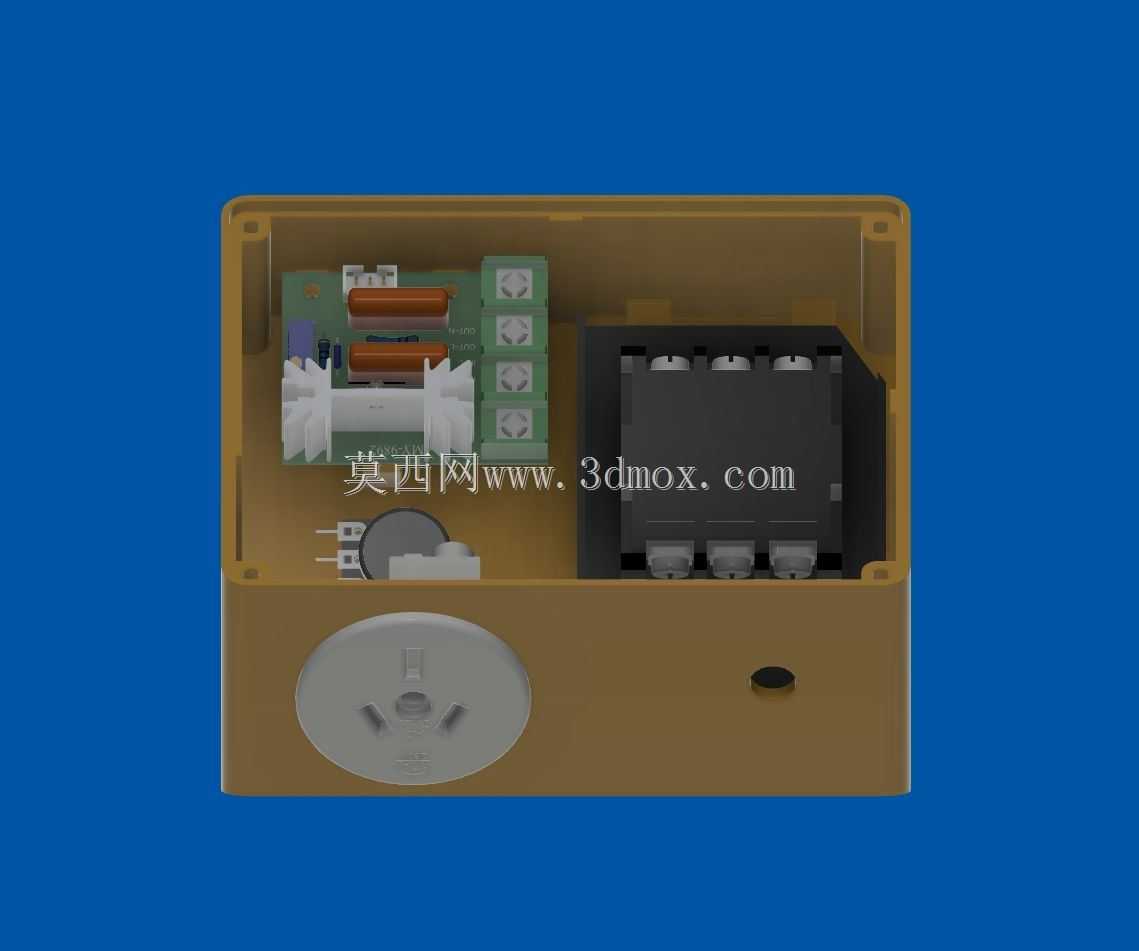

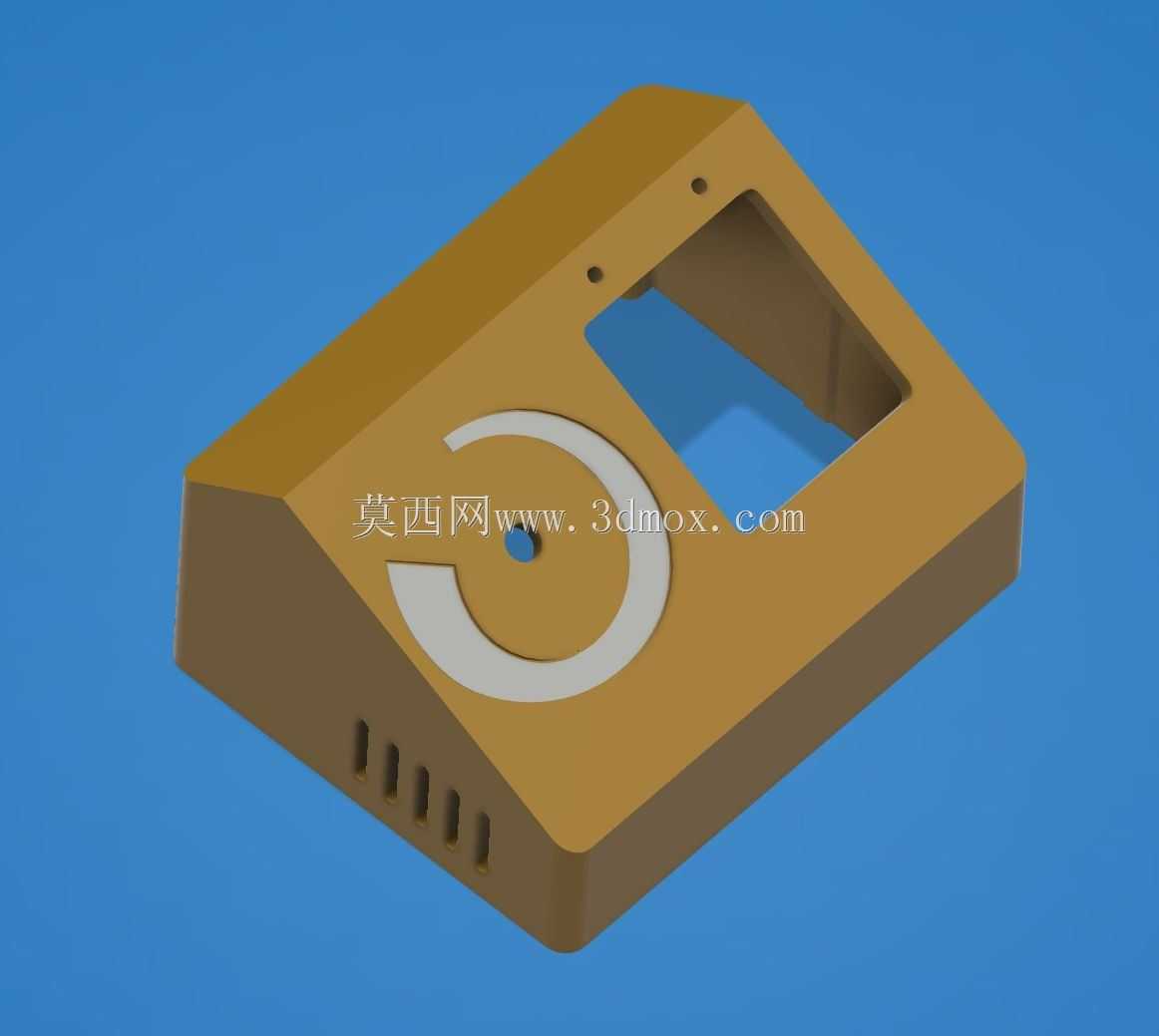

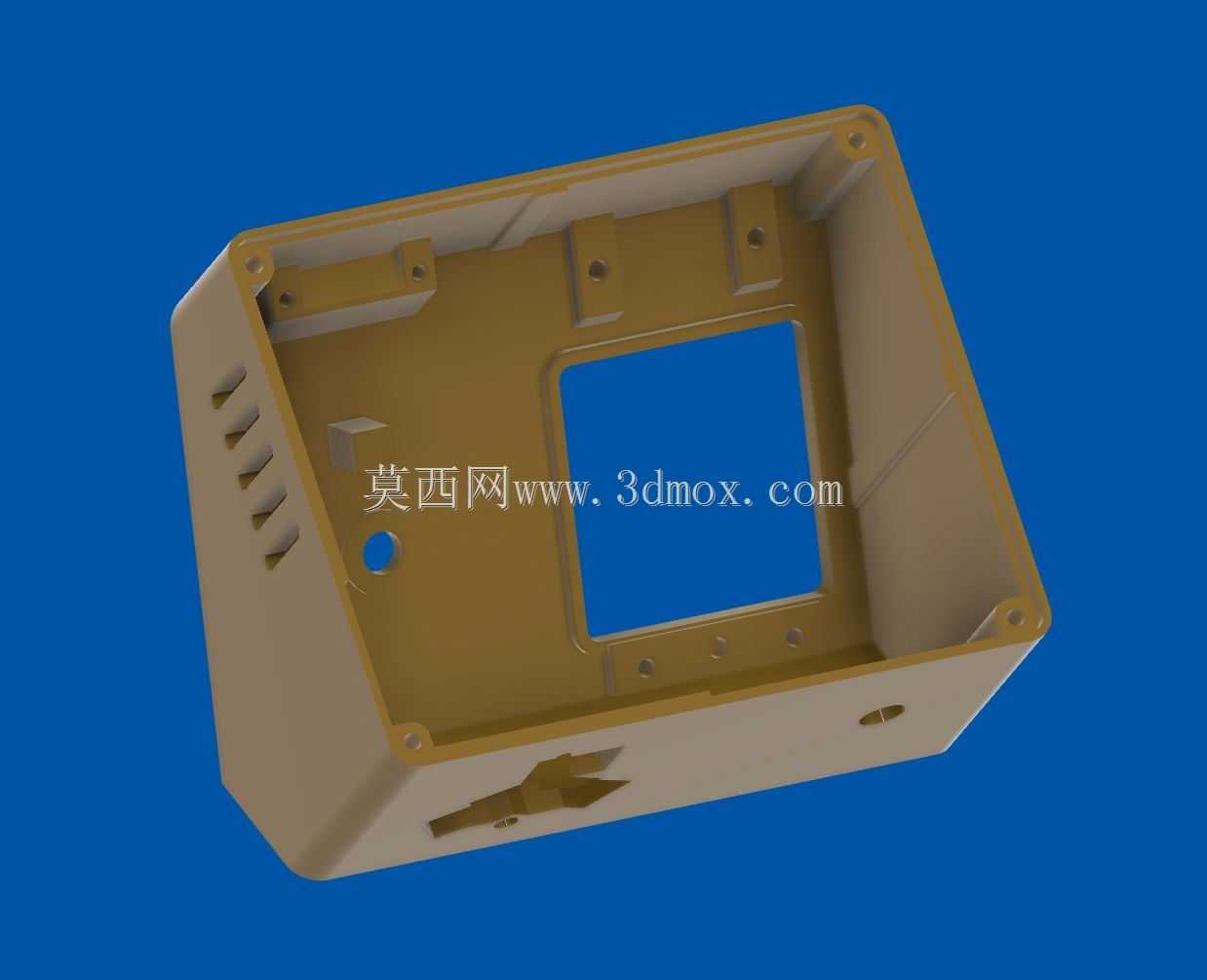

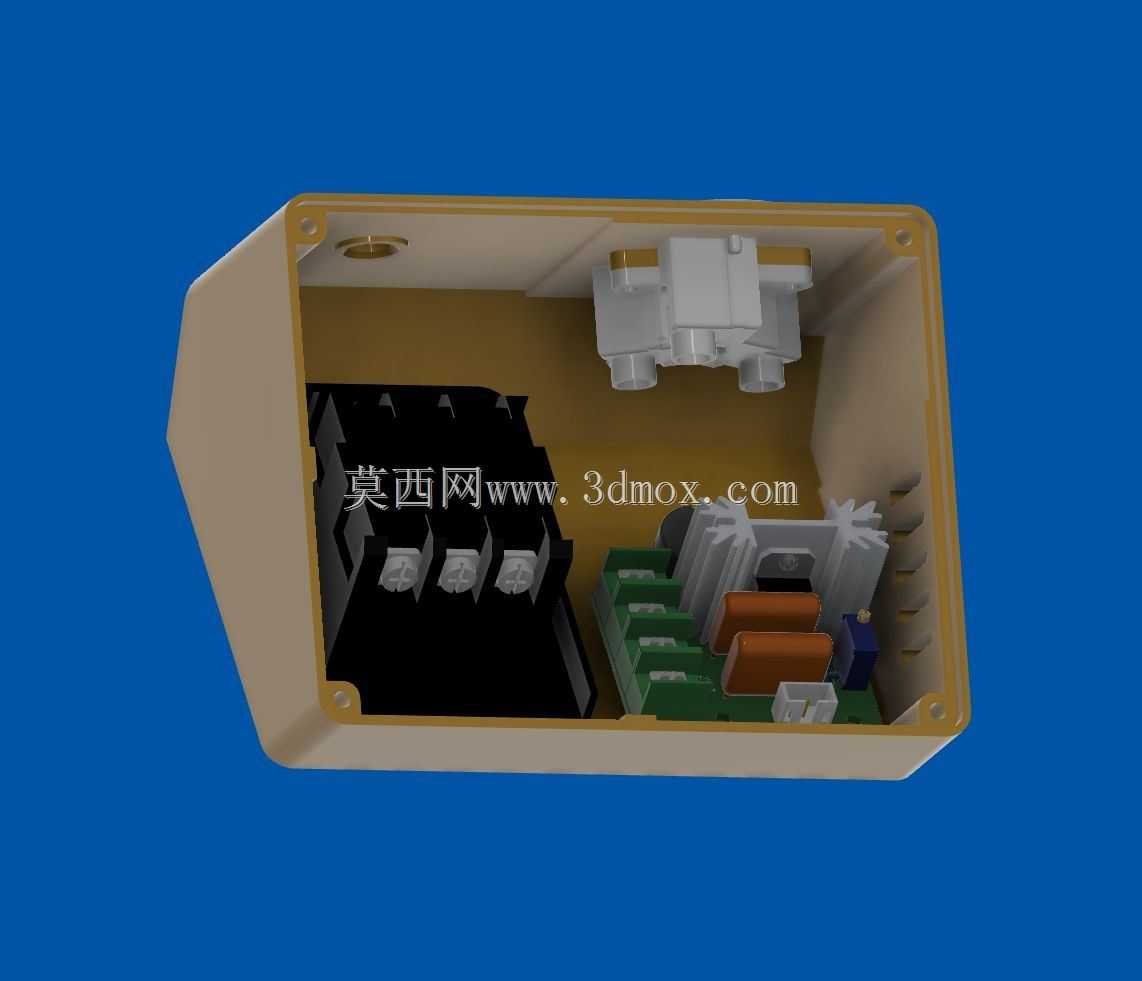

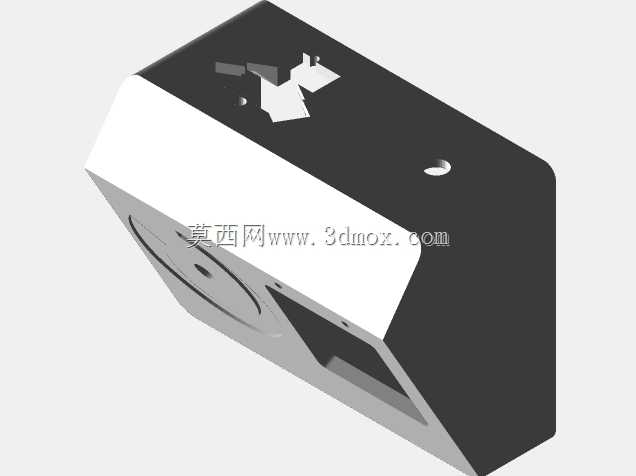

  装置整体采用盒式集成结构,将工业风格的翘板电源开关、功率调节电位器、调光调速核心模块全部整合在同一外壳内部,外壳结构设计充分考虑桌面固定安装的需求,可通过四颗M3.5规格的螺钉从壳体底部完成定位锁紧,内部PCB模块与开关组件则分别采用M6、M7、M8规格的自攻螺钉固定在壳体内的安装柱上,所有安装孔位均做了沉台处理,保证螺钉安装后不会突出壳体表面,避免刮擦工作台面或操作人员手臂。

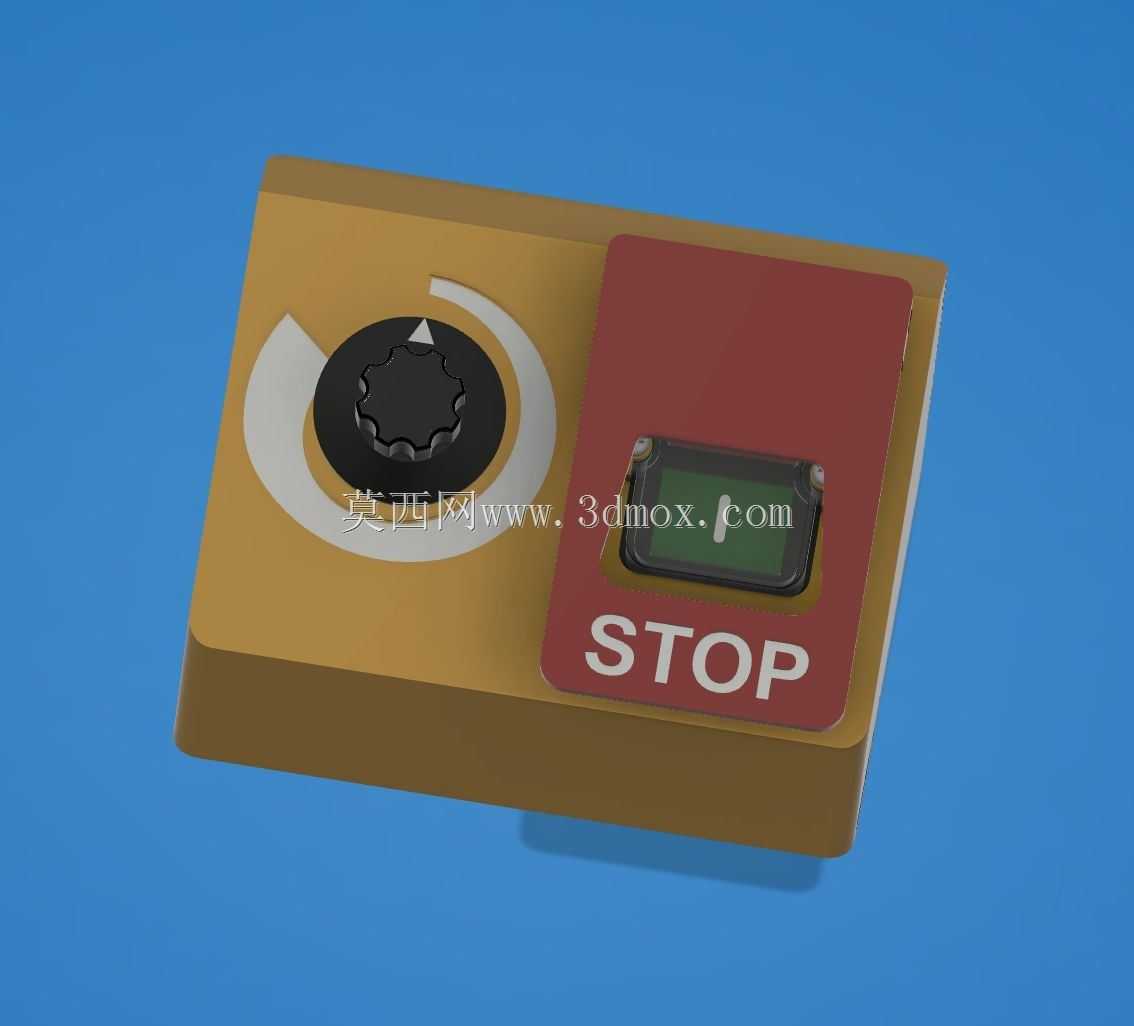

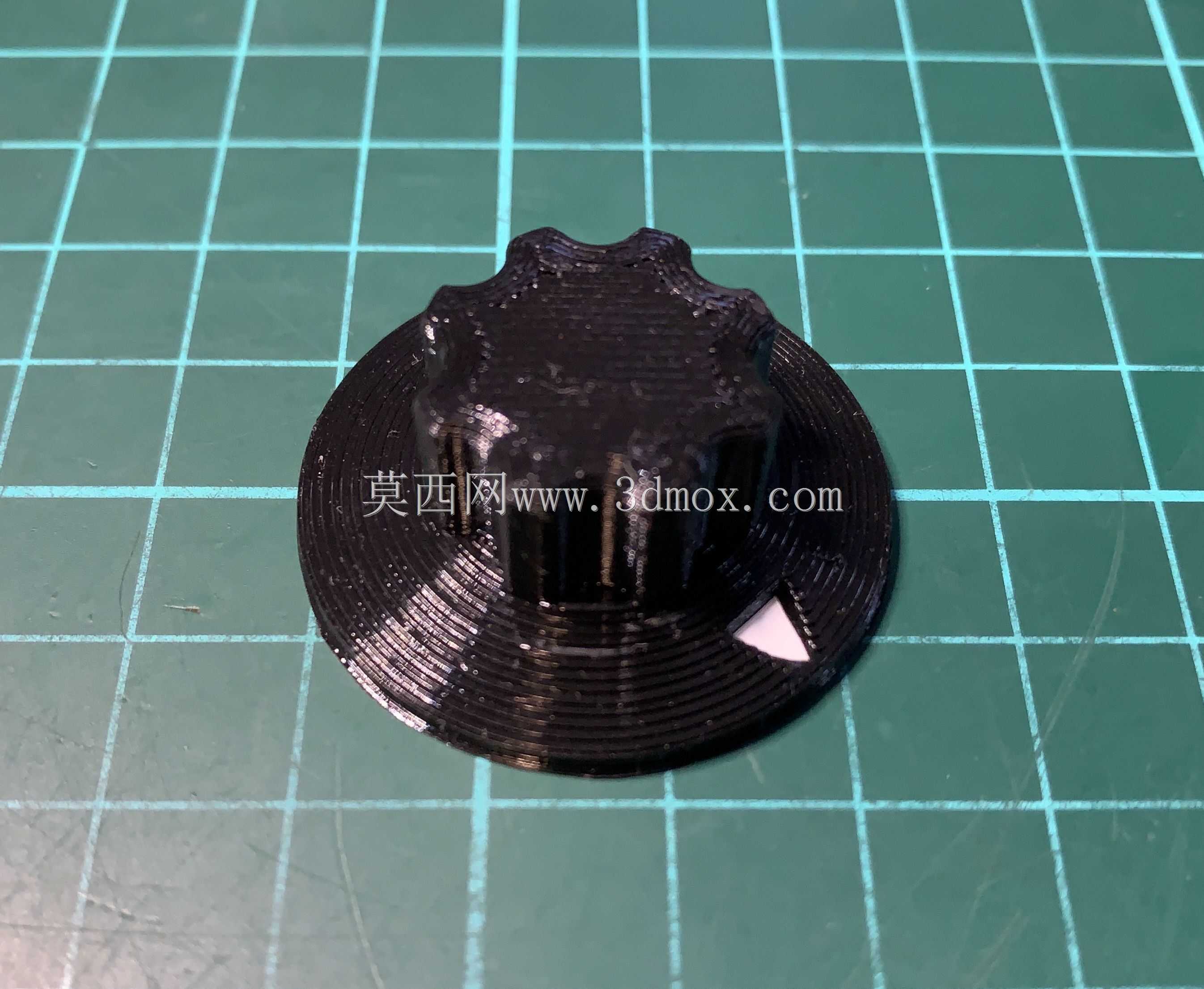

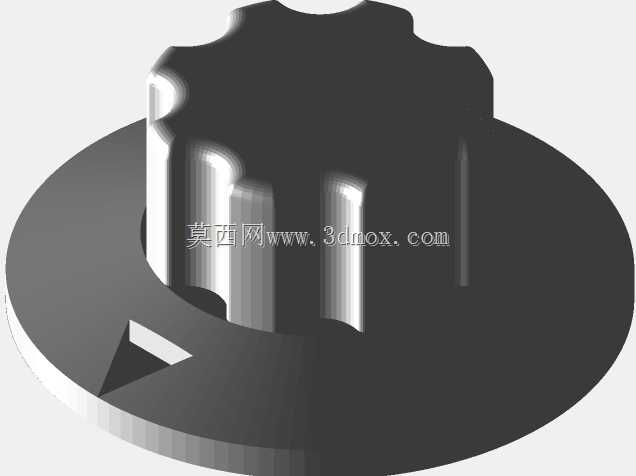

  功率调节单元采用定制化3D打印旋钮与电位器直连的结构,旋钮旋转全程对应功率0到满幅输出的调节区间:顺时针旋转旋钮时,可控硅导通角逐步增大,负载端输出功率线性提升,对应电动工具转速升高、照明亮度提升;逆时针旋转时导通角减小,输出功率同步降低,实现减速、调光效果。旋钮表面做了防滑纹理处理,操作时无需过大按压力即可完成精准调节,即使佩戴劳保手套也能顺畅操作。

  结构设计阶段同步完成了内部调光模块的适配验证,针对市售常规2kW规格可控硅调速模块的安装尺寸做了专属的腔体预留,模块与壳体之间预留了足够的散热间隙,避免长时间满功率运行时热量堆积导致元件过热。电源开关部分特意将多余的安装隔板从开关安装位切除,匹配所选翘板开关的外形尺寸,开关拨杆的操作行程完全外露在壳体表面,操作时不会与壳体边缘产生卡滞,开关通断的反馈手感清晰,可快速判断设备通断状态。

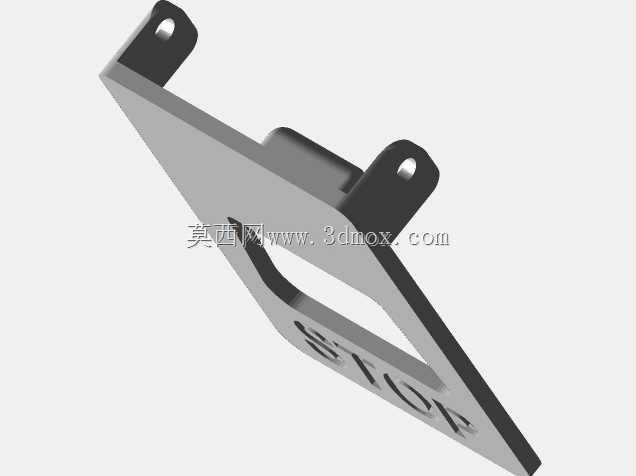

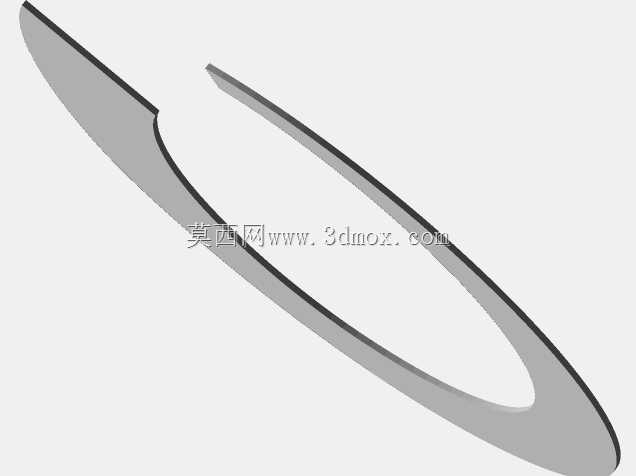

  壳体侧面预留了标准电源插座的安装位,可直接接入市电输入回路,同时为后端负载提供输出接口,无需额外外接接线排,进一步简化工作台面的布线结构。打印制作时可采用多色换料工艺实现壳体标识的一体化成型,在停止杆对应的壳体位置做分层换色处理,底层采用浅色耗材打印3层后切换为红色耗材,将操作提示文本直接打印为白色,无需后续粘贴标识或丝印,长期使用不会出现标识磨损脱落的问题。实际打印验证采用1.75mm规格PETG耗材,设置0.2mm层厚、15%填充率即可满足结构强度要求,打印完成后所有安装孔位无需二次扩孔即可直接装配对应规格的紧固件,电位器旋钮安装后无松旷问题,旋转全程无卡顿,开关按压行程顺畅,模块装入腔体后无多余晃动,整体装配公差控制在0.2mm以内,完全满足日常工作台固定使用的强度与精度要求。
