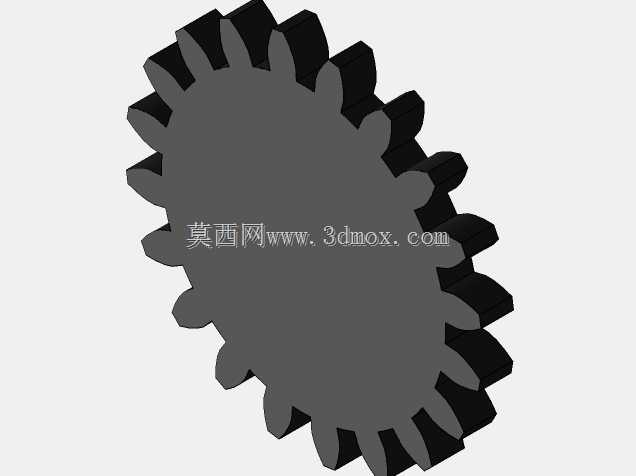

Alibre平台正齿斜齿人字齿轮传动结构

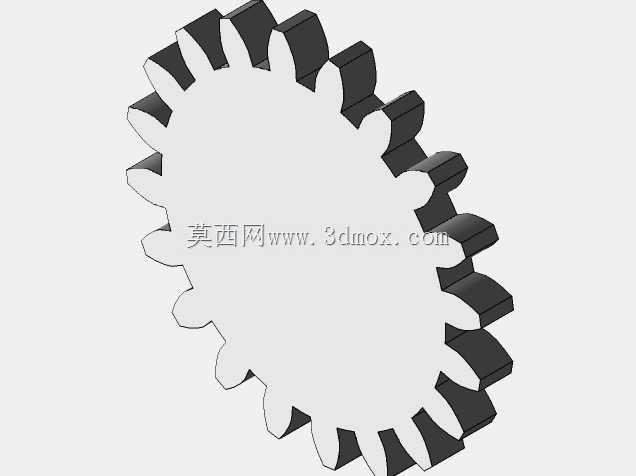

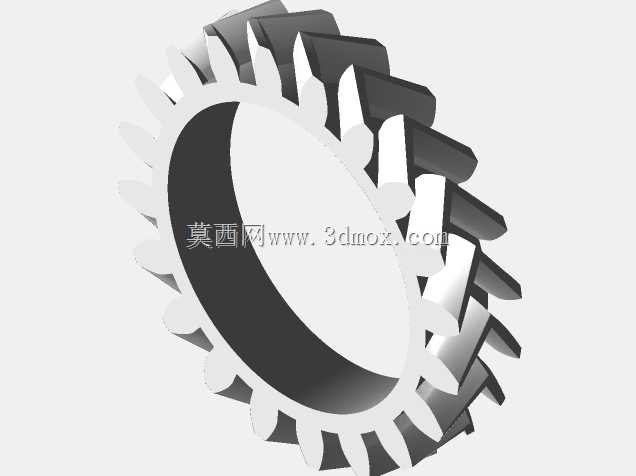

　　在常规机械传动系统的选型与结构设计环节，不同齿形的圆柱齿轮适配的工况差异极大，这套涵盖直齿、斜齿、人字齿三类圆柱齿轮的结构模型，可覆盖多数中低速到中高速传动场景的结构参考需求。先从应用场景说起，直齿圆柱齿轮也就是正齿轮，多数用在变速箱输入输出端的平行轴传动、轻工输送线的动力传递、小型机床的进给传动这类对轴向力控制要求高、传动转速不超过1500rpm的场景，这类齿轮啮合时是全齿宽同时进入啮合同时退出，啮合冲击相对明显，不适合过高线速度的传动场景，但胜在加工简单、装配时无需调整轴向错位，轴向力几乎为零，对支撑轴承的轴向承载要求极低，很多简易传动、手动调节机构里都会优先选用这类齿形。斜齿轮的应用场景则偏向中高速重载的平行轴传动，比如冶金设备的主传动辊道、风机的增速箱、汽车手动变速器的常啮合齿轮组，这类齿轮啮合时是齿端逐步接触再逐步脱离，啮合重合度比正齿轮高30%左右，传动过程更平稳，冲击和噪声明显低于正齿轮，能承受更大的单齿载荷，但缺点是啮合过程中会产生持续的轴向分力，轴向力的大小和螺旋角正相关，所以选用斜齿轮的传动结构，两端支撑必须配置能承受轴向载荷的角接触轴承或者圆锥滚子轴承，同时要预留轴向窜动的调整间隙，避免齿轮运行中因热胀冷缩出现卡滞。人字齿轮相当于两个螺旋角相反的斜齿轮对称拼接，啮合时产生的轴向力会相互抵消，既保留了斜齿轮高重合度、传动平稳、承载能力强的优势，又解决了斜齿轮轴向力过大的问题，这类齿轮多用在矿山破碎机、大型轧钢机、

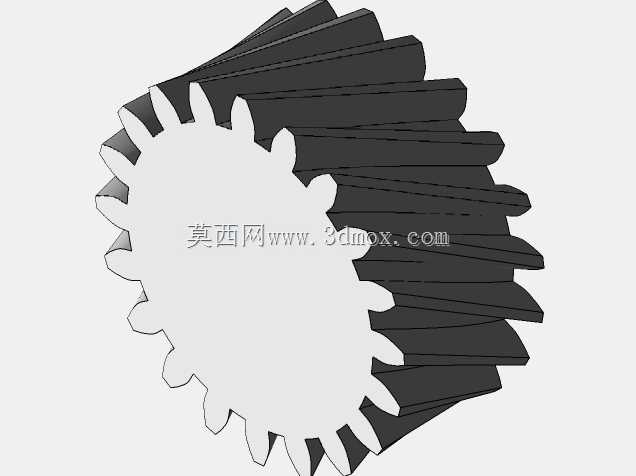

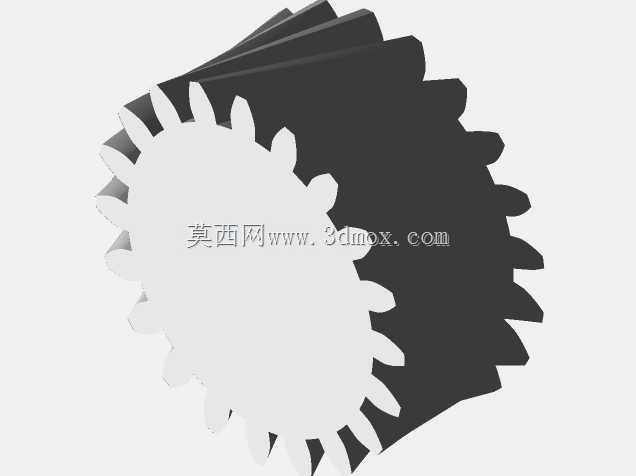

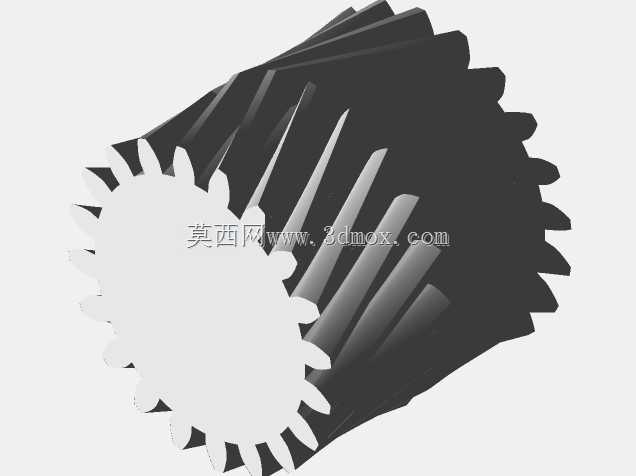

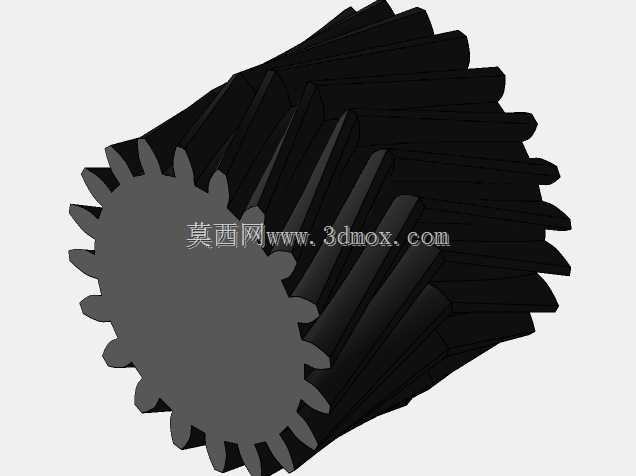

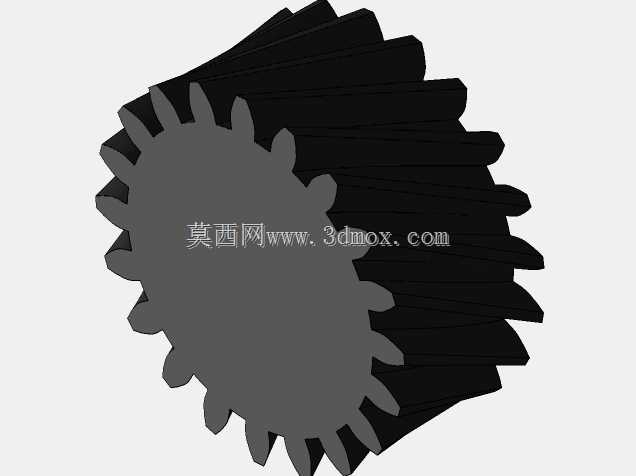

　　船舶主传动这类重载、高速、连续运行的核心传动场景，缺点是加工难度大，对齿向对中精度要求极高，装配时如果两个半齿的轴向位置出现偏差，会导致载荷偏载，局部齿面应力集中引发断齿故障。从设计思路来看，这套三类齿轮的结构建模，首先是基于渐开线齿形的生成逻辑，正齿轮的齿形直接在端面上生成完整渐开线轮廓，沿轴向拉伸即可得到实体，齿根过渡圆角按照0.38m的标准值设置，避免齿根应力集中；斜齿轮则是在端面渐开线的基础上，按照选定的螺旋角沿轴向做螺旋扫掠，螺旋角通常选8°到20°之间，兼顾重合度和轴向力的平衡，齿向修形量根据齿宽和载荷大小设置0.01到0.03mm的鼓形量，补偿安装误差和轴系变形带来的偏载；人字齿轮的退刀槽宽度根据加工工艺设置，

　　滚齿加工的退刀槽宽度不小于5倍模数，插齿加工可适当缩小退刀槽尺寸，两个半齿的螺旋角误差控制在±2′以内，保证轴向力完全抵消。从安装边界和尺寸配合来说，三类齿轮的内孔和轴的配合均采用H7/k6的过渡配合，键槽尺寸按照GB/T 1096的普通平键标准设置，齿顶圆和箱体内部的安全间隙不小于0.2倍模数，避免运行中齿顶蹭到箱体内壁；正齿轮的安装轴向定位靠轴肩和轴用挡圈即可，斜齿轮和人字齿轮因为运行中存在轴向力或者需要对中调整，轴向定位要采用圆螺母加止动垫圈的结构，方便调整齿轮的轴向啮合位置。实际选型过程中，不能盲目追求高承载的齿形，比如轻载低速的手动调节机构用斜齿轮，不仅会增加轴承成本，还会因为轴向力的存在导致调节手感卡滞；

　　而高速重载场景用正齿轮，会出现噪声过大、齿面过早点蚀甚至断齿的问题。这套模型把三类常用圆柱齿轮放在同一参考体系下，结构设计时可以直接对比三类齿形的啮合特性、安装要求、尺寸边界，快速匹配对应工况的传动件结构，也可以基于这套齿形参数调整模数、齿数、螺旋角、齿宽等核心参数，快速衍生出适配不同传动比、不同载荷等级的齿轮结构，减少从零开始绘制渐开线齿形的重复工作量，同时能直观看到三类齿轮啮合时的接触状态差异，避免设计时出现齿形选型和工况不匹配的低级错误。另外在结构校核环节，可基于这套模型直接导入有限元分析软件，对单齿接触应力、齿根弯曲应力、轴系变形量做仿真计算，验证齿形参数、安装结构是否满足设计载荷下的强度要求，比如斜齿轮的螺旋角选15°时，轴向力约为圆周力的27%，这时候要核算轴承的额定动载荷是否能覆盖径向力和轴向力的联合载荷，人字齿轮则要核算两个半齿的载荷分配均匀性，避免因加工或装配误差导致单侧边齿过载。
