卡丁车金属框架结构创意设计作品

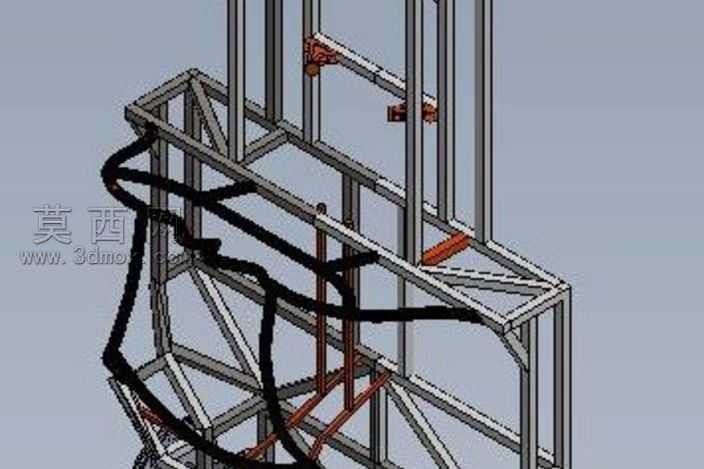

本作品为卡丁车金属框架结构的三维建模设计，整体采用方管型材作为主体承载结构，建模过程中严格遵循管材类零件的建模规范，先绘制各段管材的中心线路径，通过扫描特征生成等壁厚的方管实体，再对管材交接位置进行精准的布尔运算处理，还原真实焊接工艺下的管材衔接形态，保证框架结构的几何连续性与结构合理性。建模阶段对框架的受力节点做了针对性的结构强化，在驾驶舱轮廓弯折处、动力安装位、转向机构固定点都增设了斜向支撑管材，通过三角形稳定结构提升整体框架的抗扭、抗形变能力，所有支撑管材的角度、长度都经过参数化调整，可根据实际装配需求快速修改尺寸参数。材质渲染阶段，主体金属框架赋予哑光银灰色金属材质，调整材质的粗糙度、金属度参数还原冷轧方管的真实表面质感，对焊接节点位置单独赋予带有轻微氧化痕迹的焊缝材质，强化结构的真实感；框架上的固定夹具、连接件采用红棕色金属漆材质，与主体银灰色框架形成视觉区分，清晰呈现各附属零件的安装位置。设计思路上，该框架以卡丁车的基础承载结构为原型，融入创意改装的设计理念，在保证基础驾乘结构强度的前提下，优化了框架的轮廓线条，驾驶舱位置的黑色轮廓线明确标识出驾乘空间的边界，既满足卡丁车的结构功能需求，也兼顾了个性化的视觉呈现效果。建模过程中对所有管材的连接位置都做了干涉检查，确保各零件之间无装配冲突，预留的安装位可适配常规的卡丁车动力、转向、制动组件，兼具创意展示与实际参考价值。
