AR10步枪配套308规格枪机螺栓托架结构

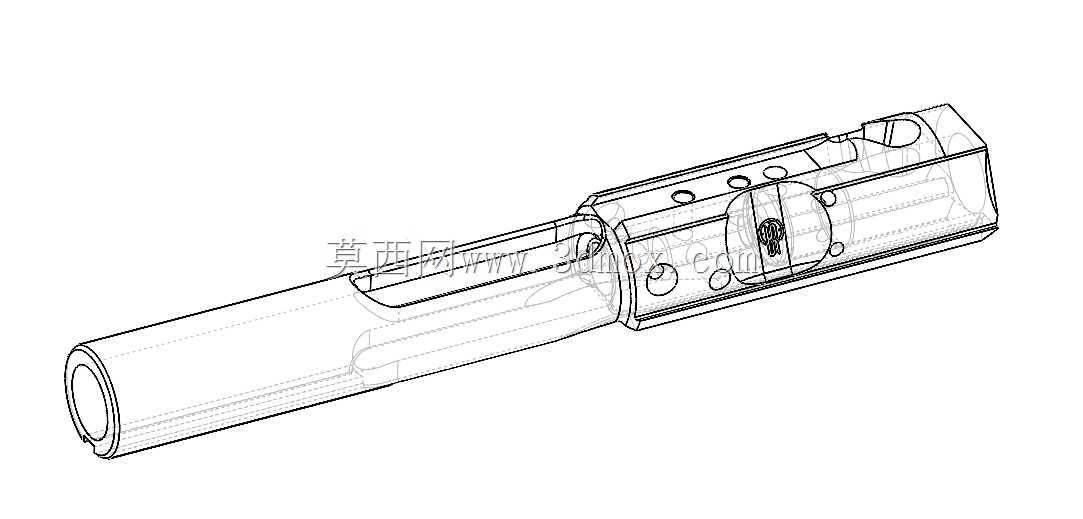

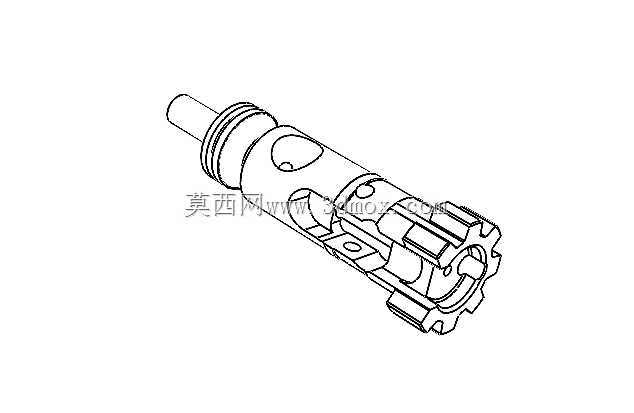

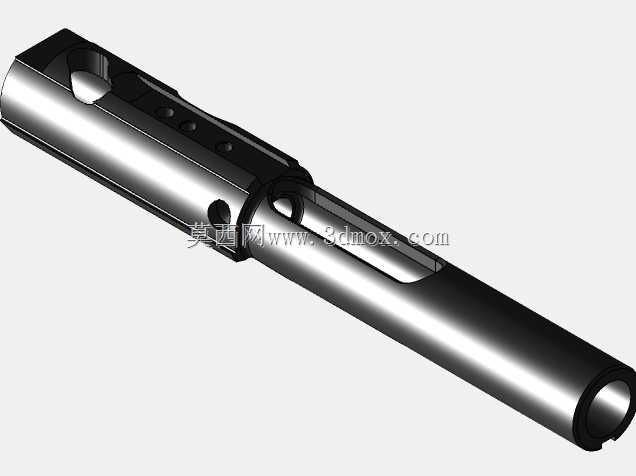

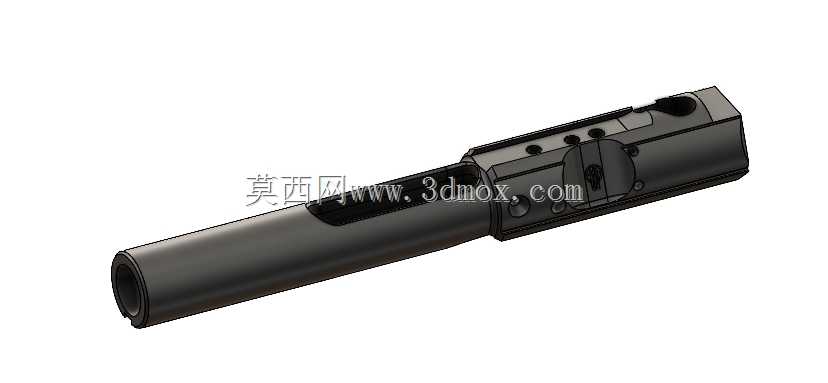

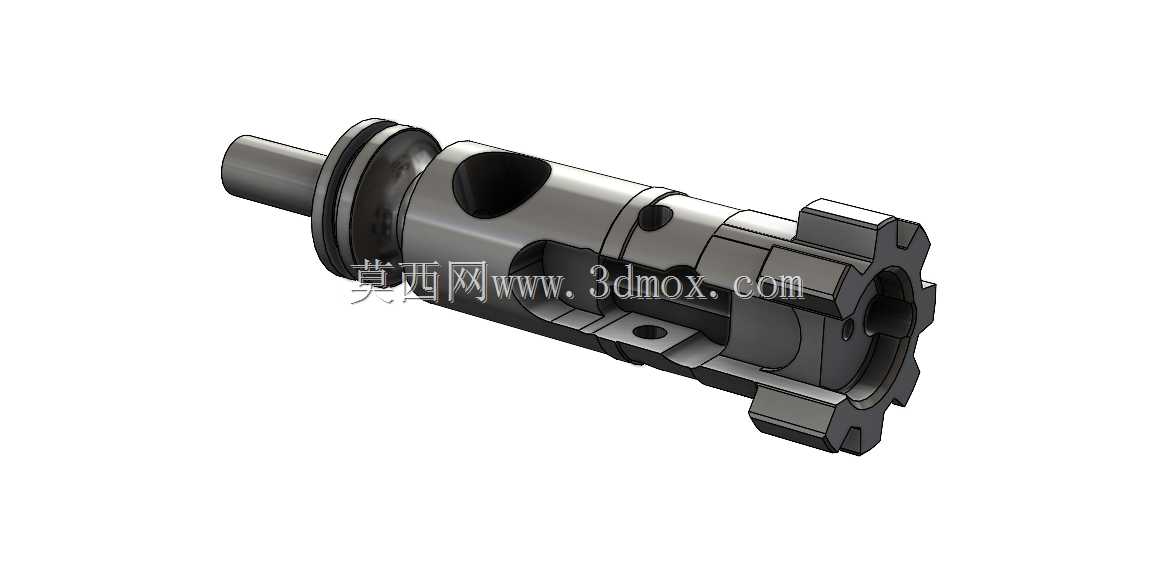

　　在半自动精确步枪的自动循环机构中，枪机螺栓托架是承担开闭锁引导、后坐缓冲导向、击发机构承载的核心受力构件，这款适配7.62x51规格弹药的AR10步枪螺栓托架，其结构设计完全围绕AR系列气吹式自动原理的动作逻辑展开，区别于小口径AR15的托架结构，该零件针对全威力弹药的更高膛压、更大后坐冲量做了针对性的结构强化。从实际装配场景来看，该托架位于步枪上机匣内部的枪机组件后端，前端嵌套枪机框的凸轮导槽配合位，侧面预留的凸轮导轨缺口，是枪机开闭锁过程中完成回转动作的核心限位结构，当火药燃气通过导气管推动枪机框后坐时，该托架会沿着机匣内壁的导向棱边做直线往复运动，同时通过自身的凸轮曲面迫使枪机完成回转解锁，抽壳、抛壳动作完成后，

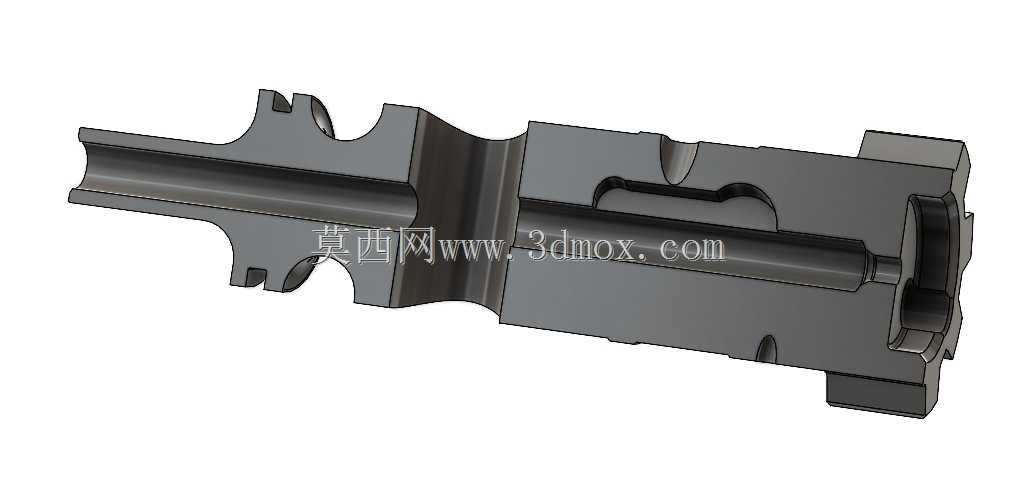

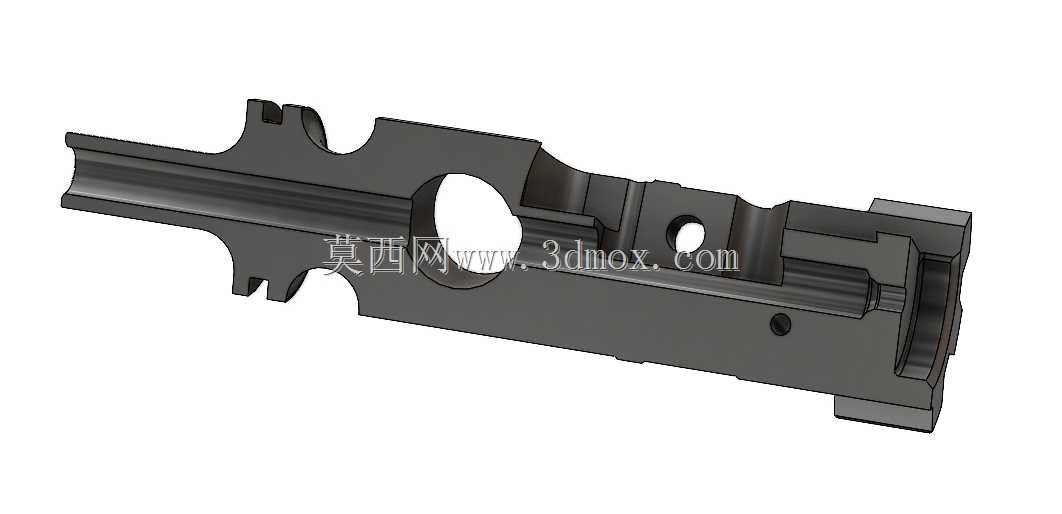

　　又会在复进簧的推动下带动枪机复进，推弹入膛后配合枪机完成闭锁，整个自动循环过程中，该零件需要承受枪机框传递的全部后坐冲击力，同时要保证往复运动的同轴度偏差控制在0.02mm以内，避免出现卡滞、楔紧等故障。从设计思路层面拆解，该托架的主体采用阶梯轴式的整体结构，前端的细轴段用于穿入复进簧导向管，轴肩位置做了R1.5的圆角过渡，避免后坐冲击过程中出现应力集中导致的断裂；中部的镂空结构一方面是为了减轻自动机的整体重量，降低往复运动的惯性冲量，提升连发状态下的机构稳定性，另一方面是预留抛壳挺、击针尾部的运动让位空间，保证各运动构件之间无干涉；侧面的凸轮导轨槽采用变曲率曲面设计，开闭锁阶段的曲面升程经过反复校核，

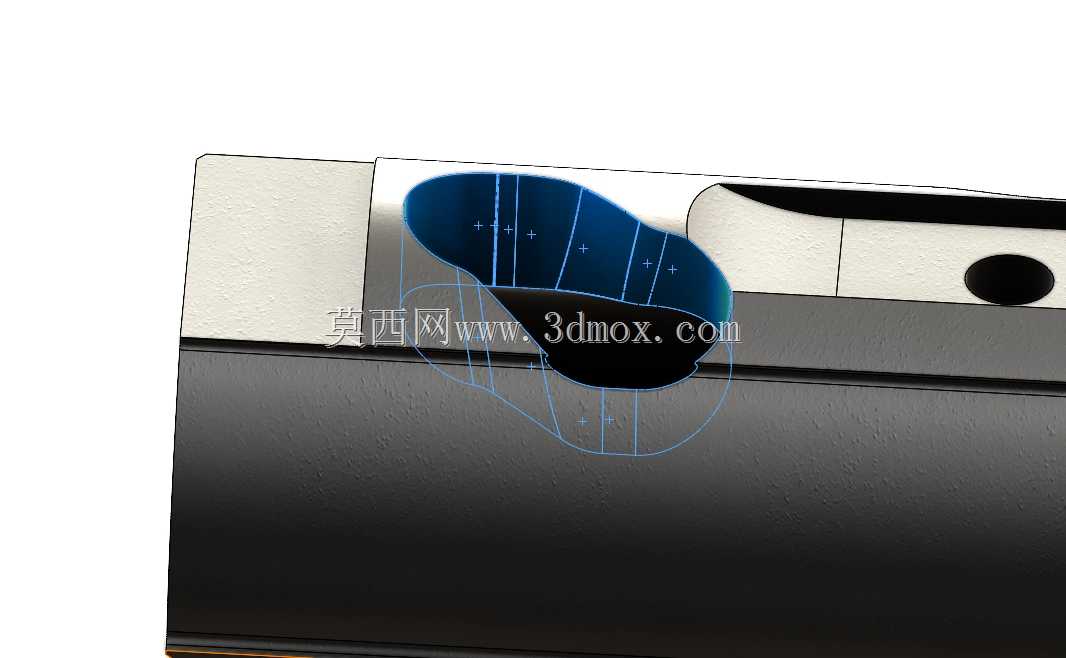

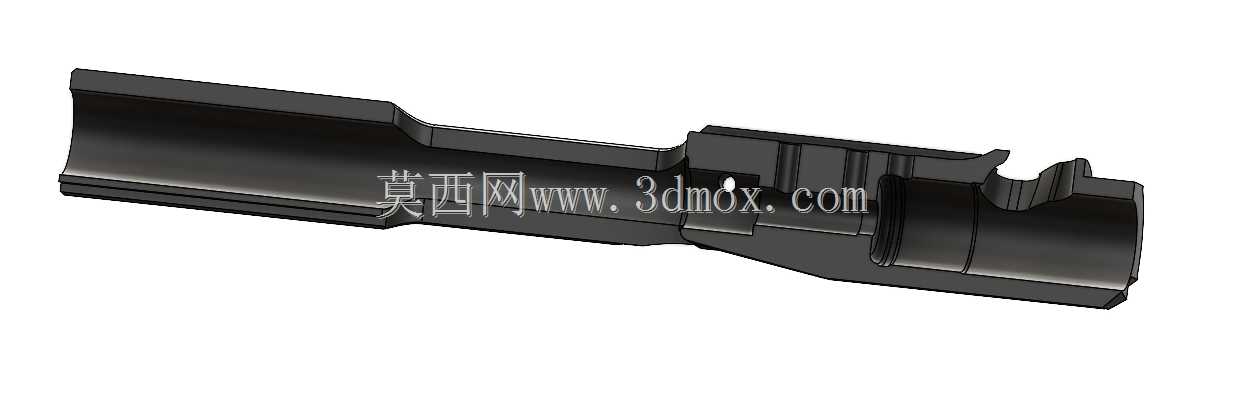

　　保证枪机回转角度精准控制在22.5度，既能够保证闭锁时的支撑强度，又能让解锁过程的受力更加平缓，避免出现开锁阻力过大导致的自动机断裂。从安装边界尺寸来看，该托架的最大外径位于尾部的带齿锁紧段，齿形结构用于和枪机框尾部的定位槽配合，保证周向定位无转动，该段外径尺寸与上机匣内部的导向槽宽度采用H7/g6的间隙配合，既能够保证运动顺畅，又能控制径向晃动量在合理范围内，避免枪机出现偏磨；前端导向轴的直径与复进簧导杆的内孔采用间隙配合，同轴度公差控制在0.015mm，保证复进过程中不会出现别劲；中部的让位槽深度经过精确计算，当枪机处于完全闭锁位置时，抛壳挺的尾部刚好能够完全沉入让位槽内，不会出现干涉导致的闭锁不到位问题。

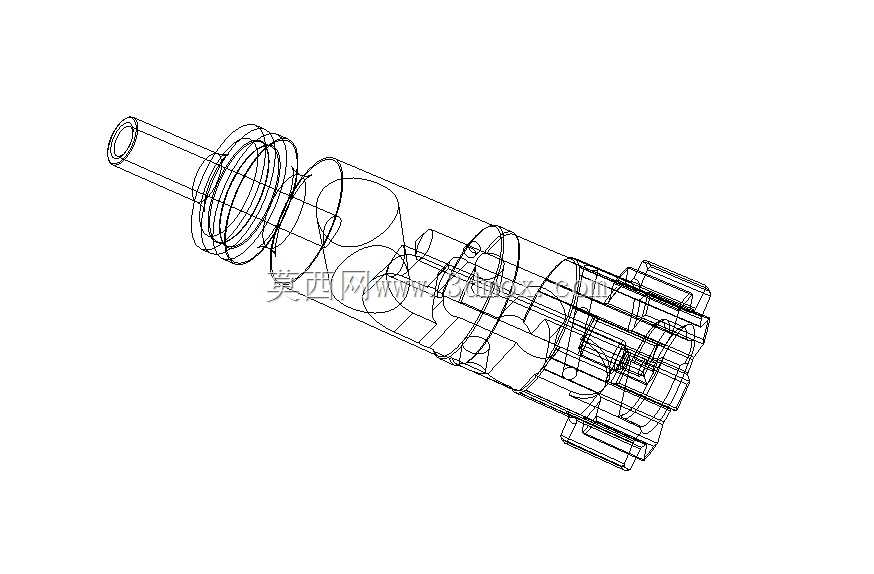

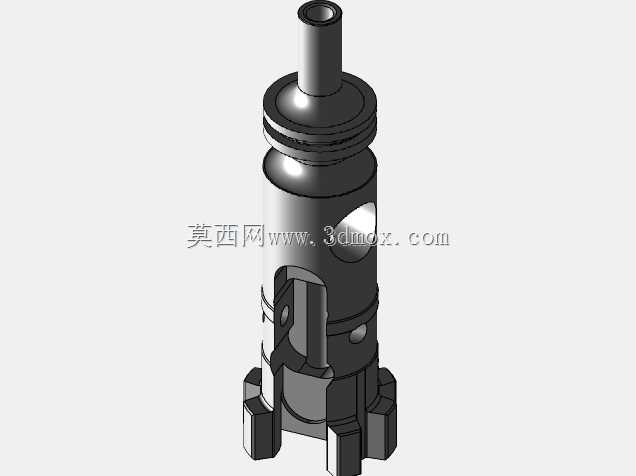

　　在实际的枪械测试场景中，这类托架的结构强度直接决定了枪械的使用寿命，全威力弹药的后坐冲量是小口径弹药的1.6倍左右，因此该零件的壁厚在受力集中的凸轮槽位置做了加厚处理，相比同类型小口径托架的壁厚增加了1.2mm，同时在应力集中的槽边位置做了喷丸强化的工艺预留结构，能够有效提升零件的疲劳强度，在连续射击12000发弹药的耐久性测试中，该结构不会出现裂纹、变形等失效问题。另外，该托架尾部的凸缘结构是与缓冲器配合的接触面，接触面的平面度公差控制在0.01mm以内，保证后坐过程中缓冲器的受力均匀，避免出现偏载导致的缓冲器寿命缩短，同时凸缘的外径尺寸与缓冲管的内径配合，为自动机的后坐行程提供末端导向，保证后坐到位时的撞击力能够均匀传递到枪托尾部，提升射击时的可控性。从建模细节来看，该结构的所有棱边除了特意保留的锐边配合位置，其余非配合面都做了0.3mm的倒角处理，既能够去除加工过程中的毛刺，又能避免零件在装配过程中划伤机匣内壁的阳极氧化层，所有配合面的表面粗糙度要求控制在Ra1.6，非配合面控制在Ra3.2，在保证运动顺畅的前提下控制加工成本。
