日式传统武士刀结构三维数模设计

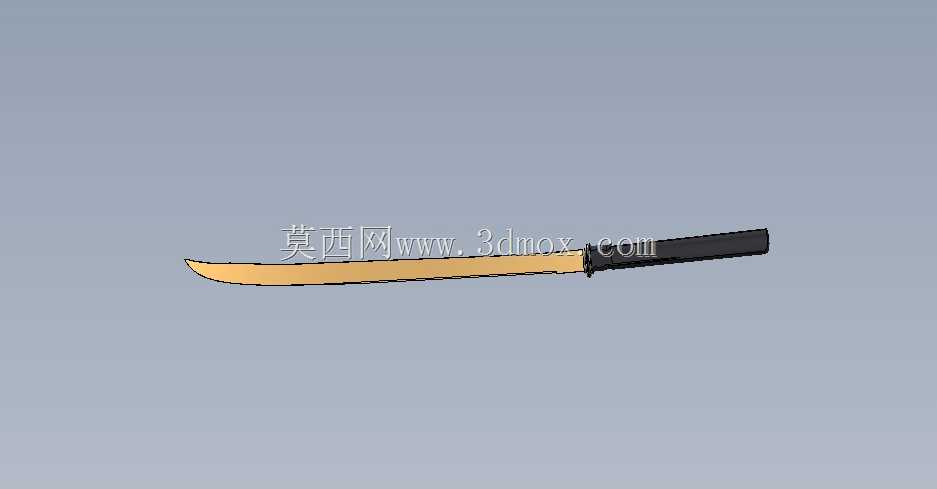

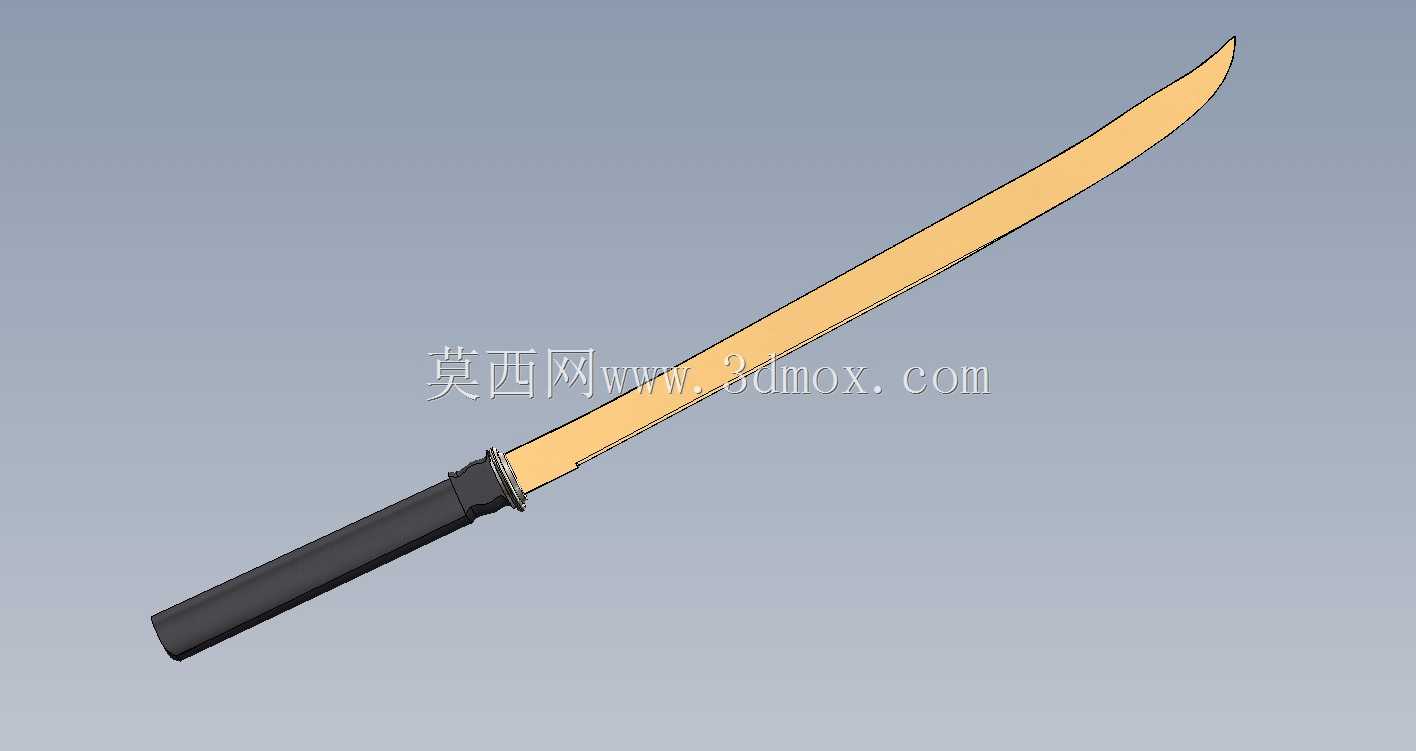

　　本次完成的武士刀三维结构数模，在建模阶段优先还原了传统武士刀的核心结构逻辑，没有做过度的艺术化夸张变形，所有结构比例均参考实装器物的尺寸边界做参数化设定，刃部长度与柄部长度的比例控制在3:1的常规实用区间，整体装配后总长度控制在1000mm±20mm的范围内，刃身最宽处位置设定在距离刃尖三分之一的刃长位置，宽度为32mm，向柄部方向逐步收窄至26mm，刃部厚度从靠近刀镡位置的7mm向刃尖逐步递减至2mm，这个厚度梯度既保证了刃身劈砍时的结构刚性，也兼顾了刃尖穿刺时的穿透力，避免了等厚度刃身容易出现的应力集中断裂问题。

　　从结构拆分来看，模型完整还原了刃身、刀镡、柄卷、鞘体四个核心装配部件，各部件之间的配合间隙做了工程化设定，刃身与刀镡的安装孔采用H7/h6的间隙配合公差，装配后刃身不会出现径向晃动，刀镡与柄部的贴合面做了0.1mm的平面度公差设定，保证装配后贴合紧密无明显缝隙，柄部的握持直径控制在32mm，符合成年人手部握持的人机工程尺寸，柄表面的卷绕结构做了等距螺旋特征建模，螺旋间距为12mm，凸起高度为2mm，模拟传统柄卷的防滑纹理结构，握持时可以增加手部与柄部的摩擦力，避免劈砍动作中出现打滑脱手的问题。鞘体的内孔直径比刃身最大外径大0.3mm，既保证刃身可以顺畅插入鞘内，也不会因为间隙过大导致刃身在鞘内晃动产生异响或者磕碰损伤刃口，鞘口位置做了1mm的倒角导向结构，方便使用者快速收刀入鞘，不需要刻意对准内孔即可完成装配动作。

　　在实际应用场景层面，这个数模既可以作为传统冷兵器结构研究的参考载体，也可以用于文创衍生品开发的结构验证，比如影视道具制作时，可以直接基于这个数模做等比例缩放调整，适配不同拍摄场景的道具尺寸需求，不需要重新从零开始搭建基础结构；在五金刀具类产品的开发中，也可以参考这个刃身的弧度设计逻辑，传统武士刀的刃身弧度是经过长期实用验证的最优劈砍角度，刃身与目标接触时的切割角度可以保持在15度左右的最优切割区间，相比直刃刀具可以降低30%左右的切入阻力，这个弧度参数可以迁移到户外求生刀具、工艺收藏刀具的结构设计中，优化产品的实用性能。

　　建模过程中对刃身的曲面做了连续曲率处理，整个刃身的曲面G2连续，没有出现曲面折痕或者曲率突变的问题，做渲染或者数控加工输出时，可以直接提取曲面生成刀路，不需要额外做曲面修补工作；刀镡部分的结构做了轻量化处理，在保证结构强度的前提下，将刀镡的非配合区域做了2mm的厚度减薄，整体重量控制在80g左右，不会因为刀镡过重导致整刀的重心过于靠前，整刀的重心位置设定在距离刀镡前方25mm的位置，这个重心位置是单手握持刀具时的最优平衡位置，长时间握持不会出现手腕疲劳的问题，劈砍时也可以借助重心的惯性提升击打力度。

　　针对装配干涉问题，建模阶段做了全部件的干涉检查，所有装配部件之间没有出现实体干涉，刃身插入鞘体后，刃尖与鞘体内腔底部预留了5mm的安全间隙，避免收刀时刃尖直接撞击鞘底造成刃口崩损，柄部的固定销孔位置做了同轴度校验，两个固定销的轴线同轴度公差控制在0.05mm以内，装配后销钉可以顺利穿过柄部与刃身的安装孔，将刃身与柄部牢牢固定，不会出现使用过程中刃身松动脱落的安全隐患。鞘体的外部挂环结构也做了结构强度校核，挂环的根部做了R3的圆角过渡，避免应力集中导致挂环断裂，挂环的内孔直径为8mm，可以适配常规的腰带挂扣结构，方便日常携行时的固定。
