定制化AR15枪械结构三维建模设计

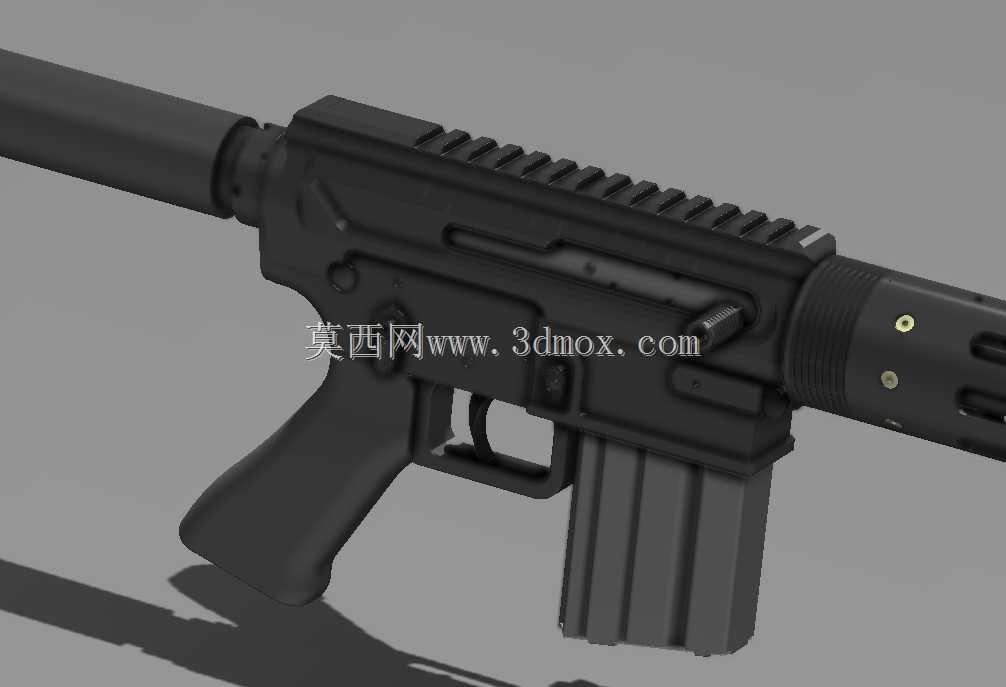

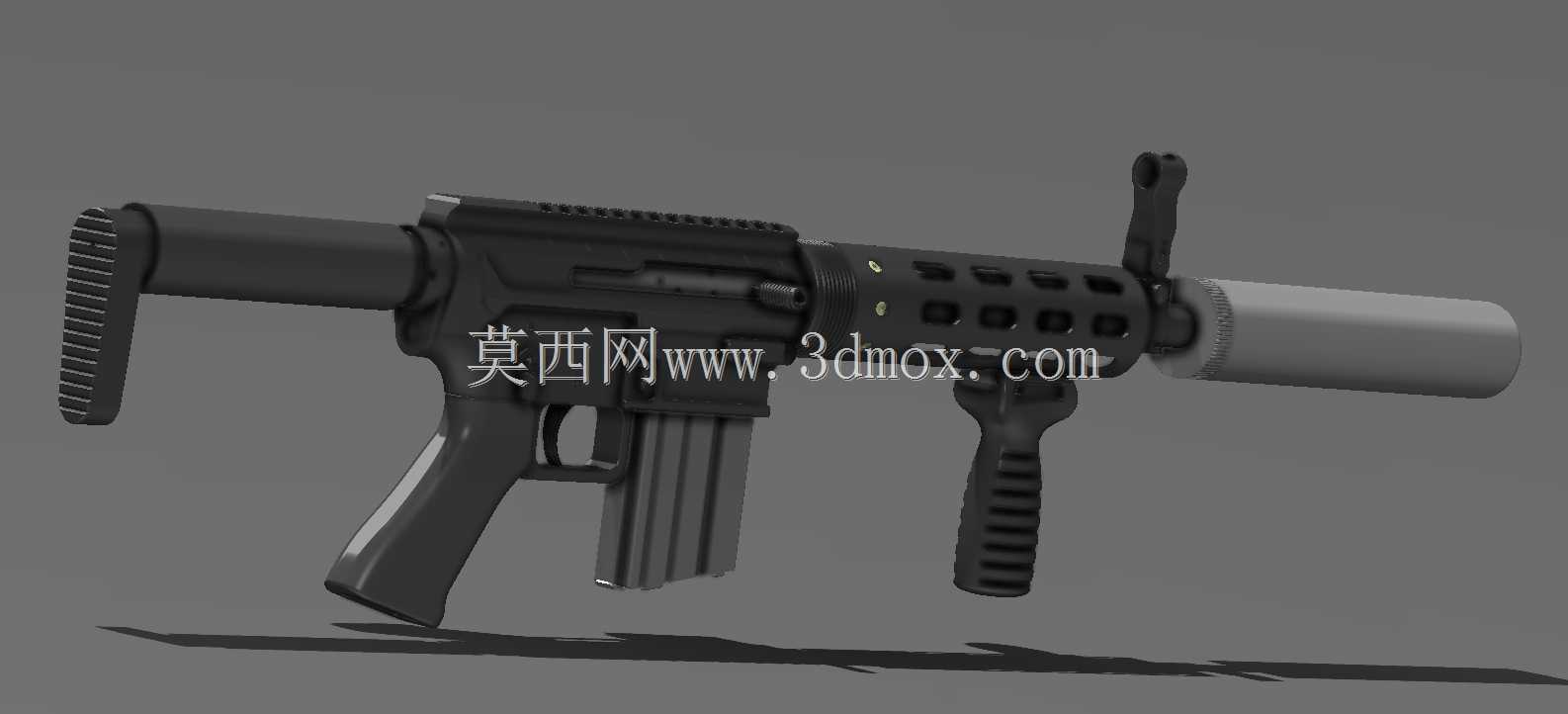

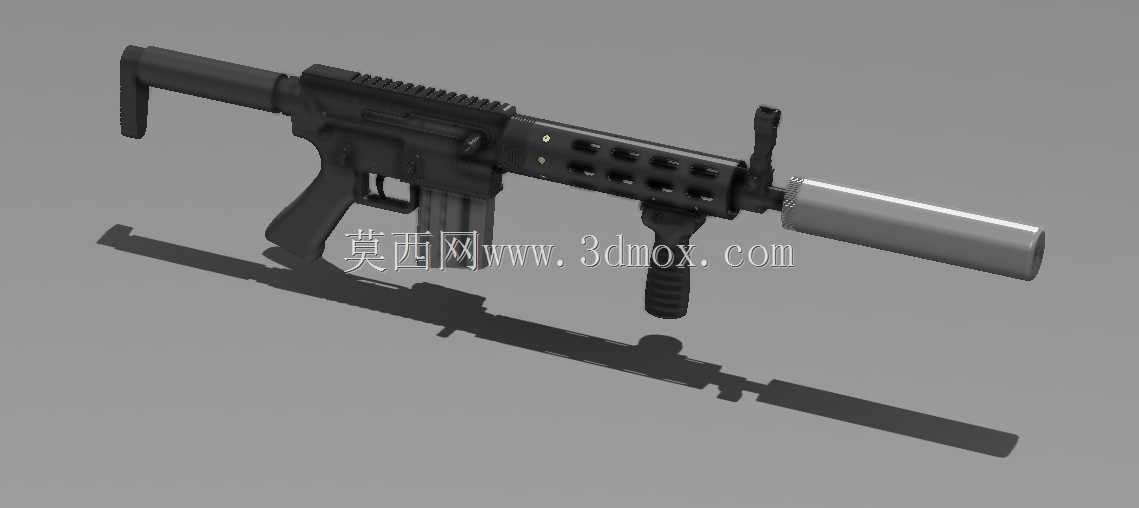

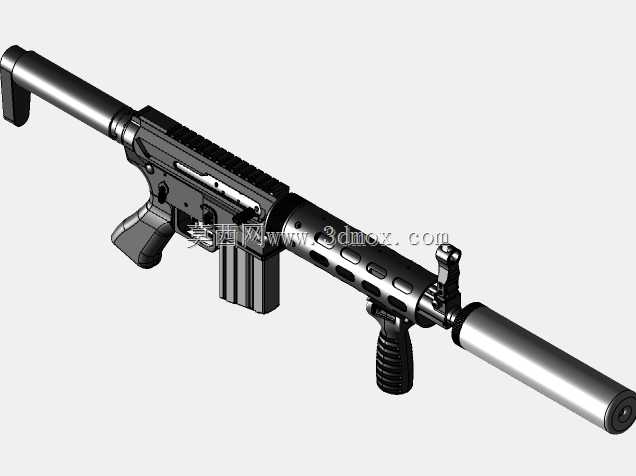

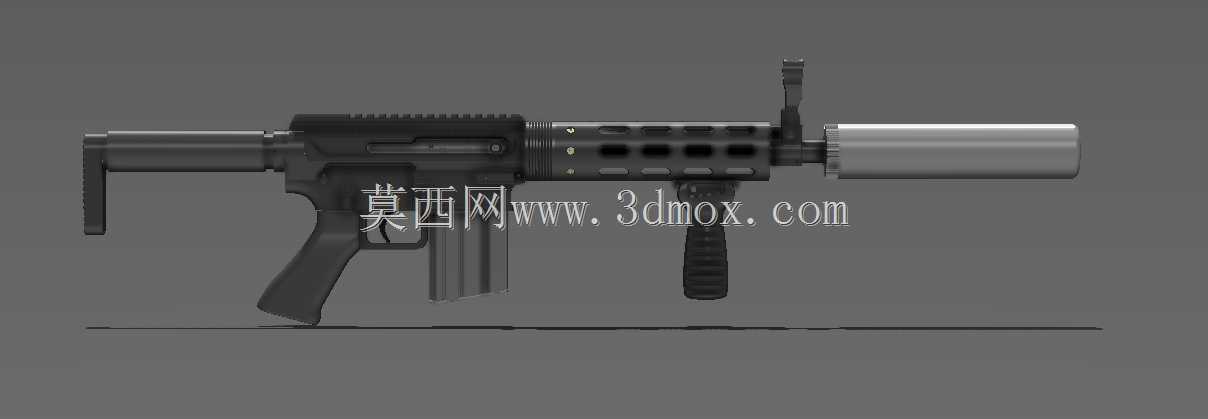

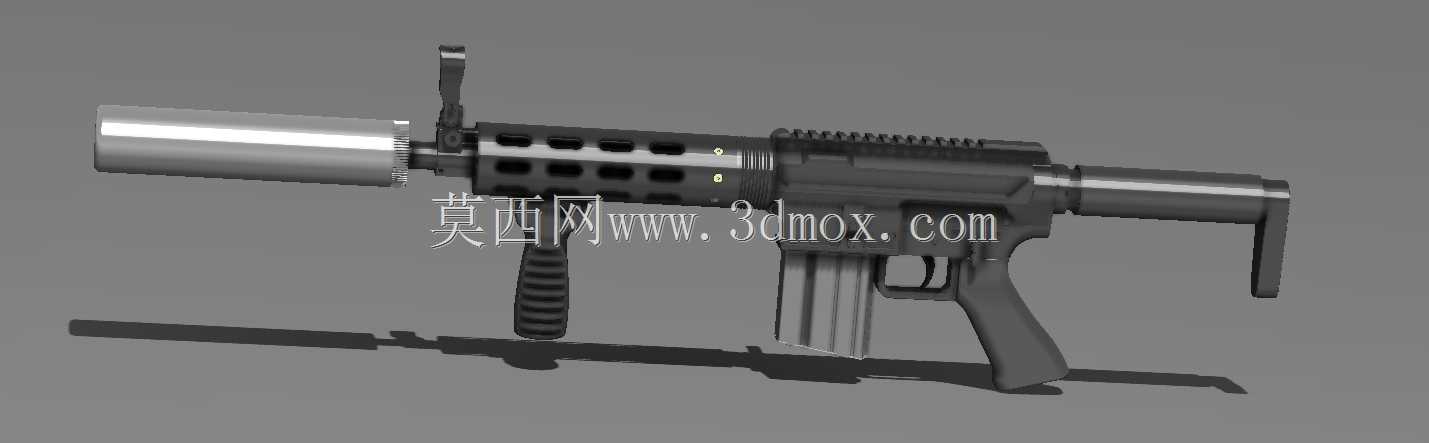

　　本次建模的AR15衍生构型，核心面向枪械结构验证、战术配件适配测试以及3D打印实物打样场景，在结构设计阶段充分考虑了民用射击运动、战术装备研发领域的实际使用需求，没有照搬标准军用AR15的固定结构，而是针对10.5英寸短管构型做了全链路的结构适配调整。从安装边界来看，整枪在完全展开枪托、加装前端抑制器的状态下，总长控制在780mm区间，折叠枪托后总长可压缩至560mm，能够适配常规的战术携行包内部尺寸，上下机匣的连接销位置完全遵循标准AR15的通用接口尺寸，可直接适配市售的绝大多数AR系列替换配件，不需要额外做结构修模。设计过程中针对缓冲管组件做了定制化调整，摒弃了传统AR15的固定长度缓冲管结构，将缓冲行程压缩至120mm，

　　在保证自动机循环可靠性的前提下，缩短了机匣尾部的突出长度，配合侧置充电手柄的结构设计，解决了传统后置拉机柄在加装光学瞄具后操作空间不足的问题，侧置充电手柄的操作力设置在35N-45N区间，符合成年人单指操作的施力习惯，不会出现操作卡滞或者受力过大的问题。前端护木采用了八面皮卡汀尼导轨的集成设计，护木内径设置为38mm，既可以容纳常规的10.5英寸枪管，也预留了0.8mm的间隙给枪管浮动设计留出形变空间，避免护木受力传导到枪管上影响射击精度，护木上的散热孔采用了长圆形等距排布，单孔长度12mm宽度6mm，在连续射击120发弹药的工况下，能够保证护木表面温度不超过60摄氏度，避免烫伤操作人员。前端的3D可打印抑制器采用了多级膨胀腔结构，

　　总共设置了6个独立的膨胀腔室，每个腔室之间的导流板做了45度倾角设计，能够在不显著增加枪口重量的前提下，有效降低枪口噪音和焰口特征，抑制器与枪管的连接采用了标准1/2-28螺纹接口，安装同轴度公差控制在0.02mm以内，避免出现射击时的弹道偏移问题。前握把采用了垂直防滑纹理设计，握把直径32mm，握持角度设置为与枪管轴线呈15度前倾角，符合自然握持时的手腕姿态，长时间据枪不会出现手腕疲劳的问题，握把内部预留了储物仓空间，可以放置小型电池或者维修工具。枪托采用了可伸缩折叠结构，共有5个长度调节档位，单档位调节距离10mm，可以适配不同臂长的操作人员，枪托尾部的橡胶缓冲垫厚度设置为15mm，能够有效吸收自动机后坐带来的冲击力，

　　降低可感后坐力。弹匣采用了标准30发容量的STANAG弹匣构型，弹匣插口的尺寸公差严格遵循通用接口标准，能够兼容所有市售的AR系列标准弹匣，弹匣卡笋的位置做了加大处理，操作面宽度从标准的8mm增加到15mm，佩戴战术手套时也可以快速操作更换弹匣。整个建模过程中所有的配合面都做了公差预留，活动部件的间隙设置在0.1mm-0.15mm区间，既保证部件活动顺畅，也不会出现旷量过大影响结构稳定性的问题，所有的棱角位置都做了R0.5-R1的圆角处理，避免出现应力集中的问题，同时也提升了握持时的触感，不会有尖锐棱角划伤操作人员。针对3D打印的工艺特性，所有的结构都做了打印方向优化，避免出现大角度悬空结构，不需要额外添加大量支撑就可以完成打印，打印完成后的支撑去除工作量降低了60%以上，同时所有的装配孔位都预留了0.2mm的打磨余量，打印完成后只需要简单打磨就可以完成装配，不需要做复杂的二次加工。
