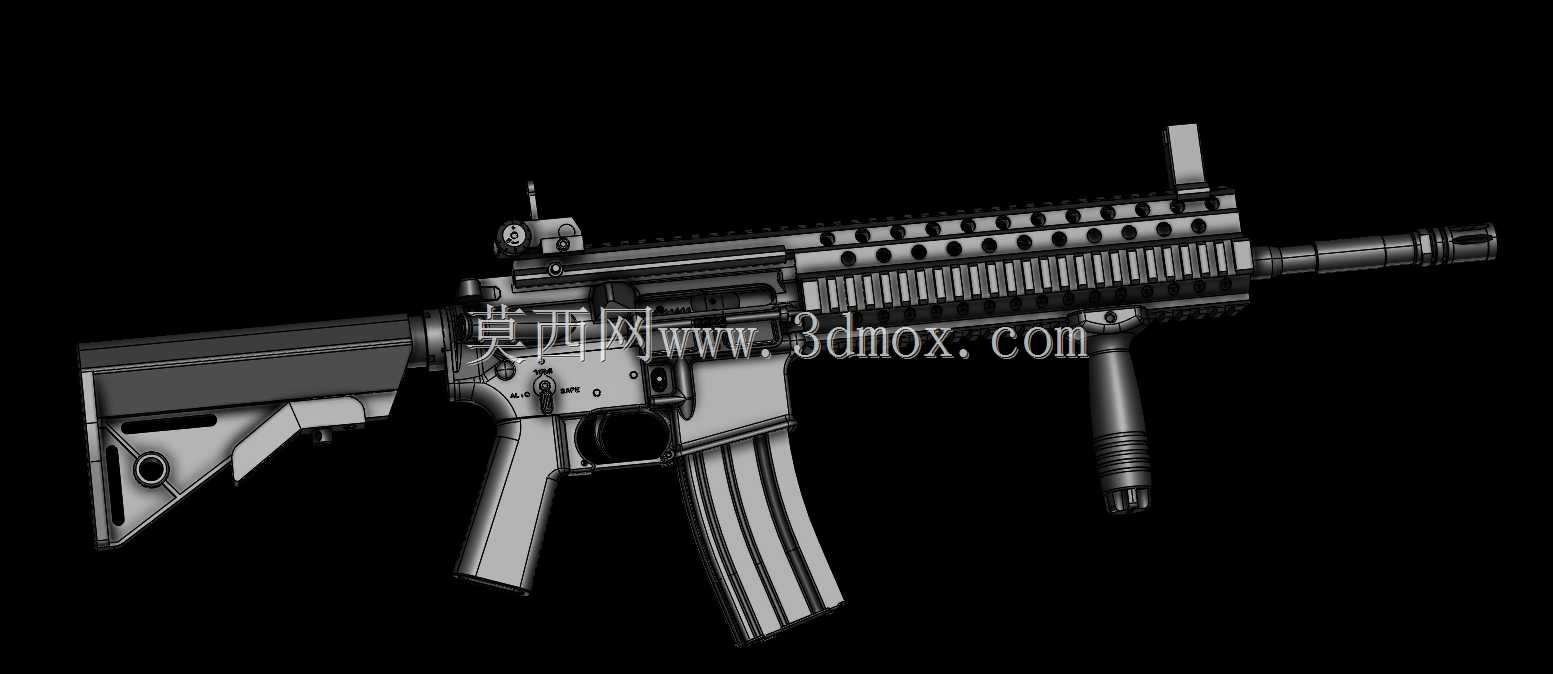

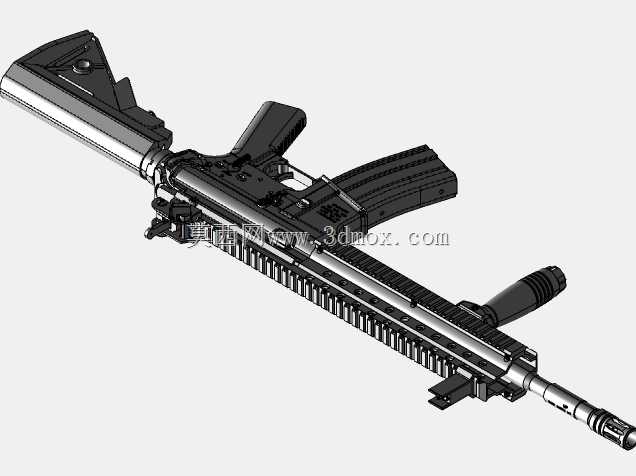

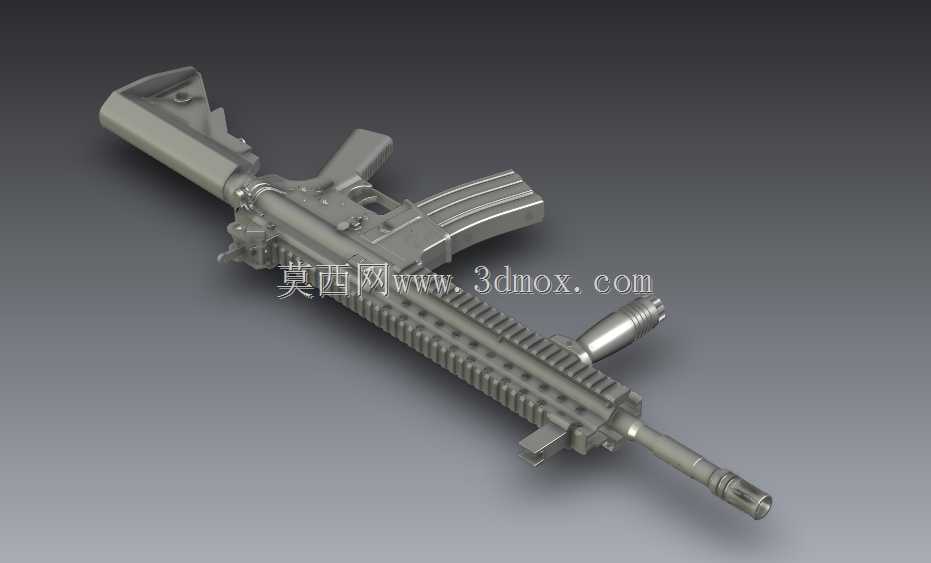

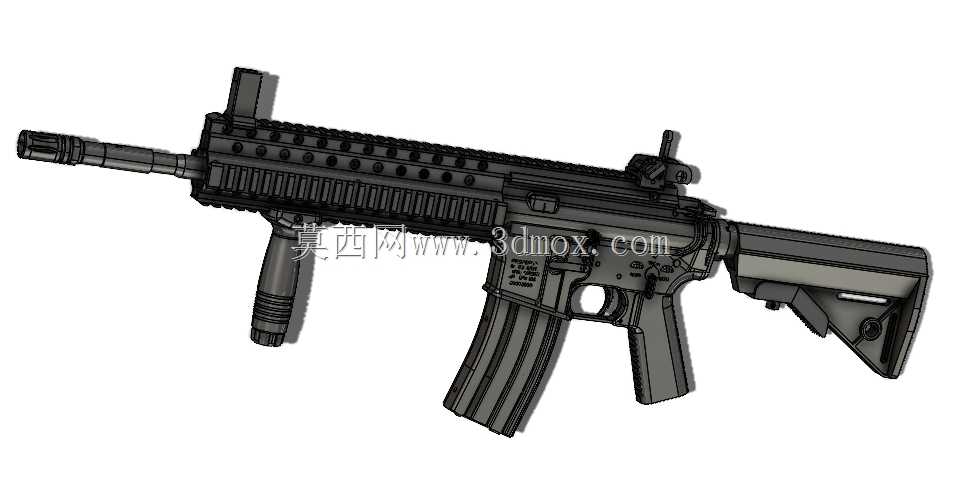

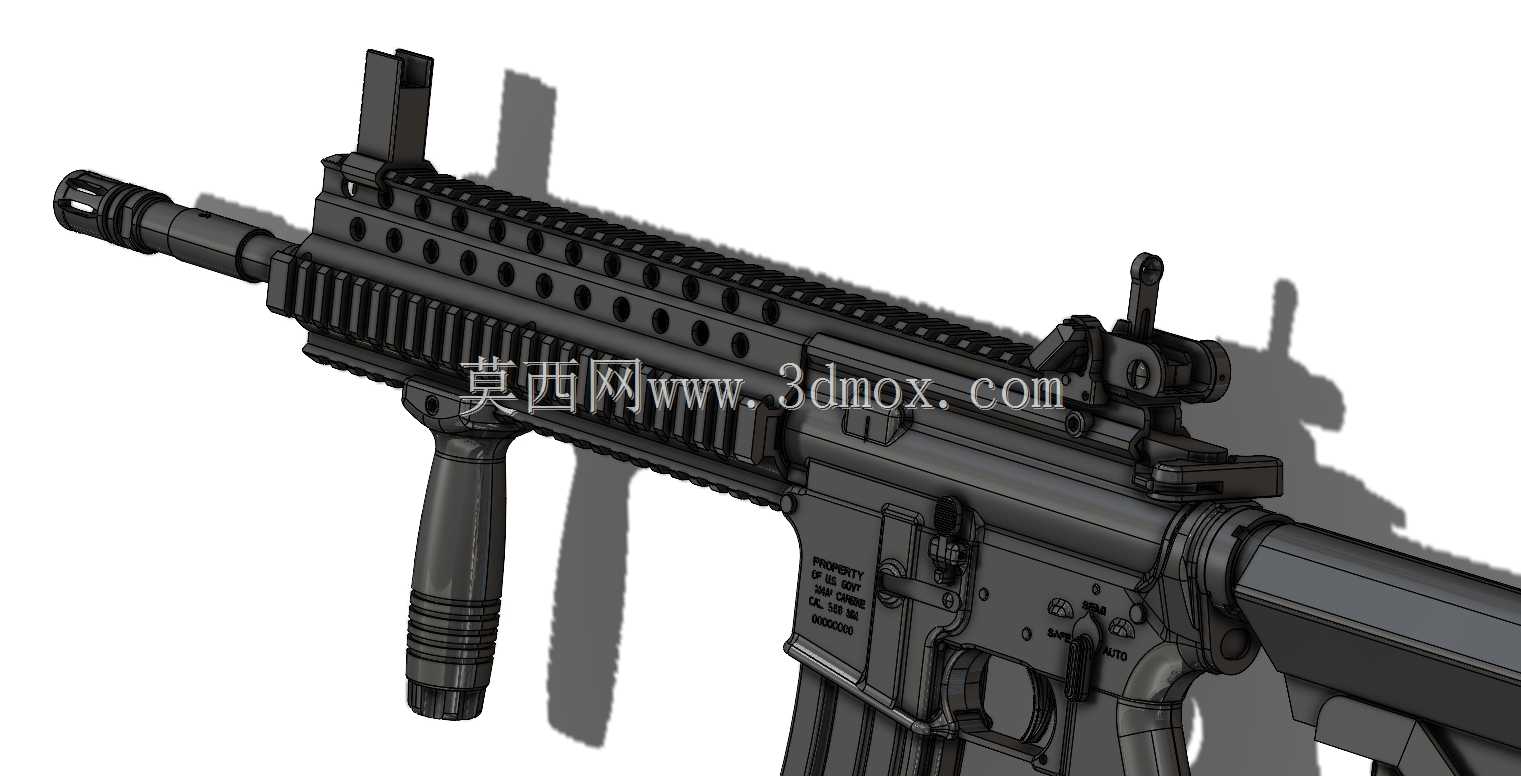

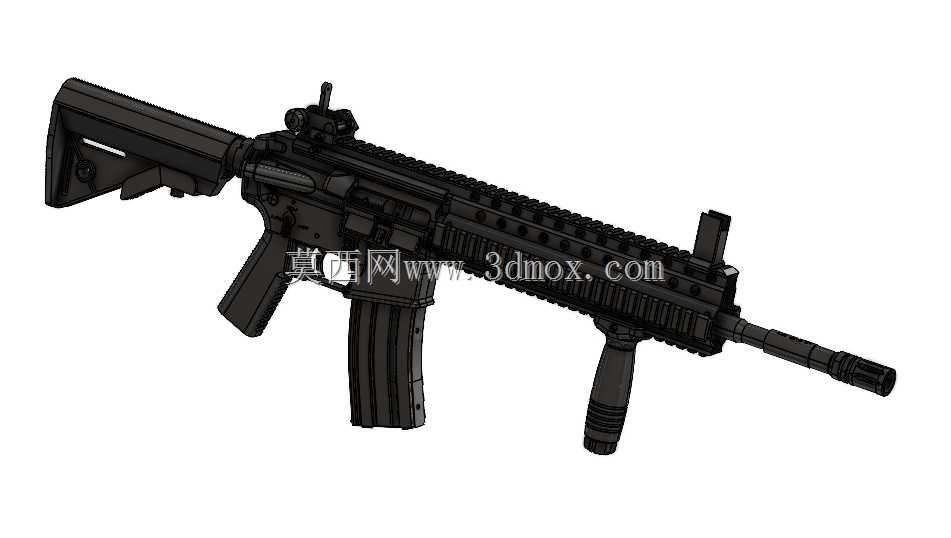

适配M4卡宾枪的HK416活塞系统结构

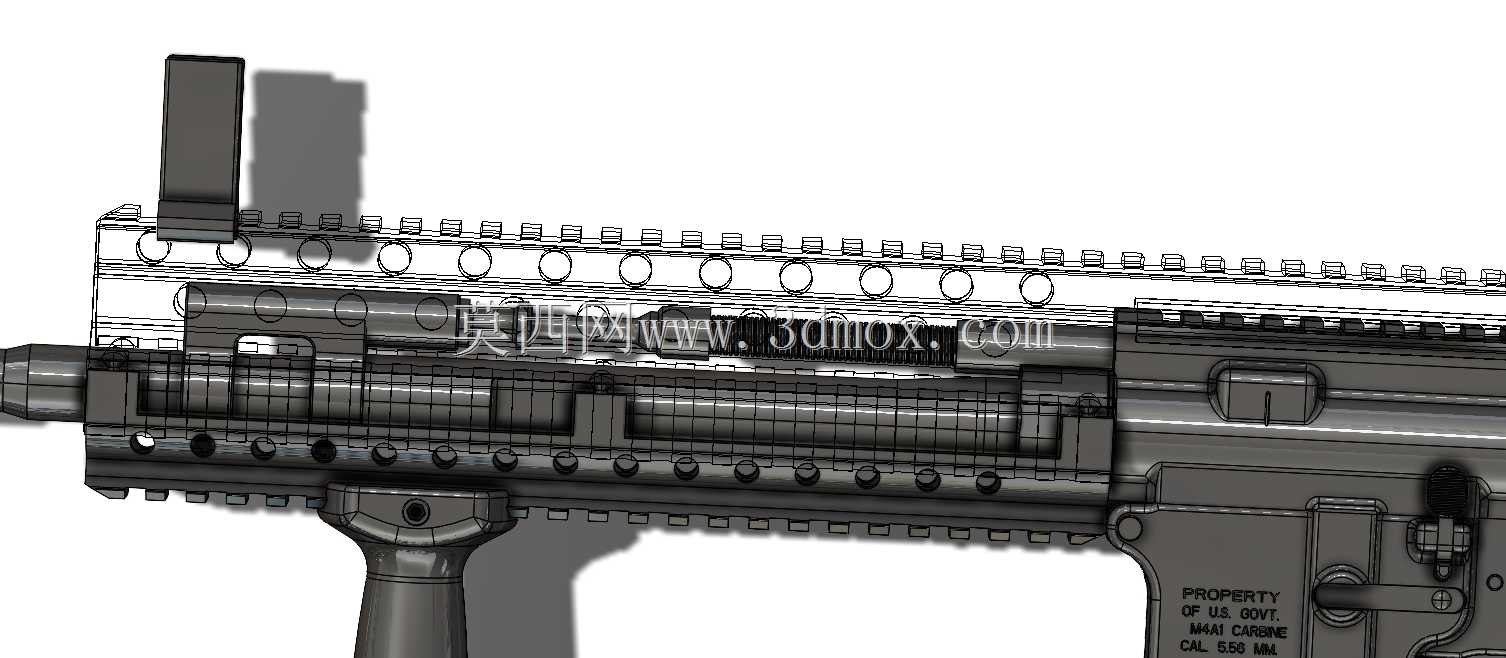

　　在轻武器结构设计领域，导气式自动原理的优化始终是步枪类产品迭代的核心方向之一，这套适配M4卡宾枪的活塞系统结构，核心是将传统M4系列的气吹式导气结构替换为短行程活塞传动结构，解决原有气吹结构在恶劣环境下积碳残留多、自动机工作可靠性不足的问题。从实际应用场景来看，这类改装结构主要面向对枪械可靠性有较高要求的使用场景，比如沙尘环境下的野外作业、高频率连续射击的训练场景，以及需要长期免维护存储的备用枪械配置，相比原有气吹结构，活塞式传动的自动机不会直接将火药燃气残渣吹入机匣内部，能大幅降低枪机、击针等核心部件的积碳速率，减少故障卡壳的概率。从功能特性上看，这套活塞系统保留了M4卡宾枪原有的上机匣安装接口，不需要对机匣、

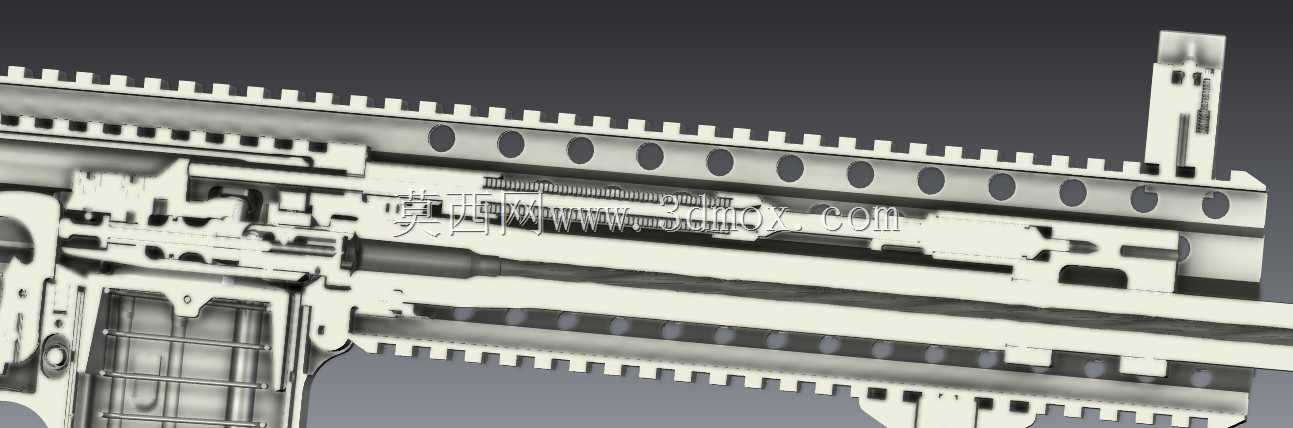

　　枪管节套等核心部件做大规模修改，就能完成替换安装，活塞筒采用与枪管平行的布置方式，活塞杆前端与导气箍位置的气室对接，后端通过撞击枪机框的传动面传递后坐能量，传动行程经过匹配调校，既保证足够的自动机后坐能量完成抛壳、供弹循环，又不会因为能量过大导致枪机框撞击机匣尾部的力度超标，降低连发射击时的枪口跳动幅度。设计思路上，整个结构优先考虑安装兼容性，所有连接尺寸都参照标准M4卡宾枪的上机匣导轨、导气箍安装位、护木固定环的边界参数做匹配，活塞筒的外径控制在原有气吹式导气管的外径区间内，保证市面上常见的M4适配护木都能直接安装，不需要额外打磨护木内部的避让空间；活塞杆采用分段式设计，前端的活塞头带有密封环，减少火药燃气的泄漏，

　　中间的传动杆做了轻量化减重处理，在保证结构强度的前提下降低往复运动的部件质量，减少自动机循环时的重心偏移，后端的撞击头采用缓冲材质嵌件，降低金属硬接触带来的撞击磨损和异响。外形尺寸与安装边界方面，整套活塞系统安装完成后，整体长度与原M4卡宾枪的导气管组件长度一致，不会超出护木的前后覆盖范围，导气箍位置的调节结构保留了多档位气量调节功能，可根据不同的弹药类型、环境温度调整进入活塞气室的火药燃气量，比如在低温环境下使用减装药弹药时，可调大进气量保证自动机有足够的后坐能量，在常温下使用标准装药弹药时，调小进气量降低后坐冲击；护木位置的皮卡汀尼导轨延续了M4系列的标准接口尺寸，可兼容各类战术附件的安装，

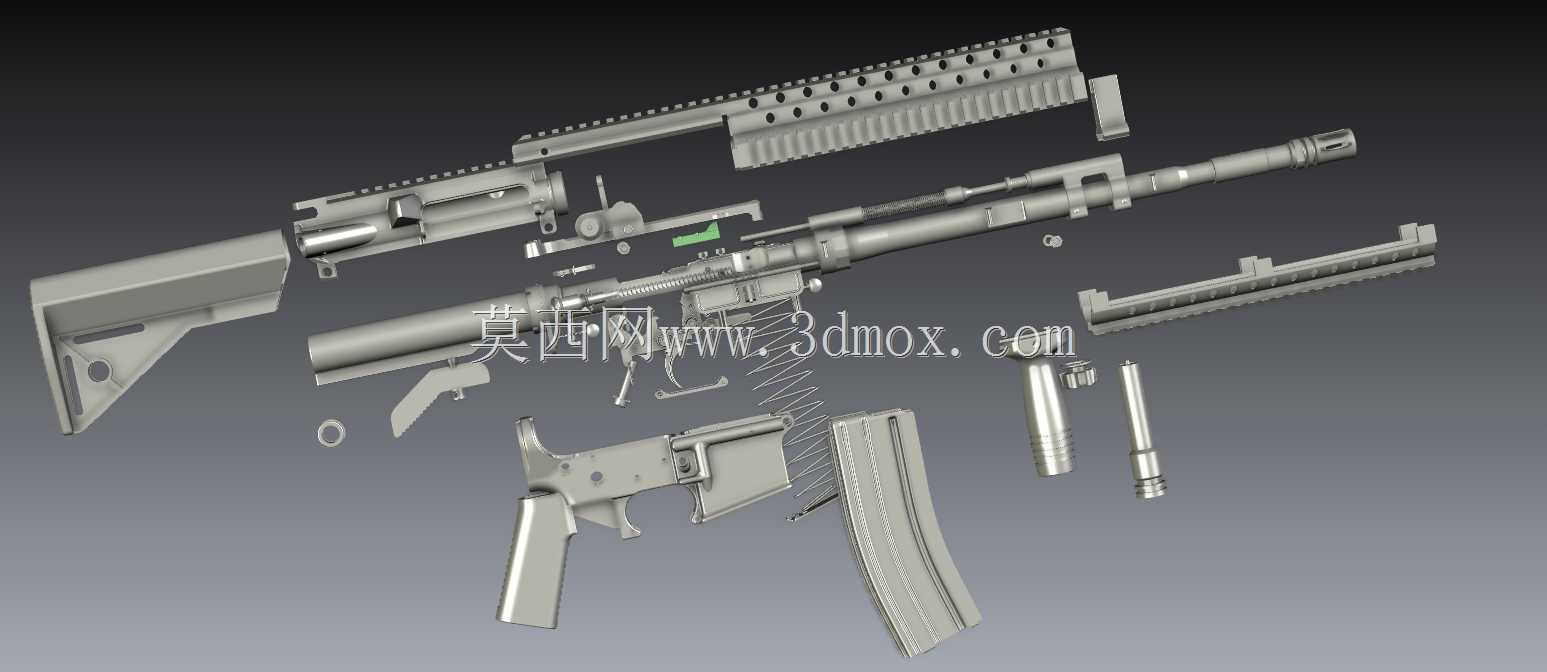

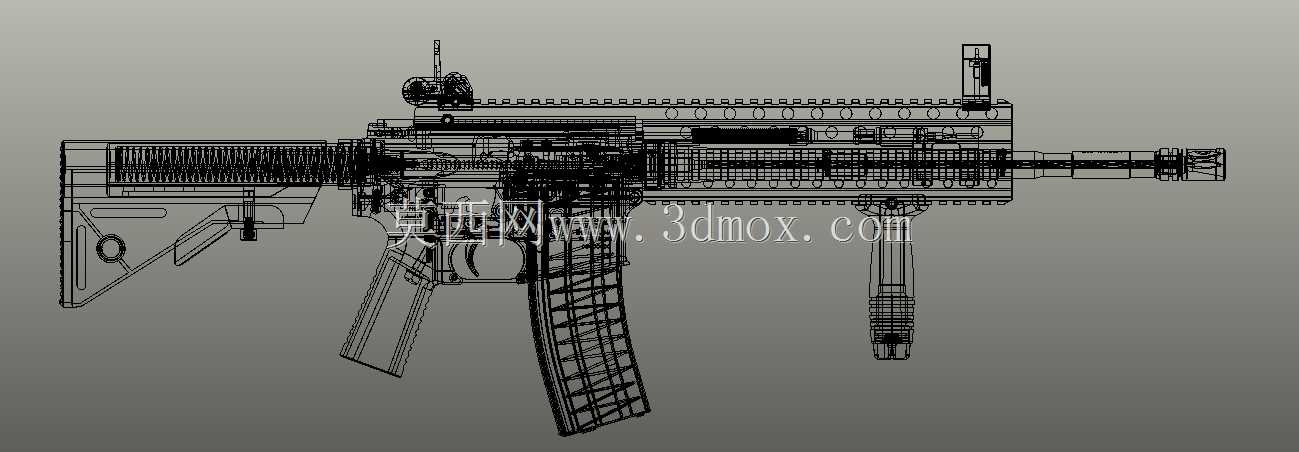

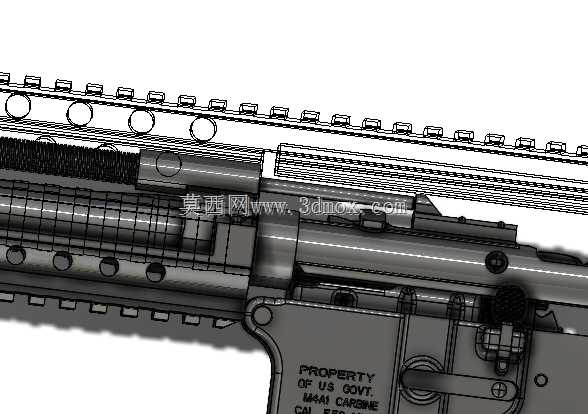

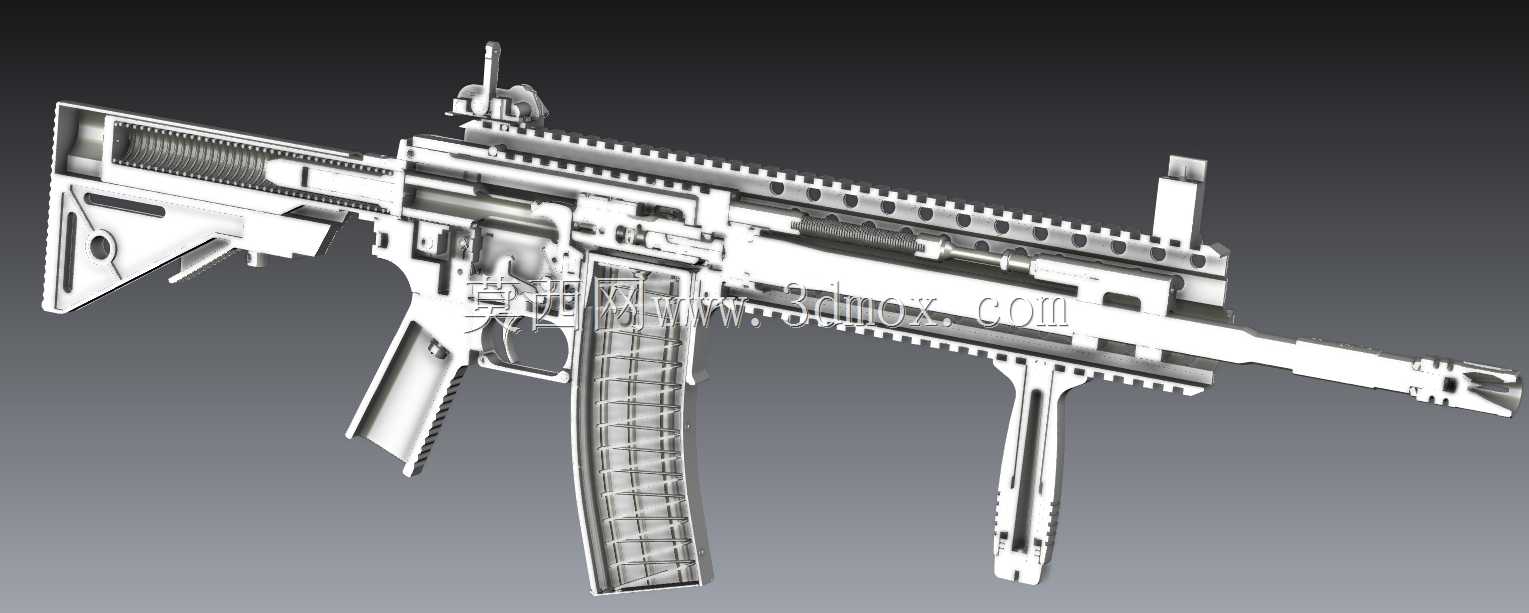

　　不会因为活塞结构的替换影响附件的安装空间，枪托位置的伸缩调节结构、握把的安装接口、弹匣井的尺寸都保持原有标准，保证通用配件的互换性。从结构细节来看，活塞筒的固定方式采用与原导气管一致的压块锁紧结构，安装时只需要替换原有的导气管和导气箍组件，不需要对枪管做额外的钻孔、焊接加工，降低改装的加工难度，活塞头的密封环采用耐高温磨损的材质，可承受连续射击时的高温火药燃气冲刷，使用寿命满足高频率射击的使用要求；自动机的枪机框前端做了对应活塞杆撞击的受力面强化处理，避免长期撞击导致接触面变形凹陷，保证传动能量的稳定传递。在实际结构验证过程中，这类活塞结构的后坐循环节奏相比原气吹结构更平缓，因为活塞的传动是刚性撞击传递，能量释放更线性，不会出现气吹结构里火药燃气直接吹入机匣导致的机匣内部压力波动，能提升射击时的操控稳定性，同时因为火药燃气不会进入机匣，枪机润滑油的消耗速度也会变慢，维护保养的间隔周期可以延长数倍，不需要每次射击后都拆解清理机匣内部的火药残渣，只需要定期清理活塞筒和导气箍位置的积碳即可。整个结构的三维建模过程中，所有配合面的公差都参照轻武器零部件的加工精度标准设定，活塞筒与活塞杆的配合间隙控制在合理区间，既保证活塞杆往复运动的顺畅度，又不会因为间隙过大导致火药燃气泄漏过多影响自动循环，所有棱角位置都做了倒角处理，避免安装时划伤操作人员，也减少应力集中导致的部件断裂风险。
