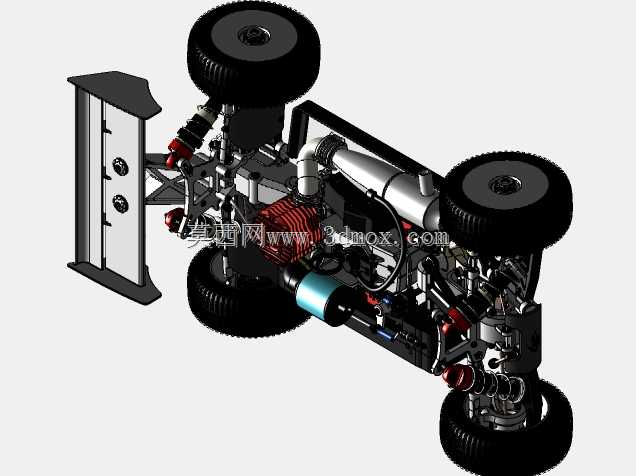

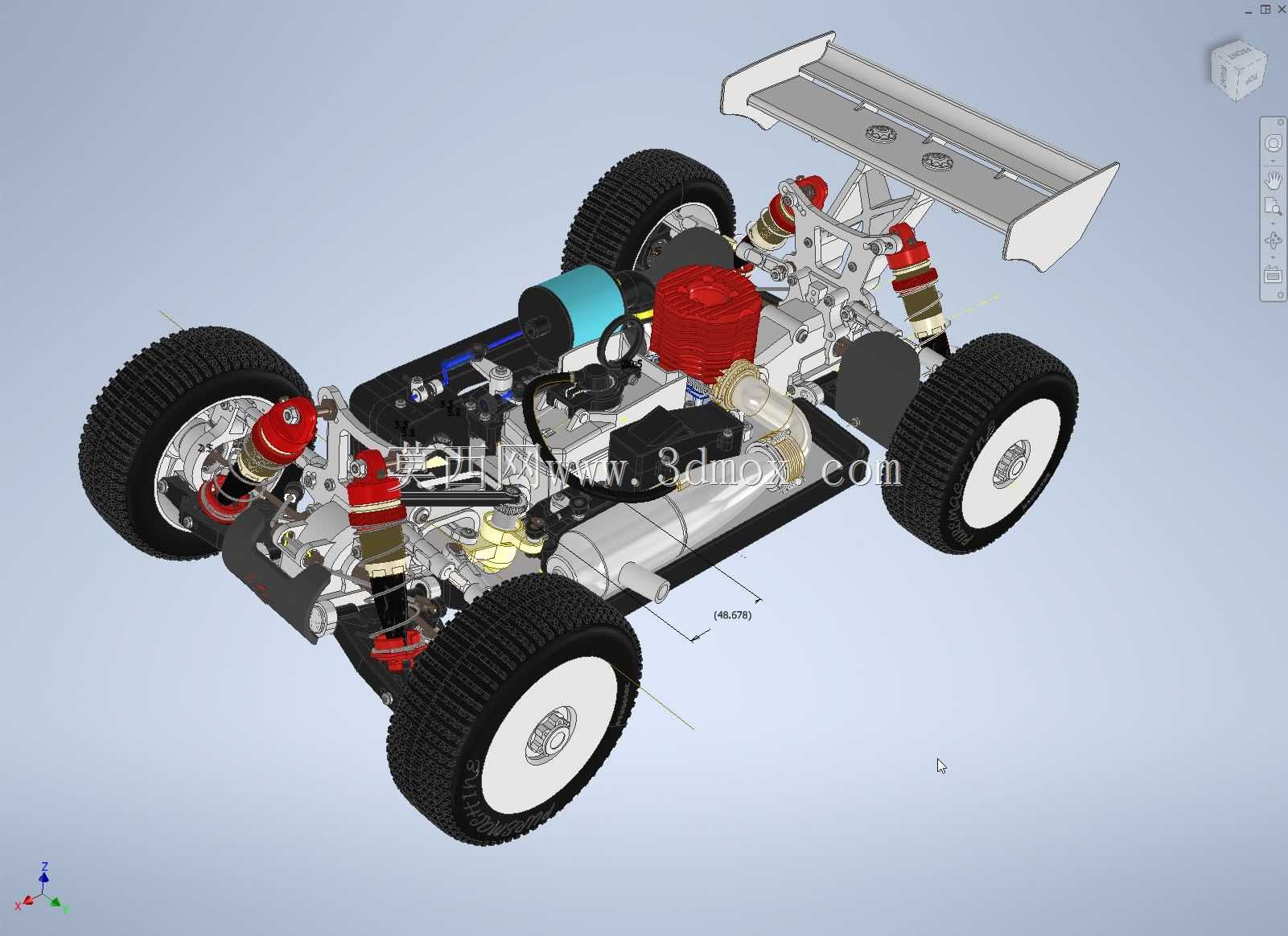

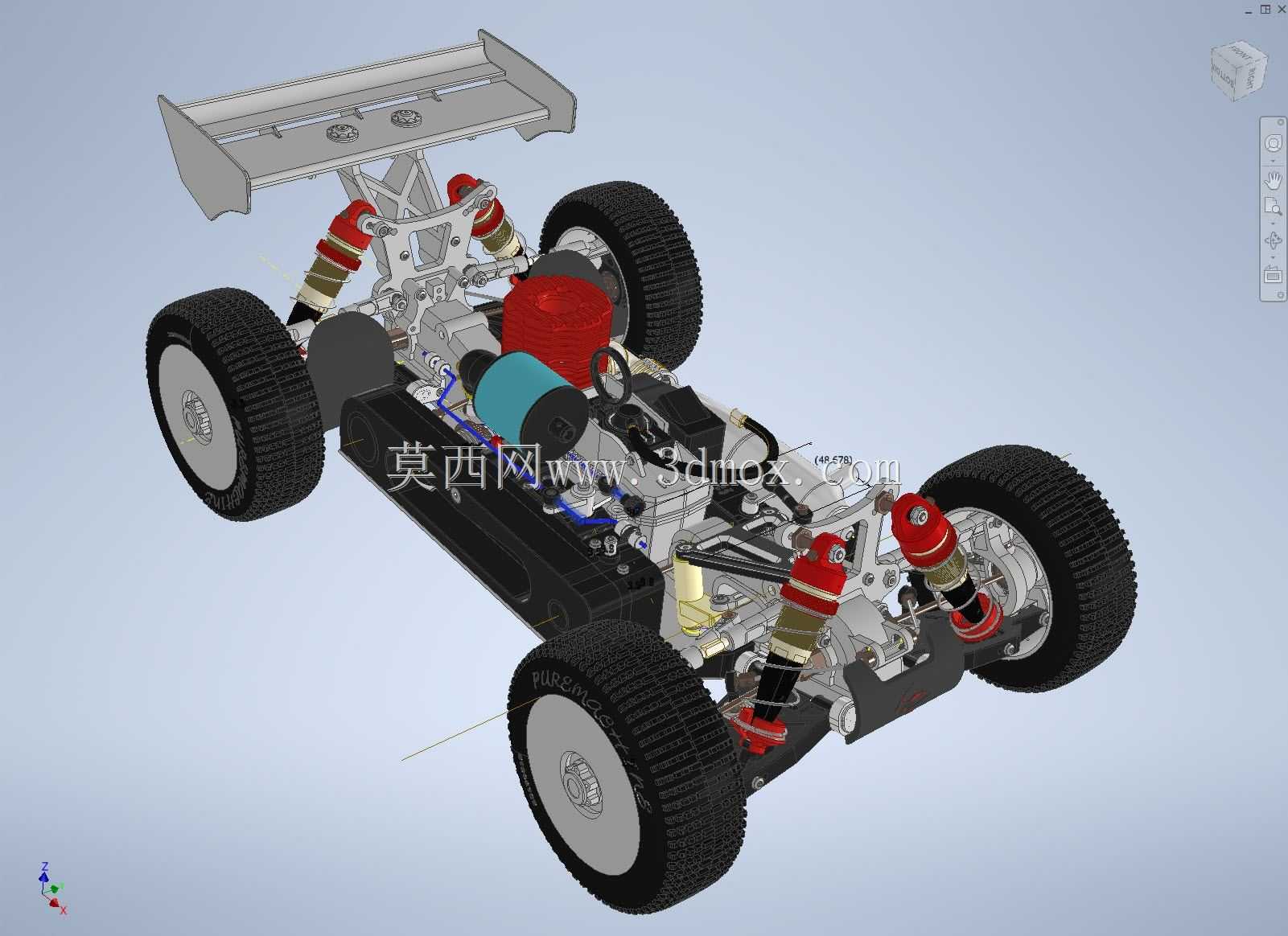

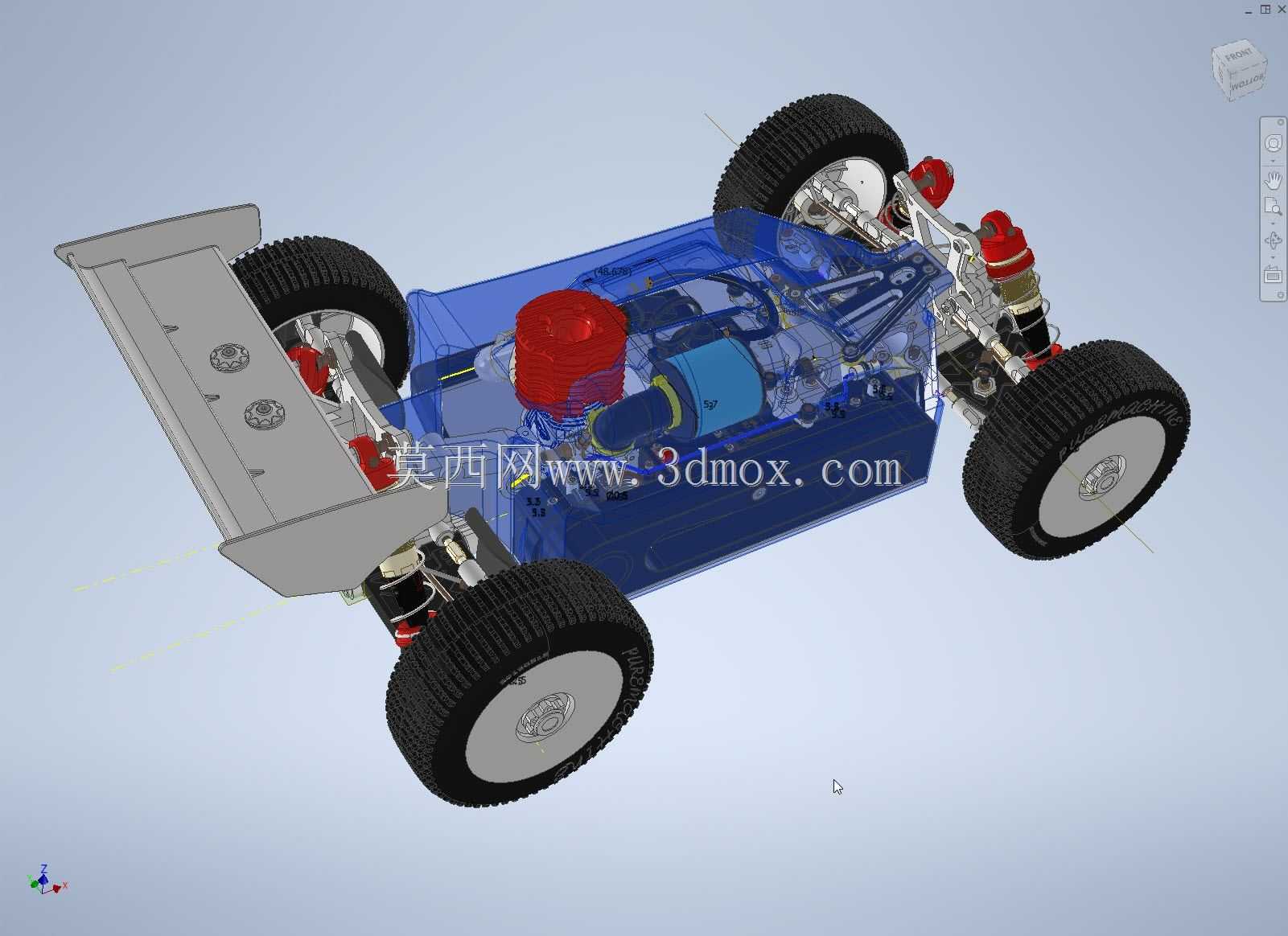

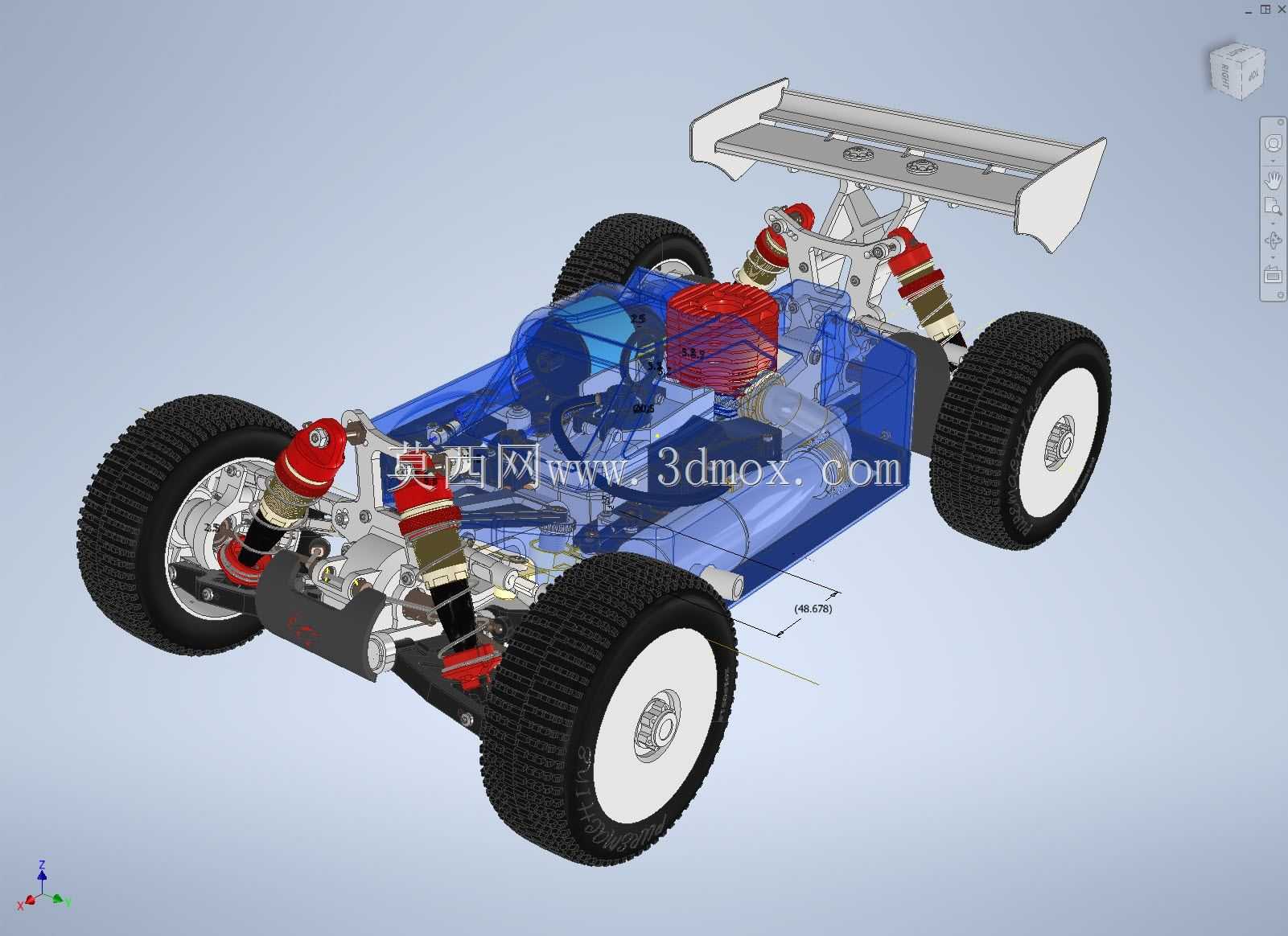

1/8比例皮带传动越野遥控赛车结构设计

　　该款1/8比例越野遥控赛车的结构设计，核心围绕非铺装路面的高速行驶场景展开，适配户外越野赛道、砂石场地、起伏土路等复杂行驶环境，可满足RC模型爱好者的竞速改装需求、青少年科技模型赛事的参赛载体需求，也可作为车辆工程专业小型行走机构的教学演示样件。从传动布局来看，整车采用三段式皮带传动结构，动力单元输出的扭矩通过前后两组同步带分别传递至前后桥，相比传统轴传动结构，皮带传动可有效抵消轴效应带来的行驶跑偏问题，同时传动过程的震动更小，高速行驶时的传动噪音更低，皮带张紧结构预留了3mm的调节余量，可根据使用场景更换不同硬度的传动皮带，适配大扭矩动力升级需求。行走系统部分，四轮均采用独立双叉臂悬架结构，

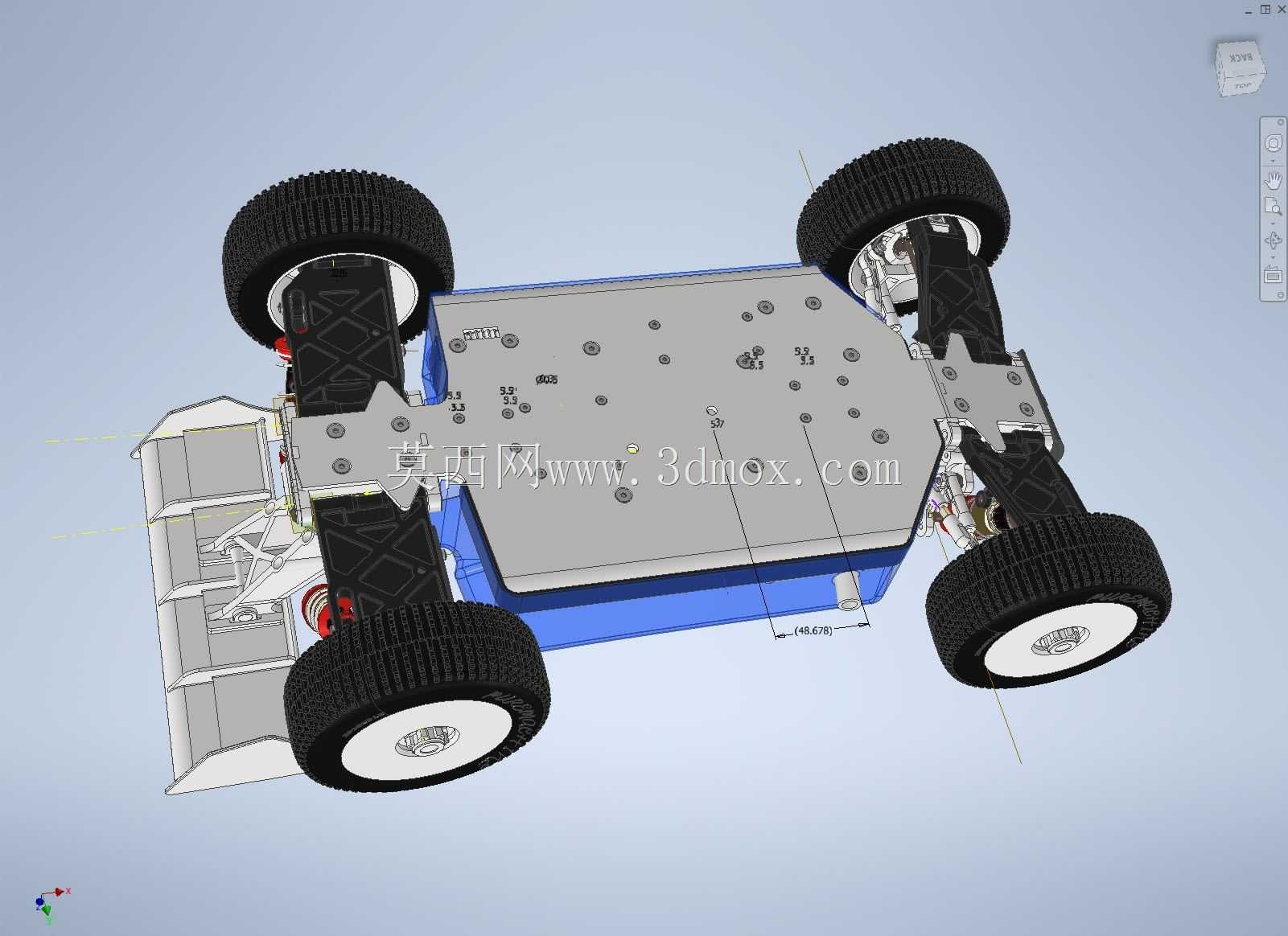

　　每轮配置一组螺旋弹簧配合液压阻尼筒的避震单元，避震器安装角度采用前倾12度的布局设计，可在车辆飞跃落地时最大化吸收纵向冲击，悬架摆臂的上下行程预留了22mm的活动空间，配合大颗粒块状越野轮胎，可在起伏路面保持轮胎与地面的有效接触，避免动力空转。底盘部分采用一体化平板式结构设计，动力单元、电控模块、电池仓均沿底盘中轴线对称布置，可将整车质心控制在底盘几何中心偏下位置，减少高速过弯时的侧翻风险，底盘前部设置了可拆卸的防撞缓冲块，采用尼龙材质一体成型，碰撞时可通过自身形变吸收冲击能量，避免撞击力直接传递至底盘主体结构。尾翼部分采用高架式安装设计，安装支架与后悬架的上摆臂固定座集成一体，高速行驶时尾翼产生的下压力可直接作用于后轮，

　　提升后轮的抓地性能，尾翼角度预留了0-15度的调节范围，可根据不同赛道的直道长度、弯道特性调整下压力大小，直道占比高的赛道可调小尾翼角度降低风阻，多弯赛道可调大尾翼角度提升过弯稳定性。转向系统采用舵机直连式转向拉杆结构，转向舵机安装在底盘前部的中轴线位置，左右转向拉杆长度对称设置，可实现左右28度的最大转向角度，转向拉杆的球头结构采用防尘设计，可避免砂石、灰尘进入球头间隙导致的转向卡滞问题。整车的安装边界充分考虑了通用升级配件的适配性，电池仓尺寸预留了138mm48mm28mm的安装空间，可适配市场主流规格的2S、3S锂聚合物电池，动力单元的安装座预留了不同直径电机的安装孔位，可更换不同功率的有刷、无刷电机，

　　满足不同动力等级的改装需求。从结构强度设计来看，悬架摆臂、转向杯、轮毂等受力部件均采用等壁厚加强筋设计，在控制整体重量的前提下提升部件的抗冲击性能，底盘边缘设置了一圈凸起的加强筋，可在车辆侧翻时保护底盘上的电控部件不受直接撞击，各部件的连接孔位均设计了铜套预埋结构，避免反复拆装导致的塑料孔位滑牙问题。
