道路车辆限高防护架结构设计

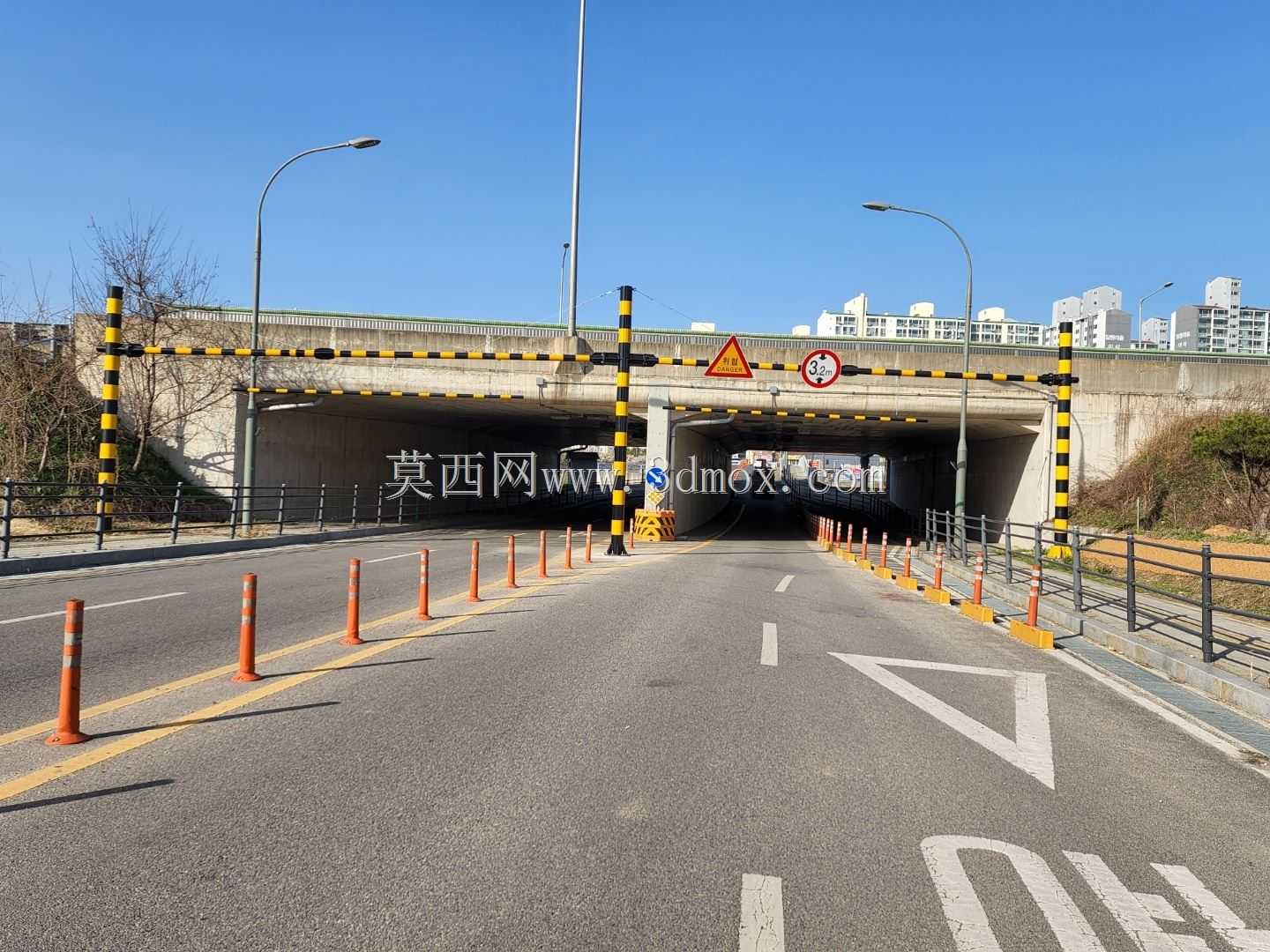

　　这套限高防护结构主要应用在城市下穿隧道、老旧桥涵入口、厂区内部主干道、乡道限高管控点等场景，核心作用是从物理层面阻止超高车辆闯入受限路段，避免超高车辆剐蹭桥体、隧道衬砌、架空管线等设施，也能在厂区场景下避免超高货运车辆碰撞厂区内架空管道、连廊等构筑物，从源头减少因车辆超高引发的结构损坏、交通中断甚至安全事故。

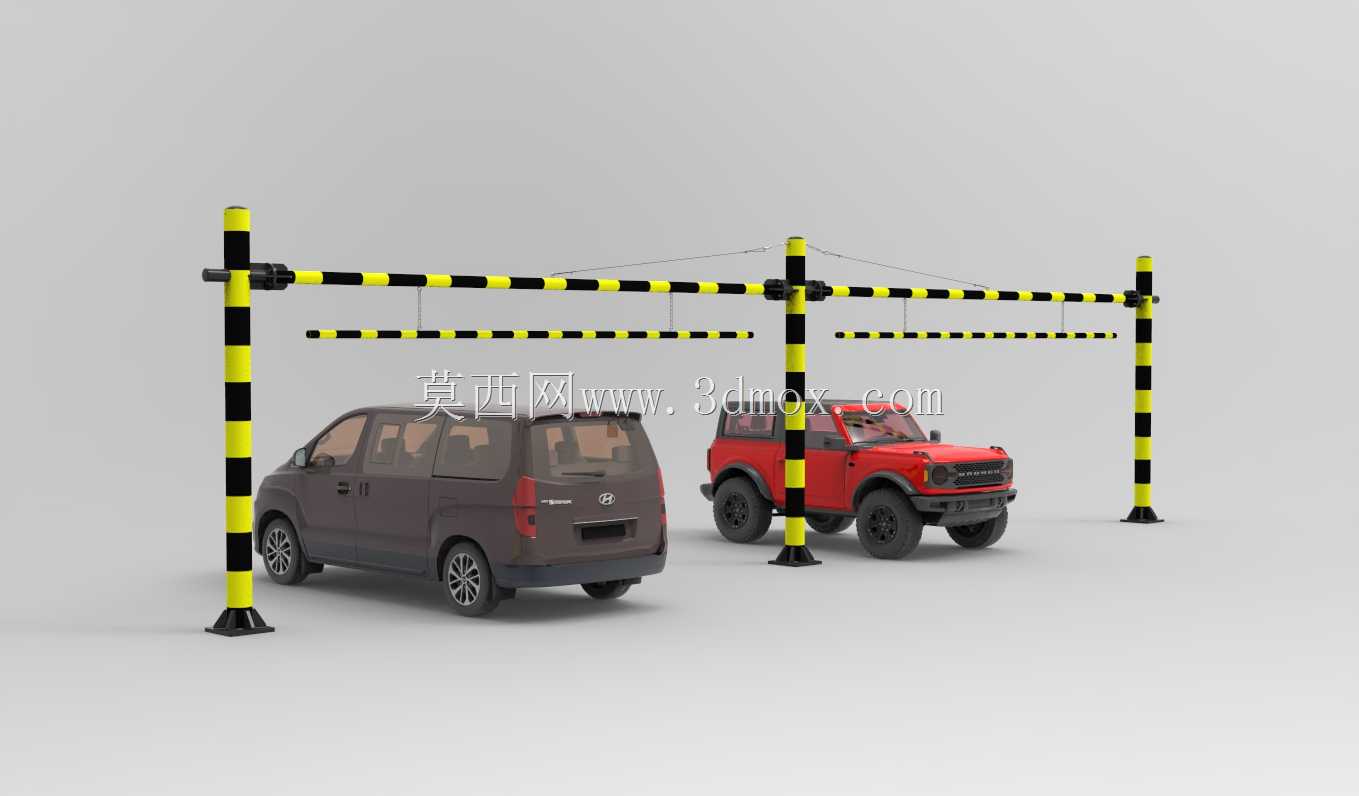

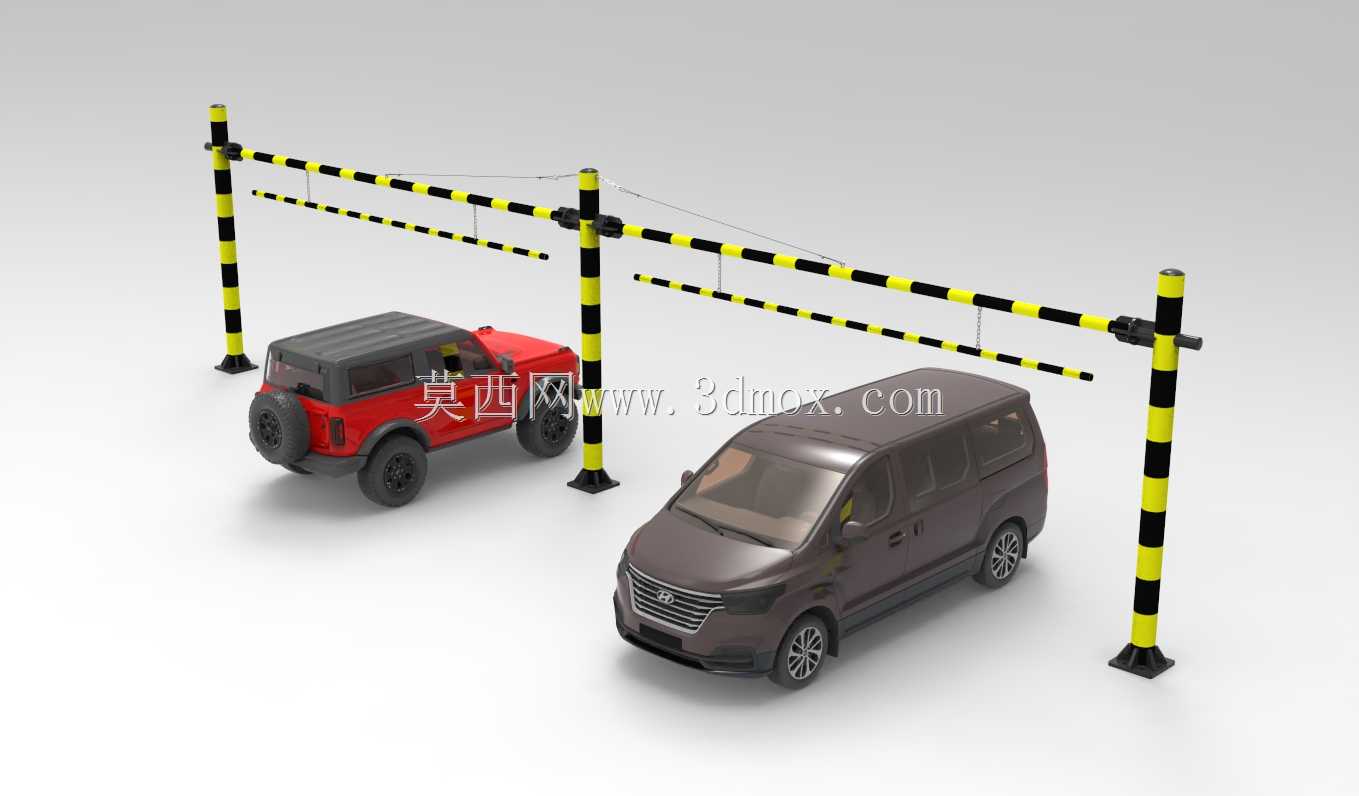

　　整套结构采用多组竖向支撑立柱搭配横向限高横杆的组合形式，立柱采用等截面方管结构，底部设置扩大法兰安装底座，通过膨胀螺栓与硬化混凝土路面锚固，安装时需要保证立柱垂直度偏差不超过千分之三，相邻立柱的横向间距根据管控车道总宽度匹配，单车道管控场景下立柱间距预留3.8-4.2米通行净宽，双车道场景下可扩展至7.5-8米，立柱外侧与路缘石的安全距离不小于0.5米，避免车辆转弯时剐蹭立柱结构。横向限高横杆采用与立柱同规格的方管制作，横杆与立柱之间采用抱箍加螺栓的可拆卸连接方式，方便后期根据管控需求调整限高高度，常规市政道路限高设置为2.8米、3.5米两个常用档位，厂区内部可根据内部构筑物净空灵活调整。横杆表面喷涂黄黑相间的警示涂层，单段色条长度控制在0.4-0.6米，高对比度的配色能让驾驶员在远距离就清晰识别限高结构，横杆上可配套加装限高标识牌，明确标注允许通行的最大车辆高度。

　　设计过程中重点考虑了结构的抗冲击性能，立柱与横杆的连接节点做了加强处理，在节点位置焊接三角形加劲肋，提升节点的抗扭、抗剪能力，避免车辆轻微剐蹭就出现结构变形。整套结构没有设置电动升降、液压抬升等复杂机构，采用纯机械固定式结构，后期维护成本极低，仅需要定期检查螺栓紧固情况、警示涂层磨损情况即可，非常适合无人值守的远郊路段、厂区入口等场景使用。

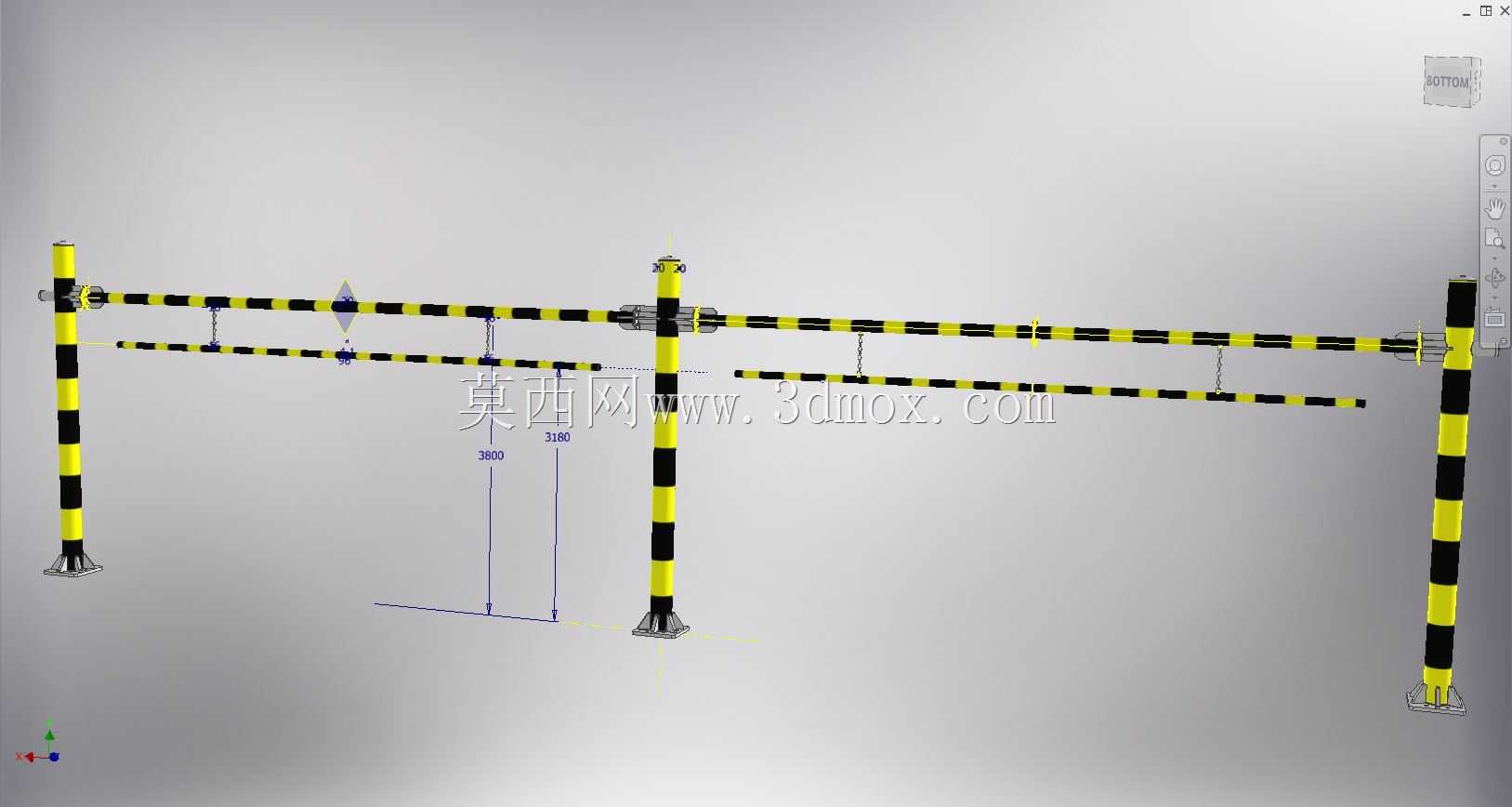

　　安装边界方面，整套结构的安装作业面仅需要在路面硬化完成后开展，不需要开挖大面积路基，仅需要在对应立柱位置钻孔埋设膨胀螺栓即可，单组双车道限高结构的安装作业可在4小时内完成，对正常交通的影响极小。结构的竖向高度根据设定的限高值预留0.2米的安装余量，比如设定3米限高时，横杆下沿距离路面的净空严格控制在3米，横杆上沿距离地面高度为3.2米，避免因路面沉降、安装误差导致实际净空不足引发的卡滞问题。

　　从实际使用的角度看，这种固定式限高结构相比电动可升降式限高杆，故障率几乎为零，不会出现断电、电机故障导致限高杆无法抬起影响应急车辆通行的问题，在消防通道、应急救援通道附近设置时，可将横杆与立柱的连接螺栓设计为快拆结构，紧急情况下可快速拆除横杆放行应急车辆，兼顾日常管控和应急通行需求。结构的所有外露金属构件都做了热镀锌防腐处理，能适应户外雨淋、日晒、融雪剂腐蚀等复杂环境，正常使用场景下结构使用寿命可达15年以上。在细节设计上，立柱的顶端加装了防雨端盖，避免雨水进入管材内部加速锈蚀，横杆的两端也做了封堵处理，减少风阻同时避免杂物进入管内。警示涂层采用反光漆材质，夜间车灯照射下能形成明显的反光效果，提升夜间行车的识别度，减少夜间误撞的概率。
