1/8越野车PM B1差速器总成结构设计

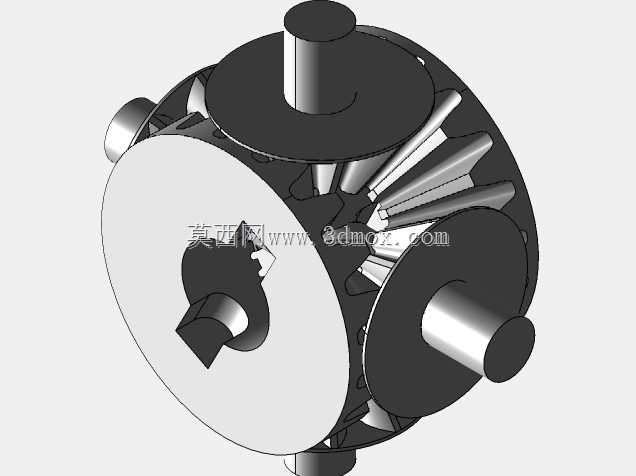

　　该差速器总成是适配1/8比例越野遥控车型的核心传动部件，主要承担动力传输过程中的轮间转速差调节功能，在模型越野车应对非铺装路面、弯道行驶、障碍跨越等场景时，能够自动分配两侧输出轴的扭矩输出，避免单侧车轮打滑造成功率损耗，同时保证车辆转向过程中行驶轨迹的平顺性，减少轮胎与路面的滑动摩擦损耗。从结构设计逻辑来看，整体采用行星锥齿轮式差速结构，壳体为一体化加工的回转式结构，外围均匀布置四个行星齿轮轴安装位，每个轴位对应一组行星锥齿轮，与两侧的半轴锥齿轮形成常啮合传动副，这种多行星轮的布置方式能够在有限的安装空间内提升齿轮啮合的接触面积，分散传动过程中的齿面载荷，适配模型越野车大扭矩输出、瞬时冲击载荷频繁的使用工况。尺寸边界方面，

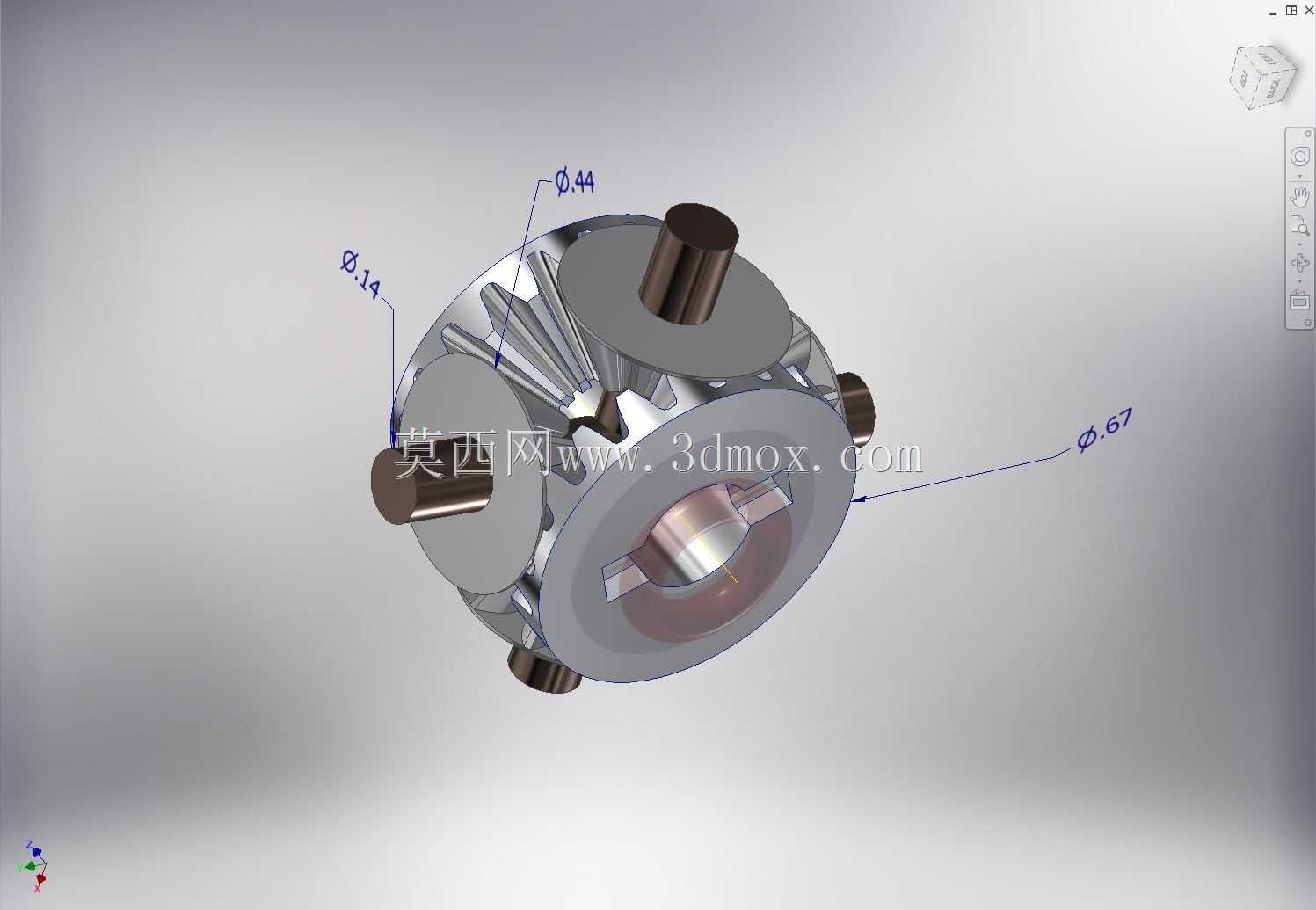

　　差速器壳体最大外圆直径为67mm，行星齿轮轴的安装凸台外径为44mm，行星齿轮轴的轴径为14mm，所有安装位的同轴度、端面跳动公差均按照模型传动部件的高精度要求设定，能够保证高速运转时的动平衡表现，避免传动过程中出现异常抖动、齿轮打齿等问题。安装适配层面，差速器壳体中心设置有贯通的半轴安装孔，孔内预留有键槽定位结构，能够与传动半轴实现周向固定，外围的壳体凸缘结构适配对应车型的差速器安装座，不需要额外修改安装位即可直接装入原车的传动桥壳内，行星齿轮轴与壳体安装孔之间采用过盈配合加定位销的固定方式，能够承受大扭矩输出时的轴向冲击力，避免齿轮轴脱出造成传动失效。实际使用过程中，该差速器结构能够根据两侧车轮的行驶阻力自动调整转速分配，

　　当车辆直线行驶时，两侧半轴齿轮阻力相当，行星齿轮仅随差速器壳体公转，不发生自转，动力均匀传递给两侧车轮；当车辆转弯或者单侧车轮遇到凸起、凹陷障碍时，两侧车轮行驶阻力出现差值，行星齿轮在公转的同时发生自转，自动调整两侧半轴的转速，保证车轮始终处于滚动接触状态，提升车辆的通过性与操控稳定性。结构细节上，差速器壳体上预留有润滑油加注孔与密封槽位，装配时可填充专用的差速器油，通过润滑油的阻尼作用调整差速器的锁止特性，适配不同抓地力路面的行驶需求，齿轮齿面采用渐开线锥齿形设计，齿向修形处理能够减少啮合过程中的冲击噪音，提升传动效率与齿轮使用寿命。整个总成的结构紧凑，所有零部件均按照等强度原则设计，在保证结构强度满足大扭矩冲击工况的前提下，尽可能控制整体重量，降低传动系统的转动惯量，提升车辆的动力响应速度，适配1/8比例越野车高速行驶、飞坡冲击等极端使用场景的性能要求。
